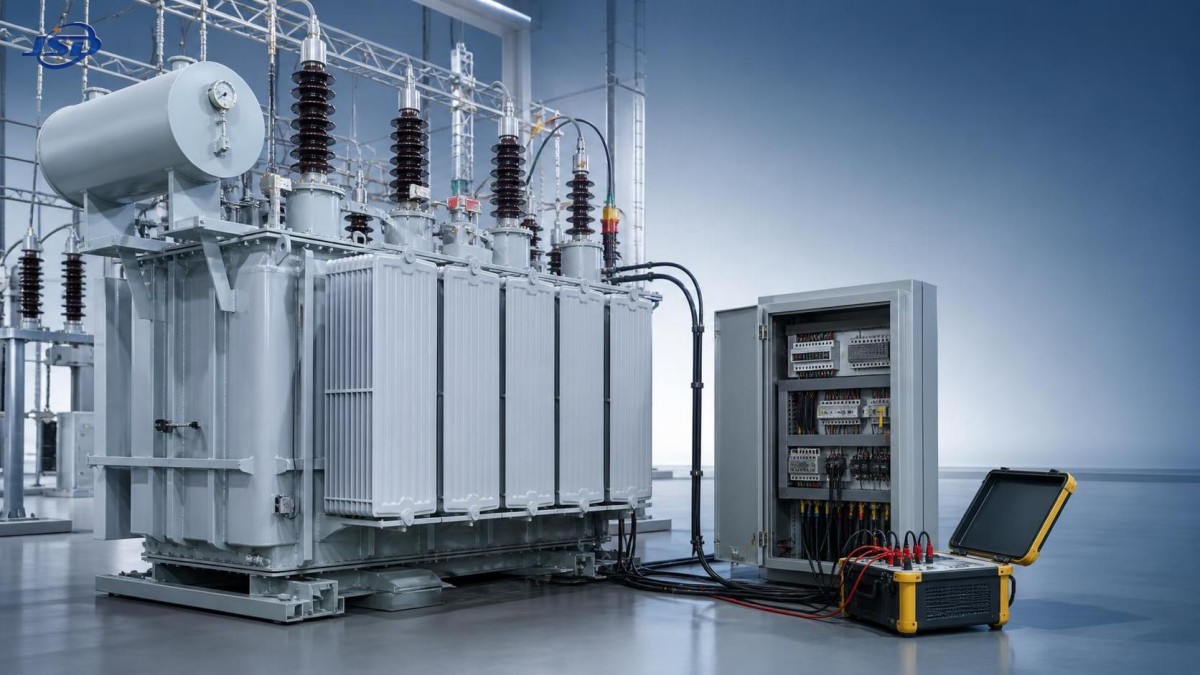

محولات محطات الطاقة: متطلبات الحماية والاختبار الرئيسية

نادراً ما يبدأ انقطاع المحول بحدث درامي. وفي أغلب الأحيان، تظهر العلامات المبكرة أثناء جولة تفقد روتينية في ساحة المفاتيح، أو مراجعة أعمال التشغيل الأولي، أو فحص مرحل الحماية: اتجاه درجة حرارة لا يتوافق مع الحمل، أو إشارة مرحل غير مفسرة، أو اختلاف في التوصيلات الثانوية، أو قيم اختبار لا يمكن مقارنتها لأن السجلات السابقة غير مكتملة.

بالنسبة لمحولات محطات القدرة، يمكن أن تتحول هذه الشكوك الصغيرة إلى مخاطر تشغيلية جسيمة. فقد يفشل نظام الحماية في عزل عطل داخلي بالسرعة الكافية، أو قد يفصل معدات سليمة أثناء اضطراب خارجي. وقد تُقبل نتيجة اختبار دون تأكيد موضع مغير النقرات أو درجة الحرارة أو طريقة القياس المستخدمة. ولا يتمثل الحل العملي ببساطة في «إجراء المزيد من الاختبارات». بل هو ربط منضبط بين مراجعة التصميم، وفحص التركيب، واختبار الحماية الوظيفي، والقياسات الكهربائية المرجعية، والسجلات الخاضعة للضبط.

ابدأ بالفصل بين الأعطال الداخلية واضطرابات النظام

ينبغي لفلسفة حماية محولات محطات القدرة أن تميّز أولاً بين الأعطال الواقعة داخل منطقة حماية المحول والحالات غير الطبيعية الناشئة خارجها. تتطلب أعطال الملفات الداخلية، وأعطال القلب، وفشل العوازل، وأعطال التوصيلات، وانهيار العزل عزلاً سريعاً وانتقائياً. أما دوائر القصر الخارجية، وزيادة الأحمال، وتقلبات الجهد، وظروف تيار الاندفاع فتتطلب حماية تدعم المحول من دون التسبب في عمليات فصل غير ضرورية.

يبدو هذا التمييز أساسياً، لكنه الموضع الذي تبدأ فيه كثير من مشكلات التنسيق. فقد لا تتوافق إعدادات مرحل منسوخة من تركيب آخر مع مجموعة المتجهات، أو نسب CT، أو نطاق النقرات، أو طريقة التأريض، أو مستوى العطل في المحطة الفعلية. وحتى وظيفة المرحل المختارة بشكل صحيح قد تعمل بصورة غير صحيحة إذا لم يتم التحقق من القطبية، وربط الأطوار، وتأريض ثانويات CT، أو توصيلات الفصل من طرف إلى طرف.

قبل التغذية بالجهد، ينبغي أن يكون لدى الفريق الفني المسؤول مخطط أحادي الخط محدث، ومخطط للحماية، ومخطط للتوصيلات، وبيانات CT وVT، وبيانات لوحة اسم المحول، وإعدادات المرحل المعتمدة. وينبغي أن تتطابق هذه الوثائق مع بعضها. وإذا لم تكن كذلك، فلا يمكن لنتائج الاختبارات الميدانية وحدها إثبات موثوقية المخطط الكلي.

وظائف الحماية التي تتطلب مراجعة دقيقة

تكون الحماية التفاضلية عادةً الحماية الأساسية عالية السرعة لمحولات محطات القدرة الرئيسية. وهي تقارن التيار الداخل إلى المنطقة المحمية بالتيار الخارج منها. وفي الظروف العادية والأعطال الخارجية، يجب أن يبقى المرحل مستقراً بعد تعويض النسبة والطور. أما عند حدوث عطل داخلي، فيجب أن يعمل بسرعة.

أثناء المراجعة، ينبغي إيلاء اهتمام وثيق لتعويض مجموعة المتجهات، ونسب CT على كل جانب، وقطبية CT، ونطاق نقرات المحول، ومنطق الكبح أو الحجب التوافقي. يمكن أن ينتج تيار المغنطة الاندفاعي تياراً تفاضلياً مرتفعاً عند تغذية المحول بالجهد. وقد يفصل المرحل التفاضلي الذي لا يحدد تيار الاندفاع بصورة صحيحة مباشرة بعد الإغلاق. ومن ناحية أخرى، يمكن أن تؤدي إعدادات الكبح المفرطة إلى خفض الحساسية تجاه الأعطال الداخلية الحقيقية. ويجب اختبار كلتا الحالتين مقابل دراسة الحماية المعتمدة، بدلاً من تعديلهما ميدانياً بالاعتماد على الحدس.

تُطبق حماية العطل الأرضي المقيد عادةً عندما يلزم كشف حساس للأعطال الأرضية بالقرب من نقطة تعادل ملف مؤرّض. وتعتمد فعاليتها بدرجة كبيرة على العلاقة الصحيحة بين CT للأطوار وCT للتعادل وترتيب التأريض. ويغيّر مقاوم تأريض التعادل، أو التعادل المؤرّض تأريضاً مباشراً، أو النظام المؤرّض عبر معاوقة تيار العطل الأرضي المتاح، وبالتالي يغيّر الإعدادات المناسبة.

تُستخدم حماية زيادة التيار والعطل الأرضي عموماً كحماية احتياطية. وقد تغطي الأعطال الخارجية للمحول، أو أعطال المغذيات اللاحقة، أو فشل الحماية الأساسية. ويُعد تنسيق الزمن-التيار أمراً مهماً. ينبغي للمرحل الاحتياطي أن يزيل العطل المستمر عند الحاجة، لكنه لا ينبغي أن يسبق الحماية الأقرب إلى العطل دون سبب مبرر.

تعالج الحماية الحرارية مسار فشل مختلفاً. إذ يتأثر عمر الملفات والعزل بدرجة كبيرة بدرجة الحرارة. وقد تستخدم الوحدات المغمورة بالزيت مؤشرات لدرجة حرارة الزيت العلوية والملفات، بينما تستخدم الوحدات الجافة عادةً حساسات حرارة مدمجة ومنطق وحدة تحكم. ويجب تحديد مراحل الإنذار والفصل بوضوح. فالإنذار غير الموصول بنقطة مراقبة يقدم قيمة محدودة؛ كما أن مرحلة الفصل التي لا تحتوي على واجهة قاطع تم التحقق منها تعد غير مكتملة بالقدر نفسه.

بالنسبة للمحولات المملوءة بالزيت، قد تشكل أجهزة الضغط المفاجئ، والتشغيل بالغاز، ومستوى الزيت، وتخفيف الضغط جزءاً من ترتيبات الحماية وفقاً لتصميم المحول. ولا ينبغي نقل هذه الوظائف بصورة عمياء إلى المعدات الجافة. فالمحولات المصبوبة بالراتنج لا تحتوي على زيت عازل، ولذلك لا تنطبق عليها وظائف مستوى الزيت أو مرحل الغاز. ويركز نظام حمايتها بصورة أكثر شيوعاً على درجة حرارة الملفات، وتشغيل مراوح التبريد عند توفرها، ودوائر فصل ارتفاع الحرارة، وظروف التهوية، وحالة العزل.

ينبغي أن يثبت اختبار الحماية مسار الفصل الكامل

يعد اختبار حقن المرحل ضرورياً، لكنه ليس اختبار التشغيل الأولي كاملاً. فهو يثبت قياس المرحل ومنطقه في ظروف محاكاة، لكنه لا يثبت تلقائياً أن القاطع الصحيح يفصل، أو أن الإشارات تصل إلى الموقع المقصود، أو أن منطق الإقفال يعمل حسب التصميم.

يبدأ تسلسل تشغيل أولي مفيد بتأكيد الوثائق والفحص البصري. تحقق من طراز المرحل والبرنامج الثابت عند الاقتضاء، وملفات الإعدادات المعتمدة، وتوصيلات CT وVT، وجهد تغذية الفصل، وعلامات الأطراف، وتأريض اللوحة، وفصل الكابلات. تأكد من تعريف وصلات الاختبار المؤقتة، وكتل القصر، ووصلات التشغيل الأولي المؤقتة وإزالتها أو إعادتها إلى أوضاعها الطبيعية قبل التغذية بالجهد.

يمكن بعد ذلك لحقن التيار الثانوي التحقق من قيم الالتقاط، والتوقيت، والسلوك الاتجاهي عند استخدامه، وسلوك الكبح التوافقي، وملامسات الإنذار، وملامسات الخرج، ومعادلات المنطق. وفي الحماية التفاضلية، ينبغي أن تتضمن خطة الاختبار حالات تيار عبور متوازن، وحالات عطل داخلي محاكية، واختبارات تثبت الاستقرار في سيناريوهات الأعطال الخارجية المناسبة. وينبغي أن توضح سجلات الاختبار الكمية المحقونة، والنتيجة المتوقعة، والنتيجة الفعلية، ومرجع إعداد المرحل، وتعريف جهاز الاختبار، وأي انحراف.

قد يكون الحقن الأولي أو أي تحقق آخر من طرف إلى طرف مناسباً عندما يكون عملياً وآمناً. وتزداد قيمته خصوصاً عند وجود شكوك حول قطبية CT، أو تعريف الطور، أو دوائر القياس، أو توصيلات الفصل الكاملة. وحيثما يتعذر الحقن الأولي، يجب أن يتحقق اختبار ثانوي مضبوط بعناية من طرف إلى طرف من كل عنصر حماية وصولاً إلى واجهة الإقفال وقاطع الدائرة الصحيحة.

تستحق مراقبة دائرة الفصل اهتماماً خاصاً. فلا يضمن خرج المرحل السليم سلامة دائرة الفصل. تحقق من توفر تغذية التيار المستمر، واستمرارية ملف الفصل، والتغذية الراجعة للملامسات المساعدة، وعمل مرحل الإقفال، وسلوك منع إغلاق القاطع بعد الإقفال، وإشارة الإنذار لفقدان سلامة دائرة الفصل. ويجب أن يكون لأي تجاوز مستخدم أثناء الاختبار إجراء استعادة موثق وتأكيد مستقل قبل التسليم.

تحدد الاختبارات الكهربائية خط الأساس التشغيلي للمحول

يجيب اختبار الحماية عن سؤال ما إذا كان المحول سيُعزل بشكل صحيح. أما الاختبار الكهربائي فيجيب عن سؤال ما إذا كان المحول وتوصيلاته في حالة مقبولة قبل التشغيل. ويعتمد نطاق الاختبار الدقيق على نوع المحول، وفئة الجهد، ومواصفات المشروع، وتعليمات الشركة المصنعة، والمعايير السارية، وحالة الوحدة بعد النقل والتركيب.

تشمل قياسات القبول والتشغيل الأولي الشائعة لمحولات محطات القدرة مقاومة العزل ومؤشر الاستقطاب عند الاقتضاء، ومقاومة الملفات، ونسبة تحويل المحول، وتأكيد مجموعة المتجهات أو إزاحة الطور، وتيار الإثارة، والتوازن المغناطيسي عند تحديده، واختبار السعة وعامل الفقد لأنظمة العزل والعوازل عند الاقتضاء، واختبارات مانعات الصواعق والكابلات وتوصيلات التأريض المرتبطة.

يعد اختبار مقاومة الملفات مفيداً بصورة خاصة بعد النقل، أو أعمال مغير النقرات، أو إعادة توصيل الوصلات، أو الاشتباه في مشكلات التلامس. وينبغي أخذ القياسات بتيار اختبار مستقر وتركها حتى تستقر. وقد تؤدي مقارنة الأطوار دون تصحيح درجة الحرارة إلى قلق غير صحيح، خصوصاً عندما تختلف درجة حرارة الموصل عن السجلات السابقة. وبالنسبة للوحدات المزودة بمغيرات نقرات، يجب تسجيل النتائج لكل موضع نقرة ذي صلة، كما ينبغي تقييم تشغيل مغير النقرات باستخدام الإجراء المحدد لتلك المعدات.

يساعد اختبار نسبة التحويل في تحديد أخطاء توصيل الملفات، أو مواضع النقرات غير الصحيحة، أو القصر بين اللفات، أو توصيلات الأطوار غير المتطابقة. ويجب أن تستند النسبة المتوقعة إلى جهد لوحة الاسم الفعلي والنقرة المختارة، وليس إلى جهد النظام الاسمي فقط. كما أن تأكيد مجموعة المتجهات مهم بالقدر نفسه، لأن خطأ إزاحة الطور يمكن أن يؤثر في التشغيل على التوازي واستقرار الحماية التفاضلية.

لا ينبغي الحكم على قراءات مقاومة العزل من رقم واحد فقط. إذ يؤثر جهد الاختبار ودرجة الحرارة المحيطة والرطوبة ودرجة حرارة العزل ومدة الاختبار وسجل التشغيل السابق وتوجيهات الشركة المصنعة جميعها في التفسير. وقد يتطلب المحول الجاف المعرض لظروف موقع رطبة تجفيفاً أو إجراءً تصحيحياً قبل التغذية بالجهد، لكن يجب أن يستند القرار إلى تقييم الحالة الكامل لا إلى قراءة معزولة واحدة.

توفر المعايير إطاراً، وليست بديلاً عن الهندسة الخاصة بالمشروع

تعد سلسلة IEC 60076 عائلة مرجعية رئيسية لمحولات القدرة. وتعالج أجزاؤها المختلفة المتطلبات العامة، وارتفاع درجة الحرارة، ومستويات العزل والاختبارات العازلة، وقدرة تحمل دوائر القصر، وإرشادات التحميل، ومتطلبات المحولات الجافة. ويكتسب IEC 60076-11 أهمية خاصة عند مراجعة المحولات الجافة. وقد تضيف المعايير الوطنية ومتطلبات الشبكة ومواصفات العقد وقواعد السلامة الكهربائية المحلية متطلبات إضافية.

النقطة العملية الأساسية هي تحديد الوثائق السارية تعاقدياً وفنياً قبل بدء الاختبار. فقد يكون الاختبار المذكور في أحد المعايير اختبار مصنع روتينياً، أو اختبار نوع، أو اختباراً خاصاً، أو اختبار موقع، وفقاً للمعدات والمواصفات. وتعد شهادات اختبارات المصنع ذات قيمة، لكنها لا تحل محل التحقق في الموقع بعد الشحن والتخزين والتجميع وإنهاء الكابلات وتوصيلات الحماية والتركيب النهائي.

ينبغي الاتفاق على معايير القبول مسبقاً. فعبارة «ضمن حدود السماح» غير كافية ما لم يتم تحديد مصدر حدود السماح. استخدم القيم الموثقة للشركة المصنعة، والرسومات المعتمدة، والمعايير السارية، وإجراءات اختبار المشروع. وعندما تختلف نتيجة عن المتوقع، تحقق أولاً من إعداد الاختبار، ونقاط التوصيل، ودرجة حرارة الاختبار، وموضع النقرة، وحالة الجهاز. ويمكن أن يؤدي تكرار القياس دون ضبط هذه المتغيرات إلى مزيد من الالتباس بدلاً من الوضوح.

يتطلب التركيب الجاف نقاط اهتمام مختلفة

في المحطات الفرعية الداخلية، والمنشآت الصناعية، والمستشفيات، ومراكز البيانات، ومنشآت التعدين، وتركيبات الطاقة المتجددة، غالباً ما تُختار المحولات الجافة عندما يكون الأداء في الحرائق وتجنب تسرب الزيت من الاعتبارات المهمة. وينبغي أن يعكس نهج حمايتها وصيانتها بنيتها وبيئتها.

على سبيل المثال، يمكن تهيئة محول توزيع جاف مصبوب بالراتنج بجهد 33kV لمهام التوزيع بمدخل 33 kV ومخرج 0.4 kV، وفقاً للتصميم المختار ومتطلبات المشروع. ويتطلب تركيبه المصبوب بالراتنج اهتماماً دقيقاً باستشعار درجة الحرارة، ومنطق التحكم في المراوح، وخلوص التهوية، وتراكم الغبار، وعزم ربط التوصيلات، وعلامات التتبع السطحي أو التشقق. ولا تلغي خصائص أدائه للحريق من الفئة F1 وميزات الحماية المدمجة من درجة الحرارة الحاجة إلى التحقق من عمل إشارات الإنذار وبدء المروحة والفصل بصورة صحيحة بعد التركيب.

بالنسبة للوحدات المصبوبة بالراتنج، افحص الملفات وأسطح العزل تحت إضاءة مناسبة قبل التغذية بالجهد. ابحث عن التلوث، والمواد الغريبة السائبة، والضرر الميكانيكي، والمخاوف المرتبطة بالرطوبة، والقيود على تدفق هواء التبريد. تحقق من أن نهايات الكابلات لا تفرض إجهاداً ميكانيكياً مفرطاً على العوازل أو الأطراف. وإذا استُخدم التبريد بالهواء القسري لدعم أحمال أعلى، فتأكد من اتجاه المروحة، ونقاط ضبط وحدة التحكم، وإنذارات تعطل المروحة، وحدود التشغيل التي حددتها الشركة المصنعة.

السجلات جزء من نظام الحماية

عند وقوع عطل أو إنذار أو درجة حرارة غير طبيعية بعد أشهر، يكون خط الأساس للتشغيل الأولي عادةً هو المرجع الأكثر فائدة. احتفظ بحزمة واحدة خاضعة للضبط تتضمن تفاصيل لوحة الاسم، وشهادات المصنع، وسجلات فحص التركيب، وإعدادات المرحل، وتقارير الاختبارات، ومخططات التوصيلات بالحالة النهائية، وأدلة اختبار الفصل الوظيفي، والانحرافات المعتمدة. تجنب ترك المعلومات الحرجة في سلاسل البريد الإلكتروني فقط أو على حاسوب محمول لفني فرد.

أثناء التشغيل، راقب اتجاهات الحمل، ومؤشرات الحرارة، وحالة معدات التبريد، وأحداث الإنذار، وإنذارات المراقبة الذاتية للمرحل، وقيم الاختبار ذات الصلة. وقد يكون التغير عن خط الأساس أكثر دلالة من قيمة يتم النظر إليها بمفردها. وإذا حدثت عملية حماية، فاحتفظ بسجلات أحداث المرحل وبيانات الاضطراب قبل إعادة ضبط المعدات. ويساعد ذلك في التمييز بين حدث كهربائي حقيقي ومشكلة في التوصيلات أو الإعدادات أو CT أو التغذية المساعدة.

تعتمد موثوقية محولات محطات القدرة على سلسلة من التفاصيل التي تم التحقق منها: وظائف حماية مناسبة، وإعدادات مصممة بشكل صحيح، وحالة كهربائية سليمة، ودوائر فصل مختبرة، وسجلات يمكن استخدامها لاحقاً. وعندما يتم التحقق من كل حلقة مقابل تصميم المحول وتركيبه الفعليين، بدلاً من افتراضها من نموذج عام، يصبح التحكم في مخاطر الانقطاعات التي يمكن تجنبها أسهل بكثير.
