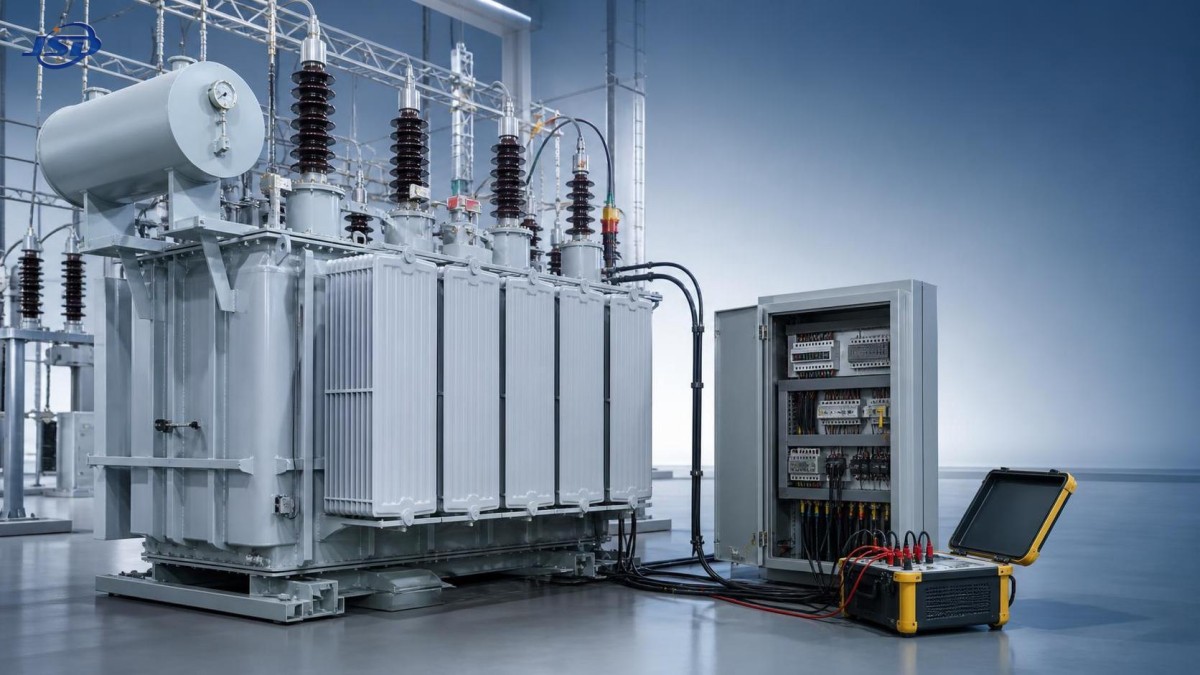

Transformadores de centrales eléctricas: requisitos clave de protección y pruebas

Una interrupción de un transformador rara vez comienza con un evento dramático. Con mayor frecuencia, las primeras señales aparecen durante una inspección rutinaria del patio de maniobras, una revisión de puesta en servicio o una comprobación de relés de protección: una tendencia de temperatura que no coincide con la carga, una señalización de relé inexplicable, una discrepancia en el cableado secundario o valores de prueba que no pueden compararse porque los registros anteriores están incompletos.

Para los transformadores de centrales eléctricas, estas pequeñas incertidumbres pueden convertirse en graves riesgos operativos. Un esquema de protección puede no aislar una falla interna con la suficiente rapidez, o puede disparar equipos sanos durante una perturbación externa. Un resultado de prueba puede aceptarse sin confirmar la posición de toma, la temperatura o el método del instrumento utilizado. La solución práctica no consiste simplemente en realizar “más pruebas”. Es un vínculo disciplinado entre la revisión del diseño, la inspección de instalación, las pruebas funcionales de protección, las mediciones eléctricas de referencia y los registros controlados.

Comience por separar las fallas internas de las perturbaciones del sistema

La filosofía de protección para transformadores de centrales eléctricas debe distinguir primero las fallas dentro de la zona de protección del transformador de las condiciones anormales originadas fuera de ella. Las fallas internas de devanados, del núcleo, de boquillas, de conductores de conexión y las averías del aislamiento requieren un aislamiento rápido y selectivo. Los cortocircuitos externos, las sobrecargas, las fluctuaciones de tensión y las condiciones de corriente de irrupción requieren una protección que respalde al transformador sin provocar disparos innecesarios.

Esta distinción parece básica, pero es donde comienzan muchos problemas de coordinación. Un ajuste de relé copiado de otra instalación puede no coincidir con el grupo vectorial, las relaciones de TC, el rango de tomas, el método de puesta a tierra o el nivel de falla de la estación real. Incluso una función de relé correctamente seleccionada puede comportarse de forma incorrecta si no se han verificado de extremo a extremo la polaridad, la asociación de fases, la puesta a tierra secundaria de los TC o el cableado de disparo.

Antes de la energización, el equipo técnico responsable debe disponer de un diagrama unifilar actualizado, un esquema de protección, un diagrama de cableado, datos de TC y TT, datos de placa del transformador y ajustes de relé aprobados. Estos documentos deben ser coherentes entre sí. Si no lo son, los resultados de las pruebas de campo por sí solos no pueden demostrar que el esquema general sea fiable.

Las funciones de protección que requieren una revisión deliberada

La protección diferencial es normalmente la protección primaria de alta velocidad para los principales transformadores de centrales eléctricas. Compara la corriente que entra y sale de la zona protegida. En condiciones normales y ante fallas externas, el relé debe mantenerse estable tras la compensación de relación y fase. Ante una falla interna, debe operar rápidamente.

Durante la revisión, preste especial atención a la compensación del grupo vectorial, las relaciones de TC en cada lado, la polaridad de los TC, el rango de tomas del transformador y la lógica de restricción o bloqueo armónico. La corriente de irrupción de magnetización puede generar una alta corriente diferencial cuando se energiza un transformador. Un relé diferencial que no identifique correctamente la irrupción puede dispararse inmediatamente después del cierre. Por otro lado, ajustes de restricción excesivos pueden reducir la sensibilidad ante fallas internas reales. Ambas condiciones deben probarse frente al estudio de protección aprobado, en lugar de ajustarse intuitivamente en campo.

La protección restringida de falla a tierra se aplica habitualmente cuando se requiere una detección sensible de fallas a tierra cerca del neutro de un devanado puesto a tierra. Su eficacia depende en gran medida de la relación correcta entre los TC de fase, los TC de neutro y la disposición de puesta a tierra. Una resistencia de puesta a tierra del neutro, un neutro sólidamente puesto a tierra o un sistema puesto a tierra mediante impedancia modifican la corriente de falla a tierra disponible y, por tanto, los ajustes adecuados.

La protección de sobrecorriente y de falla a tierra se utiliza generalmente como protección de respaldo. Puede cubrir fallas externas del transformador, fallas en alimentadores aguas abajo o fallas de la protección primaria. La coordinación tiempo-corriente es importante. Un relé de respaldo debe despejar una falla persistente cuando sea necesario, pero no debe actuar antes que la protección más cercana a la falla sin una razón justificada.

La protección térmica aborda una vía de falla diferente. La vida útil de los devanados y del aislamiento se ve fuertemente afectada por la temperatura. Las unidades sumergidas en aceite pueden utilizar indicadores de temperatura del aceite superior y del devanado, mientras que las unidades de tipo seco suelen utilizar sensores de temperatura integrados y lógica de controlador. Las etapas de alarma y disparo deben asignarse claramente. Una alarma que no está conectada a un punto supervisado aporta poco valor; una etapa de disparo sin una interfaz de interruptor automático verificada es igualmente incompleta.

Para transformadores llenos de aceite, los dispositivos de presión súbita, accionados por gas, de nivel de aceite y de alivio de presión pueden formar parte de la disposición de protección, según el diseño del transformador. Estas funciones no deben transferirse ciegamente a equipos de tipo seco. Los transformadores de resina fundida no contienen aceite aislante, por lo que las funciones de nivel de aceite o de relé de gas no son aplicables. Su enfoque de protección se centra más habitualmente en la temperatura del devanado, el funcionamiento de los ventiladores de refrigeración cuando estén instalados, los circuitos de disparo por sobretemperatura, las condiciones de ventilación y el estado del aislamiento.

Las pruebas de protección deben demostrar la trayectoria completa de disparo

Una prueba de inyección de relé es necesaria, pero no constituye la prueba completa de puesta en servicio. Demuestra la medición y la lógica del relé en condiciones simuladas. No demuestra automáticamente que se dispare el interruptor automático correcto, que la señalización llegue al lugar previsto o que la lógica de bloqueo funcione según el diseño.

Una secuencia útil de puesta en servicio comienza con la confirmación documental y la inspección visual. Verifique el modelo y el firmware del relé cuando corresponda, los archivos de ajustes aprobados, las conexiones de TC y TT, la tensión de alimentación de disparo, las marcas de terminales, la puesta a tierra del panel y la segregación de cables. Confirme que los enlaces temporales de prueba, bloques de cortocircuito y puentes de puesta en servicio estén identificados y se retiren o se restituyan a sus posiciones normales antes de la energización.

La inyección secundaria puede verificar entonces los valores de arranque, los tiempos, el comportamiento direccional cuando se utilice, el comportamiento de restricción armónica, los contactos de alarma, los contactos de salida y las ecuaciones lógicas. Para la protección diferencial, el plan de pruebas debe incluir condiciones de corriente pasante equilibrada, condiciones simuladas de falla interna y pruebas que demuestren estabilidad ante escenarios adecuados de falla externa. Los registros de prueba deben indicar la magnitud inyectada, el resultado esperado, el resultado real, la referencia de ajuste del relé, la identificación del instrumento de prueba y cualquier desviación.

La inyección primaria u otra verificación de extremo a extremo puede ser adecuada cuando resulte práctica y segura. Esto es especialmente valioso cuando existe incertidumbre respecto a la polaridad de los TC, la identificación de fases, los circuitos de medición o el cableado completo de disparo. Cuando la inyección primaria no sea viable, una prueba secundaria de extremo a extremo cuidadosamente controlada debe verificar igualmente cada elemento de protección hasta la interfaz correcta de bloqueo e interruptor automático.

La supervisión del circuito de disparo merece especial atención. Una salida de relé en buen estado no garantiza un circuito de disparo en buen estado. Compruebe la disponibilidad de alimentación de CC, la continuidad de la bobina de disparo, la realimentación de contactos auxiliares, el funcionamiento del relé de bloqueo, el comportamiento de bloqueo de cierre del interruptor automático tras el bloqueo y la indicación de alarma por pérdida de integridad del circuito de disparo. Cualquier derivación utilizada durante las pruebas debe contar con un paso de restablecimiento documentado y una confirmación independiente antes de la entrega.

Las pruebas eléctricas establecen la línea base operativa del transformador

Las pruebas de protección responden si el transformador será aislado correctamente. Las pruebas eléctricas responden si el transformador y sus conexiones se encuentran en condiciones aceptables antes de entrar en servicio. El alcance exacto de las pruebas depende del tipo de transformador, la clase de tensión, la especificación del proyecto, las instrucciones del fabricante, las normas aplicables y el estado de la unidad después del transporte y la instalación.

Para transformadores de centrales eléctricas, las mediciones comunes de aceptación y puesta en servicio incluyen resistencia de aislamiento e índice de polarización cuando corresponda, resistencia de devanados, relación de transformación, confirmación del grupo vectorial o desplazamiento de fase, corriente de excitación, equilibrio magnético cuando se especifique, pruebas de capacitancia y factor de disipación para sistemas de aislamiento y boquillas cuando corresponda, y pruebas de pararrayos, cables y conexiones de puesta a tierra asociados.

La prueba de resistencia de devanados es especialmente útil después del transporte, trabajos en el cambiador de tomas, reconexión de conductores o sospechas de problemas de contacto. Las mediciones deben realizarse con una corriente de prueba estable y permitir que se estabilicen. Comparar fases sin corregir por temperatura puede generar una preocupación falsa, especialmente cuando la temperatura del conductor difiere de los registros anteriores. Para unidades con cambiadores de tomas, los resultados deben registrarse según la posición de toma correspondiente, y el funcionamiento del cambiador debe evaluarse mediante el procedimiento especificado para ese equipo.

La prueba de relación de transformación ayuda a identificar errores de conexión de devanados, posiciones de toma incorrectas, espiras en cortocircuito o conexiones de fase no coincidentes. La relación esperada debe basarse en la tensión real de placa y la toma seleccionada, no únicamente en la tensión nominal del sistema. La confirmación del grupo vectorial es igualmente importante porque un error de desplazamiento de fase puede afectar el funcionamiento en paralelo y la estabilidad de la protección diferencial.

Las lecturas de resistencia de aislamiento nunca deben evaluarse únicamente a partir de un solo valor. La tensión de prueba, la temperatura ambiente, la humedad, la temperatura del aislamiento, la duración de la prueba, el historial operativo previo y las indicaciones del fabricante influyen en la interpretación. Un transformador seco expuesto a condiciones húmedas en obra puede requerir secado o medidas correctivas antes de la energización, pero la decisión debe basarse en la evaluación completa de la condición, no en una lectura aislada.

Las normas proporcionan un marco, no un sustituto de la ingeniería específica del proyecto

La serie IEC 60076 es una importante familia de referencia para transformadores de potencia. Sus diferentes partes abordan requisitos generales, elevación de temperatura, niveles de aislamiento y pruebas dieléctricas, capacidad de soportar cortocircuitos, orientación sobre carga y requisitos para transformadores de tipo seco. IEC 60076-11 es especialmente relevante al revisar transformadores de tipo seco. Las normas nacionales, los requisitos de la red, las especificaciones contractuales y las normas locales de seguridad eléctrica pueden añadir requisitos adicionales.

El punto práctico clave es identificar qué documentos son aplicables contractual y técnicamente antes de iniciar las pruebas. Una prueba incluida en una norma puede ser una prueba rutinaria de fábrica, una prueba de tipo, una prueba especial o una prueba en sitio, según el equipo y la especificación. Los certificados de pruebas de fábrica son valiosos, pero no sustituyen la verificación en sitio después del envío, almacenamiento, ensamblaje, terminación de cables, cableado de protección e instalación final.

Los criterios de aceptación deben acordarse de antemano. “Dentro de tolerancia” no es suficiente salvo que se identifique la fuente de la tolerancia. Utilice los valores documentados por el fabricante, los planos aprobados, las normas aplicables y los procedimientos de prueba del proyecto. Cuando un resultado difiera de lo esperado, confirme primero la configuración de prueba, los puntos de conexión, la temperatura de prueba, la posición de toma y el estado del instrumento. Repetir una medición sin controlar estas variables puede generar más confusión que claridad.

Una instalación de tipo seco requiere puntos de atención diferentes

En subestaciones interiores, plantas industriales, hospitales, centros de datos, instalaciones mineras e instalaciones de energías renovables, los transformadores de tipo seco se seleccionan a menudo cuando el comportamiento ante incendios y la prevención de fugas de aceite son consideraciones importantes. Su enfoque de protección y mantenimiento debe reflejar su construcción y entorno.

Por ejemplo, unTransformador de distribución de tipo seco de resina fundida de 33 kV puede configurarse para funciones de distribución con una entrada de 33 kV y una salida de 0.4 kV, sujeto al diseño seleccionado y a los requisitos del proyecto. Su construcción de resina fundida exige prestar especial atención a la detección de temperatura, la lógica de control de ventiladores, la holgura de ventilación, la acumulación de polvo, el par de apriete de las conexiones y los signos de seguimiento superficial o fisuración. Su rendimiento frente al fuego de clase F1 declarado y sus funciones integradas de protección de temperatura no eliminan la necesidad de verificar que las señales de alarma, arranque de ventiladores y disparo funcionen correctamente después de la instalación.

Para las unidades de resina fundida, inspeccione las bobinas y las superficies de aislamiento con iluminación adecuada antes de la energización. Busque contaminación, materiales extraños sueltos, daños mecánicos, problemas relacionados con la humedad y restricciones al flujo de aire de refrigeración. Verifique que las terminaciones de cables no impongan esfuerzos mecánicos excesivos sobre las boquillas o terminales. Si se utiliza refrigeración por aire forzado para soportar una carga mayor, confirme el sentido de los ventiladores, los puntos de ajuste del controlador, las alarmas de fallo de ventilador y los límites operativos establecidos por el fabricante.

Los registros forman parte del sistema de protección

Cuando ocurre una falla, alarma o temperatura anormal meses después, la referencia más útil suele ser la línea base de puesta en servicio. Mantenga un paquete controlado que contenga detalles de placa, certificados de fábrica, registros de inspección de instalación, ajustes de relés, informes de pruebas, diagramas de cableado finales, evidencia de pruebas funcionales de disparo y desviaciones aprobadas. Evite dejar información crítica únicamente en hilos de correo electrónico o en el portátil de un técnico individual.

Durante la operación, haga seguimiento de la carga, las indicaciones de temperatura, el estado de los equipos de refrigeración, los eventos de alarma, las alarmas de autosupervisión de relés y los valores de prueba relevantes. Un cambio respecto a la línea base puede ser más significativo que un valor considerado de forma aislada. Si ocurre una operación de protección, conserve los registros de eventos del relé y los datos de perturbación antes de restablecer el equipo. Esto ayuda a distinguir un evento eléctrico real de un problema de cableado, ajustes, TC o alimentación auxiliar.

Los transformadores fiables de centrales eléctricas dependen de una cadena de detalles verificados: funciones de protección adecuadas, ajustes correctamente diseñados, buen estado eléctrico, circuitos de disparo probados y registros que puedan utilizarse posteriormente. Cuando cada eslabón se verifica frente al diseño e instalación reales del transformador, y no se supone a partir de una plantilla genérica, el riesgo de interrupciones evitables es mucho más fácil de controlar.
