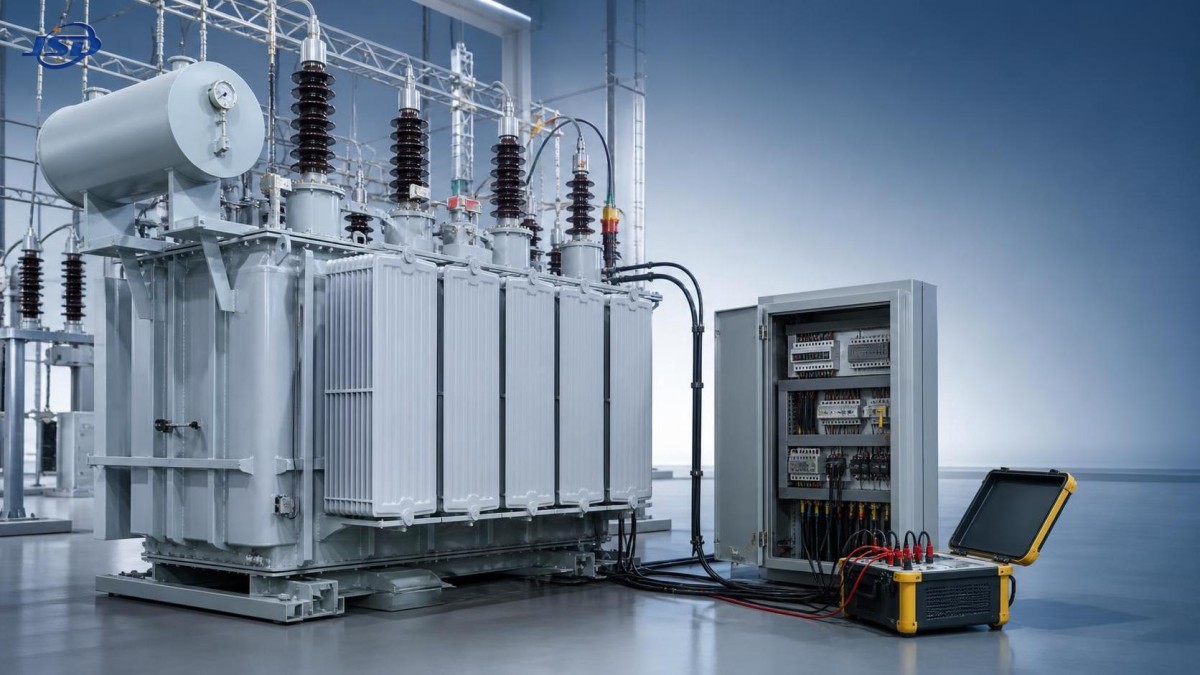

Трансформаторы электростанций: ключевые требования к защите и испытаниям

Отключение трансформатора редко начинается с драматического события. Чаще ранние признаки проявляются во время обычного обхода распределительного устройства, проверки ввода в эксплуатацию или проверки реле защиты: температурный тренд, не соответствующий нагрузке, необъяснимое срабатывание реле, несоответствие во вторичной проводке или результаты испытаний, которые невозможно сравнить из-за неполноты предыдущих записей.

Для трансформаторов электростанций такие небольшие неопределенности могут превратиться в серьезные эксплуатационные риски. Схема защиты может не изолировать внутреннее повреждение достаточно быстро либо отключить исправное оборудование при внешнем возмущении. Результат испытания может быть принят без подтверждения положения ответвления, температуры или примененного метода измерения. Практическое решение заключается не просто в «большем количестве испытаний». Необходима дисциплинированная связь между анализом проекта, инспекцией монтажа, функциональными испытаниями защиты, исходными электрическими измерениями и контролируемым ведением документации.

Начните с разделения внутренних повреждений и системных возмущений

Философия защиты трансформаторов электростанций должна прежде всего различать повреждения внутри зоны защиты трансформатора и аномальные условия, возникающие за ее пределами. Внутренние повреждения обмоток, магнитопровода, вводов, выводов и пробой изоляции требуют быстрого и селективного отключения. Внешние короткие замыкания, перегрузки, колебания напряжения и условия броска намагничивающего тока требуют защиты, поддерживающей работу трансформатора без ненужных отключений.

Это различие кажется базовым, однако именно здесь начинаются многие проблемы координации. Уставка реле, скопированная с другой установки, может не соответствовать группе соединения, коэффициентам трансформаторов тока, диапазону ответвлений, способу заземления или уровню токов короткого замыкания на фактической станции. Даже правильно выбранная функция реле может работать неверно, если полярность, фазное соответствие, заземление вторичной цепи ТТ или цепи отключения не проверены от конца до конца.

Перед подачей напряжения ответственная техническая команда должна иметь актуальную однолинейную схему, схему защиты, схему соединений, данные ТТ и ТН, паспортные данные трансформатора и утвержденные уставки реле. Эти документы должны соответствовать друг другу. В противном случае одни только результаты полевых испытаний не могут доказать надежность схемы в целом.

Функции защиты, требующие тщательной проверки

Дифференциальная защита обычно является основной быстродействующей защитой крупных трансформаторов электростанций. Она сравнивает ток, входящий в защищаемую зону и выходящий из нее. При нормальных условиях и внешних повреждениях реле должно сохранять устойчивость после компенсации коэффициента трансформации и фазового сдвига. При внутреннем повреждении оно должно сработать быстро.

При проверке особое внимание следует уделять компенсации группы соединения, коэффициентам ТТ на каждой стороне, полярности ТТ, диапазону ответвлений трансформатора и логике гармонического торможения или блокировки. При включении трансформатора бросок тока намагничивания может вызвать высокий дифференциальный ток. Дифференциальное реле, которое неправильно распознает бросок тока, может отключиться сразу после включения. С другой стороны, чрезмерные настройки торможения могут снизить чувствительность к реальным внутренним повреждениям. Оба условия необходимо испытывать в соответствии с утвержденным исследованием защиты, а не корректировать в поле на основе интуиции.

Защита от замыканий на землю в ограниченной зоне обычно применяется там, где требуется чувствительное обнаружение замыканий на землю вблизи нейтрали заземленной обмотки. Ее эффективность в значительной степени зависит от правильного соотношения между фазными ТТ, нейтральными ТТ и схемой заземления. Резистор заземления нейтрали, глухозаземленная нейтраль или система с заземлением через импеданс изменяют доступный ток замыкания на землю и, следовательно, подходящие уставки.

Максимальная токовая защита и защита от замыканий на землю обычно используются как резервные защиты. Они могут защищать от внешних повреждений трансформатора, повреждений отходящих фидеров или отказов основной защиты. Важна координация по времени и току. Резервное реле должно отключить устойчивое повреждение при необходимости, но не должно опережать защиту, ближайшую к месту повреждения, без обоснованной причины.

Тепловая защита рассматривает иной путь отказа. На срок службы обмоток и изоляции сильно влияет температура. Масляные агрегаты могут использовать индикаторы температуры верхних слоев масла и обмоток, тогда как сухие трансформаторы обычно используют встроенные температурные датчики и логику контроллера. Ступени сигнализации и отключения должны быть четко назначены. Сигнализация, не подключенная к контролируемой точке, имеет ограниченную ценность; ступень отключения без проверенного интерфейса выключателя столь же неполна.

Для маслонаполненных трансформаторов устройства внезапного повышения давления, газовые реле, устройства контроля уровня масла и сброса давления могут входить в состав защиты в зависимости от конструкции трансформатора. Эти функции не следует бездумно переносить на сухое оборудование. Трансформаторы с литой изоляцией не содержат изоляционного масла, поэтому функции контроля уровня масла или газового реле к ним неприменимы. Их защита обычно сосредоточена на температуре обмоток, работе вентиляторов охлаждения при их наличии, цепях отключения при перегреве, условиях вентиляции и состоянии изоляции.

Испытания защиты должны подтверждать полный путь отключения

Испытание реле методом подачи испытательного сигнала необходимо, но не является полным объемом пусконаладочных испытаний. Оно подтверждает измерения и логику реле в смоделированных условиях. Оно не подтверждает автоматически, что отключается правильный выключатель, что сигнализация поступает в предусмотренное место или что логика блокировки работает согласно проекту.

Полезная последовательность пусконаладочных работ начинается с подтверждения документации и визуального осмотра. Проверьте модель и, где применимо, версию встроенного ПО реле, утвержденные файлы уставок, подключения ТТ и ТН, напряжение питания цепей отключения, маркировку клемм, заземление панели и разделение кабелей. Подтвердите, что временные испытательные перемычки, закорачивающие блоки и пусконаладочные перемычки идентифицированы и удалены либо возвращены в нормальное положение до подачи напряжения.

Испытание вторичной инъекцией может затем подтвердить значения срабатывания, выдержки времени, направленное действие при его использовании, работу гармонического торможения, контакты сигнализации, выходные контакты и логические уравнения. Для дифференциальной защиты план испытаний должен включать симметричные условия сквозного тока, смоделированные внутренние повреждения и испытания, демонстрирующие устойчивость при соответствующих сценариях внешних повреждений. В протоколах испытаний должны быть указаны подаваемая величина, ожидаемый результат, фактический результат, ссылка на уставку реле, идентификация испытательного прибора и любые отклонения.

Первичная инъекция или другая сквозная проверка могут быть целесообразны, когда это практически возможно и безопасно. Это особенно ценно при неопределенности в отношении полярности ТТ, идентификации фаз, измерительных цепей или полной проводки отключения. Если первичная инъекция невыполнима, тщательно контролируемое вторичное сквозное испытание все равно должно подтвердить каждый защитный элемент до правильного интерфейса блокировки и силового выключателя.

Контроль цепи отключения заслуживает особого внимания. Исправный выход реле не гарантирует исправность цепи отключения. Проверьте наличие питания постоянного тока, целостность катушки отключения, обратную связь вспомогательных контактов, работу реле блокировки, блокировку включения выключателя после блокировки и сигнализацию потери исправности цепи отключения. Любой обход, использованный во время испытаний, должен иметь документированный этап восстановления и независимое подтверждение перед передачей в эксплуатацию.

Электрические испытания формируют исходную рабочую базу трансформатора

Испытания защиты отвечают на вопрос, будет ли трансформатор правильно отключен. Электрические испытания отвечают на вопрос, находятся ли трансформатор и его соединения в приемлемом состоянии перед вводом в эксплуатацию. Точный объем испытаний зависит от типа трансформатора, класса напряжения, спецификации проекта, инструкций производителя, применимых стандартов и состояния агрегата после транспортировки и монтажа.

Для трансформаторов электростанций общие приемочные и пусконаладочные измерения включают сопротивление изоляции и индекс поляризации, где это уместно, сопротивление обмоток, коэффициент трансформации, подтверждение группы соединения или фазового сдвига, ток возбуждения, магнитный баланс при наличии требований, испытания емкости и коэффициента диэлектрических потерь систем изоляции и вводов, где применимо, а также испытания связанных ограничителей перенапряжений, кабелей и заземляющих соединений.

Испытание сопротивления обмоток особенно полезно после транспортировки, работ с переключателем ответвлений, повторного подключения выводов или при подозрении на проблемы с контактами. Измерения следует выполнять при стабильном испытательном токе и после достижения установившегося значения. Сравнение фаз без температурной коррекции может вызвать ложную обеспокоенность, особенно если температура проводника отличается от температуры в предыдущих записях. Для агрегатов с переключателями ответвлений результаты должны фиксироваться для соответствующего положения ответвления, а работа переключателя должна оцениваться согласно процедуре, установленной для данного оборудования.

Испытание коэффициента трансформации помогает выявить ошибки соединения обмоток, неправильные положения ответвлений, короткозамкнутые витки или несоответствующие фазные соединения. Ожидаемый коэффициент должен основываться на фактическом паспортном напряжении и выбранном ответвлении, а не только на номинальном напряжении системы. Подтверждение группы соединения столь же важно, поскольку ошибка фазового сдвига может повлиять на параллельную работу и устойчивость дифференциальной защиты.

Показания сопротивления изоляции никогда не следует оценивать только по одному числу. На интерпретацию влияют испытательное напряжение, температура окружающей среды, влажность, температура изоляции, продолжительность испытания, предыдущая история эксплуатации и рекомендации производителя. Сухой трансформатор, подвергшийся воздействию влажных условий на объекте, может потребовать сушки или корректирующих действий до подачи напряжения, однако решение должно основываться на комплексной оценке состояния, а не на одном изолированном показании.

Стандарты обеспечивают основу, но не заменяют проектирование для конкретного проекта

Серия IEC 60076 является основной группой справочных стандартов для силовых трансформаторов. Различные части рассматривают общие требования, превышение температуры, уровни изоляции и диэлектрические испытания, способность выдерживать короткое замыкание, руководство по нагрузке и требования к сухим трансформаторам. IEC 60076-11 особенно актуален при проверке сухих трансформаторов. Национальные стандарты, требования энергосистемы, контрактные спецификации и местные правила электробезопасности могут устанавливать дополнительные требования.

Ключевой практический момент — определить, какие документы применимы по контракту и технически до начала испытаний. Испытание, указанное в одном стандарте, может быть заводским приемосдаточным испытанием, типовым испытанием, специальным испытанием или испытанием на объекте в зависимости от оборудования и спецификации. Заводские сертификаты испытаний ценны, но не заменяют проверку на объекте после перевозки, хранения, сборки, оконцевания кабелей, подключения защиты и окончательного монтажа.

Критерии приемки должны быть согласованы заранее. Формулировки «в пределах допуска» недостаточно, если источник допуска не определен. Используйте документированные значения производителя, утвержденные чертежи, применимые стандарты и процедуры испытаний проекта. Если результат отличается от ожидаемого, сначала подтвердите схему испытания, точки подключения, температуру испытания, положение ответвления и состояние прибора. Повторение измерения без контроля этих переменных может создать больше путаницы, чем ясности.

Монтаж сухого трансформатора требует иных контрольных точек

На внутренних подстанциях, промышленных предприятиях, в больницах, центрах обработки данных, горнодобывающих объектах и установках возобновляемой энергетики сухие трансформаторы часто выбирают там, где важны пожарная безопасность и предотвращение утечек масла. Подход к их защите и обслуживанию должен учитывать их конструкцию и условия эксплуатации.

Например, распределительный сухой трансформатор 33 кВ с литой изоляцией может быть сконфигурирован для распределительных задач с входным напряжением 33 kV и выходным напряжением 0.4 kV в соответствии с выбранной конструкцией и требованиями проекта. Его конструкция с литой изоляцией требует пристального внимания к измерению температуры, логике управления вентиляторами, зазорам для вентиляции, накоплению пыли, моменту затяжки соединений и признакам поверхностного трекинга или трещин. Указанные характеристики пожарной безопасности класса F1 и встроенные функции температурной защиты не устраняют необходимость проверить правильную работу сигналов тревоги, запуска вентиляторов и отключения после монтажа.

Для агрегатов с литой изоляцией осмотрите катушки и поверхности изоляции при подходящем освещении до подачи напряжения. Проверьте наличие загрязнений, незакрепленных посторонних материалов, механических повреждений, проблем, связанных с влагой, и ограничений потока охлаждающего воздуха. Убедитесь, что кабельные оконцевания не создают чрезмерную механическую нагрузку на вводы или клеммы. Если принудительное воздушное охлаждение используется для поддержки более высокой нагрузки, подтвердите направление работы вентиляторов, уставки контроллера, сигнализацию отказа вентилятора и рабочие пределы, установленные производителем.

Документация является частью системы защиты

Когда спустя месяцы возникает повреждение, сигнал тревоги или аномальная температура, наиболее полезным источником информации обычно является пусконаладочная исходная база. Ведите единый контролируемый комплект, содержащий паспортные данные, заводские сертификаты, записи инспекции монтажа, уставки реле, отчеты об испытаниях, исполнительные схемы соединений, свидетельства функциональных испытаний отключения и утвержденные отклонения. Не оставляйте критически важную информацию только в цепочках электронной почты или на ноутбуке отдельного специалиста.

Во время эксплуатации отслеживайте нагрузку, показания температуры, состояние оборудования охлаждения, события сигнализации, сигналы самоконтроля реле и соответствующие результаты испытаний. Изменение относительно исходного уровня может быть значимее, чем отдельно рассматриваемое значение. Если происходит срабатывание защиты, сохраните записи событий реле и данные аварийных возмущений до сброса оборудования. Это помогает отличить реальное электрическое событие от проблемы с проводкой, уставками, ТТ или вспомогательным питанием.

Надежная работа трансформаторов электростанций зависит от цепочки проверенных деталей: подходящих функций защиты, правильно рассчитанных уставок, надлежащего электрического состояния, испытанных цепей отключения и записей, которые можно использовать в дальнейшем. Когда каждое звено проверяется в соответствии с фактической конструкцией и монтажом трансформатора, а не предполагается на основе типового шаблона, риск предотвратимых отключений значительно легче контролировать.
