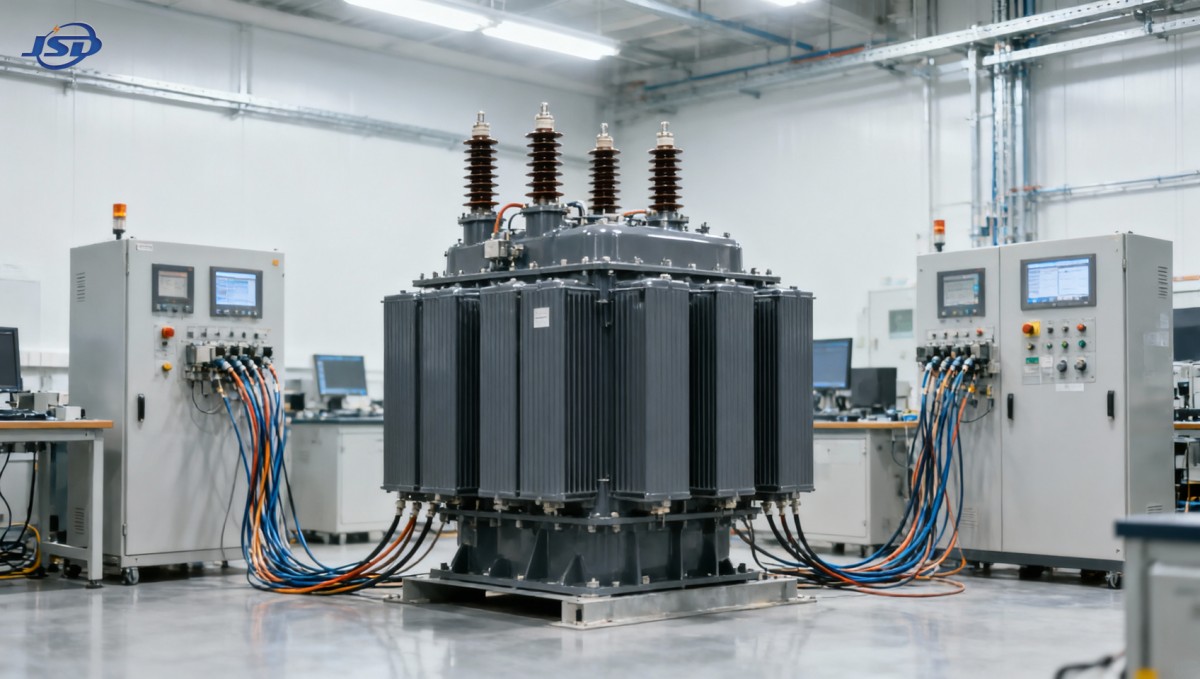

ما معايير الكفاءة التي يجب أن تفي بها محولات التوزيع منخفضة الفاقد؟

عندما تصل مواصفات المحول إلى مرحلة الاعتماد، غالبًا ما يُعامل مصطلح «الفاقد المنخفض» على أنه تفضيل شرائي بدلًا من كونه متطلبًا يمكن التحقق منه. وهذا يخلق مشكلة في المنشآت التي تعمل فيها المحولات بشكل مستمر: فقد تكون للوحدة نواة عالية الكفاءة نظريًا، لكنها تظل غير مناسبة إذا كانت الفواقد المعلنة غير مكتملة، أو كانت أدلة الاختبار غير واضحة، أو كان ارتفاع درجة حرارتها مفرطًا، أو لم يتم التحقق من قواعد كفاءة الطاقة الإقليمية المطبقة.

والإجابة العملية هي أن محولات التوزيع منخفضة الفاقد ينبغي أن تستوفي متطلبات الكفاءة الإلزامية في الدولة أو المشروع، مع الامتثال أيضًا لمعايير تصميم المحولات واختبارها وعزلها وسلامتها ذات الصلة. وفي العديد من المشاريع الدولية، يوفر IEC 60076 الإطار الفني الأساسي. ومع ذلك، فإن المطابقة مع IEC 60076 وحدها لا تثبت تلقائيًا أن المحول يفي بمستوى محدد من كفاءة الطاقة. ويجب مراجعة قيم الفاقد وطرق الاختبار وافتراضات التحميل واللوائح الإقليمية بشكل منفصل.

يبدأ الامتثال للكفاءة بالمعيار الصحيح، وليس بادعاء واحد عن «الفاقد المنخفض»

يتضمن محول التوزيع فئتين رئيسيتين من الفاقد.الفاقد في حالة اللاحمل، ويُسمى أيضًا فاقد القلب، ويحدث كلما كان المحول مُغذّى بالكهرباء، حتى عند توصيل حمل قليل أو عدم توصيل أي حمل. أما فاقد الحمل، المرتبط عادةً بمقاومة الملفات والفواقد الشاردة، فيزداد مع زيادة التيار. ويجب أن يعالج التصميم منخفض الفاقد كلا النوعين، إلا أن أهمية كل منهما تتغير حسب نمط التشغيل.

بالنسبة إلى محول مُغذّى يخدم شبكة ذات حمل خفيف، قد يهيمن فاقد القلب على استهلاك الطاقة السنوي لأنه موجود على مدار الساعة. وفي منشأة صناعية ذات حمل مرتفع، تزداد أهمية فاقد الحمل والسلوك الحراري. لذلك، يجب ألا تعرض الوثائق عالية الجودة رقمًا واحدًا للفاقد دون تحديد ما إذا كان فاقد اللاحمل، أو فاقد الحمل عند التيار المقنن، أو إجماليًا محسوبًا عند نقطة تحميل محددة.

تعتمد المعايير المطبقة على سوق الوجهة وفئة الجهد ومواصفات الشراء وعقد المشروع. وعادةً ما تفصل المراجعة المفيدة بين ثلاث طبقات:

• معايير المحولات العامة: تحدد متطلبات القيم المقننة والأداء العازل وارتفاع درجة الحرارة والعزل والممانعة والتفاوتات والاختبارات الروتينية.
• متطلبات كفاءة الطاقة: قد تحدد الحد الأقصى المسموح به لفواقد اللاحمل والحمل، أو الحد الأدنى لقيم الكفاءة، أو فئات كفاءة محددة لفئات معينة من المحولات.
• متطلبات خاصة بالمشروع: قد تفرض شركات المرافق ومالكو المنشآت الصناعية ومقاولو البنية التحتية معادلات لرسملة الفاقد أو حدودًا للضوضاء أو متطلبات لتنظيم الجهد أو حدودًا أشد لفواقد العطاءات.

يُستخدم IEC 60076 على نطاق واسع في تصميم واختبار محولات القدرة والتوزيع. وهو يتناول السلامة الفنية للمحول، بما في ذلك كيفية قياس الفواقد ذات الصلة والإبلاغ عنها. وحيثما يكون أداء الطاقة مسألة رئيسية في الشراء، يكون IEC 60076-20 ذا صلة خاصة لأنه يتناول كفاءة الطاقة لمحولات التوزيع. ومع ذلك، ينبغي للمشتري تأكيد أن مستوى الكفاءة المطلوب ونوع المحول ونطاق القدرة المقننة وترتيب الجهد تتوافق مع الوحدة الفعلية الموردة.

لا تخلط بين الفواقد المعلنة والامتثال المضمون

قد تذكر لوحة البيانات أو عرض السعر أن للمحول «فواقد مخفضة»، لكن هذا البيان لا يكفي للقبول. يحتاج التقييم القابل للدفاع عنه إلى قيم معلنة مرتبطة بشروط اختبار محددة. وينبغي للمصنّع تحديد السعة المقننة والجهد المقنن والتردد ومجموعة المتجهات وطريقة التبريد وموضع مغير النقرات المستخدم للاختبار ودرجة الحرارة المرجعية لفاقد الحمل.

يتغير فاقد الحمل مع درجة حرارة الموصل. وقد تؤدي مقارنة رقم فاقد مورد عند درجة حرارة مرجعية معينة برقم مورد آخر عند درجة حرارة مختلفة إلى قرار غير صحيح. وتظهر المشكلة نفسها عندما لا توضح وثائق العطاء ما إذا كانت الفواقد المساعدة مشمولة أو كيفية تصحيح الفواقد. وينبغي أن يوضح تقرير الاختبار الأساس بدلًا من تركه ضمنيًا.

ينبغي كتابة حدود الفاقد باعتبارها قيمًا تعاقدية مضمونة، لا مجرد قيم «نموذجية». ويجب أن يوضح شرط القبول ما يحدث إذا تجاوزت القيم المقاسة الحد المضمون. وفي كثير من المواصفات الفنية، تُقيّم الفواقد بصورة مستقلة لأن فاقد القلب المنخفض جدًا لا يعوض فاقد الحمل المرتفع بصورة غير عادية، ما لم تسمح طريقة تقييم الفاقد في المشروع صراحةً بهذه المقايضة.

يحدد سيناريو التشغيل قيمة الكفاءة التي تستحق وزنًا أكبر

لنفترض محطة توزيع فرعية حضرية تظل مُغذّاة طوال الليل بينما يتغير الطلب خلالها نهارًا. قد يقضي المحول وقتًا طويلًا عند حمل أقل من الحمل المقنن. وفي هذه الحالة، يكون خفض فاقد اللاحمل ذا قيمة خاصة غالبًا لأن القلب يظل ممغنطًا طوال فترة التشغيل. وعلى النقيض، قد يعمل محول يغذي عملية صناعية مستقرة بالقرب من سعته المقننة، مما يزيد أهمية فاقد الملفات وهامش التبريد وارتفاع درجة الحرارة.

ولهذا ينبغي أن يبدأ تقييم الكفاءة بنمط الحمل المتوقع، بدلًا من الاعتماد على kVA المقننة فقط. راجع، كحد أدنى، متوسط التحميل المتوقع وتحميل الذروة والتغير الموسمي وساعات التغذية المتوقعة والمحتوى التوافقي وما إذا كان المحول سيعمل على التوازي مع وحدة أخرى. لا تحل هذه العوامل محل متطلبات الكفاءة الإلزامية، لكنها تساعد في تحديد ما إذا كان توازن الفاقد المختار مناسبًا.

تستحق التوافقيات اهتمامًا خاصًا في الأنظمة الصناعية والأنظمة المتصلة بالطاقة المتجددة. إذ يمكن للأحمال غير الخطية أن تزيد التسخين الإضافي في الملفات والتوصيلات والأجزاء الهيكلية. وقد يتطلب المحول الذي يفي بحدود الفاقد الأساسية تحت شروط اختبار جيبية مراجعة إضافية للتصميم عند توقع تيارات توافقية. والاستجابة الصحيحة ليست افتراض معامل خفض قدرة عام؛ بل تحديد البيئة التوافقية المتوقعة والحصول على تقييم تصميم متوافق مع الخدمة المقصودة.

كيفية مراجعة امتثال المحولات المستند إلى IEC ضمن عملية الفحص عند الاستلام

ينبغي أن يربط الفحص عند الاستلام الوثائق بالمحول الفعلي الذي تم تسليمه. وتكون الشهادة التي تحمل رقم معيار مفيدة فقط عندما يمكن تتبع الطراز والقيمة المقننة والرقم التسلسلي والتكوين المختبر. وتمنع العملية المنضبطة فجوة شائعة: مراجعة وثيقة منتج عامة مع قبول وحدة ذات فواقد أو إعدادات نقرات أو ملحقات مختلفة.

1. تأكيد فئة المحول. تحقق مما إذا كانت الوحدة مغمورة بالزيت أو من النوع الجاف، ومن قدرتها المقننة وقيم الجهد العالي والمنخفض والتردد وترتيب الأطوار وطريقة التبريد وموقع التركيب. وقد تختلف أحكام الكفاءة حسب الفئة.
2. مطابقة الوثائق الحاكمة. قارن بين متطلبات أمر الشراء والرسومات وصحائف البيانات واللوائح المحلية والمعيار المعروض. عالج التعارضات قبل الشحن أو التركيب في الموقع.
3. مراجعة تقارير الاختبارات الروتينية. تحقق من نسبة التحويل والقطبية أو مجموعة المتجهات ومقاومة الملفات حيثما كانت محددة وجهد الممانعة وتيار اللاحمل وفاقد اللاحمل وفاقد الحمل واختبارات العزل والاختبارات المتعلقة بالزيت عند الاقتضاء.
4. التحقق من قيم الفاقد مقابل الضمانات. تأكد من أن القيم المقاسة مرتبطة بالشروط المقننة وأن طرق التصحيح موثقة. لا تقبل حسابًا غير مفسر بدلًا من قيمة اختبار.
5. فحص الإنشاءات والعلامات الظاهرة. تحقق من بيانات لوحة الاسم وتعريف الأطراف ونقاط التأريض ومؤشر مستوى الزيت وأجهزة تخفيف الضغط عند تركيبها وأسطح التبريد وحالة الحشيات وملصقات التحذير.
6. الحفاظ على قابلية التتبع. احتفظ بتقارير الاختبارات والرسومات وسجلات الأرقام التسلسلية ونتائج الفحص وأي انحرافات معتمدة معًا. وهذا ضروري إذا أثيرت لاحقًا تساؤلات بشأن الفواقد أو الضوضاء أو ارتفاع الحرارة.

ينبغي ألا تُفصل الفحوصات المتعلقة بالسلامة عن مراجعة الكفاءة. فالفواقد تتحول إلى حرارة، وتؤثر الحرارة في عمر العزل وحالة الزيت وسلوك الضغط والخلوصات. ولا يمكن اعتبار المحول ذا أرقام الطاقة المقبولة، لكنه يفتقر إلى الحماية الكافية أو أحكام التأريض الصحيحة أو به عوازل اختراق متضررة أو خلوصات تركيب غير مناسبة، وحدة منخفضة الفاقد مقبولة.

يمكن لاختيارات المواد أن تقلل الفاقد، لكنها تتطلب أيضًا تحققًا كاملًا من الأداء

تُختار القلوب المصنوعة من السبائك غير المتبلورة عادةً عندما تكون فواقد اللاحمل المنخفضة جدًا مهمة. إذ يمكن لخصائصها المغناطيسية أن تقلل فواقد الهسترة والتيارات الدوامية مقارنةً بمواد القلب التقليدية، ولا سيما أثناء التغذية المستمرة. ومع ذلك، فإن مادة القلب وحدها ليست معيارًا كاملًا للكفاءة. ويؤثر تصميم الملفات وجودة الموصلات وتجميع القلب ونظام العزل وإنشاء الخزان والتبريد واتساق التصنيع جميعها في النتيجة النهائية المقاسة.

بالنسبة إلى التطبيقات التي تكون فيها التشغيل المستمر وفاقد اللاحمل المنخفض من الأولويات، يمكن تقييم محول SBH15 من السبائك غير المتبلورة وفق المعايير المنضبطة نفسها: القيم المقننة المؤكدة، والمطابقة مع IEC 60076، وقيم الفاقد الموثقة، والملاءمة الحرارية، وحدود الضوضاء، وظروف الموقع. وينبغي تقييم قلبه من السبائك غير المتبلورة وملفاته النحاسية وهيكل العزل المغمور بالزيت وترتيب تبريده ONAN مقارنةً بمواصفات المشروع، بدلًا من اعتبارها دليلًا تلقائيًا على الامتثال.

تمثل الضوضاء أحد المجالات التي قد تخلق فيها قرارات التصميم المرتبطة بالكفاءة مشكلة عملية في التركيب. ويسهم التمدد المغناطيسي للقلب والاهتزاز الهيكلي في صوت المحول. وينبغي أن تكون للمحولات المخصصة للمناطق السكنية أو المباني التجارية أو المواقع ذات متطلبات الضوضاء الصارمة قيمة مستوى صوت معلنة تُقيّم إلى جانب قيم الفاقد. ولا يكفي اختيار قلب فعال إذا تعذر الوفاء بحدود ضوضاء الموقع بعد التركيب.

قد تفرض القواعد الإقليمية متطلبات تتجاوز المطابقة الفنية مع IEC

تُستخدم معايير IEC كثيرًا في المشاريع الدولية، لكن القانون الوطني أو الإقليمي قد يفرض حدود كفاءة إلزامية للمحولات المطروحة في السوق. ويمكن أن تختلف هذه القواعد من حيث النطاق والتعريفات وشروط الاختبار والقدرات التي تشملها. وينبغي لفريق الشراء تحديد سوق الوجهة مبكرًا، لا سيما عندما تُصنّع المعدات في دولة وتُركّب في دولة أخرى.

فعلى سبيل المثال، قد تشير المواصفات إلى أساس اختبار IEC بينما تتطلب وجهة التسليم الامتثال للائحة محلية منفصلة لأداء الطاقة. ولا ينبغي افتراض أن أيًا من المتطلبين يحل محل الآخر. وينبغي للمورد تقديم وثائق واضحة تبين المتطلب الذي يتم الوفاء به وما إذا كان التكوين المعروض يقع ضمن نطاقه.

عندما يستخدم مشروع حدود فاقد خاصة بشركة مرافق، قارنها بندًا بندًا بالحد التنظيمي الأدنى. وقد تكون متطلبات شركة المرافق أكثر صرامة أو قد تستخدم طريقة لرسملة الفاقد تُسند قيمة مالية لفواقد اللاحمل والحمل. وقد تفضل هذه الطريقة تصميمًا مختلفًا عن جدول بسيط للحد الأقصى للفواقد. وينبغي لفريق المراجعة استخدام المعادلة الدقيقة الواردة في وثائق العطاء، وألا يستبدل بها نسبة كفاءة عامة.

علامات تحذيرية تتطلب توضيحًا قبل القبول

• يسرد عرض السعر رقمًا واحدًا لإجمالي الفاقد، لكنه لا يفصل بين فاقد اللاحمل وفاقد الحمل.
• تُذكر قيم الفاقد دون أساس الجهد المقنن أو التردد أو موضع النقرة أو درجة الحرارة.
• يُشار إلى المعيار بصورة عامة، لكن لا يتوفر تقرير اختبار ذي صلة أو سجل مطابقة للقيمة المقننة الموردة.
• يحتوي المحول المعروض على فئة تبريد أو مادة ملفات أو مجموعة متجهات أو نطاق جهد مختلف عن صحيفة البيانات المعتمدة.
• يتم التأكيد على كفاءة الطاقة بينما تغيب نتائج ارتفاع درجة الحرارة والممانعة وقدرة تحمل القصر واختبار العزل الكهربائي.
• تتضمن بيئة التركيب أحمالًا توافقية أو درجة حرارة محيطة مرتفعة أو تهوية مقيدة أو حدودًا حساسة للضوضاء لم تؤخذ في الاعتبار أثناء مراجعة التصميم.

لذلك، فإن المعيار الصحيح لمحولات التوزيع منخفضة الفاقد ليس ببساطة المعيار المطبوع في كتيب أو على لوحة البيانات. بل هو مزيج من لوائح الكفاءة المطبقة والمعايير الفنية المعترف بها للمحولات وضمانات الفاقد التعاقدية وأدلة الاختبار المتحقق منها ومتطلبات السلامة الخاصة بالموقع. وعندما تتوافق هذه العناصر، تصبح كفاءة الطاقة جزءًا قابلًا للقياس من توزيع الطاقة الموثوق، بدلًا من وصف منتج غير مدعوم.
