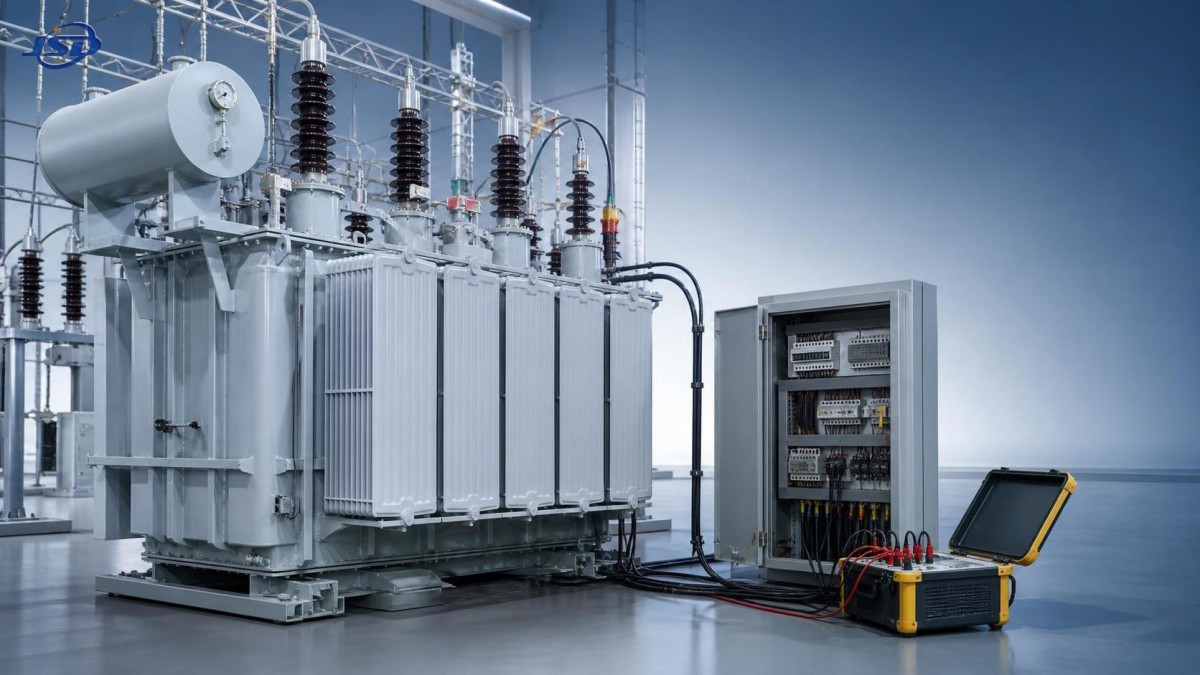

Transformateurs de centrale électrique : principales exigences de protection et d’essai

Une panne de transformateur commence rarement par un événement spectaculaire. Le plus souvent, les premiers signes apparaissent lors d'une inspection de routine du poste, d'une revue de mise en service ou d'un contrôle des relais de protection : une tendance de température qui ne correspond pas à la charge, une signalisation de relais inexpliquée, une anomalie de câblage secondaire ou des valeurs d'essai impossibles à comparer parce que les enregistrements précédents sont incomplets.

Pour les transformateurs de centrales électriques, ces petites incertitudes peuvent devenir de sérieux risques opérationnels. Un schéma de protection peut ne pas isoler un défaut interne assez rapidement, ou déclencher des équipements sains lors d'une perturbation externe. Un résultat d'essai peut être accepté sans confirmer la position de prise, la température ou la méthode instrumentale utilisée. La solution pratique ne consiste pas simplement à effectuer « davantage d'essais ». Elle repose sur un lien rigoureux entre la revue de conception, l'inspection d'installation, les essais fonctionnels de protection, les mesures électriques de référence et des enregistrements maîtrisés.

Commencez par distinguer les défauts internes des perturbations du réseau

La philosophie de protection des transformateurs de centrales électriques doit d'abord distinguer les défauts situés à l'intérieur de la zone de protection du transformateur des conditions anormales provenant de l'extérieur. Les défauts internes d'enroulement, défauts de noyau, défaillances de traversées, défauts de conducteurs de raccordement et dégradations d'isolation exigent une isolation rapide et sélective. Les courts-circuits externes, les surcharges, les fluctuations de tension et les conditions d'appel de courant exigent une protection qui soutienne le transformateur sans provoquer de déclenchements inutiles.

Cette distinction paraît élémentaire, mais c'est là que commencent de nombreux problèmes de coordination. Un réglage de relais copié d'une autre installation peut ne pas correspondre au groupe vectoriel, aux rapports des TC, à la plage de prises, au mode de mise à la terre ou au niveau de défaut du poste réel. Même une fonction de relais correctement sélectionnée peut se comporter de manière incorrecte si la polarité, l'association des phases, la mise à la terre secondaire des TC ou le câblage de déclenchement n'ont pas été vérifiés de bout en bout.

Avant la mise sous tension, l'équipe technique responsable doit disposer d'un schéma unifilaire à jour, d'un schéma de protection, d'un schéma de câblage, des données des TC et TT, des données de plaque signalétique du transformateur et des réglages de relais approuvés. Ces documents doivent être cohérents entre eux. Dans le cas contraire, les seuls résultats d'essais sur site ne peuvent pas prouver que l'ensemble du schéma est fiable.

Les fonctions de protection nécessitant une revue approfondie

La protection différentielle constitue normalement la protection primaire à grande vitesse des principaux transformateurs de centrales électriques. Elle compare le courant entrant et sortant de la zone protégée. En conditions normales et lors de défauts externes, le relais doit rester stable après compensation des rapports et des phases. En cas de défaut interne, il doit fonctionner rapidement.

Lors de la revue, prêtez une attention particulière à la compensation du groupe vectoriel, aux rapports des TC de chaque côté, à la polarité des TC, à la plage de prises du transformateur ainsi qu'à la logique de retenue ou de blocage harmonique. L'appel magnétisant peut produire un courant différentiel élevé lorsqu'un transformateur est mis sous tension. Un relais différentiel qui n'identifie pas correctement cet appel peut déclencher immédiatement après la fermeture. À l'inverse, des réglages de retenue excessifs peuvent réduire la sensibilité aux véritables défauts internes. Ces deux situations doivent être testées par rapport à l'étude de protection approuvée, plutôt que réglées intuitivement sur le terrain.

La protection différentielle restreinte de terre est couramment appliquée lorsqu'une détection sensible des défauts à la terre près du neutre d'un enroulement mis à la terre est nécessaire. Son efficacité dépend fortement de la relation correcte entre les TC de phase, les TC de neutre et le dispositif de mise à la terre. Une résistance de mise à la terre du neutre, un neutre directement mis à la terre ou un système mis à la terre par impédance modifie le courant de défaut à la terre disponible et, par conséquent, les réglages appropriés.

Les protections contre les surintensités et les défauts à la terre sont généralement utilisées comme protections de secours. Elles peuvent couvrir les défauts externes du transformateur, les défauts des départs en aval ou les défaillances de la protection primaire. La coordination temps-courant est importante. Un relais de secours doit éliminer un défaut persistant lorsque cela est nécessaire, mais ne doit pas agir plus rapidement que la protection la plus proche du défaut sans raison justifiée.

La protection thermique traite une voie de défaillance différente. La durée de vie des enroulements et de l'isolation est fortement influencée par la température. Les unités immergées dans l'huile peuvent utiliser des indicateurs de température d'huile en partie supérieure et d'enroulement, tandis que les unités sèches utilisent couramment des capteurs de température intégrés et une logique de contrôleur. Les niveaux d'alarme et de déclenchement doivent être clairement attribués. Une alarme non raccordée à un point surveillé présente peu d'intérêt ; un niveau de déclenchement sans interface vérifiée avec le disjoncteur est tout aussi incomplet.

Pour les transformateurs remplis d'huile, les dispositifs de pression soudaine, actionnés par gaz, de niveau d'huile et de décompression peuvent faire partie du système de protection selon la conception du transformateur. Ces fonctions ne doivent pas être transférées aveuglément aux équipements secs. Les transformateurs en résine moulée ne contiennent pas d'huile isolante ; les fonctions de niveau d'huile ou de relais gaz ne s'appliquent donc pas. Leur protection se concentre plus généralement sur la température des enroulements, le fonctionnement des ventilateurs de refroidissement lorsqu'ils sont installés, les circuits de déclenchement en cas de surtempérature, les conditions de ventilation et l'état de l'isolation.

Les essais de protection doivent prouver l'ensemble de la chaîne de déclenchement

Un essai d'injection sur relais est nécessaire, mais ne constitue pas l'essai complet de mise en service. Il valide la mesure et la logique du relais dans des conditions simulées. Il ne prouve pas automatiquement que le bon disjoncteur déclenche, que la signalisation parvient à l'emplacement prévu ou que la logique de verrouillage fonctionne comme prévu.

Une séquence de mise en service utile commence par la confirmation des documents et une inspection visuelle. Vérifiez le modèle et le micrologiciel du relais, le cas échéant, les fichiers de réglages approuvés, les raccordements des TC et TT, la tension d'alimentation de déclenchement, les repères des bornes, la mise à la terre du tableau et la séparation des câbles. Confirmez que les liaisons d'essai temporaires, les blocs de court-circuitage et les pontages de mise en service sont identifiés et retirés ou remis dans leur position normale avant la mise sous tension.

L'injection secondaire peut ensuite vérifier les valeurs de seuil, la temporisation, le comportement directionnel lorsqu'il est utilisé, le comportement de retenue harmonique, les contacts d'alarme, les contacts de sortie et les équations logiques. Pour la protection différentielle, le plan d'essais doit inclure des conditions de courant traversant équilibré, des conditions de défaut interne simulé et des essais démontrant la stabilité dans des scénarios appropriés de défaut externe. Les enregistrements d'essai doivent indiquer la grandeur injectée, le résultat attendu, le résultat réel, la référence du réglage de relais, l'identification de l'instrument d'essai et tout écart.

Une injection primaire ou une autre vérification de bout en bout peut être appropriée lorsqu'elle est réalisable et sûre. Cela est particulièrement utile lorsqu'il existe une incertitude concernant la polarité des TC, l'identification des phases, les circuits de mesure ou l'intégralité du câblage de déclenchement. Lorsque l'injection primaire n'est pas réalisable, un essai secondaire de bout en bout soigneusement contrôlé doit néanmoins vérifier chaque élément de protection jusqu'à l'interface correcte de verrouillage et de disjoncteur.

La surveillance du circuit de déclenchement mérite une attention particulière. Une sortie de relais saine ne garantit pas un circuit de déclenchement sain. Vérifiez la disponibilité de l'alimentation CC, la continuité de la bobine de déclenchement, le retour d'information des contacts auxiliaires, le fonctionnement du relais de verrouillage, le comportement de blocage de fermeture du disjoncteur après verrouillage et l'indication d'alarme en cas de perte d'intégrité du circuit de déclenchement. Tout contournement utilisé pendant les essais doit comporter une étape documentée de rétablissement et une confirmation indépendante avant la réception.

Les essais électriques établissent la référence de fonctionnement du transformateur

Les essais de protection déterminent si le transformateur sera correctement isolé. Les essais électriques déterminent si le transformateur et ses raccordements sont dans un état acceptable avant mise en service. L'étendue exacte des essais dépend du type de transformateur, de la classe de tension, des spécifications du projet, des instructions du fabricant, des normes applicables et de l'état de l'unité après transport et installation.

Pour les transformateurs de centrales électriques, les mesures courantes d'acceptation et de mise en service comprennent la résistance d'isolement et l'indice de polarisation lorsque cela est approprié, la résistance des enroulements, le rapport de transformation, la confirmation du groupe vectoriel ou du déphasage, le courant d'excitation, l'équilibre magnétique lorsqu'il est spécifié, les essais de capacité et de facteur de dissipation des systèmes d'isolation et des traversées lorsque cela s'applique, ainsi que les essais des parafoudres, câbles et raccordements de mise à la terre associés.

L'essai de résistance des enroulements est particulièrement utile après le transport, des travaux sur le changeur de prises, un rebranchement des conducteurs ou en cas de problèmes de contact suspectés. Les mesures doivent être effectuées avec un courant d'essai stable et laissées au repos jusqu'à stabilisation. Comparer les phases sans corriger la température peut susciter des inquiétudes injustifiées, notamment lorsque la température des conducteurs diffère des relevés précédents. Pour les unités équipées de changeurs de prises, les résultats doivent être enregistrés pour chaque position de prise pertinente, et le fonctionnement du changeur de prises doit être évalué selon la procédure spécifiée pour cet équipement.

L'essai de rapport de transformation aide à identifier les erreurs de raccordement des enroulements, les positions de prise incorrectes, les spires court-circuitées ou les connexions de phase non concordantes. Le rapport attendu doit se fonder sur la tension réelle de plaque signalétique et la prise sélectionnée, et non uniquement sur la tension nominale du réseau. La confirmation du groupe vectoriel est tout aussi importante, car une erreur de déphasage peut affecter le fonctionnement en parallèle et la stabilité de la protection différentielle.

Les valeurs de résistance d'isolement ne doivent jamais être évaluées à partir d'un seul chiffre. La tension d'essai, la température ambiante, l'humidité, la température de l'isolation, la durée de l'essai, l'historique d'exploitation et les recommandations du fabricant influencent tous l'interprétation. Un transformateur sec exposé à des conditions de chantier humides peut nécessiter un séchage ou une action corrective avant mise sous tension, mais la décision doit reposer sur une évaluation complète de l'état plutôt que sur une mesure isolée.

Les normes fournissent un cadre, mais ne remplacent pas l'ingénierie propre au projet

La série IEC 60076 constitue une famille de références majeure pour les transformateurs de puissance. Ses différentes parties traitent des exigences générales, de l'échauffement, des niveaux d'isolation et essais diélectriques, de la capacité de tenue aux courts-circuits, des recommandations de charge et des exigences relatives aux transformateurs secs. IEC 60076-11 est particulièrement pertinente lors de l'examen des transformateurs secs. Les normes nationales, les exigences du réseau, les spécifications contractuelles et les règles locales de sécurité électrique peuvent ajouter d'autres exigences.

Le point pratique essentiel consiste à identifier les documents applicables contractuellement et techniquement avant le début des essais. Un essai mentionné dans une norme peut être un essai de série en usine, un essai de type, un essai spécial ou un essai sur site selon l'équipement et les spécifications. Les certificats d'essais d'usine sont précieux, mais ils ne remplacent pas la vérification sur site après l'expédition, le stockage, l'assemblage, le raccordement des câbles, le câblage de protection et l'installation finale.

Les critères d'acceptation doivent être convenus à l'avance. « Dans les tolérances » ne suffit pas si la source de tolérance n'est pas identifiée. Utilisez les valeurs documentées du fabricant, les plans approuvés, les normes applicables et les procédures d'essai du projet. Lorsqu'un résultat diffère des attentes, vérifiez d'abord la configuration d'essai, les points de raccordement, la température d'essai, la position de prise et l'état de l'instrument. Répéter une mesure sans maîtriser ces variables peut créer davantage de confusion que de clarté.

Une installation sèche nécessite des points d'attention différents

Dans les postes intérieurs, les sites industriels, les hôpitaux, les centres de données, les installations minières et les installations d'énergie renouvelable, les transformateurs secs sont souvent choisis lorsque les performances au feu et l'absence de fuite d'huile sont des considérations importantes. Leur approche de protection et de maintenance doit refléter leur construction et leur environnement.

Par exemple, untransformateur de distribution sec en résine moulée 33 kV peut être configuré pour des fonctions de distribution avec une entrée de 33 kV et une sortie de 0.4 kV, sous réserve de la conception sélectionnée et des exigences du projet. Sa construction en résine moulée exige une attention particulière à la détection de température, à la logique de commande des ventilateurs, aux dégagements de ventilation, à l'accumulation de poussière, au couple de serrage des raccordements et aux signes de cheminement superficiel ou de fissuration. Ses performances au feu déclarées de classe F1 et ses fonctions intégrées de protection thermique ne dispensent pas de vérifier que les signaux d'alarme, de démarrage des ventilateurs et de déclenchement fonctionnent correctement après l'installation.

Pour les unités en résine moulée, inspectez les bobines et les surfaces isolantes sous un éclairage adapté avant la mise sous tension. Recherchez toute contamination, tout matériau étranger non fixé, tout dommage mécanique, tout problème lié à l'humidité et toute restriction du flux d'air de refroidissement. Vérifiez que les terminaisons de câbles n'imposent pas de contraintes mécaniques excessives aux traversées ou aux bornes. Si un refroidissement par air forcé est utilisé pour supporter une charge plus élevée, confirmez le sens de rotation des ventilateurs, les points de consigne du contrôleur, les alarmes de défaillance de ventilateur et les limites de fonctionnement établies par le fabricant.

Les enregistrements font partie du système de protection

Lorsqu'un défaut, une alarme ou une température anormale survient des mois plus tard, la référence la plus utile est généralement la base de référence de mise en service. Conservez un dossier maîtrisé contenant les détails de la plaque signalétique, les certificats d'usine, les enregistrements d'inspection d'installation, les réglages de relais, les rapports d'essais, les schémas de câblage tels que réalisés, les preuves d'essais fonctionnels de déclenchement et les écarts approuvés. Évitez de laisser des informations critiques uniquement dans des fils de courriels ou sur l'ordinateur portable d'un technicien individuel.

Pendant l'exploitation, suivez les tendances de charge, les indications de température, l'état des équipements de refroidissement, les événements d'alarme, les alarmes d'autosurveillance des relais et les valeurs d'essai pertinentes. Une variation par rapport à la référence peut être plus significative qu'une valeur considérée isolément. Si une protection fonctionne, conservez les enregistrements d'événements et les données de perturbation du relais avant de réinitialiser l'équipement. Cela aide à distinguer un véritable événement électrique d'un problème de câblage, de réglages, de TC ou d'alimentation auxiliaire.

La fiabilité des transformateurs de centrales électriques dépend d'une chaîne de détails vérifiés : des fonctions de protection appropriées, des réglages correctement conçus, un bon état électrique, des circuits de déclenchement testés et des enregistrements utilisables ultérieurement. Lorsque chaque maillon est vérifié par rapport à la conception et à l'installation réelles du transformateur, plutôt que supposé à partir d'un modèle générique, le risque de pannes évitables est beaucoup plus facile à maîtriser.
