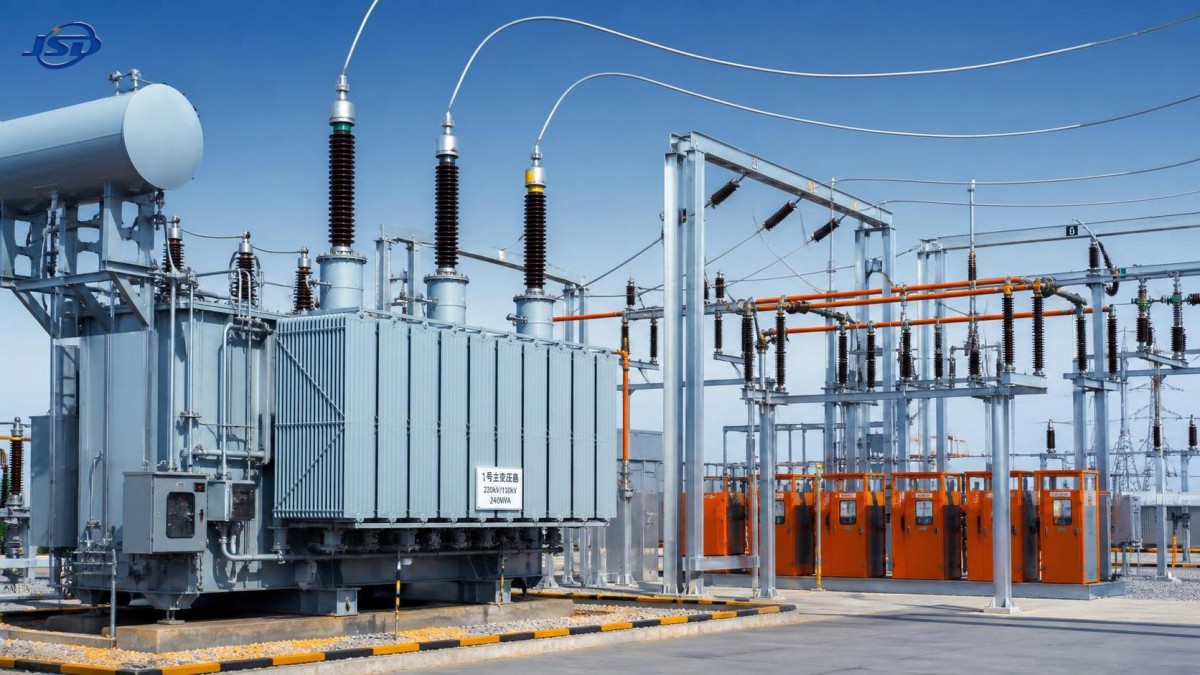

ماذا يفعل المحول الرئيسي للطاقة في محطة فرعية للجهد العالي؟

ما وظيفة محول القدرة الرئيسي في محطة فرعية ذات جهد عالٍ؟

يُعد محول القدرة الرئيسي العمود الفقري لمحطة فرعية ذات جهد عالٍ. وتتمثل مهمته الأساسية، من حيث المبدأ، في تحويل الكهرباء من مستوى جهد إلى آخر لكي تنتقل الطاقة بكفاءة عبر الشبكة ثم تُستخدم بأمان من قِبل الشبكات اللاحقة والصناعات وأنظمة النقل والمجتمعات.

لكن من الناحية العملية، يؤدي محول القدرة الرئيسي أكثر بكثير من مجرد «رفع الجهد أو خفضه». فهو يقع عند حد فاصل حاسم بين أجزاء مختلفة من النظام الكهربائي. ويؤثر في مقدار القدرة التي يمكن للمحطة الفرعية توفيرها، ومدى استقرار الجهد المحلي تحت الحمل، وكيفية إدارة الأعطال، ومدى سهولة توسيع الشبكة لاحقاً. وعندما لا يكون هذا المحول متاحاً، فقد يلزم تحويل جزء كبير من النظام المتصل أو تقليصه أو إخراجه من الخدمة.

بالنسبة إلى أي شخص يبحث في معدات المحطات الفرعية، فإن السؤال المفيد لا يقتصر على ماهية المحول، بل يشمل أيضاً الدور الذي يؤديه في التدفق الفعلي للطاقة. وتعتمد الإجابة على ما إذا كانت المحطة الفرعية تربط محطة توليد بشبكة النقل، أو تنقل الطاقة بين مستويات جهد النقل، أو تغذي نظام توزيع إقليمياً. ويبقى المبدأ الكهربائي الأساسي نفسه، بينما قد تختلف أولويات التصميم اختلافاً كبيراً.

جسر الجهد داخل المحطة الفرعية

يتم نقل الكهرباء بجهد عالٍ لأن الجهد الأعلى يسمح بنقل الكمية نفسها من الطاقة بتيار أقل. ويقلل التيار الأقل عموماً من الفواقد المقاومة في الموصلات ويجعل النقل لمسافات طويلة أكثر عملية. إلا أن جهد النقل هذا مرتفع جداً بالنسبة إلى معظم المستخدمين النهائيين والعديد من الشبكات المحلية. وينشئ محول القدرة الرئيسي جسراً بين هذه المستويات.

في محطة فرعية للتحويل من النقل إلى التوزيع، على سبيل المثال، قد يستقبل المحول الطاقة من خط جهد عالٍ ويخفضها إلى مستوى جهد متوسط للمغذيات الخارجة. وقد تخدم هذه المغذيات بعد ذلك محطات فرعية أخرى، أو مناطق تجارية، أو مصانع، أو وصلات للطاقة المتجددة، أو شبكات توزيع حضرية. وفي منشأة توليد، غالباً ما ينعكس الاتجاه: إذ يرفع محول المولد الجهد لكي تدخل الطاقة المولدة إلى نظام النقل بكفاءة.

ولهذا السبب، يشير مصطلحمحول القدرة الرئيسي عادةً إلى أكثر من وحدة مساعدة صغيرة. فهو غالباً المحول الأعلى سعة في المحطة الفرعية وأحد الأصول التي يُخطط على أساسها تجهيز المفاتيح الكهربائية للمحطة وترتيبات الحماية والتخطيط المدني وتجهيزات التبريد واستراتيجية الصيانة.

كيف يغير الجهد دون تغيير التردد

يعمل المحول من خلال الحث الكهرومغناطيسي. إذ يولد التيار المتناوب في أحد الملفات مجالاً مغناطيسياً متغيراً في قلب فولاذي صفائحي. ويستحث هذا المجال المتغير جهداً في ملف آخر. وتحدد العلاقة بين عدد لفات الملفين الابتدائي والثانوي ما إذا كان الجهد سيرتفع أو ينخفض.

والنقطة المهمة هي أن محول القدرة التقليدي يغير الجهد، لكنه لا يغير التردد عادةً. فدخل بتردد 50 Hz يبقى بتردد 50 Hz عند الخرج، وينطبق الأمر نفسه على نظام 60 Hz. ويتطلب تحويل التردد معدات إلكترونيات قدرة، وليس محولاً قياسياً وحده.

لا توجد وصلة كهربائية مباشرة بين الملفات في محول نموذجي ذي ملفين. إذ تنتقل الطاقة عبر المجال المغناطيسي في القلب. ويوفر هذا الفصل عزلاً كهربائياً مفيداً، إلا أنه لا ينبغي الخلط بينه وبين الحماية الكاملة للنظام. فما زال ترتيب التأريض وتنسيق العزل ومانعات الصواعق وقواطع الدائرة والمرحلات وإجراءات التشغيل هي التي تحدد مدى أمان استجابة المحطة الفرعية للأعطال الفعلية والجهود الزائدة.

أكثر من تحويل الجهد: التنظيم والعزل وسلوك الشبكة

يساعد المحول المصمم جيداً المحطة الفرعية على إبقاء الجهد ضمن نطاق تشغيل مقبول مع تغير الطلب. فالحمل نادراً ما يكون ثابتاً. إذ تبدأ المحركات الصناعية وتتوقف، ويتذبذب توليد الطاقة المتجددة، ويرتفع الطلب اليومي بصورة حادة في بعض الشبكات. وإذا انحرف الجهد في جهة الاستقبال أكثر من اللازم، فقد يتأثر أداء المعدات وموثوقية الشبكة.

ولهذا السبب، تستخدم العديد من المحولات الرئيسية مغيرات النقرات. ويمكن لمغير النقرات تحت الحمل ضبط نسبة التحويل أثناء وجود الجهد، مما يسمح للمحطة الفرعية بتنظيم الجهد الثانوي دون انقطاع التغذية. وهذه قدرة قيمة، لكنها تضيف أيضاً تعقيداً ميكانيكياً. ووفقاً للخبرة التشغيلية، تستحق حالة مغير النقرات اهتماماً وثيقاً لأنه مكون متحرك يعمل داخل آلة كهربائية تكون ساكنة إلى حد كبير في ما عدا ذلك. ولا ينبغي أن تركز خطة الصيانة على خزان المحول وملفاته فقط.

تمثل مجموعة المتجهات الخاصة بالمحول مسألة عملية أخرى. فتؤثر توصيلات الملفات وإزاحة الطور في كيفية تشغيل المحولات على التوازي، وسلوك تيارات التسلسل الصفري أثناء أعطال التأريض، وكيفية التعامل مع التوافقيات. وقد يبدو المحول مناسباً بناءً على تصنيف الجهد وMVA فقط، لكنه قد لا يكون ملائماً إذا لم تتوافق مجموعة المتجهات أو ترتيب المحايد أو الممانعة مع النظام المحيط.

ومن السهل بشكل خاص إغفال الممانعة في المناقشات المبكرة. فهي تحد تيار العطل إلى حد ما، لكنها تسبب أيضاً هبوطاً في الجهد تحت الحمل. ولا تعني الممانعة المنخفضة جداً أنها أفضل تلقائياً؛ إذ يمكن أن تزيد تيار القصر المتاح وتفرض متطلبات إضافية على القواطع والمفاتيح الكهربائية. وقد تجعل الممانعة العالية جداً تنظيم الجهد أكثر صعوبة. ويجب تنسيق التوازن المناسب عبر المحطة الفرعية بأكملها، لا اختياره بصورة منفصلة.

ما الذي يحدد حجم وتصميم المحول الرئيسي؟

يبدأ اختيار المحول من الشبكة، وليس من تصنيف في كتالوج. وعادة ما يدرس المهندسون الطلب الحالي، والنمو المتوقع للأحمال، وجهد التغذية، وجهد الخرج المطلوب، وفلسفة التكرار، ومستوى الأعطال، والمناخ، وموقع التركيب، وقيود النقل. وسيواجه المحول المصمم لمحطة فرعية حضرية مدمجة داخلية مجموعة تنازلات مختلفة عن محول مركب في الهواء الطلق عند نقطة تجميع للطاقة المتجددة في موقع بعيد.

ويعد التبريد مثالاً واضحاً. يعتمد تبريد الزيت الطبيعي والهواء الطبيعي، الذي يُختصر عادةً بـ ONAN، على الدوران الطبيعي لزيت العزل والهواء المحيط. وهو مستخدم على نطاق واسع وبسيط نسبياً. وقد تتطلب التطبيقات ذات السعات الأعلى مراحل تبريد إضافية باستخدام مراوح أو مضخات، تبعاً للواجب الحراري المحدد. ويعتمد الاختيار الصحيح على ملف التحميل والظروف المحيطة وقدرة الموقع على الصيانة وارتفاع درجة الحرارة المقبول. وقد تكون الوحدة مناسبة كهربائياً على الورق، لكنها تتعرض لإجهاد تشغيلي إذا لم تعكس افتراضات التبريد ظروف الموقع.

كما يحتاج مستوى العزل إلى تنسيق دقيق مع جهد النظام الفعلي وبيئة الارتفاعات المتوقعة. ويؤثر التعرض للصواعق وجهود الفصل ووصلات الكابلات وطول الخط وموضع مانعات الصواعق جميعها في واجب العزل. وهذا أحد الأسباب التي تجعل شراء المحولات يتطلب معلومات واضحة عن النظام، بدلاً من مجرد طلب «جهد عالٍ داخل، وجهد أقل خارج».

بالنسبة إلى إنشاء الشبكات والتصنيع الصناعي ومنشآت الطاقة الجديدة ومشروعات البنية التحتية، فإن التشغيل الموثوق يكون عادةً نتيجة لعدة قرارات مترابطة: تصميم كهرومغناطيسي سليم، ومواد مناسبة، وتصنيع مضبوط، ومتطلبات اختبار صحيحة، وتنسيق للحماية، وانضباط في التركيب. وتعالج شركات مثل Jinshida Electric Power Technology Co., Ltd. معدات نقل وتوزيع الطاقة مع مراعاة هذا السياق التشغيلي الأوسع، بدلاً من التعامل مع المحول باعتباره صندوقاً مستقلاً.

المحول جزء من نظام حماية، وليس بديلاً عنه

نظراً إلى أن المحول الرئيسي يمثل تركيزاً كبيراً للطاقة، فإنه يُحمى من المشكلات الداخلية والخارجية على حد سواء. ويُستخدم عادةً نظام الحماية التفاضلية لاكتشاف أعطال الملفات أو القلب الداخلية من خلال مقارنة التيارات الداخلة إلى منطقة الحماية والخارجة منها. وقد تعالج مخططات أخرى التيار الزائد وأعطال التأريض والإفراط في الفيض ودرجة الحرارة وتغيرات الضغط ومستوى الزيت وتعطل التبريد. ويعتمد التصميم الدقيق للمرحلات على بنية المحول وفلسفة حماية المحطة الفرعية.

يجب تنسيق إعدادات الحماية بعناية. فالمرحل الذي يفصل ببطء شديد قد يسمح للعطل بإحداث ضرر أكبر. أما المرحل المضبوط بحساسية مفرطة فقد يفصل معدات سليمة أثناء الاضطرابات المؤقتة. ولا يتعلق الأمر بمجرد إضافة المزيد من وظائف الحماية. بل يتطلب فهماً لتيار اندفاع المحول وقدرته على تحمل الأعطال العابرة وتأثيرات موضع النقرات وطريقة التأريض وتنسيق القواطع في المنبع والمصب.

كما أن المراقبة الروتينية للحالة مهمة. وغالباً ما يهتم المشغلون بحالة الزيت واتجاهات الغازات المذابة عند الاقتضاء ودرجات حرارة الملفات والزيت وحالة العوازل ومعدات التبريد ومقاومة العزل وأداء مغير النقرات. وتكون القراءات الفردية أقل فائدة من الاتجاهات التي تُفسر إلى جانب سجل التحميل وأحداث التشغيل. ويستحق التغير المفاجئ بعد عطل أو حمل زائد أو تدخل صيانة تدقيقاً أكبر من قيمة مستقرة تمت ملاحظتها مع مرور الوقت.

لماذا قد تختلف متطلبات المحولات الصناعية

ليست كل المحولات المتصلة بمحطة فرعية ذات جهد عالٍ مخصصة لخدمة حمل توزيع تقليدي. فالعمليات الصناعية مثل التحليل الكهربائي والطلاء الكهربائي والمعادن والمعالجة الكيميائية والتعدين والنقل بالسكك الحديدية وتطبيقات إلكترونيات القدرة يمكن أن تولد ظروفاً كهربائية شديدة المتطلبات. وقد تُدخل أحمال المقومات، على سبيل المثال، توافقيات أو تيارات عالية أو دورات حمل غير اعتيادية أو متطلبات أكثر صرامة لاستقرار الجهد والعزل.

في هذه الحالات، قد يغذي المحول الرئيسي محول عمليات مخصصاً بدلاً من تغذية دوائر التوزيع العادية مباشرةً. ويمكن أن يوفرمحول العزل والمقوم الخاص تحويل الجهد والعزل الكهربائي لمعدات المقومات، مع المساعدة في الحد من التداخل بين الحمل الصناعي ونظام الإمداد الأوسع. وقد تغطي التكوينات المتاحة سعات من 50 kVA إلى 5000 kVA، ومدخلات جهد عالٍ مثل 6 kV و10 kV و20 kV أو 35 kV، ومخارج جهد منخفض مخصصة، وتوصيلات ثلاثية الطور تشمل Dyn11 أو Yyn0. ومع ذلك، يظل التكوين الصحيح معتمداً على طوبولوجيا المقوم ودراسة التوافقيات وترتيب التأريض وواجب العملية.

تكون الملفات النحاسية والتبريد المناسب وتصميم العزل ذات أهمية خاصة عندما يكون التشغيل مستمراً أو يُتوقع حدوث أحمال زائدة. وتُعد IEC 60076 عائلة معايير يُشار إليها بشكل شائع لمحولات القدرة، لكن الامتثال لمعيار عام للمحولات لا يحدد بمفرده كل المتطلبات الخاصة بكل عملية. وينبغي أن توضح المشروعات التي تتضمن مقومات تحميل التوافقيات وحدود درجة الحرارة وواجب القصر وتنظيم الجهد الثانوي في المواصفات الفنية.

مفاهيم خاطئة شائعة عند تقييم محولات المحطات الفرعية

من المفاهيم الخاطئة الشائعة أن سعة المحول ينبغي أن تطابق ببساطة الحمل المتصل الحالي. وفي الواقع، قد يحتاج المخططون إلى مراعاة الطلب المستقبلي والتحميل في حالات الطوارئ وفقدان وحدة متوازية والتكلفة العملية للاستبدال أو الانقطاع لاحقاً. كما أن زيادة الحجم دون سبب ليست مثالية، إذ يجب أخذ التكلفة الرأسمالية وفواقد اللاحمل في الحسبان. والنهج المنطقي هو دراسة توقعات الحمل ومتطلبات موثوقية الشبكة معاً.

وثمة خطأ آخر يتمثل في التعامل مع جهد لوحة البيانات باعتباره سؤال التصميم كاملاً. فنسبة الجهد والتصنيف والممانعة ومجموعة المتجهات ونطاق النقرات ومستوى العزل وفئة التبريد وترتيب الأطراف وقيود الضوضاء ووزن النقل وواجهات الحماية كلها تؤثر في ما إذا كانت المعدات ستعمل بسلاسة في الموقع. وتصبح هذه التفاصيل أكثر تكلفة بكثير عند تغييرها بعد تثبيت الأعمال المدنية ومسارات الكابلات وواجهات المفاتيح الكهربائية.

ومن المفيد أيضاً الفصل بين الموثوقية وفكرة أن المحول لا ينبغي أن يحتاج أبداً إلى اهتمام. فالمعدات الموثوقة لا تزال بحاجة إلى الفحص والاختبار ومسارات تبريد نظيفة وإدارة مناسبة للزيت عند استخدام التصميمات المملوءة بالزيت وسجلات تُظهر الاتجاهات غير الطبيعية. وليس برنامج الصيانة العملي اعترافاً بالضعف؛ بل هو جزء من كيفية بقاء الأصل طويل العمر جديراً بالاعتماد.

طريقة عملية لفهم دوره

أبسط وصف هو أن محول القدرة الرئيسي يجعل الطاقة ذات الجهد العالي قابلة للاستخدام في المرحلة التالية من الشبكة. أما الوصف الأكثر اكتمالاً فهو أنه يحدد العلاقة الكهربائية بين نظامين: مستوى الجهد، والسعة المتاحة، وسلوك الأعطال، وسلوك التأريض، وفي العديد من المحطات الفرعية، جودة الجهد الموفر للأحمال المتصلة.

عند تقييم محول لمشروع ما، ابدأ بالمخطط الأحادي الخط وظروف التشغيل بدلاً من البدء بطراز محول مفضل. وتحقق مما يمكن للنظام الوارد توفيره، وما يحتاج إليه النظام الصادر، وكيف ستعمل المحطة أثناء الحالات الطارئة، وما الأحمال التي قد تُضاف لاحقاً. وعادةً ما تكشف هذه العملية ما إذا كان الاهتمام الرئيسي هو السعة أو تنظيم الجهد أو واجب التوافقيات أو تنسيق العزل أو التكرار أو بيئة الموقع. ويكون المحول أكثر موثوقية عندما يعكس تصميمه تلك الظروف الفعلية منذ البداية.
