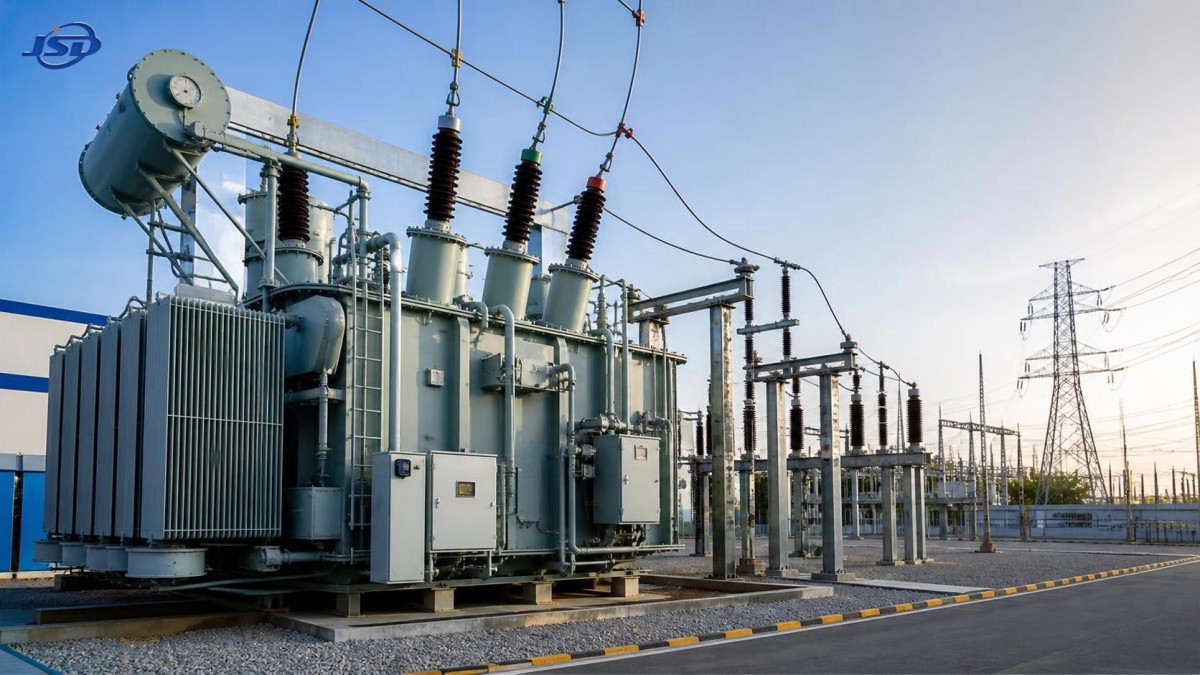

كيفية تحديد مواصفات محول محطة توليد الطاقة لضمان تشغيل موثوق للوحدة

خلال مرحلة التصميم النهائي لوحدة التوليد، غالبًا ما يبدو اختيار المحول مهمة معدات مباشرة: تأكيد جهد المولد، واختيار نسبة الرفع، ومواءمة قدرة MVA، وإصدار المواصفة. وتظهر الصعوبة عادةً لاحقًا، عندما تبدأ الدراسات الكهربائية، والمخطط المدني، وفلسفة الحماية، ومراجعة كود الشبكة، ووثائق المشتريات في التعارض مع بعضها بعضًا.

قد يظل محول محطة الطاقة الذي يبدو مناسبًا في مخطط أحادي الخط مولّدًا لقيود تشغيلية بعد التشغيل. فقد يعقّد اختيار ممانعة هامشية تنسيق قدرة تحمل الأعطال. وقد يؤدي ترتيب تبريد غير مناسب إلى خفض القدرة المتاحة أثناء الطقس الحار. وقد يترك نطاق النقرات المحدد بشكل سيئ الوحدة غير قادرة على الحفاظ على جهد جانب الشبكة المطلوب في ظروف قدرة غير فعالة واقعية. هذه ليست تفاصيل تقنية معزولة؛ فهي تؤثر في تخطيط التوقفات، ومرونة توزيع حمل الوحدة، وإمكانية الوصول للصيانة، وتكلفة تصحيح المشكلات بعد التركيب.

النهج الأكثر موثوقية هو تحديد مواصفات المحول بناءً على سلوك تشغيل وحدة التوليد، بدلًا من الاعتماد على تصنيف لوحة البيانات وحده. ويعني ذلك تحويل دراسات الشبكة وبيانات المولد وظروف الموقع ومتطلبات الحماية وتوقعات دورة الحياة إلى متطلبات تعاقدية واضحة قبل مقارنة العروض.

ابدأ بحالة التشغيل التي تسبب أكبر ضغط

تُبنى العديد من المواصفات حول التوليد المقنن عند درجة حرارة محيطة عادية. وهذا ضروري، لكنه غير كافٍ. والسؤال الأكثر فائدة هو: في أي حالة تشغيل سيكون المحول أقرب إلى حدوده، وماذا يحدث إذا استمرت تلك الحالة؟

في تطبيق رفع جهد المولد، قد تكون الحالة الحرجة هي تصدير أقصى قدرة فعالة مقترنًا بدعم القدرة غير الفعالة، أو حمل خدمات المحطة المرتفع، أو ارتفاع درجة الحرارة المحيطة، أو انخفاض توافر التبريد، أو جهد شبكة يختلف عن القيمة الاسمية. وبالنسبة لمحطة متصلة بشبكة ضعيفة، فقد يكون الأمر هو انحراف الجهد بعد اضطراب. وبالنسبة لمحطة رفع جهد للطاقة المتجددة، قد يتمثل القلق في دورات التحميل غير المنتظمة وإجراءات التحكم المتكررة في الجهد.

قبل كتابة بنود المعدات، اجمع المدخلات التي تحدد واجب التشغيل الفعلي:

• قدرة المولد المقننة بوحدة MVA، وجهد الأطراف، ونطاق معامل القدرة، وحدود فرط الإثارة المسموح بها.
• الجهد الاسمي لجانب الشبكة، ونطاق جهد التشغيل، وسلوك التحكم في جهد نقطة الربط المطلوب.
• ملف التحميل المتوقع، بما في ذلك التشغيل المستمر، والذروات الموسمية، والتشغيل الدوري، وفلسفة التحميل في حالات الطوارئ.
• ترتيب الأحمال المساعدة وما إذا كانت خدمات المحطة تُغذّى عبر ملف ثالثي أو محول منفصل.
• مستوى القصر المتاح عند قضبان الجهد العالي وأزمنة إزالة الأعطال الخاصة بالمشروع.
• درجة الحرارة المحيطة، والارتفاع، وشدة التلوث، والمتطلبات الزلزالية، والتعرض للرياح، وقيود التركيب.

ينبغي ضبط هذه المدخلات في وثيقة أساس تصميم واحدة. فإذا استخدم مورد المولد قيمة MVA، واستخدمت دراسة الشبكة قيمة أخرى، واستخدم طلب المحول قيمة ثالثة، فستصبح مقارنة العروض مضللة. ولا يمكن لمصنع المحول التصميم إلا وفق المعلومات الصادرة إليه.

لا تختَر قدرة MVA بنسخ خرج المولد

من الأخطاء المتكررة جعل القدرة المقننة للمحول مطابقة لقدرة MVA الاسمية للمولد دون مراجعة نطاق التشغيل الكامل. قد يكون ذلك معقولًا في بعض المشاريع، لكنه ينبغي أن يكون نتيجة لا افتراضًا.

ينبغي أن يأخذ التصنيف المطلوب في الحسبان أقصى حمل مستمر يجب أن يحمله المحول في الظروف المحيطة المحددة، بما في ذلك أي قدرة تحميل زائد متفق عليها. وقد يكون المولد قادرًا على العمل بمعامل قدرة متقدم أو متأخر يغيّر التيار دون زيادة مقابلة في القدرة الفعالة. كما يمكن لترتيبات التغذية المساعدة أن تغيّر التحميل على الملفات الفردية. وحيثما يغذي ملف ثالثي أحمال المحطة أو يربط معدات تعويض القدرة غير الفعالة، فإن واجبه الحراري يحتاج إلى اهتمام منفصل.

من المفيد التمييز بين ثلاثة متطلبات في المواصفة: التصنيف المستمر المضمون، وواجب التحميل الزائد المحدد، وحدود ارتفاع درجة الحرارة المطلوبة. ومن دون هذا التمييز، قد يسعّر أحد مقدمي العروض محولًا للتشغيل الاسمي بينما يفترض آخر قدرة طوارئ أعلى. وقد يبدو كلاهما متوافقًا إلى أن تُفحص التفاصيل.

اطلب من مقدمي العروض بيان مراحل التبريد بوضوح. فالتصنيف المرتبط بالتبريد الطبيعي بالزيت والهواء لا يكافئ تصنيفًا يتطلب تدوير الزيت القسري ومجموعات المراوح. وإذا كان الخرج الكامل يعتمد على المضخات والمراوح، فيجب تحديد ترتيب التكرارية وتسلسل التحكم التلقائي ونقاط الإنذار والقدرة المتاحة بعد فقدان مجموعة تبريد واحدة. وهذا مهم بشكل خاص عندما يكون الوصول للصيانة محدودًا أو عندما قد يؤدي تعطل واحد لنظام التبريد إلى تقييد التوليد.

ينبغي أن تتبع قرارات نسبة الجهد ومغير النقرات سلوك الشبكة

يجب أن تعمل نسبة الجهد عبر النطاق المتوقع لجهد أطراف المولد ونطاق جهد جانب الشبكة، وليس عند القيم الاسمية فقط. فقد تصبح النسبة التي تبدو صحيحة عند نقطة التصميم مقيدة عندما يُطلب من الوحدة تقديم دعم قدرة غير فعالة أو عندما يعمل جهد النقل بالقرب من حد تخطيطي.

بالنسبة إلى معظم واجبات رفع جهد المولد، تستحق مسألة تغيير النقرات تحت الحمل مناقشة مبكرة مع مشغل الشبكة وفريق دراسات النظام. ففي بعض الترتيبات، يكون المحول ذو النسبة الثابتة أو ترتيب النقرات خارج الدائرة مناسبًا لأن إثارة المولد توفر التحكم في الجهد. وفي ترتيبات أخرى، يكون مغير النقرات تحت الحمل ضروريًا للحفاظ على جهد مقبول لأطراف المولد مع دعم الشبكة. وتعتمد الإجابة الصحيحة على ترتيب الربط وفلسفة التحكم في الوحدة ومسؤولية التحكم في الجهد عند نقطة الربط البيني.

لا تحدد مغير نقرات لمجرد شيوعه عند فئة جهد معينة. بل حدّد نطاق التنظيم المطلوب، وحجم الخطوة، وملف النقرات المفضل، ووضع التحكم التلقائي، ومتطلبات التجاوز اليدوي، والقيود أثناء بدء تشغيل الوحدة أو مزامنتها. وينبغي أن تحدد المواصفة أيضًا ما إذا كان يمكن للمحولات المتوازية العمل معًا. وإذا كان ذلك ممكنًا، فإن توافق النسبة ومجموعة المتجهات والممانعة ونطاق النقرات ومنطق التحكم في النقرات ضروري.

الممانعة قرار تنسيقي وليست قيمة كتالوج

تؤثر ممانعة المحول في تنظيم الجهد، وتيار العطل، والتشغيل المتوازي، والإجهاد الميكانيكي المفروض أثناء دوائر القصر. ويمكن للممانعة الأقل أن تقلل هبوط الجهد تحت الحمل، لكنها قد تزيد واجب العطل على معدات التبديل والقضبان. ويمكن للممانعة الأعلى أن تساعد في الحد من تيار العطل، مع زيادة تغير الجهد واحتمال تقليل القدرة على نقل الطاقة في ظروف تشغيل معينة.

لا توجد ممانعة «أفضل» عالميًا لمحول محطة طاقة. وينبغي اختيارها بعد إجراء دراسات منسقة لتدفق الأحمال، والقصر، والحماية، والاستقرار. وينبغي لفريق الدراسات تقييم مستويات الأعطال عند أطراف المولد، وقضبان المساعدات منخفضة الجهد عند الاقتضاء، وربط شبكة الجهد العالي. كما ينبغي فحص ما إذا كانت الممانعة المختارة تسبب انخفاضًا غير مقبول في الجهد أثناء اضطرابات الوحدة أو بدء تشغيل المحركات.

في مواصفة الشراء، حدّد الممانعة المطلوبة عند أساس MVA المرجعي، وسماحية التصنيع المسموح بها، وزوج الملفات الذي تنطبق عليه. وبالنسبة للوحدات ثلاثية الملفات، اذكر متطلبات الممانعة لكل زوج من الملفات. وترك ذلك غامضًا قد يؤدي إلى تصميم يفي بمعيار عام لكنه لا يتوافق مع نموذج الشبكة المستخدم لإعدادات الحماية.

اختر ترتيب الملفات للمحطة بأكملها، وليس لربط المولد فقط

غالبًا ما يكون المحول ثنائي الملفات أبسط ترتيب لخدمة رفع الجهد المباشرة من المولد إلى الشبكة. لكن متطلبات المحطة قد تبرر وجود ملف ثالثي. يمكن للملف الثالثي تغذية خدمات المحطة، ودعم التوصيلات المساعدة، وتوفير مسار للمكونات التوافقية أو ذات التسلسل الصفري بحسب التكوين، أو ربط معدات التعويض. كما أنه يضيف تعقيدًا وفواقد وواجهات حماية وحجمًا ماديًا.

يحتاج اختيار مجموعة المتجهات إلى المستوى نفسه من العناية. فهو يؤثر في التأريض، وإزاحة الطور، والتوافق في التشغيل المتوازي، وسلوك الأعطال غير المتزنة. وينبغي مراجعة طريقة تأريض النقطة المحايدة لنظام جانب المولد ونظام جانب الشبكة مع توصيل المحول. ولا ينبغي أبدًا نسخ مجموعة متجهات من رسم مشروع قديم دون تأكيد فلسفة الحماية والتأريض.

عندما تفضل المساحة أو حدود النقل أو تكوين الشبكة المستقبلي استخدام محول ذاتي، ينبغي تقييم المزايا والقيود بصورة منفصلة. يمكن للمحولات الذاتية أن تكون فعالة ومدمجة لنسب الجهد المناسبة، لكن الفصل الكهربائي وسلوك الأعطال يختلفان عن التصميم ثنائي الملفات. وينبغي أن يستند القرار إلى دراسة الحماية ومتطلبات النظام، لا إلى تكلفة المعدات الأولية فقط.

اجعل خيارات التصميم الحراري والعزل واضحة في مقارنة العروض

يبقى التصميم المغمور بالزيت خيارًا شائعًا لواجبات التوليد ورفع الجهد ذات الجهد العالي لأنه يدعم قدرات كبيرة ويوفر أداءً حراريًا مثبتًا. ومع ذلك، فإن «المغمور بالزيت» ليس مواصفة حرارية كاملة. اطلب معلومات عن ارتفاع درجة حرارة الملف، وارتفاع حرارة الزيت العلوي، وافتراضات النقطة الساخنة، وترتيب معدات التبريد، ونظام حفظ الزيت، وواجهات المراقبة.

قد يكون اختيار سائل العزل ذا صلة أيضًا بالموقع. ففي المواقع التي لها اعتبارات خاصة بالسلامة من الحرائق أو البيئة أو الاستدامة، يمكن تقييم سائل عازل قائم على الإستر إلى جانب الزيت المعدني التقليدي. وينبغي أن يأخذ القرار في الحسبان نقطة الاشتعال، وممارسات صيانة السائل، والتوافق مع المواد، واستراتيجية الخدمة، والمتطلبات المحلية، بدلًا من الاعتماد على ميزة واحدة مزعومة.

على سبيل المثال، قد يُنظر في محول مغمور بالزيت 110kV عندما يتطلب المشروع تحويل الجهد للربط بالشبكة، أو خدمة رفع جهد المحطة، أو ترتيب رفع جهد للطاقة المتجددة. ويمكن أن تشمل التكوينات المتاحة تصاميم ثنائية الملفات وثلاثية الملفات ومحولات ذاتية، لذا ينبغي أن تؤكد المراجعة الفنية واجب الملفات وتصنيف التبريد وافتراضات دراسة الشبكة للتركيب المحدد. وحيث يُقترح زيت العزل الصديق للبيئة FR3، أدرج متطلب السائل صراحة واطلب معلومات تصميم داعمة بدلًا من التعامل معه كتفصيل قابل للاستبدال.

يجب أن تتوافق ميزات الحماية مع واقع صيانة المحطة

لا تنتهي مواصفة المحول الموثوقة عند التصنيفات الكهربائية. بل ينبغي أن تتناول الأجهزة التي تتيح للمشغلين اكتشاف التدهور قبل حدوث فصل للوحدة أو توقف قسري. ووفقًا لفئة الجهد وفلسفة المشروع، قد يشمل ذلك مؤشرات درجة حرارة الزيت والملفات، وأجهزة تخفيف الضغط، والحماية العاملة بالغاز، ومؤشر مستوى الزيت، وإنذارات نظام التبريد، وأحكام المراقبة عبر الإنترنت للغازات المذابة، وواجهات مراقبة البوشنجات، ومتطلبات صندوق التجميع.

النقطة المهمة ليست طلب كل جهاز متاح افتراضيًا. بل يجب أن يكون لكل جهاز غرض محدد، ومنطق إنذار/فصل، ووجهة إشارة، وترتيب اختبار، ومتطلب وصول للصيانة. فالمراقب الذي لا يمكن معايرته أو أخذ عينات منه أو دمجه بأمان في نظام التحكم يحقق قيمة عملية محدودة.

غالبًا ما يكشف المخطط المادي عن نواقص في مواصفات جيدة من حيث المبدأ. راجع خلوص المشعات، وإمكانية الوصول لاستبدال المراوح، والوصول إلى خزان التمدد، واتجاه صندوق الكابلات، وتباعد أطوار البوشنجات، والفصل ضد الحريق، والتصريف، وحجم احتواء الزيت، وتجهيزات الرفع، وقيود مسار النقل. وإذا كان يجب تجميع المحول في الموقع، فحدّد المكونات التي تُشحن منفصلة والاختبارات الميدانية المطلوبة بعد التجميع.

قارن العروض وفق الفواقد المعلنة وظروف التصميم المضمونة

يمكن لسعر الشراء الأولي أن يخفي فروقًا مهمة في تكلفة دورة الحياة. تظل فواقد اللاحمل موجودة كلما كان المحول مُغذّى، بينما تزداد فواقد الحمل مع التيار. وتعتمد أهميتها النسبية على ملف التحميل السنوي المتوقع. فقد تبرر وحدة تعمل باستمرار عند خرج مرتفع تحسينًا مختلفًا عن وحدة تقضي فترات طويلة بحمل خفيف.

لذلك ينبغي أن تقارن تقييمات العروض فواقد اللاحمل والحمل المضمونة عند درجة الحرارة المرجعية المذكورة، إلى جانب الاستهلاك المساعد لمعدات التبريد. تأكد من أن جميع مقدمي العروض يستخدمون الجهد نفسه، وأساس MVA نفسه، وموضع النقرة نفسه، ومرحلة التبريد نفسها، وافتراضات درجة الحرارة نفسها. وإلا فقد لا يمثل رقم الفواقد الأدنى المعروض حالة قابلة للمقارنة.

ينبغي قراءة ادعاءات الكفاءة في سياقها. تُعرض بعض تصاميم 110 kV بكفاءة تتجاوز 99% وقد تُصمم لتلبية متطلبات التصميم البيئي المعمول بها، لكن قرار الشراء يجب أن يعتمد مع ذلك على الفواقد المضمونة وظروف الاختبار المعلنة للوحدة المقترحة. وقد يكون عمر الخدمة المصمم لأكثر من 30 عامًا ذا صلة بتخطيط دورة الحياة، لكنه لا يحل محل متطلبات وثائق الجودة والاختبارات الروتينية وأدلة اختبارات النوع عند الاقتضاء واختبارات قبول المصنع وضوابط التركيب.

حوّل المواصفة إلى بوابة اعتماد قبل الإصدار

قبل إصدار طلب الاستفسار، اعقد مراجعة فنية مركزة تضم وظائف التصميم الكهربائي، والحماية، والأعمال المدنية، والتشغيل، وواجهة الشبكة، والمشتريات. والغرض هو حل التعارضات بينما لا تزال التغييرات منخفضة التكلفة. وينبغي أن تؤكد المراجعة أن تصنيف المحول مرتبط بنطاق تشغيل الوحدة؛ وأن النسبة والنقرات مدعومتان بدراسات الجهد؛ وأن الممانعة منسقة مع دراسات واجب العطل والحماية؛ وأن واجهات التبريد والتحكم والتأريض والتغذية المساعدة والحماية من الحريق واضحة بلا لبس.

أثناء توضيح العروض، اطلب من الموردين تحديد كل انحراف في جدول منفصل. فقد يبدو المحول متوافقًا لأن قيم لوحة البيانات الرئيسية تطابق طلب الاستفسار، بينما تختلف تكرارية التبريد أو سماحية الممانعة أو نطاق النقرات أو مكونات الملحقات أو كتلة النقل أو نطاق الاختبار اختلافًا جوهريًا. ويجعل اشتراط الانحرافات الصريحة المقارنة الفنية أكثر قابلية للدفاع ويقلل إعادة التصميم في المراحل المتأخرة.

ينبغي أن تكون المواصفة النهائية مفصلة بما يكفي لحماية احتياجات تشغيل الوحدة، ولكنها ليست إلزامية إلى درجة تمنع المصنع من تطبيق ممارسات تصميم مثبتة. وتصف أقوى الوثائق واجب التشغيل المطلوب والحدود والواجهات والاختبارات ومعايير القبول بوضوح. وهذا يتيح للمصنع المختار مجالًا لهندسة المعدات مع إبقاء مسؤولية الأداء الموثوق في موضعها الصحيح.

عندما يُعامل محول محطة الطاقة كواجهة نظام بدلًا من كونه عملية شراء مستقلة، تصبح عملية الاختيار أكثر قابلية للإدارة بكثير. والنتيجة ليست مجرد محول بالجهد الصحيح على لوحة بياناته، بل محول يدعم تصنيفه وسلوكه الحراري وحمايته ونطاق تشغيله تشغيلًا موثوقًا للوحدة من المزامنة وحتى الخدمة طويلة الأجل.
