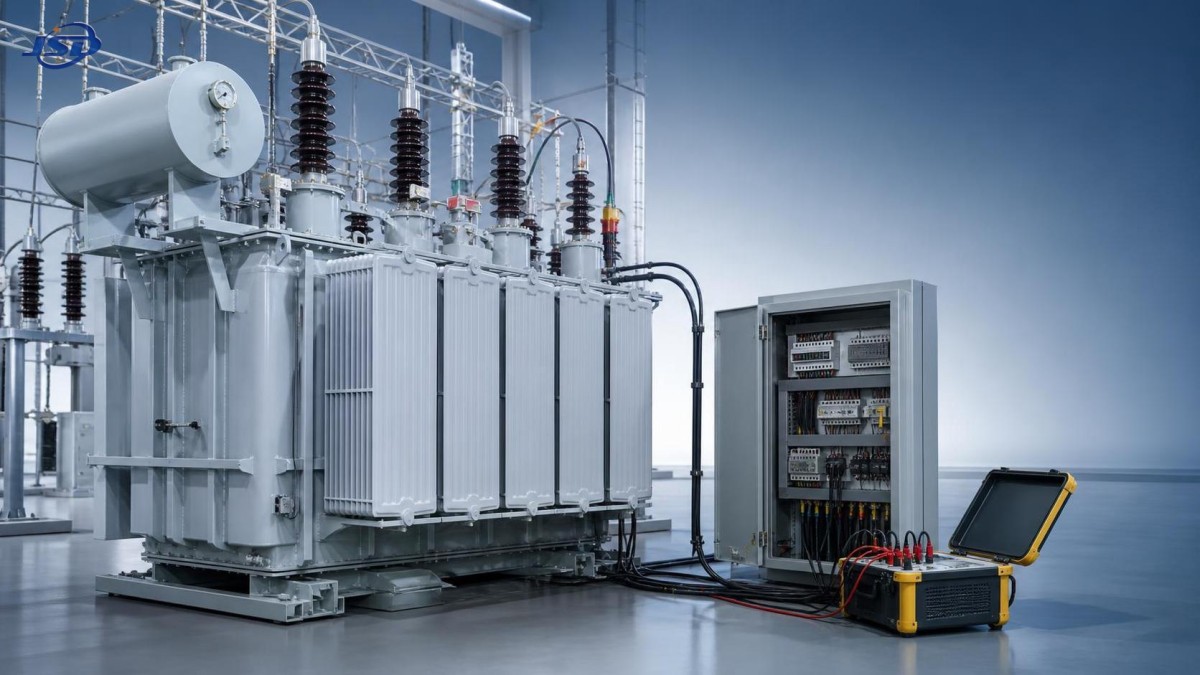

Transformadores de usinas elétricas: principais requisitos de proteção e testes

Uma interrupção de transformador raramente começa com um evento dramático. Mais frequentemente, os primeiros sinais aparecem durante uma inspeção de rotina no pátio da subestação, uma revisão de comissionamento ou uma verificação de relé de proteção: uma tendência de temperatura que não corresponde à carga, uma sinalização de relé inexplicada, uma discrepância na fiação secundária ou valores de teste que não podem ser comparados porque os registros anteriores estão incompletos.

Para transformadores de usinas elétricas, essas pequenas incertezas podem se tornar sérios riscos operacionais. Um esquema de proteção pode não isolar uma falha interna com rapidez suficiente ou pode desarmar equipamentos saudáveis durante uma perturbação externa. Um resultado de teste pode ser aceito sem confirmar a posição do tap, a temperatura ou o método de instrumento utilizado. A solução prática não é simplesmente “mais testes”. É uma ligação disciplinada entre a revisão do projeto, a inspeção da instalação, os testes funcionais de proteção, as medições elétricas de referência e os registros controlados.

Comece separando falhas internas de perturbações do sistema

A filosofia de proteção para transformadores de usinas elétricas deve, antes de tudo, distinguir as falhas dentro da zona de proteção do transformador das condições anormais originadas fora dela. Falhas internas nos enrolamentos, no núcleo, nas buchas, nos condutores de ligação e rupturas de isolamento exigem isolamento rápido e seletivo. Curtos-circuitos externos, sobrecargas, flutuações de tensão e condições de corrente de energização exigem uma proteção que suporte o transformador sem causar desarmes desnecessários.

Essa distinção parece básica, mas é onde muitos problemas de coordenação começam. Um ajuste de relé copiado de outra instalação pode não corresponder ao grupo vetorial, às relações dos TCs, à faixa de taps, ao método de aterramento ou ao nível de curto-circuito da subestação real. Mesmo uma função de relé corretamente selecionada pode comportar-se de forma incorreta se a polaridade, a associação de fases, o aterramento do secundário dos TCs ou a fiação de disparo não tiverem sido verificados de ponta a ponta.

Antes da energização, a equipe técnica responsável deve dispor de um diagrama unifilar atualizado, esquema de proteção, diagrama de fiação, dados dos TCs e TPs, dados da placa de identificação do transformador e ajustes de relé aprovados. Esses documentos devem estar em conformidade entre si. Caso não estejam, os resultados dos testes de campo, por si só, não podem comprovar que o esquema geral é confiável.

As funções de proteção que exigem revisão criteriosa

A proteção diferencial é normalmente a proteção primária de alta velocidade para os principais transformadores de usinas elétricas. Ela compara a corrente que entra e sai da zona protegida. Em condições normais e em falhas externas, o relé deve permanecer estável após a compensação de relação e fase. Em caso de falha interna, deve operar rapidamente.

Durante a revisão, preste muita atenção à compensação do grupo vetorial, às relações dos TCs em cada lado, à polaridade dos TCs, à faixa de taps do transformador e à lógica de restrição ou bloqueio harmônico. A corrente de energização pode produzir uma alta corrente diferencial quando um transformador é energizado. Um relé diferencial que não identifica corretamente a corrente de energização pode desarmar imediatamente após o fechamento. Por outro lado, ajustes de restrição excessivos podem reduzir a sensibilidade a falhas internas reais. Ambas as condições precisam ser testadas em relação ao estudo de proteção aprovado, em vez de serem ajustadas intuitivamente em campo.

A proteção de falta à terra restrita é normalmente aplicada quando é necessária a detecção sensível de faltas à terra próximas ao neutro aterrado de um enrolamento. Sua eficácia depende fortemente da relação correta entre TCs de fase, TCs de neutro e o arranjo de aterramento. Um resistor de aterramento do neutro, um neutro solidamente aterrado ou um sistema aterrado por impedância alteram a corrente de falta à terra disponível e, portanto, alteram os ajustes adequados.

As proteções de sobrecorrente e falta à terra são geralmente utilizadas como proteção de retaguarda. Elas podem abranger falhas externas do transformador, falhas em alimentadores a jusante ou falhas da proteção primária. A coordenação tempo-corrente é importante. Um relé de retaguarda deve eliminar uma falha persistente quando necessário, mas não deve atuar antes da proteção mais próxima da falha sem uma razão justificada.

A proteção térmica trata de um caminho de falha diferente. A vida útil dos enrolamentos e do isolamento é fortemente afetada pela temperatura. Unidades imersas em óleo podem utilizar indicadores de temperatura do óleo superior e dos enrolamentos, enquanto unidades a seco geralmente utilizam sensores de temperatura incorporados e lógica de controlador. Os estágios de alarme e disparo devem ser claramente definidos. Um alarme que não está conectado a um ponto monitorado tem pouco valor; um estágio de disparo sem interface verificada com o disjuntor é igualmente incompleto.

Para transformadores imersos em óleo, dispositivos de pressão súbita, acionados por gás, de nível de óleo e de alívio de pressão podem fazer parte do arranjo de proteção, dependendo do projeto do transformador. Essas funções não devem ser transferidas indiscriminadamente para equipamentos a seco. Transformadores de resina fundida não contêm óleo isolante, portanto as funções de nível de óleo ou relé de gás não são aplicáveis. Seu foco de proteção está mais comumente na temperatura dos enrolamentos, na operação dos ventiladores de resfriamento quando instalados, nos circuitos de disparo por sobretemperatura, nas condições de ventilação e na condição do isolamento.

Os testes de proteção devem comprovar o caminho completo de disparo

Um teste de injeção de relé é necessário, mas não é o teste completo de comissionamento. Ele comprova a medição e a lógica do relé sob condições simuladas. Não comprova automaticamente que o disjuntor correto desarma, que a sinalização chega ao local pretendido ou que a lógica de bloqueio atua conforme projetado.

Uma sequência útil de comissionamento começa com a confirmação da documentação e a inspeção visual. Verifique o modelo e o firmware do relé, quando aplicável, os arquivos de ajustes aprovados, as conexões dos TCs e TPs, a tensão da alimentação de disparo, as marcações dos terminais, o aterramento do painel e a segregação dos cabos. Confirme que os links temporários de teste, blocos de curto-circuito e jumpers de comissionamento estão identificados e foram removidos ou retornados às suas posições normais antes da energização.

A injeção secundária pode então verificar os valores de partida, a temporização, o comportamento direcional quando utilizado, o comportamento de restrição harmônica, os contatos de alarme, os contatos de saída e as equações lógicas. Para a proteção diferencial, o plano de teste deve incluir condições de corrente passante equilibrada, condições simuladas de falha interna e testes que demonstrem estabilidade para cenários apropriados de falha externa. Os registros de teste devem indicar a grandeza injetada, o resultado esperado, o resultado real, a referência do ajuste do relé, a identificação do instrumento de teste e qualquer desvio.

A injeção primária ou outra verificação de ponta a ponta pode ser adequada quando prática e segura. Isso é particularmente valioso quando há incerteza quanto à polaridade dos TCs, identificação de fases, circuitos de medição ou fiação completa de disparo. Quando a injeção primária não for viável, um teste secundário de ponta a ponta cuidadosamente controlado ainda deve verificar cada elemento de proteção até o bloqueio correto e a interface do disjuntor.

A supervisão do circuito de disparo merece atenção especial. Uma saída de relé saudável não garante um circuito de disparo saudável. Verifique a disponibilidade da alimentação CC, a continuidade da bobina de disparo, o retorno dos contatos auxiliares, a operação do relé de bloqueio, o comportamento de bloqueio de fechamento do disjuntor após o bloqueio e a indicação de alarme para perda da integridade do circuito de disparo. Qualquer bypass utilizado durante os testes deve ter uma etapa documentada de restauração e confirmação independente antes da entrega.

Os testes elétricos estabelecem a referência operacional do transformador

Os testes de proteção respondem se o transformador será isolado corretamente. Os testes elétricos respondem se o transformador e suas conexões estão em condições aceitáveis antes da entrada em serviço. O escopo exato dos testes depende do tipo de transformador, da classe de tensão, da especificação do projeto, das instruções do fabricante, das normas aplicáveis e da condição da unidade após o transporte e a instalação.

Para transformadores de usinas elétricas, as medições comuns de aceitação e comissionamento incluem resistência de isolamento e índice de polarização, quando apropriado, resistência dos enrolamentos, relação de transformação, confirmação do grupo vetorial ou deslocamento de fase, corrente de excitação, equilíbrio magnético quando especificado, testes de capacitância e fator de dissipação para sistemas de isolamento e buchas, quando aplicável, além de testes em para-raios, cabos e conexões de aterramento associados.

O teste de resistência dos enrolamentos é especialmente útil após o transporte, trabalhos no comutador de taps, reconexão de condutores ou suspeita de problemas de contato. As medições devem ser realizadas com uma corrente de teste estável e deve-se aguardar sua estabilização. Comparar fases sem corrigir a temperatura pode levar a preocupações infundadas, especialmente quando a temperatura do condutor difere dos registros anteriores. Para unidades com comutadores de taps, os resultados devem ser registrados para cada posição de tap relevante, e a operação do comutador deve ser avaliada conforme o procedimento especificado para esse equipamento.

O teste de relação de transformação ajuda a identificar erros de conexão dos enrolamentos, posições de tap incorretas, espiras em curto-circuito ou conexões de fase incompatíveis. A relação esperada deve basear-se na tensão real da placa de identificação e no tap selecionado, não apenas na tensão nominal do sistema. A confirmação do grupo vetorial é igualmente importante porque um erro de deslocamento de fase pode afetar a operação em paralelo e a estabilidade da proteção diferencial.

As leituras de resistência de isolamento nunca devem ser avaliadas com base apenas em um único número. A tensão de teste, a temperatura ambiente, a umidade, a temperatura do isolamento, a duração do teste, o histórico operacional anterior e as orientações do fabricante influenciam a interpretação. Um transformador a seco exposto a condições úmidas no local pode exigir secagem ou ação corretiva antes da energização, mas a decisão deve basear-se na avaliação completa da condição, e não em uma leitura isolada.

As normas fornecem uma estrutura, não substituem a engenharia específica do projeto

A série IEC 60076 é uma importante família de referência para transformadores de potência. Diferentes partes abordam requisitos gerais, elevação de temperatura, níveis de isolamento e testes dielétricos, capacidade de suportar curto-circuitos, orientações de carregamento e requisitos para transformadores a seco. A IEC 60076-11 é particularmente relevante na avaliação de transformadores a seco. Normas nacionais, requisitos da rede elétrica, especificações contratuais e regras locais de segurança elétrica podem acrescentar outros requisitos.

O ponto prático principal é identificar quais documentos são aplicáveis contratual e tecnicamente antes do início dos testes. Um teste listado em uma norma pode ser um teste de rotina de fábrica, um teste de tipo, um teste especial ou um teste de campo, dependendo do equipamento e da especificação. Os certificados de testes de fábrica são valiosos, mas não substituem a verificação no local após o transporte, armazenamento, montagem, terminação de cabos, fiação de proteção e instalação final.

Os critérios de aceitação devem ser acordados antecipadamente. “Dentro da tolerância” não é suficiente, a menos que a fonte da tolerância seja identificada. Utilize os valores documentados pelo fabricante, os desenhos aprovados, as normas aplicáveis e os procedimentos de teste do projeto. Quando um resultado diferir das expectativas, primeiro confirme a configuração do teste, os pontos de conexão, a temperatura de teste, a posição do tap e a condição do instrumento. Repetir uma medição sem controlar essas variáveis pode criar mais confusão do que clareza.

Uma instalação a seco requer diferentes pontos de atenção

Em subestações internas, plantas industriais, hospitais, centros de dados, instalações de mineração e instalações de energia renovável, transformadores a seco são frequentemente selecionados quando o desempenho em caso de incêndio e a prevenção de vazamento de óleo são considerações importantes. Sua abordagem de proteção e manutenção deve refletir sua construção e seu ambiente.

Por exemplo, umTransformador de Distribuição a Seco de Resina Fundida de 33 kV pode ser configurado para funções de distribuição com entrada de 33 kV e saída de 0,4 kV, sujeito ao projeto selecionado e aos requisitos do projeto. Sua construção em resina fundida exige atenção rigorosa à detecção de temperatura, à lógica de controle dos ventiladores, à folga de ventilação, ao acúmulo de poeira, ao torque das conexões e a sinais de rastreamento superficial ou rachaduras. Seu desempenho declarado de resistência ao fogo classe F1 e seus recursos de proteção de temperatura incorporados não eliminam a necessidade de verificar se os sinais de alarme, partida do ventilador e disparo funcionam corretamente após a instalação.

Para unidades de resina fundida, inspecione as bobinas e as superfícies de isolamento sob iluminação adequada antes da energização. Procure contaminação, materiais estranhos soltos, danos mecânicos, preocupações relacionadas à umidade e restrições ao fluxo de ar de resfriamento. Verifique se as terminações de cabos não impõem esforço mecânico excessivo às buchas ou aos terminais. Se o resfriamento por ar forçado for utilizado para suportar cargas mais elevadas, confirme o sentido do ventilador, os pontos de ajuste do controlador, os alarmes de falha do ventilador e os limites operacionais estabelecidos pelo fabricante.

Os registros fazem parte do sistema de proteção

Quando uma falha, alarme ou temperatura anormal ocorre meses depois, a referência mais útil geralmente é a base de comissionamento. Mantenha um pacote controlado contendo detalhes da placa de identificação, certificados de fábrica, registros de inspeção da instalação, ajustes de relé, relatórios de teste, diagramas de fiação conforme instalado, evidências de testes funcionais de disparo e desvios aprovados. Evite deixar informações críticas apenas em conversas por e-mail ou no laptop de um técnico individual.

Durante a operação, acompanhe tendências de carga, indicações de temperatura, status do equipamento de resfriamento, eventos de alarme, alarmes de autossupervisão do relé e valores de teste relevantes. Uma mudança em relação à referência pode ser mais significativa do que um valor considerado isoladamente. Se ocorrer uma operação de proteção, preserve os registros de eventos do relé e os dados de perturbação antes de reinicializar o equipamento. Isso ajuda a distinguir um evento elétrico real de um problema de fiação, ajustes, TC ou alimentação auxiliar.

Transformadores confiáveis de usinas elétricas dependem de uma cadeia de detalhes verificados: funções de proteção adequadas, ajustes corretamente projetados, condição elétrica satisfatória, circuitos de disparo testados e registros que possam ser utilizados posteriormente. Quando cada elo é verificado em relação ao projeto e à instalação reais do transformador — e não presumido a partir de um modelo genérico — o risco de interrupções evitáveis torna-se muito mais fácil de controlar.
