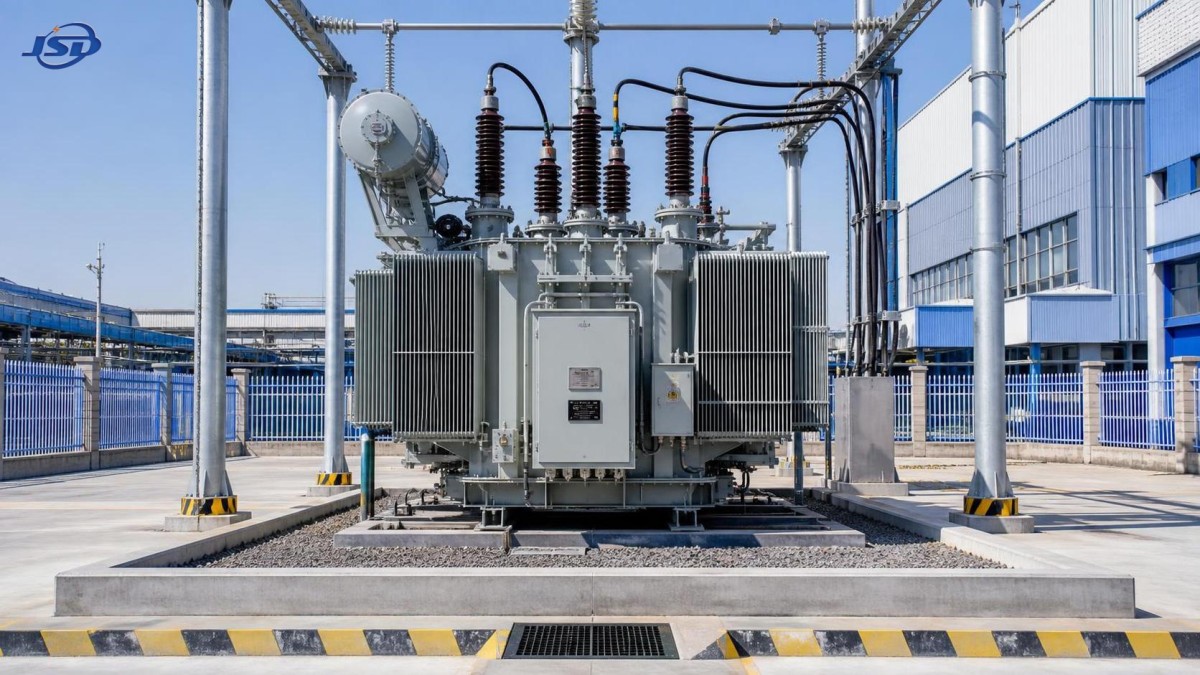

Роль маслонаполненных трансформаторов в наружных подстанциях и промышленных предприятиях

Необходимость принять решение по трансформатору может стать срочной задолго до прибытия оборудования на площадку. На территории подстанции уже могут выполняться строительные работы, быть определены кабельные трассы и почти готовы к выпуску чертежи релейной защиты, когда возникает практический вопрос: выдержит ли выбранный агрегат летнюю жару, воздействие дождя, пыль от близлежащего производства и коммутационные нагрузки, ожидаемые после запуска предприятия? Если ответ на этот вопрос сводится только к сопоставлению номинальных напряжения и мощности в кВА, дорогостоящие изменения могут выявиться при монтаже или, что еще хуже, после подачи напряжения.

Это особенно характерно для наружных подстанций и промышленных объектов, где трансформатор должен работать много лет при ограниченных возможностях для отключения. Грамотно выбранныймаслонаполненный трансформатор может обеспечить высокую тепловую эффективность и надежную работу в таких сложных условиях, однако его необходимо подбирать с учетом фактических условий площадки, а не рассматривать как типовую позицию в спецификации оборудования. Окружающая планировка, противопожарная стратегия, характер нагрузки, доступ для обслуживания и выбор изоляционной жидкости — все это влияет на то, останется ли установка практичной после завершения работ проектной команды.

Когда допущение о внутренней установке оказывается неверным

Многие проектные чертежи начинаются с простого разграничения: помещение для трансформатора внутри здания или наружная трансформаторная ячейка. В действительности эта граница не так проста. Трансформатор, установленный снаружи, все равно может находиться рядом с производственными зданиями, градирнями, маршрутами грузового транспорта, хранилищами химических веществ или пыльными зонами обработки материалов. Он может длительное время подвергаться прямому солнечному излучению, дождю с ветром, соленому воздуху, низким зимним температурам либо располагаться в узком сервисном коридоре, затрудняющем осмотр.

Проблемы начинаются, когда трансформатор выбирают по таблице номинальных характеристик, не преобразуя эти условия в проектные требования. Номинальная мощность может быть достаточной, однако радиаторную систему может быть трудно очищать, шкаф зажимов может подвергаться постоянной конденсации, а система удержания масла может оказаться слишком малой или иметь недостаточный дренаж. Это не второстепенные детали отделки. Они влияют на эксплуатационную готовность, планирование безопасности, координацию строительства и усилия, необходимые для поддержания трансформатора в работе.

Для наружных подстанций маслонаполненные агрегаты часто являются удачным решением, поскольку изоляционная жидкость одновременно обеспечивает диэлектрическую изоляцию и отвод тепла. Это позволяет создавать компактные высокомощные конструкции, подходящие для точек подключения к сети, интерфейсных подстанций энергосистемы, систем сбора энергии из возобновляемых источников и распределения электроэнергии для инфраструктурных объектов. На промышленных предприятиях их обычно рассматривают там, где необходимо надежно питать значительные нагрузки и где наружное размещение позволяет не занимать ценное внутреннее производственное пространство.

Начинайте с профиля нагрузки, а не только с паспортной таблички

Первый полезный вопрос заключается не просто в том: «Какой мощности должен быть трансформатор?» Следует спросить: «Как будет выглядеть потребление электроэнергии в течение обычного дня, при запуске и в нештатный период работы?» Технологическое предприятие с крупными электродвигателями, приводами с регулируемой скоростью, сварочным оборудованием, печами, компрессорами или циклическими производственными линиями имеет иной режим, чем относительно стабильная коммерческая нагрузка. Перед окончательным утверждением спецификации необходимо оценить гармоники, пусковой ток, частые колебания нагрузки и условия коэффициента мощности.

Для маслонаполненного трансформатора может потребоваться запас по номиналу, соответствующая конструкция обмоток или заданное сопротивление короткого замыкания с учетом поведения подключенного оборудования. Сопротивление короткого замыкания особенно важно, поскольку оно влияет на вклад в ток короткого замыкания и регулирование напряжения. Меньшее сопротивление не всегда предпочтительнее: оно может увеличить доступный ток короткого замыкания сверх возможностей нижестоящей коммутационной аппаратуры. И наоборот, чрезмерное сопротивление может усилить просадку напряжения при пуске мощных двигателей. Этот баланс следует рассматривать вместе с номинальной стойкостью к короткому замыканию всей системы, а не задавать как изолированную характеристику трансформатора.

Температура окружающей среды также меняет значение номинальной характеристики. Агрегат, работающий в затененной зоне умеренного климата, сталкивается с иными условиями охлаждения, чем агрегат, установленный в жарком закрытом дворе рядом с технологическим оборудованием, выделяющим тепло. Прямой нагрев солнцем, ограниченный поток воздуха вокруг радиаторов, высота над уровнем моря и накопление загрязнений могут уменьшить фактический запас по охлаждению. Если для применения характерны необычные условия, их следует четко указать в закупочной документации, а не оставлять для трактовки после поставки.

Когда наружная установка имеет практический смысл

На наружной подстанции, подключенной к энергосистеме, трансформатор обычно располагается между коммутационным оборудованием передачи или распределения электроэнергии и системой сбора или фидерами более низкого напряжения. В этом случае обычно легче обеспечить физическое удаление от зданий с постоянным пребыванием людей, а охлаждение на открытом воздухе является преимуществом. Трансформаторную ячейку можно организовать с беспрепятственным доступом для монтажа, испытаний, будущей замены и аварийного реагирования. Проектировщики строительной части также могут заранее предусмотреть фундаменты, кабельные траншеи, ограждения, дренаж и средства удержания масла.

Промышленные объекты требуют более разнообразных решений. Наружная установка трансформатора может быть разумным выбором, когда предприятию необходимо разместить электрооборудование вне производственных зон, когда потери трансформатора и выделяемое тепло не должны поступать в здание или когда последующее расширение предприятия может потребовать дополнительной мощности. Вспомогательные объекты горнодобывающей отрасли, системы водоочистки, производственные комплексы, логистические центры и крупные предприятия по переработке сельскохозяйственной продукции часто сталкиваются с такими ограничениями планировки.

Однако «наружное размещение» не должно означать «без защиты». Необходимо учитывать риск удара транспортных средств, несанкционированного доступа, падения предметов, затопления, коррозионных атмосфер и воздействия пыли. Трансформатор рядом с оживленной внутренней дорогой может потребовать физических барьеров. Для прибрежных площадок или объектов химической переработки может потребоваться повышенное внимание к коррозионностойким наружным компонентам и деталям корпуса. В зонах, подверженных затоплению, следует заранее рассмотреть высоту фундамента, прокладку кабельных вводов и дренаж.

Условия площадки, которые должны изменить спецификацию

Полезный способ избежать неожиданностей на поздних этапах — осмотреть предполагаемое место установки вместе со специалистами по электротехнике, строительной части и эксплуатации до размещения заказа. Обсуждение должно быть сосредоточено на условиях, которые можно наблюдать и проверить, а не на общих формулировках, таких как «пригоден для наружного применения».

• Зазоры и обслуживаемость: Подтвердите наличие места для доступа к радиаторам, открытия дверей шкафа управления, кабельных оконцеваний, подъемных операций и демонтажа обслуживаемых компонентов. Компактная занимаемая площадь ценна только в том случае, если специалисты по-прежнему могут безопасно работать вокруг оборудования.
• Грунтовые условия: Оцените несущую способность, риск осадки, направление дренажа и взаимосвязь между фундаментом и системой кабельных траншей. Скопление воды под трансформатором или вокруг него создает предотвратимые долгосрочные проблемы.
• Удержание жидкости и дренаж: На площадке должен быть предусмотрен продуманный подход к удержанию изоляционной жидкости. Конструкция не должна позволять дождевой воде уменьшать расчетный объем удержания или переносить вытекшую жидкость в общую дренажную систему.
• Противопожарное разделение: Расстояние до зданий, кабельных конструкций, соседних трансформаторов и критически важных технологических зон следует рассматривать в рамках противопожарной стратегии проекта. Если расстояние ограничено, общая компоновка может потребовать дополнительных защитных мер.
• Воздействие окружающей среды: Пыль, соль, промышленные пары, насекомые, экстремальные температуры и высокая влажность влияют на наружные покрытия, герметизацию шкафов, обслуживание поверхностей охлаждения и периодичность осмотров.
• Границы шума: Для трансформаторной площадки, расположенной рядом с офисами, жилыми зданиями, диспетчерскими или тихими зонами предприятия, может потребоваться оценка шума на этапе проектирования. Иногда перемещение агрегата на небольшое расстояние эффективнее, чем попытки устранить проблему позже.

Эти пункты могут относиться скорее к строительной части или эксплуатации, чем к электротехнике, но именно они часто определяют, будет ли технически обоснованная трансформаторная установка удобна в эксплуатации. Наиболее качественные спецификации отражают всю среду установки, а не только первичное напряжение, вторичное напряжение и номинальную мощность.

Выбор подхода к изоляционной жидкости

Когда говорят о маслонаполненном трансформаторе, по умолчанию часто подразумевают минеральное масло. Минеральное масло по-прежнему широко используется, однако подходящую изоляционную жидкость следует оценивать в соответствии с условиями установки и эксплуатационными приоритетами проекта. Разные жидкости могут иметь различные характеристики, связанные с пожарной безопасностью, охлаждением, экологическими аспектами, практикой обслуживания и стоимостью. Решение должно быть интегрировано в противопожарное и экологическое проектирование площадки, а не приниматься в последний момент как закупочное предпочтение.

Для обычной наружной подстанции с достаточными расстояниями, дренажем и доступом стандартная маслонаполненная конструкция может хорошо соответствовать сложившейся практике обслуживания. На стесненной промышленной площадке, рядом со зданиями с постоянным пребыванием людей или чувствительными зонами дренажа, проектные группы могут рассмотреть альтернативы со свойствами, более подходящими к применимому подходу к рискам. В такой оценке должны участвовать изготовитель трансформатора, инженер по релейной защите, проектировщик строительной части, страховщик, если это уместно, и орган, отвечающий за требования безопасности площадки. Ни один выбор жидкости не отменяет необходимости в надежном удержании, осмотрах и аварийном планировании.

Также важно не предполагать, что применение другой жидкости делает все конструкции трансформаторов взаимозаменяемыми. Необходимо рассматривать в комплексе эффективность охлаждения, температурные ограничения, совместимость вспомогательного оборудования и процедуры обслуживания. В окончательной технической документации должна быть четко указана выбранная жидкость, чтобы будущий обслуживающий персонал не полагался на предположения.

Детали монтажа, часто вызывающие переделки

Проблемы при вводе в эксплуатацию часто связаны со стыками между различными дисциплинами. Кабельные трассы могут подходить к трансформатору не с той стороны. Схема заземления нейтрали может быть неясной. Цепи управления могут не иметь требуемого разделения с силовыми цепями. Фундамент может быть залит до проверки окончательных зазоров для радиаторов. На чертежах эти вопросы решить проще, чем на действующей строительной площадке.

До начала монтажа команда должна сверить утвержденный габаритный чертеж трансформатора с чертежом фундамента, кабельной ведомостью, планом заземления, схемой защиты и планом подъема. Конфигурация поставки также заслуживает внимания. Некоторые принадлежности могут перевозиться отдельно и устанавливаться на площадке, что влияет на хранение, последовательность сборки и ответственность за осмотр.

При механической установке проверьте горизонтальность, крепление, свободный доступ вокруг охлаждающего оборудования и состояние вводов, указателей, клапанов и внешних соединений. При выполнении электротехнических работ подтвердите маркировку фаз, совместимость группы соединения, положение переключателя ответвлений, заземляющие соединения, требования к моменту затяжки оконцеваний и проводку защиты. Процедура ввода в эксплуатацию должна включать испытания, предусмотренные спецификацией проекта, и подтверждать, что сигнализация, отключения, управление охлаждением и дистанционная индикация работают надлежащим образом.

Временное электроснабжение строительства требует отдельного планирования. Работы на наружной подстанции могут потребовать временной электроэнергии для инструментов, освещения, испытательного оборудования, водоотлива, связи и вспомогательных систем до подачи напряжения на постоянный трансформатор. Если для этой временной задачи подходит дизельный источник, дизель-генераторная установка открытого типа может обеспечивать трехфазное питание в основном режиме мощностью от 50kVA до 500kVA, с опциональными ATS и параллельной работой. Ее роль следует четко определить: она поддерживает работу площадки во время строительства или отключения, тогда как трансформатор остается ключевым компонентом постоянной распределительной системы.

Профилактическое обслуживание следует заложить в проект

Трансформатор, который трудно осматривать, обычно осматривают реже, чем предусмотрено. Поэтому эксплуатационный доступ должен быть частью первоначальной проверки компоновки. Персоналу необходим безопасный маршрут для считывания показаний приборов, осмотра на утечки, наблюдения за охлаждающим оборудованием, проверки состояния шкафов и проведения плановых испытаний без необходимости перешагивать через кабельные траншеи или работать среди препятствий.

Планирование обслуживания обычно включает визуальный осмотр бака и арматуры, проверку показаний температуры и давления при их наличии, проверку вентиляторов и насосов охлаждения, если они применяются, осмотр вводов и соединений, а также испытания изоляционной жидкости в соответствии с программой обслуживания владельца актива. Анализ тенденций, как правило, ценнее реакции на единичное изолированное наблюдение. Изменение температурного режима, результатов анализа растворенных газов, состояния влажности или уровня масла должно стать поводом для исследования с учетом истории нагрузки и последних эксплуатационных событий.

Содержание наружной площадки важнее, чем может показаться на первый взгляд. Засоренный дренаж, растительность вокруг радиаторов, накопившаяся пыль, незакрепленное ограждение, поврежденные таблички и попадание воды в отсеки управления могут осложнить в остальном обычное обслуживание. Назначение четкой ответственности за эти вопросы позволяет избежать распространенного разрыва между завершением строительства и передачей объекта в долгосрочную эксплуатацию.

Принятие окончательного решения с меньшим количеством допущений

Лучшее место для маслонаполненного трансформатора обычно находится там, где электрические характеристики, практичность строительных решений, эксплуатационный доступ и контроль рисков поддерживают друг друга. На наружной сетевой подстанции это часто означает правильно размещенную трансформаторную ячейку с дренажем, удержанием масла, подъездными дорогами и согласованными интерфейсами защиты. На промышленном предприятии это может означать размещение агрегата вне основного производственного здания, но вдали от транспорта, точек выброса коррозионных веществ и зон, где будущее расширение затруднит обслуживание.

Выбор становится более надежным, когда проектная команда документирует фактический профиль работы, воздействие окружающей среды, предпочтения по жидкости, ограничения монтажа и ответственность за ввод в эксплуатацию до закупки. Тогда изготовитель может разработать оборудование с учетом заявленных условий, а не получать задачу компенсировать неизвестные факторы позднее. Для энергосистем, обслуживающих промышленные, инфраструктурные, сетевые или связанные с новой энергетикой объекты, такая дисциплина часто ценнее, чем выбор оборудования по одному ключевому номинальному показателю.
