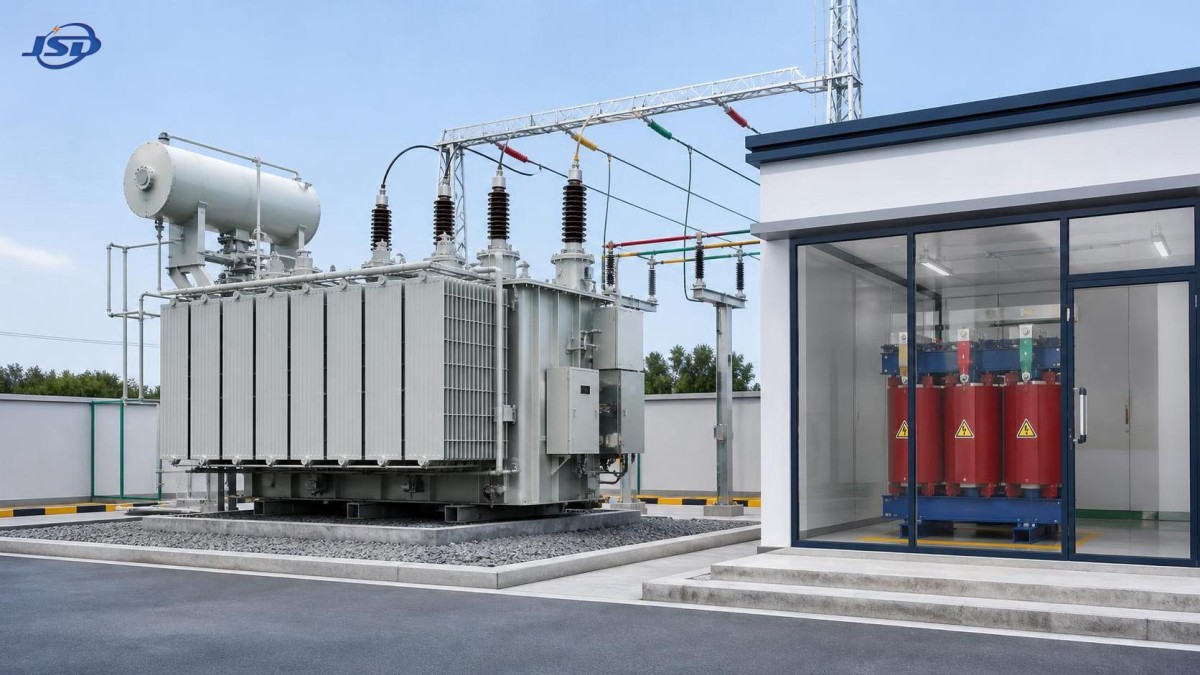

Масляный трансформатор или сухой: какой вариант соответствует требованиям вашего объекта и безопасности?

Масляный трансформатор или сухой: какой вариант соответствует требованиям вашего объекта и безопасности?

Выбор между масляным и сухим трансформатором редко является простым решением в формате «лучше или хуже». Обе технологии проверены, надежны и широко применяются на промышленных предприятиях, в коммерческих зданиях, проектах возобновляемой энергетики, на подстанциях и объектах инфраструктуры. Правильный выбор зависит от места установки оборудования, характера его нагрузки, требований местных правил пожарной безопасности и реальных возможностей владельца по техническому обслуживанию в течение срока службы.

Для группы технической оценки первоначальная цена закупки не должна быть единственным фактором решения. Трансформатор, который выглядит экономичным в коммерческом предложении, после установки может привести к дополнительным расходам на строительные работы, требованиям к вентиляции, ограничениям по противопожарному разделению или затратам на обслуживание. С другой стороны, выбор сухого трансформатора исключительно потому, что он воспринимается как «более безопасный», может привести к выбору слишком крупного, недостаточно вентилируемого или неоправданно дорогого решения.

Практический выбор начинается с объекта, а не с каталога трансформаторов.

Ключевое различие: изоляция и охлаждающая среда

Масляный трансформатор использует изоляционную жидкость для обеспечения диэлектрической изоляции и отвода тепла от обмоток и магнитопровода. В типовой конфигурации тепло передается от активной части к изоляционному маслу, а затем через поверхности радиаторов — окружающему воздуху. В зависимости от мощности и режима работы охлаждение может осуществляться естественной циркуляцией масла и воздуха либо с принудительным воздушным обдувом.

Сухой трансформатор использует системы твердой изоляции, обычно с воздухом в качестве охлаждающей среды. Распространенными примерами являются трансформаторы с литой смоляной изоляцией и с вакуумной пропиткой под давлением. Поскольку бак с изоляционным маслом отсутствует, сухие трансформаторы исключают специфический риск утечки масла. Это свойство ценно для многих внутренних помещений или экологически чувствительных объектов, однако оно не означает, что каждый сухой трансформатор подходит для любых тяжелых условий эксплуатации.

Охлаждающая среда влияет не только на внешний вид трансформатора. Она определяет тепловой режим, реакцию на перегрузки, конструкцию корпуса, практику осмотра, акустические характеристики, планирование пожарной безопасности и допустимые условия эксплуатации.

Когда масляный трансформатор обычно является рациональным решением

Масляные трансформаторы остаются практичным выбором для наружных распределительных и силовых систем. Они особенно распространены там, где приоритетны более высокие мощности, компактные габариты, эффективный отвод тепла и надежность непрерывной работы. Типичными примерами являются подстанции энергосистем, наружные площадки промышленных предприятий, горнодобывающие объекты, производственные площадки и фотоэлектрические электростанции.

Тепловое преимущество важно, когда трансформатор работает при длительной нагрузке, переменном спросе или повышенной температуре окружающей среды. Масло эффективно отводит тепло, позволяя проектировщикам обеспечивать большую мощность без непропорционального увеличения физических размеров трансформатора. По этой причине конструкции масляных трансформаторов часто рассматриваются для применений среднего напряжения и установок, где сухой трансформатор потребовал бы больше места или более сложной вентиляции.

Однако наружная установка не всегда проста. Бак, вводы, радиаторы, кабельные коробки, устройства защиты и любое вспомогательное оборудование охлаждения должны соответствовать местным условиям. Перед выбором стандартного наружного исполнения следует учитывать солевое загрязнение в прибрежных районах, высокую запыленность, значительные перепады температуры, риск затопления и коррозионную промышленную атмосферу. Сам трансформатор может быть надежным, но фактическим слабым звеном может стать неправильно выбранный аксессуар или кабельная заделка.

Маслонаполненное оборудование также требует реалистичного плана технического обслуживания. Это не обязательно означает постоянное вмешательство, однако владельцы должны иметь возможность проверять оборудование на утечки, контролировать индикаторы состояния, где это применимо, поддерживать радиаторы в чистоте и организовывать анализ масла или диагностические работы в соответствии с принятой на проекте стратегией обслуживания. Для удаленного объекта с ограниченным доступом сервисных служб требуется более консервативная оценка мониторинга, защиты и доступности запасных частей.

Почему для внутренних установок часто выбирают сухой тип

Сухие трансформаторы часто предпочтительны, когда оборудование необходимо установить внутри эксплуатируемых зданий или вблизи чувствительных технологических процессов. Коммерческие комплексы, больницы, объекты обработки данных, транспортные сооружения, школы, высотные здания и закрытые промышленные зоны могут предъявлять строгие требования к противопожарному разделению, путям доступа, локализации и последствиям утечки жидкости.

Отсутствие масла упрощает некоторые аспекты управления рисками внутри здания. Нет жидкого диэлектрика, который необходимо локализовать, нет маслосборного приямка, который нужно учитывать в проекте, и нет программы отбора проб масла. Для проектов с ограниченной площадью электрощитовой или сложным доступом для строительных работ это может быть существенным преимуществом.

Тем не менее понятие «сухой тип» не следует рассматривать как способ обойти требования пожарного проектирования. Помещение трансформатора по-прежнему должно соответствовать действующим местным электротехническим и строительным нормам. Важны кабели, распределительное оборудование, вентиляционные проемы, селективность защиты, аварийный доступ и характеристики расположенных рядом материалов. Сухой трансформатор может снизить отдельные риски, но не заменяет анализ пожарной безопасности и безопасности, привязанный к конкретному объекту.

Вентиляция — еще один аспект, который иногда недооценивают. Сухие трансформаторы отдают тепло непосредственно воздуху помещения. Если помещение слишком мало, пути движения воздуха перекрыты, фильтры не обслуживаются или температура окружающей среды превышает расчетное значение, трансформатор может работать при более высокой температуре, чем ожидалось. На практике неподходящее помещение для трансформатора может превратить технически приемлемый сухой агрегат в долгосрочную тепловую проблему.

Прямое сравнение для технической оценки

Пожарная безопасность — вопрос объекта, а не маркировки продукта

Пожарная безопасность часто является решающим фактором, но ее следует оценивать точнее, чем по формуле «масло небезопасно, а сухой тип безопасен». Следует задать следующие вопросы: находится ли трансформатор внутри здания? Примыкает ли он к зонам пребывания людей? Может ли неисправность затронуть путь эвакуации или критически важный процесс? Есть ли место для разделения, барьеров, локализации или отдельного трансформаторного помещения? Что требуют местные нормы, страховщик и внутренние инженерные правила владельца?

Для наружной промышленной подстанции, расположенной на достаточном удалении от зданий, масляный трансформатор может быть вполне приемлемым решением. Для электрощитовой в подвале под оживленной коммерческой зоной тот же выбор может потребовать более серьезных инженерных мер и не быть предпочтительным вариантом. Ответ определяется местом установки.

Также разумно рассматривать защиту от повреждений как часть решения по безопасности. Технология трансформатора не может компенсировать плохо скоординированную защиту, неадекватную конструкцию кабелей, ненадежное заземление или медленное отключение повреждения. Трансформатор, распределительное оборудование, настройки релейной защиты и компоновка установки должны рассматриваться как единая система.

Профиль нагрузки, гармоники и режимы возобновляемой энергетики

Паспортная мощность — это лишь начало выбора трансформатора. Специалисты по технической оценке должны понимать, является ли нагрузка постоянной, циклической, сезонной, приводимой электродвигателями, питаемой инверторами или предполагающей дальнейшее увеличение. Трансформатор, обслуживающий обычную дневную промышленную нагрузку, работает иначе, чем трансформатор, подключенный к объекту возобновляемой энергетики с изменяющимися профилями генерации и гармониками, связанными с инверторами.

Для фотоэлектрических проектов выходное низкое напряжение инвертора должно быть повышено до напряжения присоединения к сети, при этом трансформатор также должен соответствовать наружным условиям и требованиям проекта по гармоникам и тепловому режиму. Специально сконфигурированныйповышающий трансформатор для фотоэлектрических электростанций может быть задан мощностью от 500kVA до 5000kVA, с вариантами высокого напряжения 10kV, 20kV или 35kV и вариантами низкого напряжения, включая 0.315kV, 0.4kV и 0.69kV. Эти параметры должны соответствовать выходу инвертора, требованиям сети, группе соединения, диапазону регулирования ответвлений и фактической компоновке объекта, а не выбираться изолированно.

Например, группы соединения Dyn11 или Yyn0 могут быть актуальны в зависимости от конструкции системы, однако ни одну из них не следует выбирать только потому, что она привычна. Необходимо рассмотреть философию заземления, координацию защиты, поведение гармоник и требования к подключению энергосистемы. Если указан IEC 60076, он обеспечивает важную основу для проектирования и испытаний, но спецификация проекта все равно должна определять фактический электрический режим и условия окружающей среды.

Стоимость жизненного цикла: смотрите дальше заказа на поставку

Трансформатор с наилучшей стоимостью не обязательно имеет самую низкую цену оборудования. Оценщикам следует сравнивать полную картину монтажа и эксплуатации: потери трансформатора, ожидаемую нагрузку, строительные работы, вентиляцию помещения, меры пожарной защиты, прокладку кабелей, потребности в локализации, объем инспекций, последствия простоя и доступность замены.

Маслонаполненный агрегат может быть привлекательным, если его тепловые характеристики уменьшают ограничения по пространству или поддерживают наружную компоновку с удобным доступом. Сухой трансформатор может оправдать свою стоимость, если он уменьшает объем модификаций здания или упрощает установку в стесненных внутренних условиях. Ни один из этих выводов не является универсальным.

Оценка потерь заслуживает особого внимания в системах непрерывной эксплуатации. Потери холостого хода присутствуют всегда, когда трансформатор находится под напряжением, тогда как потери нагрузки изменяются с током. Технически обоснованное сравнение использует один и тот же предполагаемый профиль нагрузки для обоих вариантов. Сравнение конструкции одного поставщика с низкими потерями нагрузки со стандартной конструкцией другого поставщика без согласования эксплуатационных предпосылок может дать вводящий в заблуждение результат.

Вопросы, которые следует решить до утверждения

Перед окончательным выбором любой из технологий проектная группа должна уметь четко ответить на несколько практических вопросов:

• Будет ли трансформатор установлен внутри помещения, снаружи, на крыше, в контейнере или на отдельной подстанции?
• Каковы максимальная температура окружающей среды, уровень загрязнения, влажность, высота над уровнем моря и условия вентиляции?
• Предусмотрены ли на объекте требования к противопожарному разделению, локализации, дренажу и аварийному доступу?
• Является ли нагрузка постоянной, прерывистой, питаемой инверторами, насыщенной гармониками или ожидается ее рост?
• Может ли владелец выполнять регулярные осмотры и организовать обслуживание по техническому состоянию?
• Какие требования к регулированию напряжения, диапазону ответвлений, группе соединения, сопротивлению и защите предъявляет сеть?
• Можно ли безопасно заменить или обслужить трансформатор после завершения строительства окружающего объекта?

Эти вопросы часто выявляют фактическое ограничение. Это может быть узкая подъездная дорога, жаркое электрощитовой помещение, требуемое энергосистемой напряжение подключения, отсутствие дренажа или команда обслуживания, не способная поддерживать частые выезды на объект. Грамотный выбор трансформатора обычно заключается не столько в поиске универсально превосходящей конструкции, сколько в раннем устранении специфических для объекта точек отказа.

Окончательный выбор

Выбирайте масляный трансформатор, когда проект является наружным или имеет подходящее разделение, номинальная мощность и тепловой режим благоприятствуют жидкостному охлаждению, а объект может надлежащим образом обеспечить локализацию, осмотры и меры контроля пожарных рисков. Выбирайте сухой трансформатор, когда внутреннее размещение, отсутствие жидкости, ограничения здания или местные требования безопасности делают этот вариант более практичным — при условии, что вентиляция и условия окружающей среды действительно соответствуют требованиям.

Качество изготовления важно независимо от выбранной технологии. Надежное изготовление обмоток, конструкция изоляции, тепловые запасы, контроль качества и четкое понимание условий применения полезнее общих заявлений о преимуществах одного типа трансформатора. Jinshida Electric Power Technology Co., Ltd. подходит к проектам передачи и распределения электроэнергии с учетом конкретного применения, сочетая техническую поддержку, контролируемые производственные процессы и управление качеством для требований энергосетей, промышленности, возобновляемой энергетики и инфраструктуры.

Разумным следующим шагом будет сравнение обоих вариантов на основе одних и тех же проектных данных: места установки, кривой нагрузки, уровня короткого замыкания, воздействия окружающей среды, правил безопасности и возможностей обслуживания. После определения этих исходных данных выбор между масляным и сухим типом обычно становится намного яснее.
