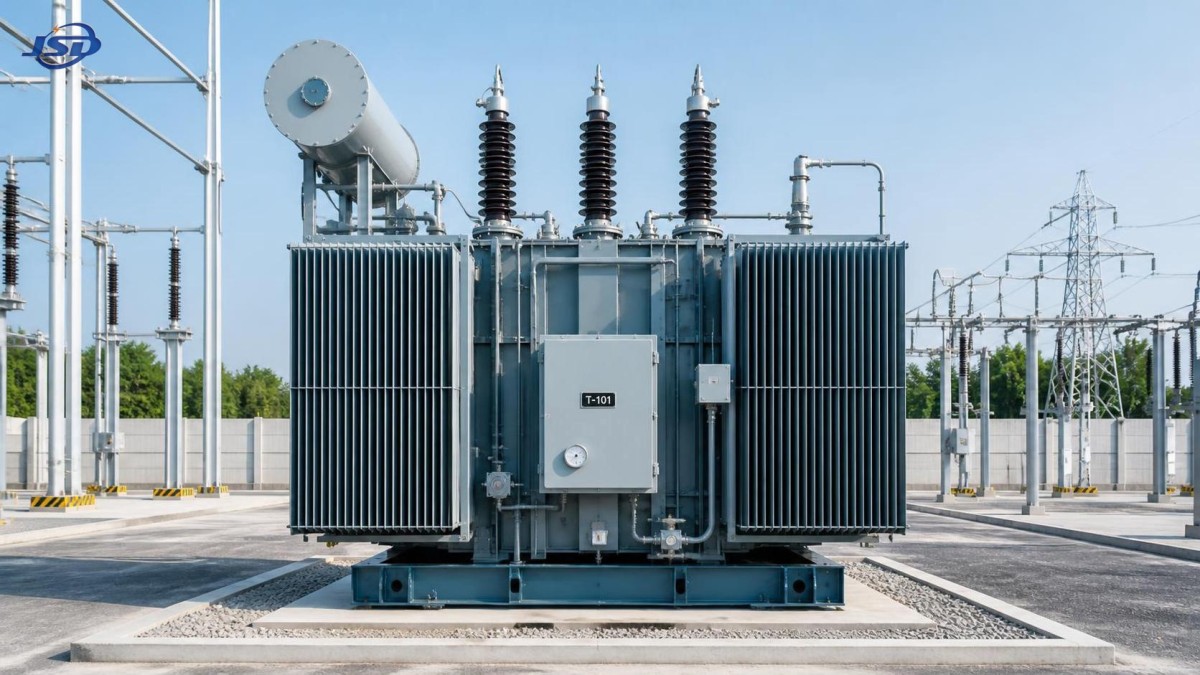

Как выбрать маслонаполненный трансформатор с учетом нагрузки, климата и условий установки

Как выбрать маслонаполненный трансформатор с учетом нагрузки, климата и условий установки

Выбор маслонаполненного трансформатора не сводится к выбору ближайшего стандартного номинала кВА. Такой подход может сработать для простой распределительной линии с небольшой нагрузкой, но становится рискованным, когда трансформатор обслуживает технологическое предприятие, систему сбора энергии из возобновляемых источников, железнодорожную инфраструктуру или промышленную нагрузку с высоким режимом использования. Паспортные данные, безусловно, должны соответствовать электрической системе. Но еще важнее, чтобы трансформатор выдерживал фактический режим работы системы, место установки и условия технического обслуживания на протяжении всего срока службы.

Для группы технической оценки полезный вопрос звучит не так: «Какой трансформатор имеет нужное напряжение?» Правильнее спросить: «Какое сочетание теплового режима, системы изоляции, схемы охлаждения, выбора жидкости, защиты и физической компоновки останется надежным в реальных условиях проекта?» Обоснованный ответ начинается с профиля нагрузки, а затем учитывает климат, ограничения площадки и поведение сети.

Начинайте с профиля нагрузки, а не только с подключенной нагрузки

Номинальная мощность маслонаполненного трансформатора должна определяться спросом, коэффициентом одновременности, продолжительностью работы, ожидаемым ростом и качеством нагрузки. Одних номиналов подключенного оборудования может быть недостаточно. Объект может иметь большую суммарную подключенную нагрузку, но одновременно эксплуатировать лишь ее часть. И наоборот, меньшая технологическая нагрузка может вызвать значительный нагрев при непрерывной работе почти на полной мощности, особенно в жаркой среде.

По возможности запрашивайте график нагрузки. Суточный 24-часовой профиль и сезонные изменения дают гораздо больше информации, чем единственное значение «максимального спроса». Техническим группам следует определить нормальную нагрузку, ожидаемую пиковую нагрузку, длительность пиковой работы, требования к аварийной перегрузке и планы будущего расширения. Ответы влияют как на выбор номинала, так и на решение о том, достаточно ли стандартной системы охлаждения ONAN или следует рассмотреть другую конструкцию охлаждения.

Тип нагрузки не менее важен. Электродвигатели создают пусковой ток. Дуговые печи и сварочные системы могут иметь сильно переменный режим работы. Преобразователи частоты, выпрямители, системы UPS и другое силовое электронное оборудование могут создавать гармоники, увеличивающие потери в обмотках и добавочные потери. Трансформатор, удовлетворительно работающий с симметричной синусоидальной нагрузкой, может нагреваться сильнее ожидаемого при питании выпрямительной шины. Поэтому гармоники, симметрия фаз, коэффициент мощности и ожидаемые циклы перегрузки должны быть включены в спецификацию до запроса коммерческих предложений у поставщиков.

Не следует предполагать, что более крупный стандартный агрегат автоматически решает проблему сложной нагрузки. Увеличение номинала может снизить тепловую нагрузку, но также способно повысить потери холостого хода, стоимость приобретения, занимаемую площадь и ток короткого замыкания для нижестоящего оборудования. Лучший подход — точно определить режим работы и запросить у производителя подтверждение тепловой конструкции, импеданса, группы соединения и показателей потерь для этого режима.

Коэффициент трансформации, импеданс и группа соединения — это системные решения

Номинальные значения первичного и вторичного напряжения — лишь видимая часть электрического проекта. Трансформатор также должен соответствовать фактическому диапазону напряжения сети, требованиям к переключению ответвлений, способу заземления, координации защит и ожидаемому уровню токов повреждения. Проект с длинной линией среднего напряжения может потребовать возможности регулирования напряжения при нормальных рабочих колебаниях; площадке со стабильным входным питанием такая схема может не понадобиться. Следует выбирать ответвления без возбуждения или под нагрузкой исходя из эксплуатационных требований, а не по привычке.

Импеданс требует тщательного рассмотрения, поскольку связан с компромиссом. Более высокий импеданс может помочь ограничить ток повреждения, но также вызывает большее падение напряжения под нагрузкой. Более низкий импеданс может обеспечить лучшее регулирование напряжения, но способен увеличить аварийную нагрузку на коммутационную аппаратуру и кабели. Для параллельно работающих трансформаторов особенно важны согласование импеданса и коэффициента трансформации. Незначительные различия в спецификации могут привести к неравномерному распределению нагрузки задолго до того, как любой из агрегатов достигнет паспортного номинала.

Группа соединения должна соответствовать целям заземления, фазового сдвига и управления гармониками. Например, Dyn11 и Yyn0 не являются взаимозаменяемыми стандартными вариантами. Правильный выбор зависит от питающей системы, схемы распределения на стороне нагрузки и типа подключаемого оборудования. Если проект включает несколько трансформаторов, генераторов или будущее соединение между секциями шин, инженерной группе следует заранее проверить совместимость, а не обнаруживать проблему при вводе в эксплуатацию.

Климат изменяет доступный тепловой запас

Температура окружающей среды — один из наиболее часто недооцениваемых исходных параметров. Жидкая изоляция и обмотки трансформатора зависят от передачи тепла окружающему воздуху. Агрегат, работающий на открытом воздухе в высокотемпературной промышленной зоне, имеет меньший тепловой запас, чем такой же агрегат в умеренном климате. Прямое солнечное излучение, слабая циркуляция воздуха, горячий выхлоп близлежащего оборудования и влияние ограждений могут повысить рабочие температуры выше уровня, предполагаемого первоначальным планом площадки.

На другом конце диапазона площадки с низкими температурами требуют внимания к свойствам жидкости, работе прокладок и условиям пуска. Выбранная изоляционная жидкость должна подходить для ожидаемой низкой температуры окружающей среды. Это особенно важно там, где оборудование может длительное время находиться в обесточенном состоянии перед вводом в работу. Недостаточно указать «наружная установка»; спецификация должна сообщать реальный диапазон температур окружающей среды и любое необычное погодное воздействие.

Влажность, загрязнение, соляной туман, пыль и высота над уровнем моря также требуют отдельной оценки. Коррозионно-активный прибрежный воздух может воздействовать на наружную арматуру и радиаторы. Цементные, горнодобывающие, химические и металлургические объекты могут подвергать вводы и поверхности охлаждения воздействию проводящих или абразивных загрязнений. На больших высотах меньшая плотность воздуха снижает эффективность охлаждения и изменяет требования к внешней изоляции. Эти условия не обязательно требуют специального трансформатора, но часто оправдывают другие длины путей утечки, покрытия, детали корпуса, схемы размещения радиаторов или корректировку номинала.

Выбирайте изоляционную жидкость с учетом пожарной безопасности, экологических требований и реальных условий обслуживания

Минеральное масло по-прежнему широко используется, поскольку оно хорошо знакомо, технически проверено и поддерживается сложившимися практиками обслуживания. Однако его не следует считать автоматическим выбором для любого места установки. Противопожарные расстояния, размещение в помещении, схемы дренажа, близость к зданиям с людьми и местные экологические требования могут изменить оценку. Альтернативные изоляционные жидкости могут быть актуальны там, где требуются повышенная пожарная безопасность или иные экологические характеристики, однако выбор должен учитывать всю конструкцию: свойства жидкости, эффективность охлаждения, совместимость оборудования, процедуры обслуживания и требования соответствия, специфичные для проекта.

Для любого типа жидкости системы удержания являются частью установки трансформатора, а не второстепенным вопросом строительных работ. Обвалования, маслосборники, пути дренажа, противопожарные барьеры и доступ для ликвидации разливов требуют координации между электротехническими, строительными и службами безопасности. Идеально специфицированный трансформатор может оказаться неудачным решением для проекта, если нет практического способа осматривать его, отбирать пробы жидкости или устранять утечку без нарушения работы площадки.

Условия установки часто определяют окончательную конфигурацию

Наружным трансформаторам требуется не только атмосферостойкое покрытие. Подтвердите необходимые расстояния до токоведущих частей, пути подъема, доступ для обслуживания, подход кабелей, границы по шуму и защитное оборудование. Радиаторам необходимо пространство для отвода тепла; их размещение близко к стенам или за сплошными барьерами может снизить предполагаемую эффективность охлаждения. Для подстанций на стесненных городских или промышленных площадках стоит проверить физическую компоновку с производителем до окончательного выполнения фундамента и кабельных траншей.

Внутренние установки требуют еще большей дисциплины. Вентиляция помещения, противопожарная стратегия, размеры дверей, нагрузка на пол, доступ по рельсам или краном и пути для замены являются практическими ограничениями, которые трудно исправить после строительства. Если трансформатор должен пройти через узкий проем, необходимо проверить транспортные габариты со снятыми радиаторами, вводами и принадлежностями, а не только общие размеры, указанные в раннем техническом паспорте.

Шум следует оценивать, когда трансформатор расположен рядом с офисами, жилыми зонами, больницами или диспетчерскими. Шум сердечника зависит от конструкции и условий питания, тогда как вентиляторы и насосы при их наличии создают дополнительные источники звука. Требование по низкому уровню шума должно быть четко указано на стадии запроса вместе с условиями измерения, ожидаемыми проектом. Откладывание этого вопроса до заводских испытаний приводит к разногласиям, поскольку «тихий» не является инженерным критерием.

Специальные выпрямительные и промышленные режимы требуют иного подхода

Когда трансформатор питает выпрямительную систему, оценка должна выходить за рамки обычных данных распределительного трансформатора. Выпрямительные нагрузки могут требовать индивидуально заданного низковольтного выхода, подходящего фазового сдвига, устойчивой тепловой работы при гармонических токах и электрической изоляции между питающей сетью и преобразовательным оборудованием. Металлургия, электролиз, гальваническое производство, химическая обработка, горнодобывающая отрасль, железнодорожные системы и промышленные установки силовой электроники обычно вызывают такие вопросы.

Для такого режима специальный изолирующий и выпрямительный трансформатор может оцениваться как специально разработанный вариант, а не как стандартный сетевой трансформатор с индивидуальным напряжением на выводах. Доступные конфигурации могут охватывать диапазон от 50 кВА до 5000 кВА, с вариантами высокого напряжения 6 кВ, 10 кВ, 20 кВ или 35 кВ и индивидуальными низковольтными схемами. Трехфазные группы соединения Dyn11 или Yyn0, работа на частоте 50 Гц или 60 Гц, внутренняя или наружная установка, а также охлаждение ONAN или AN могут быть выбраны в соответствии с фактической конструкцией выпрямительной системы. Указание на IEC 60076 полезно, однако покупатель все равно должен определить гармонический режим, координацию изоляции, цикл нагрузки и требуемые испытания в техническом задании.

Медный материал обмоток часто указывается для требовательных промышленных условий эксплуатации, поскольку проводимость и тепловые характеристики напрямую влияют на потери и превышение температуры. Тем не менее сам по себе материал обмотки не является показателем качества. Оценщику следует учитывать сечение проводников, структуру изоляции, крепление, способность выдерживать короткое замыкание, пути охлаждения и способность производителя контролировать весь процесс проектирования и изготовления.

Превратите спецификацию в контрольный список оценки

Полезный пакет запроса по трансформатору должен описывать, что агрегат обязан выдерживать, а не только как он должен называться. Перед сравнением предложений подтвердите с проектной группой следующие пункты:

• Нормальные, пиковые, аварийные и будущие условия нагрузки, включая длительность нагрузки и содержание гармоник.
• Напряжение системы, частота, уровень изоляции, требования к ответвлениям, группа соединения, способ заземления и уровень тока повреждения.
• Диапазон температуры окружающей среды, высота над уровнем моря, солнечное воздействие, степень загрязнения, влажность и коррозионные условия.
• Внутреннее или наружное размещение, доступная площадь, вентиляция, ввод кабелей, маршрут подъема, доступ для обслуживания и ограничения по шуму.
• Предпочтительный тип изоляционной жидкости, концепция пожарной защиты, схема удержания и требования местных органов согласования.
• Требуемые принадлежности, мониторинг, интерфейсы защиты, приемо-сдаточные испытания, подтверждение типовых испытаний при необходимости и формат документации.

Сравнение заявок затем должно отличать соответствующие требованиям конструктивные решения от неопределенных предположений. Два предложения с одинаковой номинальной мощностью могут существенно различаться по значениям потерь, допущениям по превышению температуры, качеству принадлежностей, предусмотренной защите, транспортной схеме и пригодности для указанной площадки. Низкая первоначальная цена может не включать именно те детали, которые позднее становятся дорогостоящими: недостаточный шкаф зажимов, неподходящие вводы, ограниченный мониторинг, недостаточные покрытия или схему охлаждения, не соответствующую условиям окружающей среды.

Практическая окончательная проверка перед выпуском заказа

Перед выдачей заказа на поставку проведите совместную проверку с участием специалистов по электрическому проектированию, строительным работам, эксплуатации, защите и поставщика трансформатора. Проверьте расположение выводов относительно кабельных трасс, общую массу относительно фундамента, расстояния относительно компоновки подстанции и расположение принадлежностей относительно доступа для обслуживания. Убедитесь, что указанные номиналы применимы при температуре окружающей среды и высоте над уровнем моря на объекте, а не при типовых эталонных условиях. Для выпрямительных или нелинейных нагрузок подтвердите, что производитель получил соответствующую информацию о форме волны и режиме работы.

Производители, располагающие специализированными инженерными ресурсами в области энергетического оборудования и контролируемыми производственными процессами, могут помочь преобразовать эти исходные данные в работоспособную конструкцию. Jinshida Electric Power Technology Co., Ltd. специализируется на оборудовании для передачи и распределения электроэнергии для сетевых, промышленных, новых энергетических и инфраструктурных применений, уделяя внимание стабильной работе, качеству производства и технической поддержке. Однако наиболее продуктивные отношения с поставщиком начинаются с полной картины эксплуатации. Предоставьте проектной группе сложные условия на раннем этапе; именно здесь обычно определяется надежность трансформатора.
