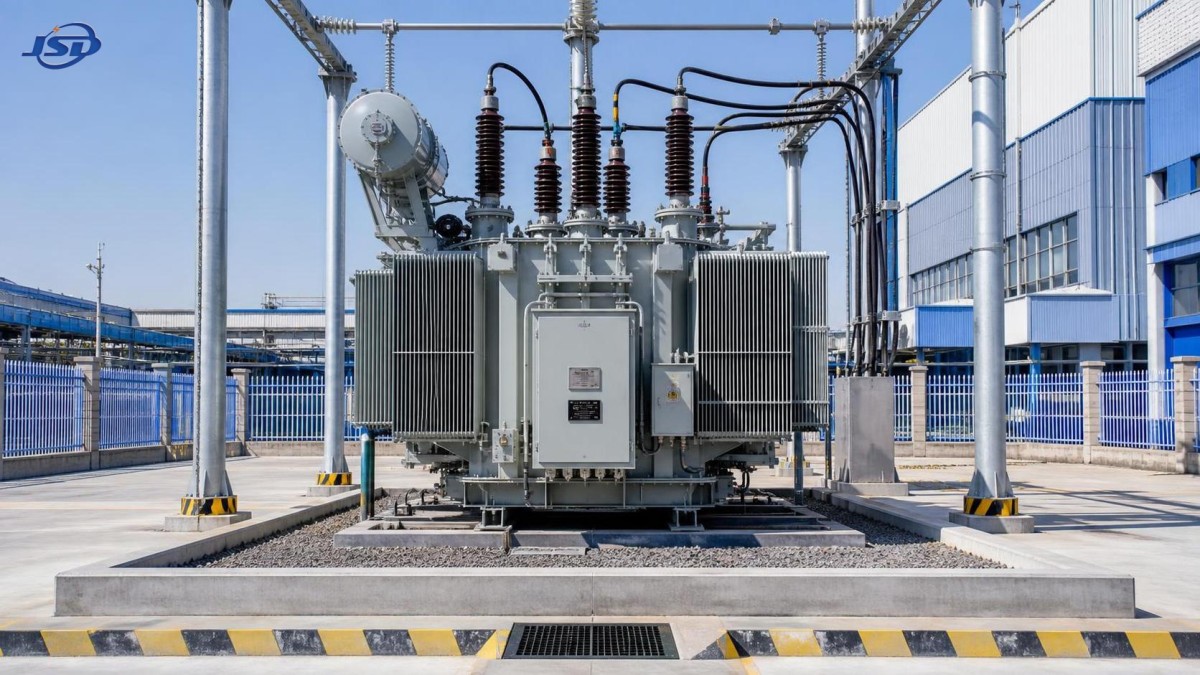

مواضع استخدام المحولات المملوءة بالسائل في المحطات الفرعية الخارجية والمنشآت الصناعية

قد يصبح قرار اختيار المحول عاجلًا قبل وقت طويل من وصول المعدات إلى الموقع. فقد تكون الأعمال المدنية في ساحة المحطة الفرعية قد بدأت بالفعل، ومسارات الكابلات محددة، ورسومات الحماية على وشك الإصدار، عندما يطرح أحدهم سؤالًا عمليًا: هل ستتحمل الوحدة المختارة حرارة الصيف، والتعرض للمطر، والغبار الناتج عن الإنتاج القريب، وواجبات الفصل والتوصيل المتوقعة بعد بدء تشغيل المصنع؟ إذا تمت الإجابة عن هذا السؤال بمجرد مطابقة تصنيفات الجهد وkVA، فقد تظهر تعديلات مكلفة أثناء التركيب أو، وهو الأسوأ، بعد التغذية بالجهد.

وهذا شائع بوجه خاص في المحطات الفرعية الخارجية والمنشآت الصناعية حيث يُتوقع من المحول أن يعمل لسنوات عديدة مع فترات محدودة لفصل الخدمة. يمكن أن يوفرالمحول المملوء بالسائل المختار جيدًا أداءً حراريًا قويًا وتشغيلًا موثوقًا في هذه البيئات الصعبة، ولكن يجب أن يتوافق مع الموقع الفعلي بدلًا من التعامل معه كبند عام في جدول المعدات. ويؤثر التخطيط المحيط، واستراتيجية الحريق، وسلوك الأحمال، وإمكانية الوصول للصيانة، واختيار السائل جميعها في مدى بقاء التركيب عمليًا بعد مغادرة فريق المشروع.

النقطة التي يفشل فيها افتراض التركيب الداخلي

تبدأ كثير من رسومات المشاريع بتمييز بسيط: غرفة محول داخلية أو حجرة محول خارجية. لكن الواقع أقل بساطة. فقد يكون المحول الموجود في الخارج قريبًا من مباني العمليات، أو أبراج التبريد، أو مسارات الشاحنات، أو مخازن المواد الكيميائية، أو مناطق مناولة المواد كثيرة الغبار. وقد يتعرض لأشعة الشمس المباشرة لفترات طويلة، أو للأمطار المدفوعة بالرياح، أو للهواء المحمل بالأملاح، أو لدرجات حرارة الشتاء المنخفضة، أو لممر خدمة ضيق يجعل الفحوصات صعبة.

تبدأ المشكلة عندما يُختار المحول من جدول تصنيفات من دون تحويل تلك الظروف إلى متطلبات تصميمية. قد يكون التصنيف مناسبًا، لكن ترتيب المشعات قد يصعب تنظيفه، أو قد تتعرض خزانة التوصيلات للتحكم لتكاثف مستمر، أو قد يكون ترتيب احتواء الزيت صغيرًا جدًا أو ذا تصريف سيئ. وهذه ليست تفاصيل تشطيب ثانوية، بل تؤثر في التوافر، وتخطيط السلامة، وتنسيق الإنشاءات، والجهد اللازم لإبقاء المحول في الخدمة.

بالنسبة إلى المحطات الفرعية الخارجية، غالبًا ما تكون الوحدات المملوءة بالسائل خيارًا مناسبًا لأن السائل العازل يساعد في العزل الكهربائي ونقل الحرارة معًا. ويسمح ذلك بتصاميم مدمجة وعالية السعة تناسب نقاط ربط الشبكة، والمحطات الفرعية لربط المرافق، وأنظمة تجميع الطاقة المتجددة، وتوزيع الطاقة للبنية التحتية. وفي المنشآت الصناعية، يُنظر إليها عادةً عندما يجب تغذية أحمال كبيرة بموثوقية، وحينما يمنع الموقع الخارجي استهلاك مساحة إنتاج داخلية قيمة.

ابدأ بمنحنى الحمل، وليس بلوحة البيانات وحدها

السؤال المفيد الأول ليس ببساطة: «ما حجم المحول المطلوب؟» بل: «كيف سيبدو الطلب الكهربائي خلال يوم عادي، وأثناء بدء التشغيل، وخلال فترة تشغيل غير عادية؟» فمصنع العمليات الذي يحتوي على محركات كبيرة، ومغيرات سرعة، ومعدات لحام، وأفران، وضواغط، أو خطوط إنتاج دورية، لا يفرض واجب تشغيل مماثلًا لحمل تجاري مستقر نسبيًا. وينبغي مراجعة التوافقيات، وتيار الاندفاع، وتقلبات الحمل المتكررة، وظروف معامل القدرة قبل اعتماد المواصفات النهائية.

قد يحتاج المحول المملوء بالسائل إلى هامش في التصنيف، أو تصميم لف مناسب، أو ممانعة محددة وفقًا لسلوك المعدات المتصلة. وتكتسب الممانعة أهمية خاصة لأنها تؤثر في مساهمة تيار القصر وتنظيم الجهد. فالممانعة الأقل ليست مفضلة تلقائيًا؛ إذ قد تزيد تيار القصر المتاح إلى ما يتجاوز قدرة معدات المفاتيح اللاحقة على تحمله. وعلى العكس، قد تؤدي الممانعة المفرطة إلى تفاقم هبوط الجهد عند بدء تشغيل المحركات الثقيلة. وينبغي مراجعة هذا التوازن إلى جانب تصنيف القصر للنظام بأكمله، بدلًا من تحديده كتفصيل منفصل خاص بالمحول.

تغير درجة الحرارة المحيطة أيضًا معنى التصنيف الاسمي. فالوحدة التي تعمل في منطقة معتدلة ومظللة تواجه تحديًا تبريديًا مختلفًا عن وحدة مركبة في ساحة حارة ومغلقة بجوار معدات عمليات تبعث الحرارة. ويمكن أن تقلل الزيادة الحرارية المباشرة من الشمس، وتقييد تدفق الهواء حول المشعات، والارتفاع عن سطح البحر، وتراكم الملوثات، من هامش التبريد العملي. وعندما ينطوي التطبيق على ظروف غير اعتيادية، ينبغي توضيحها صراحة في وثائق الشراء بدلًا من تركها للتفسير بعد التسليم.

متى يكون التركيب الخارجي منطقيًا من الناحية العملية

في محطة فرعية خارجية متصلة بالشبكة، يقع المحول عادةً بين معدات فصل وتوصيل النقل أو التوزيع وبين نظام التجميع أو المغذيات ذي الجهد المنخفض. وهنا يكون تحقيق الفصل المادي عن المباني المشغولة أسهل غالبًا، كما يكون التبريد بالهواء الطلق مفيدًا. ويمكن ترتيب حجرة المحول مع إتاحة وصول واضحة للتركيب والاختبار والاستبدال المستقبلي والاستجابة للطوارئ. كما يمكن للمصممين المدنيين دمج الأساسات، وخنادق الكابلات، والسياج، والتصريف، وخصائص احتجاز الزيت في مرحلة مبكرة من المشروع.

تتطلب المواقع الصناعية قرارات أكثر تنوعًا. وقد يكون تركيب المحول في الخارج خيارًا منطقيًا عندما يحتاج المصنع إلى إبقاء المعدات الكهربائية بعيدًا عن مناطق الإنتاج، أو عندما لا ينبغي إطلاق فواقد المحول وحرارته داخل مبنى، أو عندما قد يستلزم توسع المصنع قدرة طاقة إضافية لاحقًا. وغالبًا ما تواجه مرافق دعم التعدين، وأنظمة معالجة المياه، والمجمعات التصنيعية، والمراكز اللوجستية، وعمليات معالجة المنتجات الزراعية الكبيرة هذه القيود المتعلقة بالتخطيط.

لكن «في الخارج» لا ينبغي أن تعني «دون حماية». فما زال يتعين أن يراعي الموقع صدمات المركبات، والوصول غير المصرح به، والأجسام الساقطة، والفيضانات، والأجواء المسببة للتآكل، والتعرض للغبار. وقد يحتاج المحول المجاور لطريق داخلي مزدحم إلى حواجز مادية. وقد يتطلب الموقع الساحلي أو موقع المعالجة الكيميائية اهتمامًا أكبر بالمكونات الخارجية المقاومة للتآكل وتفاصيل الغلاف. وفي المناطق المعرضة للفيضانات، تستحق مناسيب الأساسات، ومسارات دخول الكابلات، والتصريف مراجعة مبكرة.

ظروف الموقع التي ينبغي أن تغيّر المواصفات

تتمثل طريقة مفيدة لتجنب المفاجآت في المراحل المتأخرة في معاينة الموقع المقترح مع أفراد الكهرباء والأعمال المدنية والتشغيل قبل إصدار الطلب. وينبغي أن تركز المناقشة على الظروف التي يمكن ملاحظتها والتحقق منها، بدلًا من عبارات عامة مثل «مناسب للاستخدام الخارجي».

• الخلوص وقابلية الصيانة: تأكد من توفر مساحة للوصول إلى المشعات، وأبواب خزائن التحكم، ونهايات الكابلات، وعمليات الرفع، وإزالة المكونات القابلة للصيانة. ولا تكون المساحة المدمجة ذات قيمة إلا إذا كان الفنيون لا يزالون قادرين على العمل بأمان حولها.
• ظروف التربة: راجع قدرة التحمل، ومخاطر الهبوط، واتجاه التصريف، والعلاقة بين الأساس ونظام خنادق الكابلات. فتجمع المياه تحت المحول أو حوله يسبب مشكلات طويلة الأجل يمكن تجنبها.
• الاحتواء والتصريف: ينبغي أن يكون للموقع نهج مدروس لاحتواء السائل العازل. ويجب ألا يسمح الترتيب لمياه الأمطار بإضعاف حجم الاحتواء المقصود أو بحمل السائل المتسرب إلى نظام التصريف العام.
• الفصل للحماية من الحريق: يجب النظر في المسافة إلى المباني، وهياكل الكابلات، والمحولات المجاورة، ومناطق العمليات الحرجة ضمن استراتيجية الحماية من الحريق في المشروع. وإذا كان الفصل محدودًا، فقد يحتاج الترتيب العام إلى تدابير وقائية إضافية.
• التعرض البيئي: يؤثر الغبار، والملح، والأبخرة الصناعية، والحشرات، ودرجات الحرارة القصوى، والرطوبة العالية في التشطيبات الخارجية، وإحكام الخزائن، وصيانة أسطح التبريد، وتكرار الفحص.
• حدود الضوضاء: قد تحتاج ساحة المحول القريبة من المكاتب، أو المساكن، أو غرف التحكم، أو المناطق الهادئة في المصنع إلى تقييم للضوضاء خلال مرحلة التصميم. وقد يكون نقل الوحدة مسافة قصيرة أكثر فاعلية أحيانًا من محاولة معالجة المشكلة لاحقًا.

قد تبدو هذه النقاط مدنية أو تشغيلية وليست كهربائية، لكنها غالبًا ما تحدد ما إذا كان تشغيل تركيب محول سليم تقنيًا سيكون سهلًا. وتعكس أقوى المواصفات بيئة التركيب كاملة، وليس فقط الجهد الابتدائي والجهد الثانوي والسعة المقننة.

اختيار نهج السائل العازل

عندما يشير الناس إلى محول مملوء بالسائل، فقد يفكرون في الزيت المعدني افتراضيًا. ولا يزال الزيت المعدني واسع الاستخدام، لكن ينبغي تقييم السائل العازل المناسب وفقًا لظروف تركيب المشروع وأولوياته التشغيلية. ويمكن أن تختلف السوائل في خصائصها المتعلقة بالحريق، وسلوك التبريد، والاعتبارات البيئية، وممارسات الصيانة، وآثار التكلفة. وينبغي دمج القرار مع تصميم الحريق والبيئة في الموقع بدلًا من اتخاذه كتفضيل شراء في اللحظة الأخيرة.

بالنسبة إلى محطة فرعية خارجية تقليدية تتوفر فيها مسافات فصل وتصريف ووصول كافٍ، قد يتوافق التصميم القياسي المملوء بالزيت جيدًا مع ممارسات الصيانة الراسخة. وفي موقع صناعي محدود المساحة، وقريب من المنشآت المشغولة أو مناطق التصريف الحساسة، قد تستكشف فرق المشروع بدائل ذات خصائص أنسب لنهج المخاطر المطبق. وينبغي أن يشمل هذا التقييم مصنع المحول، ومهندس الحماية، والمصمم المدني، وشركة التأمين عند الاقتضاء، والجهة المسؤولة عن متطلبات سلامة الموقع. ولا يلغي أي اختيار للسائل الحاجة إلى احتواء سليم وفحص وتخطيط للطوارئ.

ومن المهم أيضًا عدم افتراض أن استخدام سائل مختلف يجعل جميع تصاميم المحولات قابلة للتبادل. يجب النظر إلى أداء التبريد، وحدود درجة الحرارة، وتوافق الملحقات، وإجراءات الخدمة كحزمة متكاملة. وينبغي أن تحدد الوثائق الفنية النهائية السائل المختار بوضوح حتى لا يعتمد موظفو الصيانة المستقبليون على الافتراضات.

تفاصيل التركيب التي تتسبب كثيرًا في إعادة العمل

غالبًا ما ترتبط المشكلات أثناء التشغيل التجريبي بالواجهات بين التخصصات. فقد تصل مسارات الكابلات إلى المحول من الجانب الخطأ. وقد يكون ترتيب تأريض النقطة المحايدة غير واضح. وقد تفتقر كابلات التحكم إلى الفصل عن دوائر القدرة. وقد يُصب الأساس قبل التحقق من خلوصات المشعات النهائية. وهذه المشكلات أسهل في الحل على الرسومات منها في موقع مشروع قائم.

قبل بدء التركيب، ينبغي للفريق مطابقة الرسم المعتمد للأبعاد الخارجية للمحول مع رسم الأساس، وجدول الكابلات، وخطة التأريض، ومخطط الحماية، وخطة الرفع. كما يستحق تكوين الشحن الاهتمام. فقد تُنقل بعض الملحقات بصورة منفصلة وتُركب في الموقع، مما يؤثر في التخزين، وتسلسل التجميع، ومسؤوليات الفحص.

أثناء الوضع الميكانيكي، تحقق من الاستواء، والتثبيت، ووضوح الوصول حول معدات التبريد، وحالة العوازل، والمقاييس، والصمامات، والتوصيلات الخارجية. وأثناء الأعمال الكهربائية، أكد تعريف الأطوار، وتوافق مجموعة المتجهات، وموضع مغير النقرات، ووصلات التأريض، ومتطلبات عزم ربط النهايات، وأسلاك الحماية. وينبغي أن يتضمن إجراء التشغيل التجريبي الاختبارات المطلوبة في مواصفات المشروع، وأن يؤكد أن الإنذارات، والفصل الوقائي، وعناصر التحكم في التبريد، والإشارات عن بُعد تعمل كما هو مقصود.

تستحق طاقة الإنشاءات تخطيطًا منفصلًا. فقد تتطلب أعمال المحطات الفرعية الخارجية كهرباء مؤقتة للأدوات، والإضاءة، ومعدات الاختبار، ونزح المياه، والاتصالات، والخدمات المساعدة قبل تغذية المحول الدائم بالجهد. وعندما يكون مصدر الديزل مناسبًا لهذا الواجب المؤقت، يمكن أن توفرمجموعة مولد ديزل من النوع المفتوح طاقة ثلاثية الطور بتصنيفات تشغيل رئيسي من 50kVA إلى 500kVA، مع ATS اختياري وتشغيل متوازٍ. وينبغي تحديد دورها بعناية: فهي تدعم عمليات الموقع أثناء الإنشاء أو الانقطاع، بينما يبقى المحول المكون الأساسي لترتيب التوزيع الدائم.

ينبغي تضمين العناية الوقائية في تصميم المشروع

المحول الذي يصعب فحصه سيُفحص عادةً بوتيرة أقل من المخطط لها. ولهذا ينبغي أن يكون الوصول التشغيلي جزءًا من مراجعة التخطيط الأولية. ويحتاج الأفراد إلى مسار آمن لقراءة المقاييس، وفحص التسربات، ومراقبة معدات التبريد، والتحقق من حالة الخزائن، وإجراء الاختبارات الروتينية دون تجاوز خنادق الكابلات أو العمل حول العوائق.

يشمل تخطيط الصيانة عادةً الفحص البصري للخزان والتجهيزات، ومراجعة مؤشرات درجة الحرارة والضغط حيثما وجدت، والتحقق من مراوح ومضخات التبريد إن وجدت، وفحص العوازل والتوصيلات، واختبار السائل العازل وفقًا لبرنامج صيانة مالك الأصل. ويكون تحليل الاتجاهات عمومًا أكثر قيمة من التفاعل مع ملاحظة منفردة معزولة. ويجب أن يدفع أي تغير في سلوك درجة الحرارة، أو نتائج الغاز المذاب، أو حالة الرطوبة، أو مستوى الزيت إلى التحقيق فيه ضمن سياق تاريخ الحمل وأحداث التشغيل الأخيرة.

تكتسب النظافة والترتيب في الموقع الخارجي أهمية أكبر مما يبدو للوهلة الأولى. فالتصريف المسدود، والنباتات المحيطة بالمشعات، والغبار المتراكم، والسياج غير المحكم، والملصقات التالفة، ودخول المياه إلى حجرات التحكم، يمكن أن تعقد أعمال الصيانة الروتينية في غير ذلك من الحالات. ويسهم إسناد هذه البنود إلى مسؤولية واضحة في الموقع في تجنب الفجوة الشائعة بين إتمام الإنشاءات وتسليم العمليات طويلة الأجل.

اتخاذ القرار النهائي بافتراضات أقل

عادةً ما يكون أفضل موقع لمحول مملوء بالسائل هو الموقع الذي يدعم فيه الأداء الكهربائي، والعملية المدنية، والوصول التشغيلي، والتحكم في المخاطر بعضُها بعضًا. ففي محطة فرعية خارجية للشبكة، يعني ذلك غالبًا حجرة محول متباعدة على نحو صحيح، مزودة بالتصريف والاحتواء وطرق الوصول وواجهات الحماية المنسقة. وفي منشأة صناعية، قد يعني وضع الوحدة خارج مبنى الإنتاج الرئيسي ولكن بعيدًا عن حركة المرور، ونقاط تصريف المواد المسببة للتآكل، والمناطق التي سيعرقل فيها التوسع المستقبلي أعمال الصيانة.

يصبح الاختيار أكثر موثوقية عندما يوثق فريق المشروع منحنى التشغيل الفعلي، والتعرض البيئي، وتفضيل السائل، وقيود التركيب، ومسؤوليات التشغيل التجريبي قبل الشراء. ويمكن للمصنع حينئذٍ تطوير المعدات حول الظروف المحددة بدلًا من مطالبته بالتعويض عن أمور مجهولة لاحقًا. وبالنسبة إلى أنظمة الطاقة التي تخدم التطبيقات الصناعية أو تطبيقات البنية التحتية أو الشبكة أو الطاقة الجديدة، غالبًا ما يكون هذا الانضباط أكثر قيمة من اختيار المعدات استنادًا إلى تصنيف رئيسي واحد.
