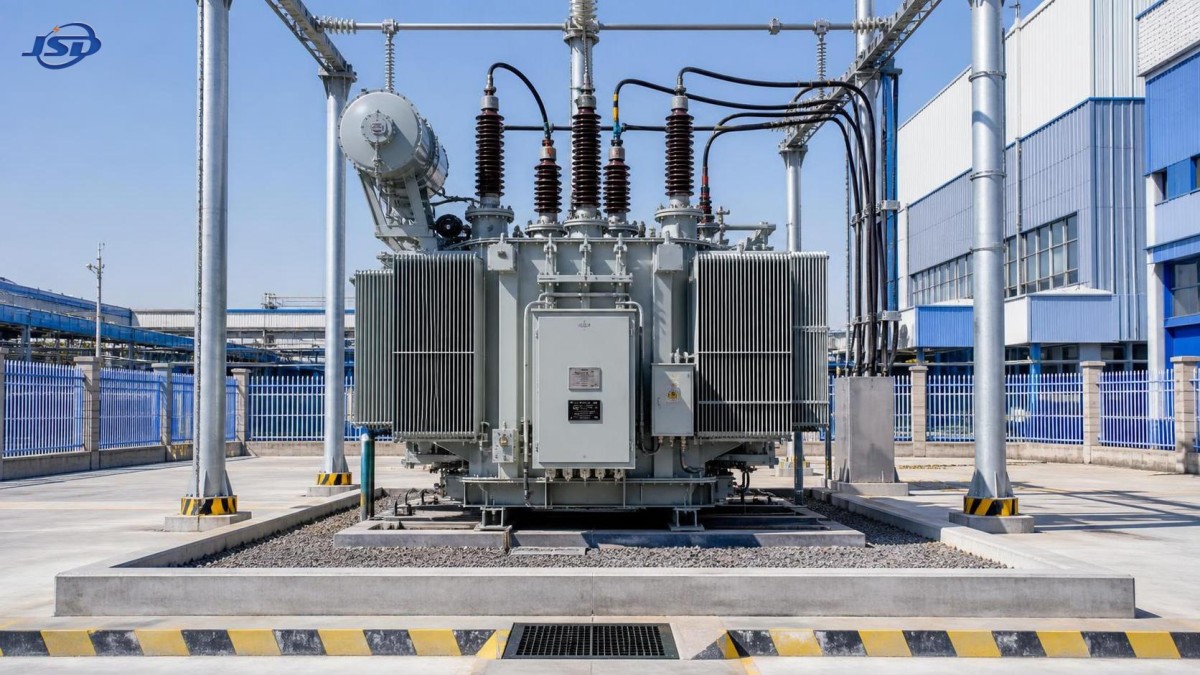

Où les transformateurs immergés dans l’huile s’intègrent dans les sous-stations extérieures et les installations industrielles

La décision concernant un transformateur peut devenir urgente bien avant l’arrivée de l’équipement sur site. Les travaux de génie civil d’un poste peuvent déjà être en cours, les cheminements de câbles définis et les schémas de protection presque finalisés lorsqu’une question pratique est soulevée : l’unité sélectionnée supportera-t-elle la chaleur estivale, l’exposition à la pluie, la poussière issue de la production voisine et les manœuvres prévues après le démarrage de l’usine ? Si cette question ne reçoit une réponse qu’en faisant correspondre les tensions et les puissances nominales en kVA, des modifications coûteuses peuvent apparaître pendant l’installation ou, pire encore, après la mise sous tension.

Cette situation est particulièrement fréquente dans les postes extérieurs et les installations industrielles où le transformateur doit fonctionner pendant de nombreuses années avec des fenêtres d’arrêt limitées. Untransformateur immergé dans un liquidebien choisi peut offrir de solides performances thermiques et un fonctionnement fiable dans ces environnements exigeants, mais il doit être adapté au site réel plutôt que considéré comme un élément générique d’une liste d’équipements. L’agencement environnant, la stratégie de protection incendie, le comportement de la charge, l’accès pour la maintenance et le choix du fluide influencent tous le caractère pratique de l’installation après le départ de l’équipe projet.

Le point où l’hypothèse d’une installation intérieure échoue

De nombreux plans de projet commencent par une distinction simple : local de transformateur intérieur ou baie de transformateur extérieure. En réalité, la limite est moins simple. Un transformateur installé à l’extérieur peut néanmoins se trouver à proximité de bâtiments de procédé, de tours de refroidissement, de voies de circulation de camions, de zones de stockage de produits chimiques ou de zones poussiéreuses de manutention des matériaux. Il peut être exposé directement au soleil pendant de longues périodes, à la pluie poussée par le vent, à l’air chargé de sel, aux faibles températures hivernales ou à un corridor de maintenance étroit qui rend les inspections difficiles.

Les problèmes commencent lorsque le transformateur est sélectionné à partir d’un tableau de caractéristiques sans traduire ces conditions en exigences de conception. La puissance nominale peut être adéquate, mais la disposition des radiateurs peut être difficile à nettoyer, l’armoire de raccordement peut être exposée à une condensation persistante ou le dispositif de rétention d’huile peut être trop petit ou mal drainé. Il ne s’agit pas de simples détails de finition. Ils influencent la disponibilité, la planification de la sécurité, la coordination des travaux et les efforts nécessaires pour maintenir le transformateur en service.

Pour les postes extérieurs, les unités immergées dans un liquide sont souvent bien adaptées, car le liquide isolant contribue à la fois à l’isolation diélectrique et au transfert thermique. Cela permet des conceptions compactes à haute capacité adaptées aux points de raccordement au réseau, aux postes d’interface avec les services publics, aux systèmes de collecte d’énergie renouvelable et à la distribution électrique des infrastructures. Dans les usines industrielles, elles sont couramment envisagées lorsqu’il faut alimenter de manière fiable des charges importantes et qu’un emplacement extérieur évite d’occuper un espace de production intérieur précieux.

Commencez par le profil de charge, et non par la seule plaque signalétique

La première question utile n’est pas simplement « Quelle doit être la taille du transformateur ? » Elle est : « À quoi ressemblera la demande électrique au cours d’une journée normale, lors du démarrage et pendant une période de fonctionnement anormale ? » Une usine de procédé dotée de gros moteurs, de variateurs de vitesse, d’équipements de soudage, de fours, de compresseurs ou de lignes de production cycliques ne présente pas le même régime de service qu’une charge commerciale relativement stable. Les harmoniques, le courant d’appel, les variations fréquentes de charge et les conditions de facteur de puissance doivent être examinés avant de finaliser la spécification.

Un transformateur immergé dans un liquide peut nécessiter une marge de puissance, une conception d’enroulement adaptée ou une impédance spécifiée selon le comportement des équipements raccordés. L’impédance est particulièrement importante, car elle affecte la contribution au courant de défaut et la régulation de tension. Une impédance plus faible n’est pas automatiquement préférable ; elle peut augmenter le courant de défaut disponible au-delà de ce que l’appareillage de commutation en aval peut supporter. À l’inverse, une impédance excessive peut aggraver la chute de tension lors du démarrage de moteurs puissants. Cet équilibre doit être examiné conjointement avec le pouvoir de coupure en court-circuit de l’ensemble du système, plutôt que défini comme un détail isolé du transformateur.

La température ambiante modifie également la signification d’une puissance nominale. Une unité fonctionnant dans une zone tempérée ombragée fait face à un défi de refroidissement différent de celui d’une unité installée dans une cour chaude et confinée à côté d’équipements de procédé émettant de la chaleur. Le gain solaire direct, une circulation d’air limitée autour des radiateurs, l’altitude et l’accumulation de contaminants peuvent tous réduire la marge de refroidissement pratique. Lorsque l’application présente des conditions inhabituelles, celles-ci doivent être clairement indiquées dans les documents d’approvisionnement au lieu d’être laissées à l’interprétation après la livraison.

Lorsque l’installation extérieure est un choix judicieux

Dans un poste extérieur raccordé au réseau, le transformateur se situe normalement entre l’équipement de commutation de transport ou de distribution et le système de collecte ou de départ à plus basse tension. Dans ce cas, il est souvent plus facile d’assurer une séparation physique avec les bâtiments occupés, et le refroidissement à l’air libre est avantageux. La baie du transformateur peut être aménagée avec un accès dégagé pour l’installation, les essais, le remplacement futur et les interventions d’urgence. Les concepteurs civils peuvent également intégrer dès le début du projet les fondations, les tranchées de câbles, les clôtures, le drainage et les dispositifs de rétention d’huile.

Les sites industriels présentent des décisions plus variées. Une installation extérieure de transformateur peut être un choix judicieux lorsqu’une usine doit maintenir les équipements électriques à l’écart des zones de production, lorsque les pertes et la chaleur du transformateur ne doivent pas être rejetées dans un bâtiment ou lorsque l’extension future de l’usine peut nécessiter ultérieurement une capacité électrique supplémentaire. Les installations de soutien minier, les systèmes de traitement de l’eau, les complexes de fabrication, les plateformes logistiques et les grandes opérations de transformation agricole sont souvent confrontés à ces contraintes d’agencement.

Cependant, « extérieur » ne doit pas signifier « non protégé ». L’emplacement doit toujours prendre en compte les chocs de véhicules, les accès non autorisés, les chutes d’objets, les inondations, les atmosphères corrosives et l’exposition à la poussière. Un transformateur situé à côté d’une voie interne très fréquentée peut nécessiter des barrières physiques. Un site côtier ou de traitement chimique peut exiger une attention accrue aux composants extérieurs résistants à la corrosion et aux détails de l’enveloppe. Dans les zones sujettes aux inondations, l’élévation des fondations, le cheminement des entrées de câbles et le drainage doivent être examinés dès le début.

Conditions du site devant modifier la spécification

Un moyen utile d’éviter les surprises de dernière minute consiste à parcourir l’emplacement proposé avec le personnel électrique, civil et d’exploitation avant l’émission de la commande. La discussion doit se concentrer sur des conditions observables et vérifiables, plutôt que sur des déclarations générales telles que « adapté à une utilisation extérieure ».

• Dégagements et maintenabilité : Confirmez l’espace nécessaire pour l’accès aux radiateurs, les portes des armoires de commande, les terminaisons de câbles, les opérations de levage et le retrait des composants réparables. Une emprise compacte n’a de valeur que si les techniciens peuvent toujours travailler en toute sécurité autour de l’équipement.
• Conditions du sol : Examinez la capacité portante, le risque de tassement, le sens du drainage et la relation entre les fondations et le système de tranchées de câbles. L’eau qui s’accumule sous ou autour du transformateur engendre des problèmes évitables à long terme.
• Rétention et drainage : Le site doit adopter une approche délibérée pour la rétention du fluide isolant. La configuration ne doit pas permettre à l’eau de pluie de réduire le volume de rétention prévu ni d’entraîner le fluide ayant fui dans le système général de drainage.
• Séparation incendie : La distance par rapport aux bâtiments, aux structures de câbles, aux transformateurs adjacents et aux zones critiques de procédé doit être prise en compte dans la stratégie de protection incendie du projet. Si la séparation est limitée, l’agencement global peut nécessiter des mesures de protection supplémentaires.
• Exposition environnementale : La poussière, le sel, les fumées industrielles, les insectes, les températures extrêmes et une humidité élevée influencent les finitions extérieures, l’étanchéité des armoires, la maintenance des surfaces de refroidissement et la fréquence des inspections.
• Limites de bruit : Une cour de transformateurs proche de bureaux, d’habitations, de salles de commande ou de zones calmes de l’usine peut nécessiter une évaluation du bruit dès la phase de conception. Déplacer l’unité sur une courte distance peut parfois être plus efficace que de tenter de corriger le problème ultérieurement.

Ces points peuvent sembler relever du génie civil ou de l’exploitation plutôt que de l’électricité, mais ils déterminent souvent si une installation de transformateur techniquement fiable est simple à exploiter. Les meilleures spécifications reflètent l’ensemble de l’environnement d’installation, et non seulement la tension primaire, la tension secondaire et la capacité nominale.

Choisir l’approche relative au fluide isolant

Lorsqu’ils parlent d’un transformateur immergé dans un liquide, beaucoup pensent par défaut à l’huile minérale. L’huile minérale reste largement utilisée, mais le fluide isolant approprié doit être évalué selon les conditions d’installation et les priorités d’exploitation du projet. Les différents fluides peuvent présenter des caractéristiques distinctes liées à l’incendie, au refroidissement, aux considérations environnementales, aux pratiques de maintenance et aux implications de coût. La décision doit être intégrée à la conception incendie et environnementale du site plutôt que prise comme une préférence d’achat de dernière minute.

Pour un poste extérieur classique disposant d’une séparation, d’un drainage et d’un accès adéquats, une conception standard remplie d’huile peut bien correspondre aux pratiques de maintenance établies. Sur un site industriel contraint, proche de structures occupées ou de zones de drainage sensibles, les équipes projet peuvent examiner des alternatives dont les propriétés sont mieux adaptées à l’approche de risque applicable. Cette évaluation doit inclure le fabricant du transformateur, l’ingénieur de protection, le concepteur civil, l’assureur le cas échéant et l’autorité responsable des exigences de sécurité du site. Aucun choix de fluide ne supprime la nécessité d’une rétention, d’inspections et d’une planification d’urgence rigoureuses.

Il est également important de ne pas supposer qu’un fluide différent rend toutes les conceptions de transformateurs interchangeables. Les performances de refroidissement, les limites de température, la compatibilité des accessoires et les procédures de service doivent être considérées comme un ensemble. La documentation technique finale doit identifier clairement le fluide retenu afin que le personnel de maintenance futur ne se fonde pas sur des suppositions.

Détails d’installation causant fréquemment des reprises

Les problèmes lors de la mise en service sont souvent liés aux interfaces entre disciplines. Les cheminements de câbles peuvent arriver au transformateur du mauvais côté. La disposition de mise à la terre du neutre peut manquer de clarté. Les câbles de commande peuvent ne pas être séparés des circuits de puissance. Une fondation peut être coulée avant la vérification des dégagements définitifs des radiateurs. Il est plus facile de résoudre ces problèmes sur les plans que sur un chantier en activité.

Avant le début de l’installation, l’équipe doit mettre en cohérence le plan d’encombrement approuvé du transformateur avec le plan de fondation, le carnet de câbles, le plan de mise à la terre, le schéma de protection et le plan de levage. La configuration d’expédition mérite également une attention particulière. Certains accessoires peuvent être transportés séparément et installés sur site, ce qui affecte le stockage, la séquence d’assemblage et les responsabilités d’inspection.

Lors de la mise en place mécanique, vérifiez le niveau, l’ancrage, l’accès dégagé autour des équipements de refroidissement ainsi que l’état des traversées, des indicateurs, des vannes et des raccordements externes. Lors des travaux électriques, confirmez l’identification des phases, la compatibilité du groupe vectoriel, la position du changeur de prises, les connexions de terre, les exigences de couple de serrage des terminaisons et le câblage de protection. La procédure de mise en service doit inclure les essais exigés par la spécification du projet et confirmer que les alarmes, déclenchements, commandes de refroidissement et indications à distance fonctionnent comme prévu.

L’alimentation électrique du chantier mérite une planification distincte. Les travaux de poste extérieur peuvent nécessiter une alimentation temporaire pour les outils, l’éclairage, les équipements d’essai, l’assèchement, les communications et les services auxiliaires avant la mise sous tension du transformateur permanent. Lorsqu’une source diesel convient à ce service temporaire, ungroupe électrogène diesel de type ouvertpeut fournir une alimentation triphasée avec des puissances principales de 50kVA à 500kVA, avec ATS et fonctionnement en parallèle en option. Son rôle doit être défini avec soin : il soutient les opérations du site pendant la construction ou une coupure, tandis que le transformateur demeure le composant central de l’installation de distribution permanente.

La maintenance préventive doit être intégrée au projet

Un transformateur difficile à inspecter sera généralement inspecté moins souvent que prévu. C’est pourquoi l’accès pour l’exploitation doit faire partie de l’examen initial de l’agencement. Le personnel a besoin d’un cheminement sûr pour relever les indicateurs, rechercher les fuites, observer les équipements de refroidissement, vérifier l’état des armoires et réaliser les essais de routine sans enjamber des tranchées de câbles ni travailler autour d’obstacles.

La planification de la maintenance comprend généralement l’inspection visuelle de la cuve et des raccords, l’examen des indications de température et de pression lorsqu’elles sont présentes, la vérification des ventilateurs et pompes de refroidissement le cas échéant, l’examen des traversées et des connexions, ainsi que les essais du fluide isolant conformément au programme de maintenance du propriétaire de l’actif. L’analyse des tendances est généralement plus utile que la réaction à une seule observation isolée. Une évolution du comportement thermique, des résultats d’analyse des gaz dissous, de l’état d’humidité ou du niveau d’huile doit déclencher une investigation dans le contexte de l’historique de charge et des événements d’exploitation récents.

L’entretien extérieur est plus important qu’il n’y paraît au premier abord. Un drainage obstrué, la végétation autour des radiateurs, l’accumulation de poussière, des clôtures desserrées, des étiquettes endommagées et l’infiltration d’eau dans les compartiments de commande peuvent compliquer une maintenance par ailleurs courante. L’attribution de ces éléments à une responsabilité claire sur le site évite le vide fréquent entre l’achèvement des travaux et le transfert à l’exploitation à long terme.

Prendre la décision finale avec moins d’hypothèses

Le meilleur emplacement pour un transformateur immergé dans un liquide est généralement celui où les performances électriques, la faisabilité civile, l’accès opérationnel et la maîtrise des risques se soutiennent mutuellement. Dans un poste extérieur raccordé au réseau, cela signifie souvent une baie de transformateur correctement espacée avec drainage, rétention, voies d’accès et interfaces de protection coordonnées. Dans une usine industrielle, cela peut signifier placer l’unité à l’extérieur du bâtiment principal de production, mais à l’écart du trafic, des points de rejet corrosifs et des zones où une extension future bloquerait la maintenance.

La sélection devient plus fiable lorsque l’équipe projet documente le profil d’exploitation réel, l’exposition environnementale, la préférence de fluide, les contraintes d’installation et les responsabilités de mise en service avant l’approvisionnement. Un fabricant peut alors développer l’équipement en fonction des conditions déclarées au lieu de devoir compenser ultérieurement des inconnues. Pour les systèmes électriques destinés à des applications industrielles, d’infrastructure, de réseau ou de nouvelles énergies, cette rigueur est souvent plus précieuse que le choix d’un équipement sur la base d’une seule caractéristique nominale principale.
