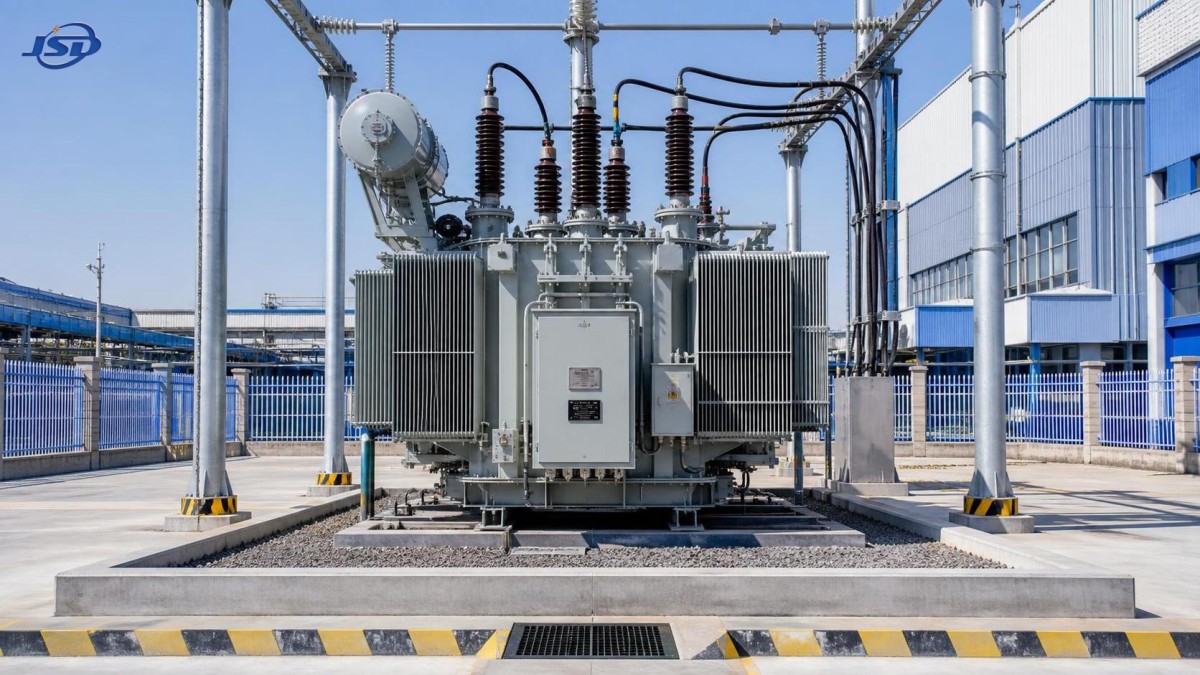

Dónde se utilizan los transformadores llenos de líquido en subestaciones exteriores y plantas industriales

La decisión sobre un transformador puede volverse urgente mucho antes de que el equipo llegue al sitio. Es posible que en un patio de subestación ya estén en marcha las obras civiles, definidas las rutas de cables y próximos a emitirse los planos de protección cuando alguien plantea una pregunta práctica: ¿la unidad seleccionada soportará el calor del verano, la exposición a la lluvia, el polvo procedente de la producción cercana y el régimen de maniobras previsto una vez que la planta entre en operación? Si esta pregunta se responde únicamente haciendo coincidir las tensiones y las clasificaciones en kVA, pueden surgir cambios costosos durante la instalación o, peor aún, después de la energización.

Esto es especialmente común en subestaciones exteriores e instalaciones industriales donde se espera que el transformador funcione durante muchos años con ventanas limitadas de interrupción. Untransformador lleno de líquido bien seleccionado puede proporcionar un sólido rendimiento térmico y un funcionamiento fiable en estos entornos exigentes, pero debe adaptarse al sitio real en lugar de tratarse como un elemento genérico de una lista de equipos. La disposición del entorno, la estrategia contra incendios, el comportamiento de la carga, el acceso para mantenimiento y la selección del líquido influyen en si la instalación seguirá siendo práctica después de que el equipo del proyecto se haya retirado.

El punto en que falla la suposición de una instalación interior

Muchos planos de proyecto comienzan con una distinción sencilla: sala de transformadores interior o bahía de transformadores exterior. En realidad, el límite es menos sencillo. Un transformador situado en exteriores puede seguir estando cerca de edificios de proceso, torres de refrigeración, rutas de camiones, almacenamiento de productos químicos o zonas polvorientas de manipulación de materiales. Puede estar expuesto al sol directo durante largos períodos, a lluvia impulsada por el viento, aire cargado de sal, bajas temperaturas invernales o un estrecho corredor de servicio que dificulte las inspecciones.

El problema comienza cuando el transformador se selecciona a partir de una tabla de potencias sin traducir esas condiciones en requisitos de diseño. La potencia nominal puede ser adecuada, pero la disposición de los radiadores puede ser difícil de limpiar, el armario de control puede quedar expuesto a condensación persistente o el sistema de contención de aceite puede ser demasiado pequeño o tener un drenaje deficiente. No se trata de detalles menores de acabado. Influyen en la disponibilidad, la planificación de seguridad, la coordinación de la construcción y el esfuerzo necesario para mantener el transformador en servicio.

Para las subestaciones exteriores, las unidades llenas de líquido suelen ser una buena opción porque el líquido aislante contribuye tanto al aislamiento dieléctrico como a la transferencia de calor. Esto permite diseños compactos y de alta capacidad adecuados para puntos de conexión a la red, subestaciones de interfaz con la empresa eléctrica, sistemas de recogida de energía renovable y distribución eléctrica de infraestructuras. En plantas industriales, se consideran habitualmente cuando deben suministrarse cargas importantes de forma fiable y cuando una ubicación exterior evita ocupar un valioso espacio interior de producción.

Comience por el perfil de carga, no solo por la placa de características

La primera pregunta útil no es simplemente «¿Qué tamaño debe tener el transformador?». Es «¿Cómo será la demanda eléctrica durante un día normal, durante el arranque y durante un período de operación anormal?». Una planta de proceso con grandes motores, variadores de velocidad, equipos de soldadura, hornos, compresores o líneas de producción cíclicas no presenta el mismo régimen que una carga comercial relativamente estable. Los armónicos, la corriente de irrupción, las frecuentes variaciones de carga y las condiciones de factor de potencia deben revisarse antes de finalizar la especificación.

Un transformador lleno de líquido puede requerir un margen de potencia, un diseño de devanados adecuado o una impedancia especificada en función del comportamiento de los equipos conectados. La impedancia es particularmente importante porque afecta a la contribución de corriente de cortocircuito y a la regulación de tensión. Una impedancia menor no es automáticamente preferible; puede aumentar la corriente de fallo disponible por encima de lo que puede soportar la aparamenta aguas abajo. Por el contrario, una impedancia excesiva puede empeorar la caída de tensión cuando arrancan motores de gran potencia. Este equilibrio debe revisarse junto con la capacidad de cortocircuito de todo el sistema, en lugar de asignarse como un detalle aislado del transformador.

La temperatura ambiente también modifica el significado de una potencia nominal. Una unidad que funciona en una zona templada y sombreada afronta un desafío de refrigeración distinto al de una instalada en un patio cálido y cerrado junto a equipos de proceso que emiten calor. La ganancia solar directa, el flujo de aire restringido alrededor de los radiadores, la altitud y la acumulación de contaminantes pueden reducir el margen práctico de refrigeración. Cuando la aplicación presenta condiciones inusuales, estas deben indicarse claramente en los documentos de compra en lugar de dejarse a interpretación después de la entrega.

Cuándo tiene sentido práctico la instalación exterior

En una subestación exterior conectada a la red, el transformador normalmente se sitúa entre los equipos de maniobra de transmisión o distribución y el sistema de recogida o alimentadores de menor tensión. En este caso, suele ser más fácil lograr la separación física de los edificios ocupados, y la refrigeración al aire libre resulta beneficiosa. La bahía del transformador puede organizarse con acceso claro para la instalación, las pruebas, la futura sustitución y la respuesta ante emergencias. Los diseñadores civiles también pueden incorporar desde las primeras fases del proyecto cimentaciones, zanjas para cables, cerramientos, drenaje y elementos de retención de aceite.

Los sitios industriales plantean decisiones más variadas. Una instalación de transformador exterior puede ser una elección sensata cuando una planta necesita mantener los equipos eléctricos alejados de las áreas de producción, cuando las pérdidas y el calor del transformador no deben liberarse dentro de un edificio o cuando la ampliación de la planta puede requerir capacidad eléctrica adicional más adelante. Las instalaciones de apoyo minero, los sistemas de tratamiento de agua, los complejos de fabricación, los centros logísticos y las grandes operaciones de procesamiento agrícola suelen enfrentarse a estas limitaciones de distribución.

Sin embargo, «exterior» no debe significar «sin protección». La ubicación debe seguir teniendo en cuenta impactos de vehículos, accesos no autorizados, caída de objetos, inundaciones, atmósferas corrosivas y exposición al polvo. Un transformador junto a una vía interna transitada puede necesitar barreras físicas. Una ubicación costera o de procesamiento químico puede requerir mayor atención a los componentes externos resistentes a la corrosión y a los detalles de la envolvente. En zonas propensas a inundaciones, la elevación de la cimentación, el recorrido de entrada de cables y el drenaje merecen una revisión temprana.

Condiciones del sitio que deben modificar la especificación

Una forma útil de evitar sorpresas en fases tardías es recorrer la ubicación propuesta con personal de electricidad, obras civiles y operaciones antes de emitir el pedido. La discusión debe centrarse en condiciones que puedan observarse y verificarse, en lugar de afirmaciones generales como «adecuado para uso exterior».

• Distancias libres y mantenibilidad: Confirme el espacio para el acceso a los radiadores, las puertas de los armarios de control, las terminaciones de cables, las operaciones de elevación y la retirada de componentes reparables. Una huella compacta solo es valiosa si los técnicos aún pueden trabajar de forma segura a su alrededor.
• Condiciones del terreno: Revise la capacidad portante, el riesgo de asentamiento, la dirección del drenaje y la relación entre la cimentación y el sistema de zanjas para cables. El agua acumulada debajo o alrededor del transformador genera problemas evitables a largo plazo.
• Contención y drenaje: El sitio debe contar con un enfoque deliberado para la contención del líquido aislante. La disposición no debe permitir que el agua de lluvia reduzca el volumen de contención previsto ni que transporte líquido fugado al sistema general de drenaje.
• Separación contra incendios: La distancia a edificios, estructuras de cables, transformadores adyacentes y áreas críticas de proceso debe considerarse junto con la estrategia de protección contra incendios del proyecto. Si la separación es limitada, la disposición general puede requerir medidas de protección adicionales.
• Exposición ambiental: El polvo, la sal, los humos industriales, los insectos, las temperaturas extremas y la alta humedad influyen en los acabados exteriores, el sellado de armarios, el mantenimiento de las superficies de refrigeración y la frecuencia de inspección.
• Límites de ruido: Un patio de transformadores próximo a oficinas, residencias, salas de control o áreas tranquilas de planta puede requerir una evaluación de ruido durante la etapa de diseño. A veces, mover la unidad una corta distancia puede ser más eficaz que intentar corregir el problema posteriormente.

Estos puntos pueden parecer civiles u operativos más que eléctricos, pero a menudo determinan si una instalación de transformador técnicamente sólida es fácil de operar. Las especificaciones más sólidas reflejan todo el entorno de instalación, no solo la tensión primaria, la tensión secundaria y la capacidad nominal.

Elección del enfoque para el líquido aislante

Cuando se habla de un transformador lleno de líquido, puede pensarse por defecto en aceite mineral. El aceite mineral sigue utilizándose ampliamente, pero el líquido aislante adecuado debe evaluarse según las condiciones de instalación y las prioridades operativas del proyecto. Los distintos líquidos pueden tener características diferentes relacionadas con el fuego, el comportamiento de refrigeración, las consideraciones ambientales, las prácticas de mantenimiento y las implicaciones de coste. La decisión debe integrarse con el diseño contra incendios y ambiental del sitio, en lugar de tomarse como una preferencia de compra de última hora.

Para una subestación exterior convencional con separación, drenaje y acceso adecuados, un diseño estándar lleno de aceite puede ajustarse bien a las prácticas de mantenimiento establecidas. En un sitio industrial restringido, próximo a estructuras ocupadas o zonas de drenaje sensibles, los equipos de proyecto pueden estudiar alternativas con propiedades más adecuadas para el enfoque de riesgo aplicable. Esta evaluación debe incluir al fabricante del transformador, el ingeniero de protección, el diseñador civil, la aseguradora cuando corresponda y la autoridad responsable de los requisitos de seguridad del sitio. Ninguna elección de líquido elimina la necesidad de una contención, inspección y planificación de emergencias adecuadas.

También es importante no asumir que un líquido diferente hace intercambiables todos los diseños de transformadores. El rendimiento de refrigeración, los límites de temperatura, la compatibilidad de accesorios y los procedimientos de servicio deben considerarse como un conjunto. La documentación técnica final debe identificar claramente el líquido seleccionado para que el personal de mantenimiento futuro no se base en suposiciones.

Detalles de instalación que frecuentemente causan retrabajo

Los problemas durante la puesta en servicio suelen estar relacionados con interfaces entre disciplinas. Las rutas de cables pueden llegar al transformador por el lado equivocado. La disposición de puesta a tierra del neutro puede no estar clara. Los cables de control pueden carecer de segregación respecto de los circuitos de potencia. Una cimentación puede hormigonarse antes de verificar las distancias libres finales de los radiadores. Estos problemas son más fáciles de resolver en los planos que en un sitio de proyecto en ejecución.

Antes de comenzar la instalación, el equipo debe conciliar el plano de dimensiones aprobado del transformador con el plano de cimentación, el listado de cables, el plan de puesta a tierra, el esquema de protección y el plan de elevación. La configuración de envío también merece atención. Algunos accesorios pueden transportarse por separado e instalarse en el sitio, lo que afecta al almacenamiento, la secuencia de montaje y las responsabilidades de inspección.

Durante la colocación mecánica, verifique la nivelación, el anclaje, el acceso despejado alrededor de los equipos de refrigeración y el estado de las boquillas, indicadores, válvulas y conexiones externas. Durante el trabajo eléctrico, confirme la identificación de fases, la compatibilidad del grupo vectorial, la posición de tomas, las conexiones de tierra, los requisitos de par de apriete de las terminaciones y el cableado de protección. El procedimiento de puesta en servicio debe incluir las pruebas exigidas por la especificación del proyecto y confirmar que las alarmas, los disparos, los controles de refrigeración y las indicaciones remotas funcionan según lo previsto.

La energía para construcción merece una planificación independiente. Los trabajos en subestaciones exteriores pueden requerir electricidad temporal para herramientas, iluminación, equipos de prueba, desagüe, comunicaciones y servicios auxiliares antes de que el transformador permanente sea energizado. Cuando una fuente diésel sea adecuada para este servicio temporal, unGrupo electrógeno diésel de tipo abierto puede proporcionar energía trifásica en potencias prime de 50kVA a 500kVA, con ATS y funcionamiento en paralelo opcionales. Su función debe definirse cuidadosamente: respalda las operaciones del sitio durante la construcción o una interrupción, mientras el transformador sigue siendo el componente central de la disposición permanente de distribución.

El mantenimiento preventivo debe diseñarse dentro del proyecto

Un transformador difícil de inspeccionar normalmente se inspeccionará con menor frecuencia de la prevista. Por ello, el acceso operativo debe formar parte de la revisión inicial de la distribución. El personal necesita una ruta segura para leer indicadores, inspeccionar fugas, observar los equipos de refrigeración, comprobar el estado de los armarios y realizar pruebas rutinarias sin pasar por encima de zanjas para cables ni trabajar alrededor de obstáculos.

La planificación de mantenimiento suele incluir inspección visual del tanque y accesorios, revisión de las indicaciones de temperatura y presión cuando estén instaladas, comprobaciones de ventiladores y bombas de refrigeración si procede, examen de boquillas y conexiones, y ensayos del líquido aislante conforme al programa de mantenimiento del propietario del activo. El seguimiento de tendencias suele ser más valioso que reaccionar ante una única observación aislada. Un cambio en el comportamiento de temperatura, los resultados de gases disueltos, la condición de humedad o el nivel de aceite debe motivar una investigación en el contexto del historial de carga y de los acontecimientos operativos recientes.

El orden y la limpieza exteriores importan más de lo que parece inicialmente. El drenaje obstruido, la vegetación alrededor de los radiadores, el polvo acumulado, los cerramientos sueltos, las etiquetas dañadas y el agua que entra en los compartimentos de control pueden complicar un mantenimiento que de otro modo sería rutinario. Asignar estos elementos a una responsabilidad clara del sitio evita la brecha habitual entre la finalización de la construcción y la entrega a las operaciones a largo plazo.

Tomar la decisión final con menos suposiciones

La mejor ubicación para un transformador lleno de líquido suele ser aquella en la que el rendimiento eléctrico, la viabilidad civil, el acceso operativo y el control de riesgos se apoyan mutuamente. En una subestación exterior de red, esto suele significar una bahía de transformador correctamente espaciada con drenaje, contención, vías de acceso e interfaces de protección coordinadas. En una planta industrial, puede significar ubicar la unidad fuera del edificio principal de producción, pero alejada del tráfico, de los puntos de descarga corrosiva y de zonas donde una futura ampliación bloquearía el mantenimiento.

La selección se vuelve más fiable cuando el equipo del proyecto documenta el perfil operativo real, la exposición ambiental, la preferencia de líquido, las limitaciones de instalación y las responsabilidades de puesta en servicio antes de la compra. El fabricante puede entonces desarrollar el equipo conforme a las condiciones indicadas, en lugar de tener que compensar incertidumbres posteriormente. Para sistemas eléctricos destinados a aplicaciones industriales, de infraestructura, de red o de nueva energía, esta disciplina suele ser más valiosa que elegir equipos basándose en una única potencia nominal destacada.
