O Papel dos Transformadores Imersos em Líquido em Subestações Externas e Instalações Industriais

A decisão sobre um transformador pode se tornar urgente muito antes de o equipamento chegar ao local. Um pátio de subestação pode já ter obras civis em andamento, rotas de cabos definidas e desenhos de proteção próximos da emissão quando alguém levanta uma questão prática: a unidade selecionada suportará o calor do verão, a exposição à chuva, a poeira da produção próxima e o regime de manobras esperado após o início da operação da planta? Se essa questão for respondida apenas pela correspondência entre as tensões e as classificações em kVA, alterações dispendiosas podem surgir durante a instalação ou, pior ainda, após a energização.

Isso é especialmente comum em subestações externas e instalações industriais onde se espera que o transformador opere por muitos anos com janelas limitadas de desligamento. Umtransformador imerso em líquidobem selecionado pode oferecer desempenho térmico robusto e operação confiável nesses ambientes exigentes, mas deve ser adequado ao local real, em vez de ser tratado como um item genérico em uma lista de equipamentos. O layout ao redor, a estratégia contra incêndio, o comportamento da carga, o acesso para manutenção e a seleção do fluido afetam se a instalação permanecerá prática após a saída da equipe do projeto.

O ponto em que uma premissa de instalação interna falha

Muitos desenhos de projeto começam com uma distinção simples: sala de transformador interna ou baia de transformador externa. Na realidade, o limite é menos simples. Um transformador localizado externamente ainda pode ficar próximo a edifícios de processo, torres de resfriamento, rotas de caminhões, armazenamento de produtos químicos ou áreas empoeiradas de movimentação de materiais. Ele pode enfrentar incidência solar direta por longos períodos, chuva impulsionada pelo vento, ar carregado de sal, baixas temperaturas no inverno ou um corredor de serviço estreito que dificulta as inspeções.

O problema começa quando o transformador é selecionado a partir de uma tabela de classificações sem converter essas condições em requisitos de projeto. A classificação pode ser adequada, mas a disposição dos radiadores pode ser difícil de limpar, o gabinete de comando pode ficar exposto à condensação persistente ou o sistema de contenção de óleo pode ser pequeno demais ou ter drenagem inadequada. Não se trata de detalhes secundários de acabamento. Eles influenciam a disponibilidade, o planejamento de segurança, a coordenação da construção e o esforço necessário para manter o transformador em operação.

Para subestações externas, unidades imersas em líquido frequentemente são uma boa opção porque o líquido isolante contribui tanto para o isolamento dielétrico quanto para a transferência de calor. Isso permite projetos compactos e de alta capacidade, adequados para pontos de conexão à rede, subestações de interface com concessionárias, sistemas de coleta de energia renovável e distribuição de energia para infraestrutura. Em plantas industriais, elas são comumente consideradas quando cargas substanciais devem ser alimentadas com confiabilidade e quando uma localização externa evita ocupar um valioso espaço interno de produção.

Comece pelo perfil de carga, não apenas pela placa de identificação

A primeira pergunta útil não é simplesmente “Qual deve ser o tamanho do transformador?” É “Como será a demanda elétrica durante um dia normal, na partida e durante um período de operação anormal?” Uma planta de processo com grandes motores, inversores de velocidade variável, equipamentos de soldagem, fornos, compressores ou linhas de produção cíclicas não apresenta o mesmo regime de serviço que uma carga comercial relativamente estável. Harmônicos, corrente de partida, variações frequentes de carga e condições de fator de potência devem ser analisados antes da finalização da especificação.

Um transformador imerso em líquido pode necessitar de uma margem de capacidade, projeto de enrolamento adequado ou impedância especificada com base no comportamento dos equipamentos conectados. A impedância é particularmente importante porque afeta a contribuição para a corrente de curto-circuito e a regulação de tensão. Uma impedância menor não é automaticamente preferível; ela pode aumentar a corrente de curto-circuito disponível além do que os equipamentos de manobra a jusante podem suportar. Por outro lado, impedância excessiva pode agravar a queda de tensão quando motores pesados partem. Esse equilíbrio deve ser analisado juntamente com a classificação de curto-circuito de todo o sistema, em vez de ser definido como um detalhe isolado do transformador.

A temperatura ambiente também altera o significado de uma classificação nominal. Uma unidade operando em uma área temperada e sombreada enfrenta um desafio de resfriamento diferente de outra instalada em um pátio quente e fechado ao lado de equipamentos de processo que emitem calor. Ganho solar direto, fluxo de ar restrito ao redor dos radiadores, altitude e acúmulo de contaminantes podem reduzir a margem prática de resfriamento. Quando a aplicação apresentar condições incomuns, elas devem ser claramente indicadas nos documentos de aquisição, em vez de serem deixadas para interpretação após a entrega.

Onde a instalação externa faz sentido na prática

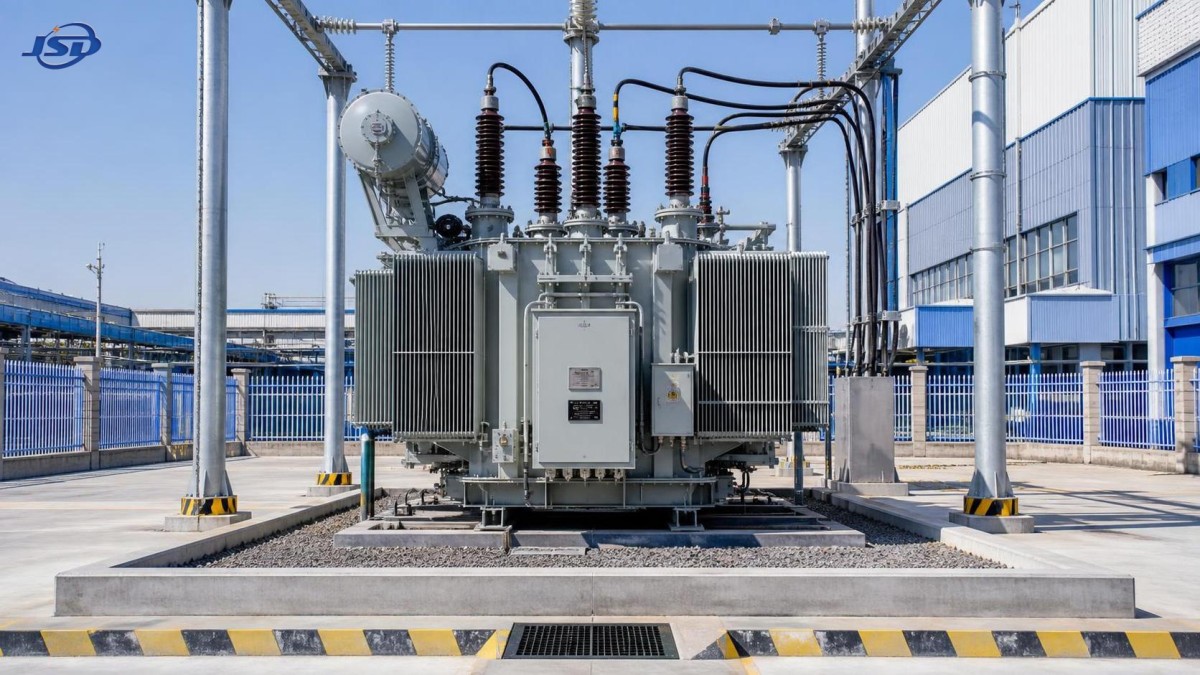

Em uma subestação externa conectada à rede, o transformador normalmente fica entre os equipamentos de manobra de transmissão ou distribuição e o sistema de coleta ou alimentadores de menor tensão. Nesse caso, geralmente é mais fácil obter separação física dos edifícios ocupados, e o resfriamento ao ar livre é benéfico. A baia do transformador pode ser organizada com acesso livre para instalação, testes, futura substituição e resposta a emergências. Os projetistas civis também podem incorporar fundações, valas de cabos, cercamento, drenagem e recursos de retenção de óleo nas fases iniciais do projeto.

Os locais industriais envolvem decisões mais variadas. Uma instalação externa de transformador pode ser uma escolha sensata quando uma planta precisa manter os equipamentos elétricos afastados das áreas de produção, quando as perdas e o calor do transformador não devem ser liberados dentro de um edifício ou quando a expansão da planta pode exigir capacidade adicional de energia posteriormente. Instalações de apoio à mineração, sistemas de tratamento de água, complexos de manufatura, centros logísticos e grandes operações de processamento agrícola frequentemente enfrentam essas restrições de layout.

No entanto, “externo” não deve significar “desprotegido”. A localização ainda deve considerar impacto de veículos, acesso não autorizado, queda de objetos, inundações, atmosferas corrosivas e exposição à poeira. Um transformador ao lado de uma via interna movimentada pode precisar de barreiras físicas. Uma localização costeira ou de processamento químico pode exigir maior atenção a componentes externos resistentes à corrosão e aos detalhes do invólucro. Em áreas sujeitas a inundações, a elevação da fundação, o roteamento da entrada de cabos e a drenagem merecem análise antecipada.

Condições do local que devem alterar a especificação

Uma maneira útil de evitar surpresas nas etapas finais é visitar o local proposto com profissionais das áreas elétrica, civil e operacional antes da emissão do pedido. A discussão deve se concentrar em condições que possam ser observadas e verificadas, em vez de afirmações amplas como “adequado para uso externo”.

• Folgas e facilidade de manutenção: Confirme o espaço para acesso aos radiadores, portas do gabinete de controle, terminações de cabos, operações de içamento e remoção de componentes que requerem manutenção. Uma área ocupada compacta só é valiosa se os técnicos ainda puderem trabalhar com segurança ao redor dela.
• Condições do solo: Analise a capacidade de suporte, o risco de recalque, a direção da drenagem e a relação entre a fundação e o sistema de valas de cabos. A água acumulada sob ou ao redor do transformador cria problemas de longo prazo evitáveis.
• Contenção e drenagem: O local deve ter uma abordagem deliberada para a contenção do fluido isolante. A disposição não deve permitir que a água da chuva comprometa o volume de contenção previsto ou leve fluido vazado ao sistema geral de drenagem.
• Separação contra incêndio: A distância até edifícios, estruturas de cabos, transformadores adjacentes e áreas críticas de processo deve ser considerada em conjunto com a estratégia de proteção contra incêndio do projeto. Se a separação for limitada, a disposição geral poderá exigir medidas adicionais de proteção.
• Exposição ambiental: Poeira, sal, fumos industriais, insetos, temperaturas extremas e alta umidade influenciam os acabamentos externos, a vedação dos gabinetes, a manutenção das superfícies de resfriamento e a frequência de inspeção.
• Limites de ruído: Um pátio de transformadores próximo a escritórios, residências, salas de controle ou áreas silenciosas da planta pode exigir avaliação de ruído durante a fase de projeto. Às vezes, deslocar a unidade uma curta distância pode ser mais eficaz do que tentar corrigir o problema posteriormente.

Esses pontos podem parecer civis ou operacionais, e não elétricos, mas frequentemente determinam se uma instalação de transformador tecnicamente adequada será simples de operar. As especificações mais robustas refletem todo o ambiente da instalação, não apenas a tensão primária, a tensão secundária e a capacidade nominal.

Escolha da abordagem para o fluido isolante

Quando as pessoas se referem a um transformador imerso em líquido, podem estar pensando em óleo mineral por padrão. O óleo mineral continua amplamente utilizado, mas o fluido isolante adequado deve ser avaliado de acordo com as condições de instalação e as prioridades operacionais do projeto. Diferentes fluidos podem ter características distintas relacionadas a incêndio, comportamento de resfriamento, considerações ambientais, práticas de manutenção e implicações de custo. A decisão deve ser integrada ao projeto de incêndio e ambiental do local, em vez de ser tomada como uma preferência de compra de última hora.

Para uma subestação externa convencional com separação, drenagem e acesso adequados, um projeto padrão preenchido com óleo pode estar bem alinhado com práticas de manutenção estabelecidas. Em um local industrial restrito, próximo a estruturas ocupadas ou áreas de drenagem sensíveis, as equipes de projeto podem explorar alternativas com propriedades mais adequadas à abordagem de risco aplicável. Essa avaliação deve incluir o fabricante do transformador, o engenheiro de proteção, o projetista civil, a seguradora, quando relevante, e a autoridade responsável pelos requisitos de segurança do local. Nenhuma escolha de fluido elimina a necessidade de contenção, inspeção e planejamento de emergência adequados.

Também é importante não presumir que um fluido diferente torna todos os projetos de transformador intercambiáveis. O desempenho de resfriamento, os limites de temperatura, a compatibilidade dos acessórios e os procedimentos de serviço devem ser considerados como um conjunto. A documentação técnica final deve identificar claramente o fluido selecionado, para que a futura equipe de manutenção não dependa de suposições.

Detalhes de instalação que frequentemente causam retrabalho

Problemas durante o comissionamento estão frequentemente ligados às interfaces entre disciplinas. As rotas de cabos podem chegar ao transformador pelo lado errado. O arranjo de aterramento do neutro pode não estar claro. Os cabos de controle podem não ter segregação em relação aos circuitos de potência. Uma fundação pode ser concretada antes da verificação das folgas finais dos radiadores. Essas questões são mais fáceis de resolver nos desenhos do que em um canteiro de obras em atividade.

Antes do início da instalação, a equipe deve compatibilizar o desenho dimensional aprovado do transformador com o desenho da fundação, a lista de cabos, o plano de aterramento, o esquema de proteção e o plano de içamento. A configuração de transporte também merece atenção. Alguns acessórios podem ser transportados separadamente e instalados no local, o que afeta o armazenamento, a sequência de montagem e as responsabilidades de inspeção.

Durante o posicionamento mecânico, verifique o nivelamento, a ancoragem, o acesso livre ao redor dos equipamentos de resfriamento e a condição das buchas, instrumentos, válvulas e conexões externas. Durante os trabalhos elétricos, confirme a identificação das fases, a compatibilidade do grupo vetorial, a posição de tap, as conexões de aterramento, os requisitos de torque das terminações e a fiação de proteção. O procedimento de comissionamento deve incluir os testes exigidos pela especificação do projeto e confirmar que alarmes, disparos, controles de resfriamento e indicações remotas funcionam conforme previsto.

A energia para a construção merece planejamento separado. Os trabalhos em subestações externas podem exigir eletricidade temporária para ferramentas, iluminação, equipamentos de teste, desaguamento, comunicações e serviços auxiliares antes da energização do transformador permanente. Quando uma fonte a diesel for adequada para essa função temporária, umGrupo Gerador a Diesel de Tipo Abertopode fornecer energia trifásica em potências prime de 50kVA a 500kVA, com ATS e operação em paralelo opcionais. Sua função deve ser cuidadosamente definida: ele dá suporte às operações do local durante a construção ou uma interrupção, enquanto o transformador permanece como o componente central do arranjo permanente de distribuição.

A manutenção preventiva deve ser incorporada ao projeto

Um transformador que é difícil de inspecionar geralmente será inspecionado com menos frequência do que o previsto. Por isso, o acesso operacional deve fazer parte da análise inicial do layout. O pessoal precisa de uma rota segura para ler instrumentos, inspecionar vazamentos, observar os equipamentos de resfriamento, verificar a condição dos gabinetes e realizar testes de rotina sem passar sobre valas de cabos ou trabalhar ao redor de obstruções.

O planejamento de manutenção normalmente inclui inspeção visual do tanque e conexões, análise das indicações de temperatura e pressão quando instaladas, verificações dos ventiladores e bombas de resfriamento, se aplicável, exame das buchas e conexões, e testes do fluido isolante de acordo com o programa de manutenção do proprietário do ativo. A análise de tendências geralmente é mais valiosa do que reagir a uma única observação isolada. Uma mudança no comportamento da temperatura, nos resultados de gases dissolvidos, na condição de umidade ou no nível de óleo deve levar a uma investigação no contexto do histórico de carga e dos eventos operacionais recentes.

A conservação das áreas externas importa mais do que parece inicialmente. Drenagem bloqueada, vegetação ao redor dos radiadores, poeira acumulada, cercamento solto, etiquetas danificadas e entrada de água nos compartimentos de controle podem complicar uma manutenção que, de outra forma, seria rotineira. Atribuir esses itens a uma responsabilidade clara no local evita a lacuna comum entre a conclusão da construção e a transferência para as operações de longo prazo.

Tomando a decisão final com menos suposições

A melhor localização para um transformador imerso em líquido geralmente é aquela em que o desempenho elétrico, a praticidade civil, o acesso operacional e o controle de riscos se apoiam mutuamente. Em uma subestação externa da rede, isso geralmente significa uma baia de transformador adequadamente espaçada, com drenagem, contenção, vias de acesso e interfaces de proteção coordenadas. Em uma planta industrial, pode significar localizar a unidade fora do edifício principal de produção, mas afastada do tráfego, de pontos de descarga corrosiva e de áreas onde a futura expansão bloquearia a manutenção.

A seleção torna-se mais confiável quando a equipe do projeto documenta o perfil operacional real, a exposição ambiental, a preferência de fluido, as restrições de instalação e as responsabilidades de comissionamento antes da aquisição. O fabricante pode então desenvolver o equipamento com base nas condições declaradas, em vez de ser solicitado posteriormente a compensar incógnitas. Para sistemas de energia que atendem aplicações industriais, de infraestrutura, de rede ou de novas energias, essa disciplina frequentemente é mais valiosa do que escolher equipamentos com base em uma única classificação principal.
