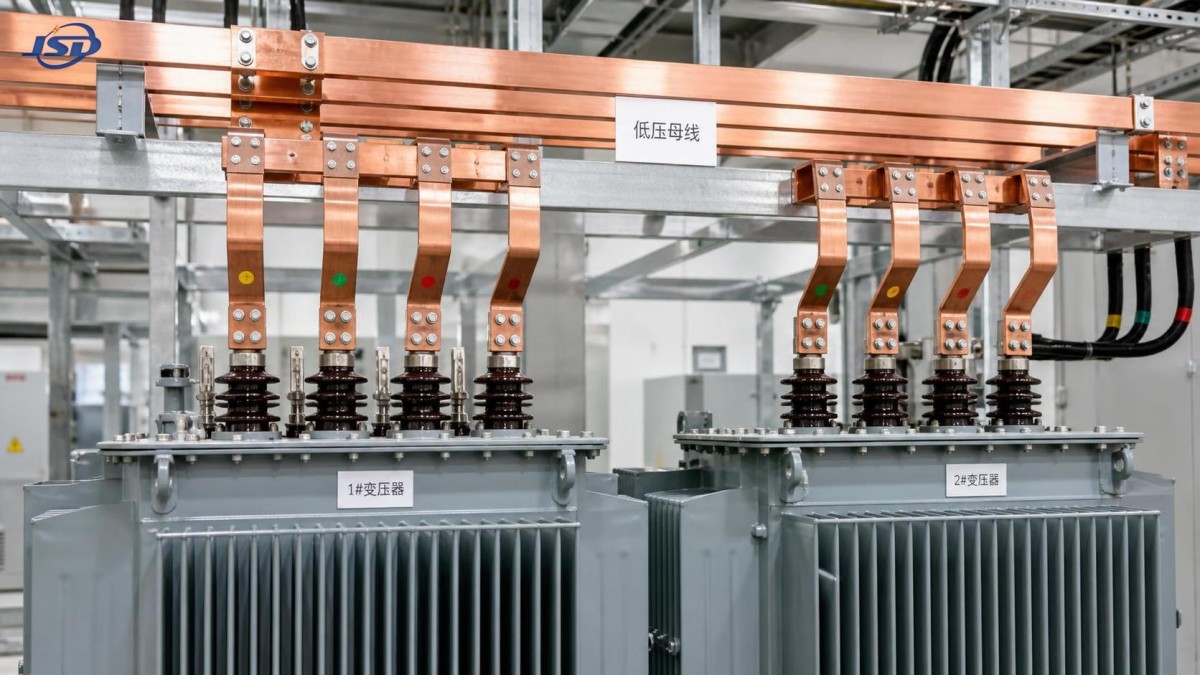

Когда возможно параллельное включение трёхфазных силовых трансформаторов?

Параллельная работа трёхфазных силовых трансформаторов позволяет увеличить доступную мощность без замены существующего агрегата, обеспечивать питание критически важных нагрузок во время технического обслуживания и создавать практическую возможность для поэтапного расширения. На подстанциях, заводах, объектах возобновляемой энергетики и крупных коммерческих объектах такая схема часто является более гибкой, чем установка одного очень крупного трансформатора.

Однако это не сводится к включению секционного выключателя между двумя трансформаторами с одинаковыми номиналами на шильдиках. Параллельное соединение возможно только тогда, когда трансформаторы создают вторичные напряжения, фактически идентичные по величине, фазовому углу и чередованию фаз, а их полные сопротивления позволяют распределять нагрузку в безопасных пределах. При несоблюдении этих условий возможны постоянные уравнительные токи, перегрузка обмоток, ложные срабатывания защит, чрезмерный ток нейтрали или серьёзное повреждение в момент включения.

Поэтому практический вопрос заключается не в том, могут ли два трансформатора быть соединены параллельно, а в том, смогут ли они безопасно оставаться подключёнными во всём ожидаемом диапазоне нагрузки, положений ответвлений, рабочих температур и конфигураций сети.

Условия, обеспечивающие возможность параллельной работы

Два трансформатора, подключённые к одному первичному источнику и одной вторичной шине, должны быть электрически совместимыми. Марка, год изготовления, охлаждающая среда и физические габариты сами по себе не определяют совместимость. Например, современный сухой трансформатор иногда может работать параллельно с масляным трансформатором, но только после подтверждения электрических условий по чертежам, шильдикам, протоколам испытаний и измерениям на объекте.

Основные условия тесно взаимосвязаны. Несоответствие в любой одной области может быть допустимо только в том случае, если квалифицированное исследование энергосистемы подтвердит, что возникающие токи и тепловая нагрузка остаются приемлемыми.

Коэффициент трансформации: проверка холостого хода, которую нельзя пропускать

Наиболее базовое требование — равный фактический коэффициент трансформации. Если у одного трансформатора вторичное напряжение немного выше, чем у другого, он будет направлять ток в трансформатор с более низким напряжением. Этот уравнительный ток не питает нагрузку. Он потребляет мощность трансформатора и вызывает дополнительные потери в меди и нагрев.

Проблема становится более значимой при больших мощностях трансформаторов и жёсткой вторичной шине. Кажущееся незначительным различие напряжений может создавать существенный ток, поскольку сопротивление рассеяния трансформатора намеренно мало. Поэтому номинальные значения первичного и вторичного напряжения на шильдиках следует сравнивать при фактическом рабочем ответвлении, а не только при номинальном ответвлении.

Для трансформаторов с переключением ответвлений без возбуждения все изменения следует выполнять при снятом напряжении и подтверждать по схеме изготовителя. Для устройств РПН логика управления требует особого внимания. Два агрегата, работающие параллельно, не должны независимо регулировать напряжение без координации. Их схема автоматического регулирования напряжения должна быть рассчитана на параллельную работу, обычно с использованием ведущего-ведомого управления, компенсации уравнительного тока или другого утверждённого метода управления.

Распространённая ошибка на объекте — предполагать, что одинаковый номер положения ответвления означает одинаковое вторичное напряжение. Это не гарантируется, если агрегаты имеют разные номинальные коэффициенты трансформации, диапазоны ответвлений или шаги переключения. Важны результирующий коэффициент трансформации и вторичное напряжение, а не маркировка на рукоятке переключателя.

Совместимость групп соединения является жёстким условием

Группа соединения определяет соединение обмоток и фазовый сдвиг между обмотками высокого и низкого напряжения. Например, трансформатор Dyn11 имеет иное фазовое соотношение, чем трансформатор Dyn1. Даже если на обоих шильдиках указаны одинаковые коэффициент трансформации и номинал kVA, их вторичные напряжения различаются по фазовому углу. Их прямое параллельное включение на одну шину низкого напряжения, как правило, невозможно.

Трансформаторы могут быть пригодны для параллельной работы при идентичных группах соединения. В некоторых случаях разные обозначения векторных групп можно сделать совместимыми посредством тщательно спроектированной внешней перестановки фаз, но это инженерная задача, а не регулировка на объекте. Никогда не следует пытаться выполнить это путём изменения кабельных соединений, основываясь лишь на предположениях о маркировке выводов.

Чередование фаз не менее важно. До подключения нового трансформатора к шине под напряжением персонал объекта должен подтвердить чередование фаз с помощью утверждённого индикатора последовательности фаз или метода проверки напряжения, а также сверить фактическую идентификацию выводов с утверждённым чертежом соединений. Правильная группа соединения на бумаге не защищает установку от ошибки подключения, допущенной при вводе в эксплуатацию.

Сопротивление определяет, действительно ли распределяется мощность

После обеспечения правильности величины напряжения и фазового совпадения основным фактором распределения нагрузки становится сопротивление. Каждый трансформатор имеет процентное сопротивление, часто указываемое на шильдике как напряжение короткого замыкания или %Z. При параллельной работе агрегат с меньшим сопротивлением обычно несёт больший ток.

Для трансформаторов, подключённых к одной шине напряжения и имеющих в целом сходный угол сопротивления, распределение нагрузки приблизительно пропорционально номинальной мощности каждого трансформатора, делённой на его процентное сопротивление. В упрощённом виде:

Доля нагрузки каждого трансформатора ∝ номинальная kVA ÷ % сопротивления.

Это соотношение объясняет, почему одинаковые номиналы kVA не обязательно означают распределение нагрузки 50/50. Если два трансформатора мощностью 2 MVA имеют существенно разные значения сопротивления, агрегат с меньшим сопротивлением может достичь своего теплового предела, хотя суммарная нагрузка шины кажется ниже совокупного номинала 4 MVA.

Одного процентного сопротивления недостаточно для полной оценки. Угол сопротивления, часто представляемый отношением X/R, также влияет на распределение активной и реактивной мощности. Различия заметнее при низком коэффициенте мощности нагрузки, при частых пусках крупных двигателей или когда силовая электроника создаёт быстро изменяющуюся потребность в реактивной мощности. При инженерном анализе также следует оценить ожидаемый ток короткого замыкания, поскольку добавление параллельного трансформатора снижает эквивалентное сопротивление источника и может увеличить аварийную нагрузку сверх отключающей способности распределительного устройства или выключателей.

Полезное правило эксплуатации — считать трансформатор с меньшей номинальной мощностью ограничивающим агрегатом до тех пор, пока фактические измерения распределения нагрузки не подтвердят обратное. Не рассчитывайте доступную мощность простым сложением номиналов на шильдиках, если исследование сопротивлений не подтверждает это допущение.

Заземление и поведение нулевой последовательности важнее, чем ожидают многие установки

Параллельные трансформаторы распределяют не только симметричную трёхфазную нагрузку. Они также реагируют на несимметричную нагрузку, однофазные замыкания на землю, гармонические токи и ток нейтрали. Соединение обмоток и метод заземления определяют путь, доступный для тока нулевой последовательности.

Например, вторичная обмотка, соединённая звездой с заземлённой нейтралью, может обеспечивать источник тока замыкания на землю, тогда как обмотка, соединённая треугольником, способна удерживать некоторые кратные трём гармонические составляющие и токи нулевой последовательности внутри контура треугольника. Если параллельные агрегаты имеют разные схемы заземления нейтрали, один трансформатор может нести непропорционально большую долю тока замыкания на землю или тока нейтрали. Это может влиять на чувствительность реле, селективность защиты от замыканий на землю и тепловую нагрузку нейтральных проводников и резисторов заземления.

Если установка имеет общую шину нейтрали, резисторы заземления нейтрали или несколько нейтралей трансформаторов, подключённых к одной сети заземления, проект заземления следует рассматривать как часть схемы параллельной работы, а не после ввода в эксплуатацию. Уставки защит, работавшие с одним трансформатором, могут утратить селективность при добавлении второго источника.

Где параллельная работа обеспечивает рациональное прикладное решение

Параллельная работа особенно полезна там, где нагрузка растёт поэтапно или где отключение одного трансформатора неприемлемо. Производственное предприятие может установить один агрегат для текущей потребности и добавить второй после ввода в эксплуатацию новой производственной линии. Объект с интенсивной обработкой данных может использовать два трансформатора для сохранения частичного электроснабжения во время планового обслуживания. Проекты возобновляемой энергетики и аккумуляторных систем могут нуждаться в нескольких блоках трансформаторов среднего напряжения для размещения модульных инверторов или накопителей энергии.

В системах накопления энергии интерфейс трансформатора заслуживает такого же тщательного анализа, как и сам контейнер с аккумуляторными батареями. Проект, использующий контейнерную систему накопления энергии с жидкостным охлаждением 1MW/2MWh, может расширяться за счёт добавления дополнительных блоков преобразования и накопления. Если эти блоки подключаются через отдельные трансформаторы к общей сборной шине среднего напряжения, инженеры должны совместно оценить группы соединения трансформаторов, сопротивление, заземление, координацию релейной защиты и режим управления выдачей мощности. Аккумуляторные системы могут быстро переходить между зарядом и разрядом, поэтому неудачный проект параллельной работы может проявиться как колеблющееся распределение тока, а не как устойчивая перегрузка.

В установках такого типа следует координировать систему управления энергией, управление преобразованием мощности и стратегию переключения ответвлений трансформатора. Схема трансформаторов, технически приемлемая при номинальном разряде, может вести себя иначе при заряде с малой нагрузкой, поддержке реактивной мощности или работе изолированной микросети.

Последовательность ввода в эксплуатацию, снижающая предотвратимые риски

Безопасная параллельная работа начинается до включения секционного выключателя. Следующие действия образуют практическую последовательность работ на объекте, хотя процедуры объекта и местные правила электробезопасности всегда имеют приоритет.

• Проверьте шильдики, протоколы заводских типовых испытаний, схемы соединений, данные по сопротивлению, группы соединения, диапазоны ответвлений, характеристики охлаждения и схемы нейтрали.
• Подтвердите, что номинальная частота, напряжение первичного питания, вторичное напряжение и уровни изоляции соответствуют установленной сети.
• Проверьте все положения ответвлений и убедитесь, что функции автоматического управления ответвлениями заблокированы или переведены в утверждённый ручной режим во время первоначальной проверки.
• Выполните испытания изоляции, сопротивления обмоток, коэффициента трансформации, группы соединения и полярности в соответствии с планом ввода в эксплуатацию.
• Проверьте чередование фаз и измерьте напряжение между соответствующими выводами в точке разомкнутой секционной связи. Ожидаемое разностное напряжение должно находиться в пределах утверждённого предела при вводе в эксплуатацию.
• Проверьте координацию защит, включая дифференциальную защиту, элементы максимальной токовой защиты, защиты от замыканий на землю, функции ограниченной защиты от замыканий на землю при их наличии и номиналы аварийной отключающей способности выключателей.
• Включите параллельную связь в контролируемых условиях, предпочтительно при малой нагрузке, и зарегистрируйте ток, kW, kVAr, напряжение, ток нейтрали и температуру каждого трансформатора.
• Постепенно увеличивайте нагрузку, контролируя баланс токов и подтверждая, что ни один агрегат не превышает применимые предельные температуры обмоток, масла или наиболее нагретой точки.

Измерения не должны прекращаться после первого успешного включения. Распределение нагрузки может меняться при переключении ответвлений, изменении ступеней охлаждения, коэффициента мощности, сезонной температуры или конфигурации фидеров. Отслеживание вторичных токов и вклада kVAr более информативно, чем периодические разовые проверки, особенно при использовании трансформаторов разной мощности.

Ситуации, когда трансформаторы не следует включать параллельно без перепроектирования

Некоторые условия являются явными предупреждающими признаками. Трансформаторы с разным фазовым сдвигом не следует напрямую подключать к одной вторичной шине. Агрегаты со значительно различающимися коэффициентами трансформации, несовместимыми диапазонами ответвлений или неизвестной историей испытаний не следует считать совместимыми только потому, что оба они обозначены как трёхфазные трансформаторы. Трансформатор с аномальным газообразованием, ухудшением изоляции, признаками увлажнения или неустранёнными срабатываниями защит следует отдельно обследовать до включения в схему с общей нагрузкой.

Также рискованно включать заменяемый трансформатор параллельно только потому, что его номинал kVA близок к номиналу исходного агрегата. Новый агрегат может иметь другое сопротивление, группу соединения, расположение выводов или концепцию заземления. На существующих объектах документация может быть неполной, а фазировка кабелей после многолетних изменений может не соответствовать чертежам. Поэтому проверка на объекте является технической необходимостью, а не административной формальностью.

Параллельная работа возможна, когда трансформаторы электрически действуют как совместимые источники, а не как конкурирующие источники напряжения. Равный фактический коэффициент трансформации, правильное векторное соотношение и чередование фаз, подходящее согласование сопротивлений, скоординированные ответвления, а также проверенная схема заземления и защиты являются основными требованиями. При подтверждении этих условий параллельные трансформаторы могут обеспечить надёжное и масштабируемое решение для электроснабжения. Если же эти условия предполагаются, а не подтверждаются, та же схема может превратить обычную коммутацию в серьёзное системное событие.
