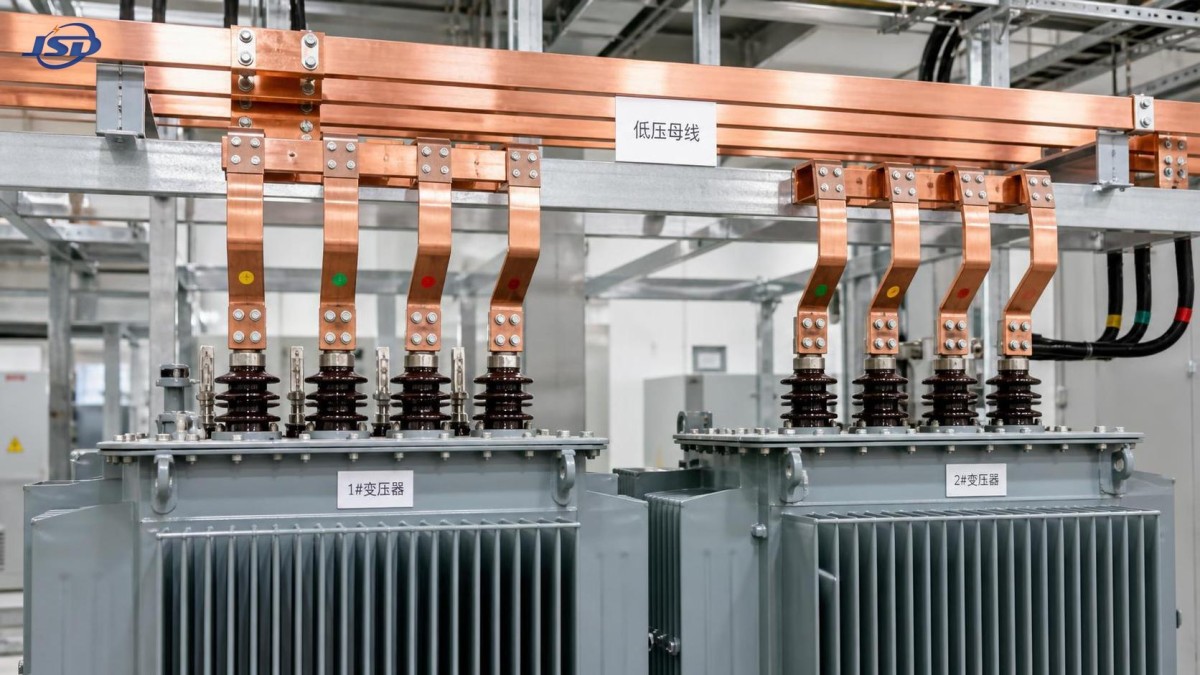

متى يكون التشغيل على التوازي لمحولات القدرة ثلاثية الطور ممكنًا؟

يمكن أن يؤدي التشغيل على التوازي لمحول قدرة ثلاثي الطور إلى زيادة السعة المتاحة دون استبدال وحدة قائمة، والحفاظ على تغذية الأحمال الحرجة أثناء أعمال الصيانة، وتوفير مسار عملي للتوسع المرحلي. في المحطات الفرعية والمصانع ومحطات الطاقة المتجددة والمنشآت التجارية الكبيرة، يكون هذا الترتيب غالبًا أكثر مرونة من تركيب محول واحد كبير جدًا.

ومع ذلك، لا يقتصر الأمر على إغلاق قاطع ربط بين محولين لهما قيم اسمية متشابهة على لوحة البيانات. لا يكون التوصيل على التوازي ممكنًا إلا عندما ينتج المحولان جهودًا ثانوية متطابقة فعليًا من حيث المقدار وزاوية الطور وتسلسل الأطوار، وعندما تسمح ممانعاتهما بتوزيع الحمل ضمن الحدود الآمنة. وإذا لم تتحقق هذه الشروط، فقد تكون النتيجة تيار دوران مستمر أو تحميل زائد للملفات أو فصل غير مرغوب فيه لوسائل الحماية أو تيار محايد مفرط أو عطل شديد لحظة توصيل الجهد.

لذلك، فإن السؤال العملي ليس ما إذا كان يمكن توصيل محولينعلى التوازي، بل ما إذا كان بإمكانهما البقاء متصلين بأمان عبر النطاق المتوقع للأحمال ومواضع مغيرات النقرات ودرجات حرارة التشغيل وتكوينات الشبكة.

الشروط التي تجعل التشغيل على التوازي ممكنًا

يجب أن يكون محولان متصلان بالمصدر الابتدائي نفسه وقضيب التوزيع الثانوي نفسه متوافقين كهربائيًا. ولا تحدد العلامة التجارية أو سنة التصنيع أو وسط التبريد أو الحجم المادي التوافق بمفردها. فعلى سبيل المثال، يمكن أحيانًا تشغيل وحدة حديثة من النوع الجاف على التوازي مع وحدة مغمورة بالزيت، ولكن فقط بعد التحقق من الشروط الكهربائية من خلال المخططات ولوحات البيانات وتقارير الاختبار والقياسات الميدانية.

ترتبط الشروط الأساسية ارتباطًا وثيقًا. وقد لا يكون عدم التطابق في أي جانب قابلًا للإدارة إلا إذا أثبتت دراسة مؤهلة لنظام القدرة أن التيار الناتج والحمل الحراري يظلان ضمن الحدود المقبولة.

نسبة الجهد: فحص اللاحمل الذي لا يمكن تجاوزه

أبسط متطلب هو تساوي نسبة التحويل الفعالة. فإذا كان لأحد المحولين جهد ثانوي أعلى قليلًا من الآخر، فسيدفع تيارًا إلى المحول ذي الجهد الأقل. لا يخدم تيار الدوران هذا الحمل، بل يستهلك سعة المحول ويتسبب في خسائر نحاسية إضافية وتسخين إضافي.

تصبح المسألة أكثر أهمية عندما تكون المحولات كبيرة ويكون قضيب التوزيع الثانوي صلبًا. فقد يؤدي فرق جهد يبدو بسيطًا إلى تيار كبير لأن ممانعة تسرب المحول منخفضة عمدًا. لذلك يجب مقارنة قيم الجهد الابتدائي والثانوي الاسمية على لوحة البيانات عند موضع النقرة الفعلي للتشغيل، وليس عند النقرة الاسمية فقط.

بالنسبة للمحولات المزودة بوصلات نقر خارج الدائرة، يجب إجراء جميع التغييرات بعد فصل الجهد والتأكد منها وفق مخطط الشركة المصنعة. أما بالنسبة لمغيرات النقرات تحت الحمل، فإن منطق التحكم يتطلب عناية خاصة. لا ينبغي لوحدتين تعملان على التوازي أن تسعيا بشكل مستقل إلى تتبع الجهد دون تنسيق. يجب تصميم نظام التنظيم التلقائي للجهد فيهما للتشغيل على التوازي، باستخدام نظام الرئيسي-التابع أو تعويض تيار الدوران أو طريقة تحكم معتمدة أخرى.

أحد الأخطاء الميدانية المتكررة هو افتراض أن رقم موضع النقرة نفسه يعني الجهد الثانوي نفسه. وهذا غير مضمون عندما تكون للوحدات نسب اسمية أو نطاقات نقرات أو زيادات خطوات نقر مختلفة. القيمة ذات الصلة هي النسبة والجهد الثانوي الناتجان، وليست العلامة الموجودة على مقبض المحدد.

توافق مجموعة المتجهات هو حد فاصل صارم

تحدد مجموعة المتجهات توصيلات الملفات وإزاحة الطور بين ملفات الجهد العالي والجهد المنخفض. فمحول Dyn11، على سبيل المثال، له علاقة طور مختلفة عن محول Dyn1. وحتى إذا أظهرت لوحتا البيانات نسبة الجهد نفسها وقدرة kVA نفسها، فإن جهديهما الثانويين يفصل بينهما فرق في زاوية الطور. ولا يمكن عمومًا تشغيلهما مباشرة على التوازي على قضيب الجهد المنخفض نفسه.

قد تكون المحولات مناسبة للخدمة على التوازي عندما تكون مجموعات المتجهات فيها متطابقة. وفي بعض الحالات، يمكن جعل تسميات متجهات مختلفة متوافقة من خلال تبديل خارجي للأطوار مصمم بعناية، لكن ذلك عمل هندسي وليس تعديلًا ميدانيًا. ولا ينبغي أبدًا محاولة ذلك بتغيير الكابلات بالاعتماد فقط على افتراضات حول علامات الأطراف.

تسلسل الأطوار مهم بالقدر نفسه. قبل ربط محول جديد بقضيب توزيع مُغذّى بالجهد، يجب على العاملين في الموقع تأكيد التسلسل باستخدام مؤشر تسلسل أطوار معتمد أو طريقة اختبار الجهد، والتحقق من تعريف الأطراف الفعلي مقابل مخطط التوصيل المعتمد. إن صحة مجموعة المتجهات على الورق لا تحمي التركيب من خطأ توصيل حدث أثناء التشغيل الأولي.

الممانعة تحدد ما إذا كانت السعة ستتوزع فعليًا

بعد صحة مقدار الجهد ومحاذاة الطور، تصبح الممانعة العامل الأساسي المحدد لتوزيع الحمل. لكل محول ممانعة مئوية، تظهر غالبًا كجهد ممانعة أو %Z على لوحة بياناته. عند التشغيل على التوازي، تميل الوحدة ذات الممانعة الأقل إلى حمل تيار أكبر.

بالنسبة للمحولات على قضيب الجهد نفسه ذات زاوية ممانعة متشابهة عمومًا، يتناسب تقاسم الحمل تقريبًا مع القدرة المقننة لكل محول مقسومة على ممانعته المئوية. وبصيغة مبسطة:

حصة حمل كل محول ∝ kVA المقننة ÷ % الممانعة.

توضح هذه العلاقة لماذا لا تعني قيم kVA المتطابقة بالضرورة تقسيمًا للحمل بنسبة 50/50. فإذا كان لمحولين بقدرة 2 MVA قيم ممانعة مختلفة بشكل ملموس، فقد تصل الوحدة ذات الممانعة الأقل إلى حدها الحراري بينما يبدو الحمل المجمع على قضيب التوزيع أقل من القدرة الإجمالية البالغة 4 MVA.

لا تمثل الممانعة المئوية وحدها الصورة الكاملة. كما تؤثر زاوية الممانعة، التي تُمثل غالبًا عبر نسبة X/R، في تقاسم القدرة الفعالة والقدرة غير الفعالة. وتكون الفروقات أكثر وضوحًا عندما تكون الأحمال ذات معامل قدرة منخفض، أو عندما تبدأ المحركات الكبيرة بشكل متكرر، أو عندما تُنشئ معدات إلكترونيات القدرة طلبًا متغيرًا بسرعة على القدرة غير الفعالة. وينبغي أن تقيّم المراجعة الهندسية أيضًا تيار القصر المتوقع، لأن إضافة محول على التوازي تخفض ممانعة المصدر المكافئة وقد تزيد واجب العطل بما يتجاوز قدرة القطع المقننة للمفاتيح الكهربائية أو القواطع.

من القواعد التشغيلية المفيدة اعتبار المحول ذي القدرة الأقل هو الوحدة المقيدة إلى أن تؤكد قياسات تقاسم الحمل الفعلية خلاف ذلك. لا تحسب السعة المتاحة بمجرد جمع القيم الاسمية على لوحات البيانات ما لم تدعم دراسة الممانعة ذلك الافتراض.

التأريض وسلوك التسلسل الصفري أكثر أهمية مما تتوقعه العديد من التركيبات

لا تتقاسم المحولات المتوازية الحمل المتوازن ثلاثي الطور فقط، بل تستجيب أيضًا للأحمال غير المتوازنة وأعطال الطور إلى الأرض والتيارات التوافقية وتيار المحايد. تحدد طريقة توصيل الملفات وطريقة التأريض المسار المتاح لتيار التسلسل الصفري.

فعلى سبيل المثال، قد يوفر الجانب الثانوي نجمي التوصيل المؤرض مصدرًا لتيار العطل الأرضي، بينما يمكن لملف دلتا احتواء بعض المكونات التوافقية الثلاثية وتيارات التسلسل الصفري داخل حلقة الدلتا. وإذا كانت للوحدات المتوازية ترتيبات مختلفة لتأريض المحايد، فقد يحمل أحد المحولات حصة غير متناسبة من تيار العطل الأرضي أو تيار المحايد. ويمكن أن يؤثر ذلك في حساسية المرحلات وانتقائية الحماية الأرضية والحمل الحراري لموصلات المحايد ومقاومات التأريض.

عندما يحتوي التركيب على قضيب محايد مشترك أو مقاومات تأريض للمحايد أو عدة نقاط محايد للمحولات متصلة بشبكة تأريض واحدة، ينبغي مراجعة تصميم التأريض كجزء من مخطط التشغيل على التوازي، لا بعد التشغيل الأولي. وقد لا تعود إعدادات الحماية التي عملت مع محول واحد انتقائية عند إضافة مصدر ثانٍ.

حالات يوفر فيها التشغيل على التوازي حلًا تطبيقيًا سليمًا

يكون التشغيل على التوازي مفيدًا بصورة خاصة عندما ينمو الحمل على مراحل أو عندما يكون انقطاع محول واحد غير مقبول. فقد يركب مصنع إنتاجي وحدة واحدة لتلبية الطلب الحالي ويضيف ثانية عند تشغيل خط إنتاج جديد. وقد تستخدم منشأة كثيفة البيانات محولين للحفاظ على خدمة جزئية أثناء الصيانة المخططة. وقد تتطلب مشاريع الطاقة المتجددة والبطاريات عدة كتل لمحولات الجهد المتوسط لاستيعاب سعة العاكسات أو التخزين المعيارية.

في تطبيقات تخزين الطاقة، تستحق واجهة المحول التدقيق نفسه الذي تستحقه حاوية البطارية ذاتها. قد يتوسع مشروع يستخدم نظام تخزين الطاقة بالحاويات المبردة بالسائل 1MW/2MWh بإضافة كتل تحويل وتخزين أخرى. وإذا اتصلت هذه الكتل عبر محولات منفصلة بقضيب تجميع مشترك للجهد المتوسط، فيجب على المهندسين تقييم مجموعات متجهات المحولات والممانعة والتأريض وتنسيق المرحلات وسلوك التحكم بالتصدير معًا. يمكن لأنظمة البطاريات أن تنتقل سريعًا بين الشحن والتفريغ، لذلك قد يظهر تصميم التوازي الضعيف على شكل تقاسم تيار متذبذب بدلًا من حمل زائد ثابت.

في هذا النوع من التركيبات، ينبغي تنسيق نظام إدارة الطاقة وضوابط تحويل القدرة واستراتيجية نقرات المحول. فقد يتصرف ترتيب المحولات المقبول تقنيًا عند التفريغ المقنن بشكل مختلف أثناء الشحن بالحمل المنخفض أو دعم القدرة غير الفعالة أو تشغيل الشبكة المصغرة المعزولة.

تسلسل تشغيل أولي يقلل المخاطر التي يمكن تجنبها

يبدأ التشغيل الآمن على التوازي قبل إغلاق قاطع الربط. تشكل الإجراءات التالية تسلسلًا ميدانيًا عمليًا، رغم أن إجراءات الموقع وقواعد السلامة الكهربائية المحلية لها الأولوية دائمًا.

• راجع لوحات البيانات وسجلات اختبارات المصنع الروتينية ومخططات التوصيلات وبيانات الممانعة ومجموعات المتجهات ونطاقات النقرات وتصنيفات التبريد وترتيبات المحايد.
• أكد أن التردد المقنن وجهد التغذية الابتدائي والجهد الثانوي ومستويات العزل ملائمة للشبكة المركبة.
• تحقق من جميع مواضع النقرات وتأكد من حجب وظائف التحكم التلقائي بالنقرات أو وضعها في الحالة اليدوية المعتمدة أثناء الفحص الأولي.
• أجرِ اختبارات العزل ومقاومة الملفات والنسبة ومجموعة المتجهات والقطبية وفق ما تتطلبه خطة التشغيل الأولي.
• افحص تسلسل الأطوار وقس الجهد بين الأطراف المتناظرة عند نقطة الربط المفتوحة. يجب أن يكون فرق الجهد المتوقع ضمن حد التشغيل الأولي المعتمد.
• راجع تنسيق الحماية، بما في ذلك الحماية التفاضلية والحماية من زيادة التيار وعناصر العطل الأرضي ووظائف العطل الأرضي المقيد حيثما كانت مركبة، وتصنيفات واجب العطل للقواطع.
• أغلق وصلة التوازي في ظروف محكومة، ويفضل عند حمل منخفض، وسجل تيار كل محول وkW وkVAr والجهد وتيار المحايد ودرجة الحرارة.
• زد الحمل تدريجيًا مع مراقبة توازن التيار والتأكد من عدم تجاوز أي وحدة حدود درجة حرارة الملفات أو الزيت أو النقطة الساخنة المطبقة عليها.

لا ينبغي أن تنتهي القياسات بعد أول إغلاق ناجح. فقد يتغير تقاسم الحمل مع حركة النقرة أو تغيّر مراحل التبريد أو تغير معامل القدرة أو درجة الحرارة الموسمية أو تغير تكوين المغذيات. إن تتبع التيارات الثانوية ومساهمة kVAr أكثر فائدة من الفحوصات الموضعية العرضية، خاصة عند استخدام محولات ذات أحجام غير متساوية.

الحالات التي لا ينبغي فيها تشغيل المحولات على التوازي دون إعادة تصميم

تعد بعض الظروف إشارات تحذير واضحة. لا ينبغي ربط المحولات ذات إزاحة الطور المختلفة مباشرة بقضيب الجهد الثانوي نفسه. ولا ينبغي اعتبار الوحدات ذات النسب غير المتساوية بشكل ملحوظ أو نطاقات النقرات غير المتوافقة أو سجل الاختبارات غير المعروف متوافقة لمجرد أن كليهما يوصف بأنه محول ثلاثي الطور. وينبغي فحص المحول الذي يظهر تولدًا غير طبيعي للغاز أو تدهورًا في العزل أو مخاوف تتعلق بالرطوبة أو حالات فصل حماية غير محلولة بشكل مستقل قبل وضعه في ترتيب لتقاسم الحمل.

من المخاطر أيضًا تشغيل محول بديل على التوازي لمجرد أن قدرته kVA قريبة من قدرة المحول الأصلي. فقد تكون للوحدة الجديدة ممانعة أو مجموعة متجهات أو ترتيب أطراف أو فلسفة تأريض مختلفة. وفي المواقع القائمة، قد تكون الوثائق غير مكتملة وقد لا تتوافق أطوار الكابلات مع المخططات بعد سنوات من التعديلات. لذلك، يعد التحقق الميداني ضرورة تقنية، وليس إجراءً إداريًا شكليًا.

يكون التشغيل على التوازي ممكنًا عندما تعمل المحولات كهربائيًا كمصادر متوافقة بدلًا من مصادر جهد متنافسة. إن تساوي النسبة الفعالة وصحة علاقة المتجهات وتسلسل الأطوار وملاءمة مطابقة الممانعة وتنسيق النقرات ومراجعة تصميم التأريض والحماية هي المتطلبات الأساسية. وعندما يتم التحقق من هذه الشروط، يمكن للمحولات المتوازية أن توفر حلًا مرنًا وقابلًا للتوسع للطاقة. أما عندما يُفترض تحققها بدل إثباتها، فقد يحول الترتيب نفسه عمليات التبديل الروتينية إلى حدث خطير في النظام.
