¿Cuándo es viable el funcionamiento en paralelo de transformadores de potencia trifásicos?

El funcionamiento en paralelo de un transformador de potencia trifásico puede aumentar la capacidad disponible sin sustituir una unidad existente, mantener alimentadas las cargas críticas durante el mantenimiento y proporcionar una vía práctica para una ampliación por fases. En subestaciones, fábricas, plantas de energías renovables e instalaciones comerciales de gran tamaño, esta configuración suele ser más flexible que instalar un transformador muy grande.

Sin embargo, no se trata simplemente de cerrar un interruptor de acoplamiento entre dos transformadores con potencias nominales de placa similares. Una conexión en paralelo solo es viable cuando los transformadores producen tensiones secundarias efectivamente idénticas en magnitud, ángulo de fase y secuencia de fases, y cuando sus impedancias permiten que la carga se distribuya dentro de límites seguros. Si no se cumplen estas condiciones, el resultado puede ser una corriente circulante persistente, devanados sobrecargados, disparos intempestivos de protección, corriente excesiva de neutro o una falla grave en el instante de energización.

Por lo tanto, la cuestión práctica no es si dos transformadorespueden conectarse en paralelo, sino si pueden permanecer conectados de forma segura dentro del rango previsto de carga, posiciones de tomas, temperaturas de funcionamiento y configuraciones de red.

Las condiciones que hacen viable el funcionamiento en paralelo

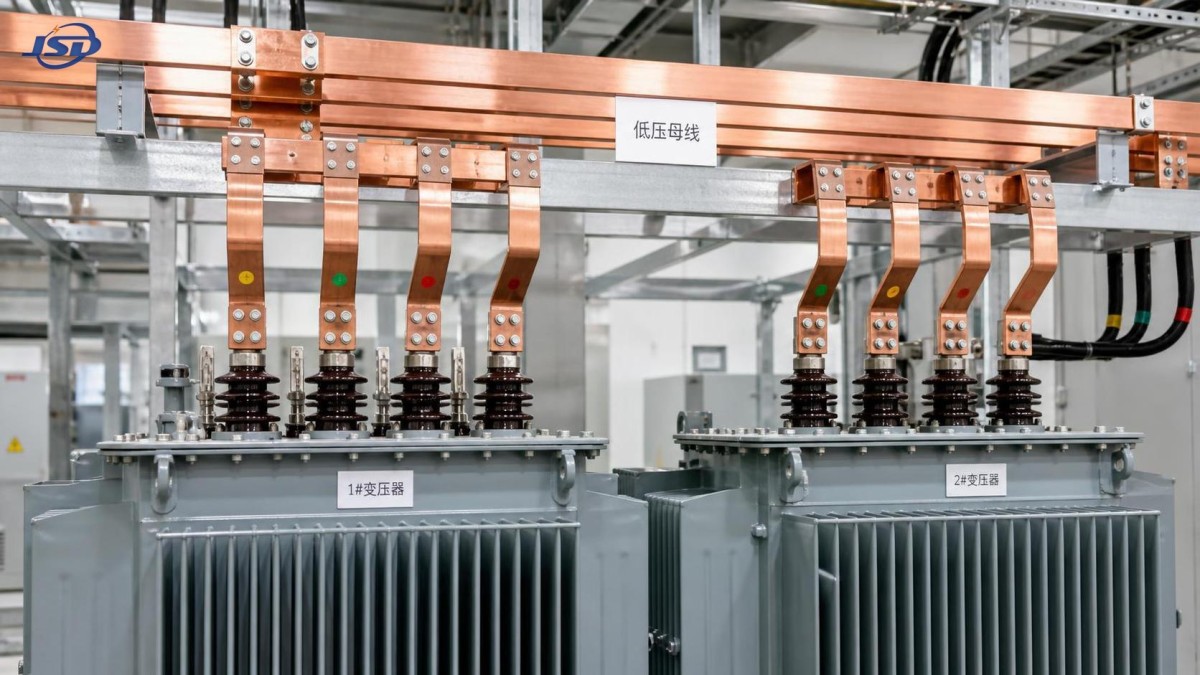

Dos transformadores conectados a la misma fuente primaria y a la misma barra secundaria deben ser eléctricamente compatibles. La marca, el año de fabricación, el medio de refrigeración y el tamaño físico no determinan por sí solos la compatibilidad. Por ejemplo, una unidad moderna de tipo seco puede funcionar a veces en paralelo con una unidad sumergida en aceite, pero solo después de verificar las condiciones eléctricas mediante planos, placas de características, informes de ensayo y mediciones en sitio.

Las condiciones esenciales están estrechamente relacionadas. Una discrepancia en cualquier área puede ser gestionable solo si un estudio cualificado del sistema eléctrico demuestra que la corriente y la exigencia térmica resultantes siguen siendo aceptables.

Relación de tensión: la comprobación en vacío que no puede omitirse

El requisito más básico es una relación de transformación efectiva igual. Si un transformador tiene una tensión secundaria ligeramente superior a la del otro, impulsará corriente hacia el transformador de menor tensión. Esta corriente circulante no alimenta la carga. Consume capacidad del transformador y provoca pérdidas adicionales en el cobre y calentamiento.

El problema adquiere mayor importancia cuando los transformadores son grandes y la barra secundaria es rígida. Una diferencia de tensión aparentemente menor puede generar una corriente significativa porque la impedancia de fuga del transformador es intencionadamente baja. Por ello, las tensiones nominales primaria y secundaria de la placa de características deben compararse en la toma de funcionamiento real, no únicamente en la toma nominal.

Para transformadores con enlaces de tomas sin carga, todos los cambios deben realizarse sin tensión y confirmarse con el diagrama del fabricante. Para los cambiadores de tomas bajo carga, la lógica de control requiere especial atención. Dos unidades que funcionan en paralelo no deben regular la tensión de manera independiente sin coordinación. Su esquema automático de regulación de tensión debe diseñarse para funcionamiento en paralelo, normalmente mediante maestro-seguidor, compensación de corriente circulante u otro método de control aprobado.

Un error recurrente en campo es suponer que el mismo número de posición de toma significa la misma tensión secundaria. Esto no está garantizado cuando las unidades tienen relaciones nominales, rangos de tomas o incrementos de toma diferentes. El valor relevante es la relación resultante y la tensión secundaria, no la indicación de la maneta selectora.

La compatibilidad del grupo vectorial es un límite estricto

El grupo vectorial identifica las conexiones de los devanados y el desplazamiento de fase entre los devanados de alta y baja tensión. Un transformador Dyn11, por ejemplo, tiene una relación de fase diferente de un transformador Dyn1. Aunque ambas placas de características indiquen la misma relación de tensión y potencia nominal en kVA, sus tensiones secundarias están separadas por una diferencia de ángulo de fase. Por lo general, no es posible conectarlos directamente en paralelo en la misma barra de baja tensión.

Los transformadores pueden ser adecuados para el servicio en paralelo cuando sus grupos vectoriales son idénticos. En algunos casos, distintas designaciones vectoriales pueden hacerse compatibles mediante una transposición externa de fases cuidadosamente diseñada, pero esto es un trabajo de ingeniería y no un ajuste de campo. Nunca debe intentarse cambiando cables basándose únicamente en supuestos sobre las etiquetas de los terminales.

La secuencia de fases es igualmente importante. Antes de conectar un transformador nuevo a una barra energizada, el personal de sitio debe confirmar la secuencia utilizando un indicador de secuencia de fases aprobado o un método de prueba de tensión, y verificar la identificación real de los terminales con el plano de conexión aprobado. Un grupo vectorial correcto en los documentos no protege la instalación contra un error de cableado cometido durante la puesta en marcha.

La impedancia determina si la capacidad se comparte realmente

Una vez que la magnitud de tensión y la alineación de fase son correctas, la impedancia se convierte en el principal factor determinante de la división de carga. Cada transformador tiene una impedancia porcentual, que a menudo aparece como tensión de impedancia o %Z en su placa de características. En funcionamiento en paralelo, la unidad con menor impedancia tiende a transportar más corriente.

Para transformadores conectados a la misma barra de tensión con un ángulo de impedancia ampliamente similar, la distribución de carga es aproximadamente proporcional a la capacidad nominal de cada transformador dividida por su impedancia porcentual. De forma simplificada:

Participación de carga de cada transformador ∝ kVA nominales ÷ % de impedancia.

Esta relación explica por qué potencias nominales idénticas en kVA no implican necesariamente una división de carga 50/50. Si dos transformadores de 2 MVA presentan valores de impedancia considerablemente distintos, la unidad de menor impedancia puede alcanzar su límite térmico mientras la carga total de la barra parece estar por debajo de la potencia combinada de 4 MVA.

La impedancia porcentual por sí sola no cuenta toda la historia. El ángulo de impedancia, representado a menudo mediante la relación X/R, también afecta la distribución de potencia activa y reactiva. Las diferencias son más visibles cuando las cargas tienen bajo factor de potencia, cuando los motores grandes arrancan con frecuencia o cuando los equipos de electrónica de potencia generan una demanda de potencia reactiva rápidamente variable. Una revisión de ingeniería también debe evaluar la corriente de cortocircuito prevista, ya que añadir un transformador en paralelo reduce la impedancia equivalente de la fuente y puede aumentar la capacidad de falla más allá de la capacidad de interrupción de la aparamenta o los interruptores.

Una regla operativa útil es considerar el transformador de menor potencia nominal como la unidad limitante hasta que las mediciones reales de reparto de carga confirmen lo contrario. No calcule la capacidad disponible simplemente sumando las potencias de placa, a menos que el estudio de impedancia respalde dicha suposición.

La puesta a tierra y el comportamiento de secuencia cero importan más de lo que muchas instalaciones esperan

Los transformadores en paralelo no solo comparten carga trifásica equilibrada. También responden a cargas desequilibradas, fallas de línea a tierra, corrientes armónicas y corriente de neutro. La conexión de los devanados y el método de puesta a tierra determinan la trayectoria disponible para la corriente de secuencia cero.

Por ejemplo, un secundario en estrella con neutro puesto a tierra puede proporcionar una fuente de corriente de falla a tierra, mientras que un devanado en delta puede contener ciertos componentes armónicos triples y corrientes de secuencia cero dentro del lazo delta. Si las unidades en paralelo tienen disposiciones de puesta a tierra del neutro diferentes, un transformador puede transportar una proporción desmedida de la corriente de falla a tierra o de neutro. Esto puede afectar la sensibilidad de los relés, la selectividad de falla a tierra y la exigencia térmica de los conductores de neutro y las resistencias de puesta a tierra.

Cuando una instalación tiene una barra de neutro común, resistencias de puesta a tierra del neutro o varios neutros de transformadores conectados a la misma malla de tierra, el diseño de puesta a tierra debe revisarse como parte del esquema en paralelo, no después de la puesta en marcha. Los ajustes de protección que funcionaban con un transformador pueden dejar de ser selectivos al añadir una segunda fuente.

Dónde el funcionamiento en paralelo proporciona una solución de aplicación sólida

El funcionamiento en paralelo es especialmente útil cuando la carga aumenta por etapas o cuando la indisponibilidad de un solo transformador es inaceptable. Una planta de fabricación puede instalar una unidad para la demanda actual y añadir una segunda cuando se ponga en marcha una nueva línea de producción. Una instalación con uso intensivo de datos puede utilizar dos transformadores para mantener un servicio parcial durante el mantenimiento programado. Los proyectos de energías renovables y baterías pueden requerir varios bloques de transformadores de media tensión para adaptarse a la capacidad modular de inversores o almacenamiento.

En aplicaciones de almacenamiento de energía, la interfaz del transformador merece el mismo escrutinio que el propio contenedor de baterías. Un proyecto que utiliza unSistema de almacenamiento de energía en contenedor con refrigeración líquida de 1MW/2MWh puede ampliarse añadiendo más bloques de conversión y almacenamiento. Si estos bloques se conectan mediante transformadores separados a una barra colectora común de media tensión, los ingenieros deben evaluar conjuntamente los grupos vectoriales de los transformadores, la impedancia, la puesta a tierra, la coordinación de relés y el comportamiento del control de exportación. Los sistemas de baterías pueden pasar rápidamente entre carga y descarga, por lo que un diseño deficiente en paralelo puede manifestarse como una distribución de corriente fluctuante en lugar de una sobrecarga constante.

En este tipo de instalación, el sistema de gestión de energía, los controles de conversión de potencia y la estrategia de tomas del transformador deben coordinarse. Una configuración de transformadores técnicamente aceptable a descarga nominal puede comportarse de forma diferente durante la carga a baja carga, el soporte de potencia reactiva o el funcionamiento de microrred en modo aislado.

Una secuencia de puesta en marcha que reduce riesgos evitables

El funcionamiento seguro en paralelo comienza antes de cerrar el interruptor de acoplamiento. Las siguientes acciones constituyen una secuencia práctica de campo, aunque los procedimientos del sitio y las normas locales de seguridad eléctrica siempre tienen prioridad.

• Revise las placas de características, los registros de ensayos rutinarios de fábrica, los diagramas de cableado, los datos de impedancia, los grupos vectoriales, los rangos de tomas, las capacidades de refrigeración y las disposiciones de neutro.
• Confirme que la frecuencia nominal, la tensión de alimentación primaria, la tensión secundaria y los niveles de aislamiento sean adecuados para la red instalada.
• Verifique todas las posiciones de toma y asegúrese de que las funciones automáticas de control de tomas estén bloqueadas o colocadas en el estado manual aprobado durante la comprobación inicial.
• Realice pruebas de aislamiento, resistencia de devanados, relación de transformación, grupo vectorial y polaridad según lo exija el plan de puesta en marcha.
• Compruebe la secuencia de fases y mida la tensión entre terminales correspondientes del punto de acoplamiento abierto. La tensión diferencial prevista debe estar dentro del límite de puesta en marcha aprobado.
• Revise la coordinación de protecciones, incluida la protección diferencial, los elementos de sobrecorriente, los elementos de falla a tierra, las funciones de falla a tierra restringida cuando estén instaladas y las capacidades de falla de los interruptores.
• Cierre el acoplamiento en paralelo en condiciones controladas, preferiblemente con baja carga, y registre la corriente, kW, kVAr, tensión, corriente de neutro y temperatura de cada transformador.
• Aumente la carga gradualmente mientras supervisa el equilibrio de corriente y confirma que ninguna unidad exceda sus límites aplicables de temperatura de devanados, aceite o punto caliente.

Las mediciones no deben finalizar tras el primer cierre satisfactorio. El reparto de carga puede cambiar con el movimiento de tomas, los cambios de etapa de refrigeración, la variación del factor de potencia, la temperatura estacional o una configuración modificada de alimentadores. El seguimiento de las corrientes secundarias y la contribución de kVAr es más informativo que las comprobaciones puntuales ocasionales, especialmente cuando se utilizan transformadores de tamaños desiguales.

Situaciones en las que los transformadores no deben conectarse en paralelo sin rediseño

Algunas condiciones son señales claras de advertencia. Los transformadores con diferente desplazamiento de fase no deben conectarse directamente a la misma barra secundaria. Las unidades con relaciones considerablemente desiguales, rangos de tomas incompatibles o historial de ensayos desconocido no deben considerarse compatibles simplemente porque ambas se describen como transformadores trifásicos. Un transformador que presente generación anormal de gas, deterioro del aislamiento, problemas de humedad o disparos de protección sin resolver debe investigarse de forma independiente antes de incorporarlo a una configuración de carga compartida.

También es arriesgado conectar un transformador de sustitución en paralelo únicamente porque su potencia nominal en kVA es cercana a la de la unidad original. La nueva unidad puede tener una impedancia, grupo vectorial, disposición de terminales o filosofía de puesta a tierra diferentes. En instalaciones existentes, la documentación puede estar incompleta y la fase de los cables puede no coincidir con los planos tras años de modificaciones. Por tanto, la verificación en campo es una necesidad técnica, no una formalidad administrativa.

El funcionamiento en paralelo es viable cuando los transformadores actúan eléctricamente como fuentes compatibles en lugar de fuentes de tensión en competencia. Una relación efectiva igual, una relación vectorial y secuencia de fases correctas, una adecuada coincidencia de impedancias, tomas coordinadas y un diseño revisado de puesta a tierra y protección son los requisitos fundamentales. Cuando estas condiciones se verifican, los transformadores en paralelo pueden proporcionar una solución eléctrica resiliente y escalable. Cuando se asumen en lugar de demostrarse, la misma configuración puede convertir una maniobra rutinaria en un evento grave del sistema.
