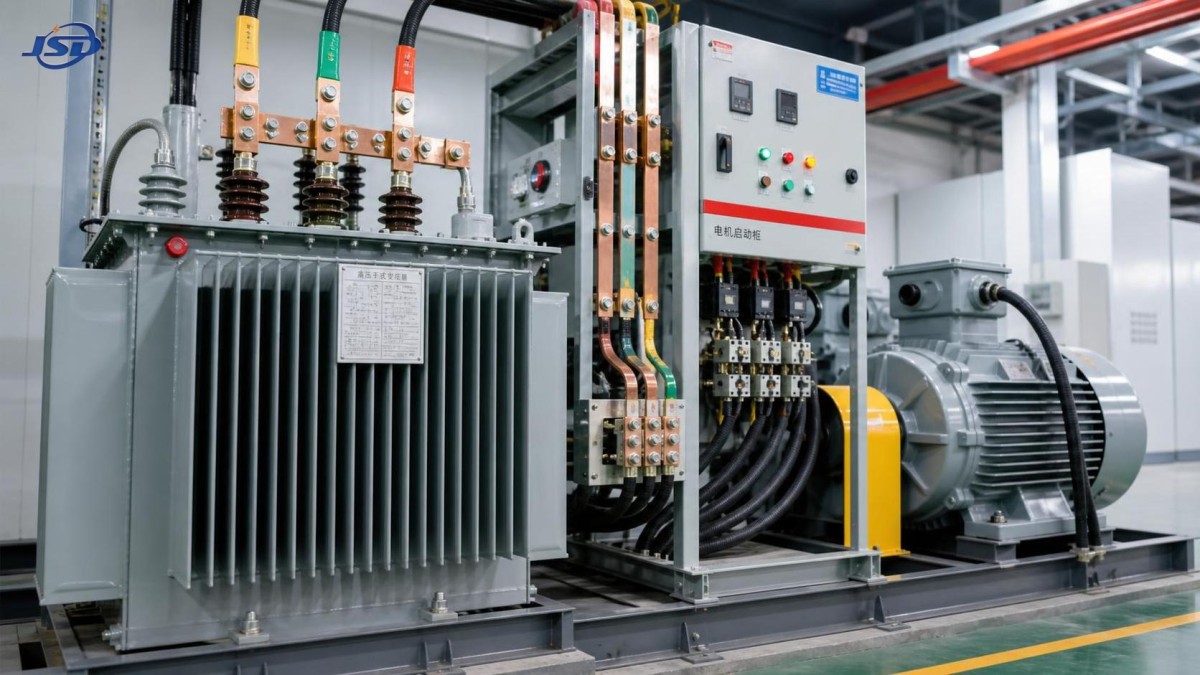

Выбор трёхфазного трансформатора для пусковых нагрузок двигателя

Выбор трехфазного трансформатора для пусковых нагрузок двигателей — это не просто сверка с данными на шильдике. Трансформатор, который кажется достаточным при установившейся рабочей нагрузке, все же может вызвать значительный провал напряжения при запуске двигателя, что приводит к медленному разгону, отключению контактора, сбоям привода, ложным срабатываниям защит или повторяющимся тепловым перегрузкам. Правильный выбор начинается с анализа фактического пуска: какой ток потребляет двигатель, сколько времени требуется для разгона, что еще подключено к той же шине и какое снижение напряжения допустимо для технологического процесса.

Для большинства проектов практическая цель проста: поддерживать напряжение на выводах двигателя достаточно высоким для надежного разгона, не приобретая трансформаторную мощность, значительно превышающую потребности установки. Для достижения этого баланса необходимо смотреть не только на кВА.

Начинайте с двигателя, а не с номинала трансформатора

Первой величиной, которую используют многие, является ток полной нагрузки двигателя или номинальная мощность в кВт. Эта величина необходима, но она не описывает наиболее тяжелый момент для системы электроснабжения. Реальная проблема — пусковой ток.

Обычный прямой пуск (DOL) может кратковременно потреблять ток, в несколько раз превышающий ток полной нагрузки двигателя. Точное значение зависит от конструкции двигателя, напряжения, состояния ротора, приводимого оборудования и момента начала пуска относительно формы питающего напряжения. Малонагруженный вентилятор может быстро разогнаться, тогда как нагруженный конвейер, дробилка, компрессор, смеситель или насос могут длительное время потреблять повышенный ток.

Полное сопротивление трансформатора преобразует эту потребность в токе в падение напряжения. Если вторичное напряжение падает слишком сильно, крутящий момент двигателя резко снижается. Пусковой момент асинхронного двигателя приблизительно пропорционален квадрату напряжения на выводах, поэтому даже на первый взгляд умеренный провал напряжения может значительно повлиять на разгон. Поэтому установка может выглядеть приемлемой на бумаге, но испытывать трудности при запуске двигателя под фактической технологической нагрузкой.

Полезный первоначальный вопрос — не «Какой размер трансформатора соответствует мощности двигателя в кВт?», а «Какое напряжение сохранится на выводах двигателя при наихудших вероятных условиях пуска?»

Что должен выдерживать трехфазный трансформатор при пуске

Трехфазный трансформатор, питающий двигатели, должен одновременно удовлетворять двум условиям. Он должен нести непрерывную нагрузку предприятия без чрезмерного повышения температуры и иметь достаточную кратковременную жесткость по напряжению для обеспечения разгона двигателя. Эти требования взаимосвязаны, но не являются одной и той же расчетной проверкой.

Непрерывную нагрузку обычно оценивают по совокупной рабочей потребности двигателей, вспомогательного оборудования, освещения, систем управления и ожидаемой будущей нагрузки. Пусковые характеристики зависят от другого набора исходных данных:

• Номинальная мощность двигателя в кВт или hp, номинальное напряжение, КПД и коэффициент мощности.
• Ток заторможенного ротора или данные производителя о пусковом токе.
• Способ пуска: DOL, звезда-треугольник, пускатель с автотрансформатором, устройство плавного пуска или преобразователь частоты.
• Инерция нагрузки и ожидаемое время разгона.
• Полное сопротивление трансформатора и его характеристики регулирования напряжения.
• Жесткость источника до трансформатора, включая длину кабеля и сопротивление сети или генератора.
• Другие двигатели или чувствительные нагрузки, работающие на той же вторичной шине.

Не рассматривайте трансформатор как изолированный компонент. Фактический провал напряжения создается всей цепью питания: вышестоящей сетью, трансформатором, шинопроводом, питающим кабелем, пускателем и кабелями двигателя. Трансформатор может быть выбран правильно, однако недостаточно сеченный или чрезмерно длинный вторичный кабель все равно может не обеспечить удовлетворительный пуск.

В качестве быстрого инженерного принципа: большая номинальная мощность в кВА и меньшее полное сопротивление обычно уменьшают падение пускового напряжения, однако ни один из этих параметров не следует выбирать вслепую. Меньшее сопротивление повышает доступный ток короткого замыкания, что влияет на номинальные характеристики распределительных устройств, селективность защитных аппаратов, расчеты дуговой вспышки и механические нагрузки при коротких замыканиях. Окончательное решение должно учитывать всю систему защиты и распределения.

Выберите способ пуска до окончательного определения мощности

Способ пуска часто сильнее влияет на выбор мощности трансформатора, чем небольшое изменение номинала двигателя. Пуск DOL прост и может быть надежным для небольших двигателей или жестких электрических систем, но он создает наибольшую потребность в линейном токе. Именно здесь становится заметным пограничный выбор трансформатора.

Пуск по схеме звезда-треугольник снижает линейный ток на начальном этапе, но также уменьшает доступный крутящий момент двигателя. Он не подходит, когда приводимая нагрузка требует высокого момента срыва с места. Пускатели с автотрансформатором в некоторых случаях могут обеспечить лучший компромисс между током и моментом, хотя последовательность пуска и переходный процесс должны быть тщательно оценены.

Устройства плавного пуска снижают ток путем управления подаваемым напряжением, однако снижение напряжения также означает снижение пускового момента. Они могут хорошо работать с центробежными насосами и вентиляторами, где требуемый момент растет со скоростью, но могут быть плохим решением для применений с высокой инерцией или постоянным моментом, если настройки и профиль разгона не проработаны должным образом.

Преобразователь частоты дополнительно меняет ситуацию. Управляя частотой и напряжением совместно, он может обеспечить контролируемый разгон со значительно меньшим пусковым током из сети, чем при пуске DOL. Однако VFD — это не просто способ упростить выбор трансформатора. Необходимо также учитывать входные гармоники, режим работы привода, длину кабеля, требования к изоляции двигателя и качество электроэнергии. При широком использовании приводов следует выбирать трансформатор, соответствующий гармоническому профилю, а не полагаться только на номинальные кВА.

Прямой ответ: выбирайте мощность трансформатора по ожидаемой непрерывной нагрузке, затем проверяйте, что полное сопротивление трансформатора, сопротивление источника, падение напряжения в кабеле и выбранный пускатель поддерживают напряжение на выводах двигателя в пределах требований двигателя и технологического процесса во время самого продолжительного или наиболее мощного пуска. Одного расчета рабочей нагрузки недостаточно.

Оценивайте наихудший пуск, а не средний

Многие системы работают во время пусконаладочных испытаний без нагрузки, но позже отказывают в производственных условиях. Правильным расчетным случаем обычно является наименее благоприятное реалистичное сочетание: максимальная механическая нагрузка, минимальное входное напряжение питания, максимальная длина фидера и уже работающие другие штатные нагрузки.

Рассмотрим насосную станцию с несколькими двигателями. Если логика процесса запускает один большой насос после того, как меньшие насосы уже работают, трансформатор воспринимает не только пусковые кВА большого двигателя. Он воспринимает рабочую нагрузку плюс потребность при пуске двигателя. Если два больших двигателя могут запускаться почти одновременно, необходимо явно оценить эту последовательность. Блокировка управления, обеспечивающая поочередный пуск, может быть экономичнее увеличения мощности трансформатора, если технологический процесс допускает задержку.

Системы с резервным питанием от генератора требуют особого внимания. Переходная характеристика напряжения генератора может стать ограничивающим фактором даже при трансформаторе с большим запасом мощности. То же относится к слабым сетевым подключениям или удаленным подстанциям со значительным сопротивлением вышестоящей сети. Запросите доступный уровень короткого замыкания или сопротивление источника в точке подключения; это дает намного более ясную картину жесткости источника, чем одно лишь номинальное напряжение питания.

Время разгона меняет тепловую картину

Очень кратковременный бросок тока и длительный пуск с остановленным двигателем не следует считать эквивалентными. Двигатель, достигающий номинальной скорости за несколько секунд, может создавать приемлемое кратковременное возмущение. Двигатель, которому требуется значительно больше времени из-за инерции, высокого пускового момента, низкого напряжения или сопротивления технологического процесса, может вызывать повторяющийся нагрев как двигателя, так и трансформатора.

Также имеет значение повторяемость пусков. Трансформатор может выдерживать редкий тяжелый пуск, но иметь небольшой тепловой запас при режиме с частыми пусками. Это характерно для процессов перекачки, транспортировки, дозирования, дробления и охлаждения. Подтвердите требуемое количество пусков в час, рабочую температуру окружающей среды и то, будет ли трансформатор уже сильно нагружен до начала пуска.

Полное сопротивление — это параметр спецификации, а не мелкий шрифт

Полное сопротивление трансформатора часто упускают из виду, поскольку оно указывается в процентах, а не представляется как ключевой параметр выбора. Для двигательных применений оно требует непосредственного внимания. Более высокое сопротивление обычно ограничивает ток короткого замыкания, но создает большее падение напряжения при протекании большого пускового тока. Меньшее сопротивление улучшает поддержку напряжения, но может увеличить отключающую способность, требуемую от оборудования на стороне нагрузки.

Универсального «лучшего» значения сопротивления не существует. Подходящее значение зависит от пусковых характеристик двигателя, жесткости сети, способности распределительного устройства выдерживать воздействия, компоновки кабелей, настроек защит и ограничений проекта по уровню короткого замыкания. Запрос у производителя стандартного распределительного трансформатора без предоставления данных о пуске двигателя может привести к технически корректному изделию, плохо соответствующему применению.

Практическая спецификация должна содержать сведения о самом крупном двигателе, способе пуска, токе заторможенного ротора или эквивалентных данных, одновременной рабочей нагрузке, допустимом провале напряжения, если он известен, рабочем режиме и предпочтительном диапазоне сопротивления либо требовании к характеристикам. Исследование падения напряжения более обоснованно, чем предписание низкого сопротивления лишь потому, что на объекте имеются проблемы с пуском.

Не путайте трансформатор для двигательной нагрузки с солнечной повышающей установкой

Некоторые объекты сочетают производственные нагрузки с возобновляемой генерацией, что может размывать требования к оборудованию. Повышающий трансформатор для фотоэлектрических систем предназначен главным образом для повышения выходного напряжения инвертора до уровня подключения к сети. Его выбор основывается на напряжении инвертора, напряжении сети, условиях гармоник, группе соединения, наружной среде и рабочем профиле солнечной электростанции.

Например, повышающий трансформатор для фотоэлектрических электростанций предлагается для трехфазных фотоэлектрических систем в диапазоне от 500 кВА до 5000 кВА, с вариантами низкого напряжения, включая 0.315 кВ, 0.4 кВ и 0.69 кВ, а также вариантами высокого напряжения, включая 10 кВ, 20 кВ и 35 кВ. Он может быть актуален, когда промышленному объекту требуется отдельный трансформатор для подключения PV к сети, особенно если в спецификацию проекта входят медные обмотки, наружная установка, соответствие IEC 60076 и устойчивость к гармоникам.

Не следует автоматически считать его подходящим трансформатором для шины крупных двигателей. Работа на выдачу мощности инвертором и режим пуска двигателя создают разные электрические нагрузки. Когда солнечная генерация и двигатели используются на одном объекте, определите, питаются ли двигательные нагрузки от выделенного сервисного трансформатора, отдельного вспомогательного трансформатора или общей шины с проанализированными режимами работы. Ответ влияет на защиту, условия обратной мощности, регулирование напряжения и спецификацию режима работы трансформатора.

Процесс выбора, позволяющий избежать поздних сюрпризов

Начните со сбора данных производителя, а не с использования эмпирических коэффициентов. Зафиксируйте напряжение двигателя, номинальный ток, пусковой ток, коэффициент мощности, инерцию или время разгона, характеристику момента приводимой нагрузки, частоту пусков и тип пускателя. Определите все двигатели, которые могут работать или запускаться одновременно.

Затем установите граничные условия электроснабжения. Подтвердите номинальное напряжение и допустимое отклонение, мощность или уровень короткого замыкания вышестоящего источника, первичное напряжение трансформатора, планируемое вторичное напряжение, полное сопротивление трансформатора, длины вторичных фидеров и номиналы распределительных устройств. Маршрут прокладки кабеля — не второстепенная деталь: длинный фидер может использовать значительную часть запаса по напряжению, который казался доступным на выводах трансформатора.

Затем смоделируйте нормальные и неблагоприятные режимы работы. Как минимум проверьте пуск самого крупного двигателя при обычной фоновой нагрузке и наиболее требовательную разрешенную последовательность пусков. Учитывайте условия пониженного питающего напряжения, если местная спецификация энергоснабжающей организации или данные объекта указывают на их возможность. Совместно оцените напряжение на выводах, способность к разгону, нагрузку трансформатора и работу защит.

Только после этой проверки следует окончательно определить номинал трансформатора. Если расчет показывает пограничный результат, существует несколько решений: увеличить кВА трансформатора, скорректировать сопротивление в пределах допустимых ограничений по току короткого замыкания, использовать пускатель с пониженным током или VFD, разнести пуски по времени, сократить длину или увеличить сечение питающих кабелей либо отделить чувствительные нагрузки от двигательной шины. Лучшее решение зависит от эксплуатационных приоритетов предприятия.

Распространенные ошибки при выборе

Использование суммарной рабочей мощности в кВт как размера трансформатора. Это игнорирует пусковой ток, допущения по коэффициенту одновременности, коэффициент мощности, потери и будущую нагрузку. В результате может остаться небольшой запас по напряжению для первого пуска крупного двигателя.

Предположение, что каждое устройство плавного пуска устраняет провал напряжения. Устройство плавного пуска снижает ток только за счет снижения напряжения, при этом одновременно снижается крутящий момент двигателя. Проверьте, может ли машина разогнаться при выбранном ограничении тока.

Задание трансформатора с низким сопротивлением без проверки распределительного устройства. Улучшенное пусковое напряжение может сопровождаться более высоким доступным током короткого замыкания. Защитное оборудование должно сохранять надлежащие номиналы и селективность.

Игнорирование технологической последовательности. Электрический проект и концепция управления должны быть согласованы. Поэтапная последовательность пуска может исключить ненужную модернизацию трансформатора.

Использование будущего расширения как неопределенного запаса. Укажите конкретные ожидаемые будущие двигатели и способы их пуска. Планируемый двигатель мощностью 75 кВт с VFD и дробилка 75 кВт с пуском DOL создают разные требования.

Что направить вместе с запросом на трансформатор

Полезный пакет запроса краток, но конкретен: первичное и вторичное напряжения, частота, требуемые непрерывные кВА, характеристики крупнейшего двигателя, тип пускателя, пусковой ток, время разгона, количество пусков, допущения по одновременной нагрузке, данные источника, длины фидеров, условия установки, предпочтительный способ охлаждения, требуемая группа соединения и применимые стандарты. Также укажите, должен ли трансформатор поддерживать нагрузки, создающие гармоники, генераторы или фотоэлектрическое оборудование.

Jinshida Electric Power Technology Co., Ltd. поддерживает проекты передачи и распределения электроэнергии посредством разработки, производства трансформаторов и поддержки их применения. На практике наиболее ценная часть взаимодействия с поставщиком — не быстрый выбор по каталогу. Это подтверждение того, что конструкция обмоток, сопротивление, система охлаждения, система изоляции, потери и допущения по защите соответствуют фактическому рабочему режиму.

Принимайте окончательное решение на основе характеристик напряжения

Подходящий трехфазный трансформатор для пусковых нагрузок двигателей — это тот, который обеспечивает надежный разгон в наихудшей ожидаемой рабочей точке, оставаясь теплово устойчивым и совместимым с системой защиты объекта. Номинальные кВА начинают обсуждение, но не могут его завершить.

Перед выдачей заказа на закупку проверьте расчет пуска двигателя с учетом выбранного сопротивления трансформатора, условий источника, падения напряжения в кабеле, последовательности пуска и плана будущего расширения. Эта дополнительная проверка обычно обходится значительно дешевле, чем устранение проблем с пуском при низком напряжении, перегревом оборудования или перебоями производства после ввода в эксплуатацию.

Вопросы, часто возникающие при оценке

Может ли трансформатор большей мощности всегда решить проблемы пуска двигателя?

Не всегда. Он может уменьшить падение напряжения, связанное с трансформатором, но слабый вышестоящий источник, длинный питающий кабель, неправильная настройка пускателя или чрезмерная механическая нагрузка все равно могут препятствовать правильному разгону.

Следует выбирать трансформатор по мощности двигателя в кВт или по пусковым кВА?

Используйте оба параметра. Непрерывная мощность в кВт и коэффициент мощности определяют нормальную нагрузку; пусковые кВА и полное сопротивление системы определяют характеристики напряжения во время разгона.

Непригоден ли пуск DOL для трехфазного трансформатора?

Нет. Пуск DOL широко распространен и может быть подходящим, если система достаточно жесткая и приводимая нагрузка его допускает. Просто он требует более тщательной проверки падения напряжения и защиты, чем пуск с пониженным током.

Когда следует рассматривать VFD?

Рассмотрите его, когда важны контролируемый разгон, управление технологическим процессом, снижение потребности в линейном токе или уменьшение механических нагрузок. Прежде чем считать его решением по умолчанию, подтвердите требования по гармоникам и совместимость с двигателем.
