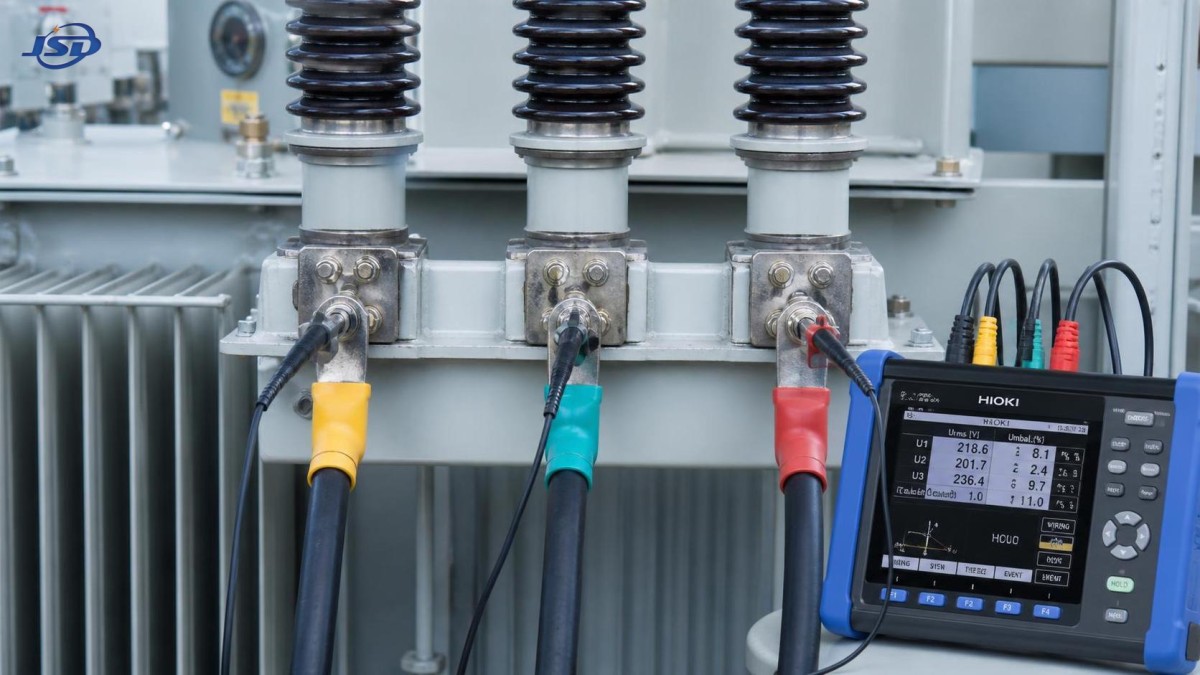

Как диагностировать дисбаланс напряжения в трёхфазном трансформаторе

Дисбаланс напряжения в трёхфазном трансформаторе может привести к перегреву, снижению КПД, нагрузке на изоляцию и неожиданным отказам оборудования. Ранняя диагностика необходима для защиты характеристик трансформатора и обеспечения стабильной передачи электроэнергии. Практическая задача заключается не только в выявлении неравных показаний напряжения: необходимо определить, возникает ли это состояние на стороне питающей сети, внутри трансформатора, во вторичной цепи или из-за несимметричной подключённой нагрузки.

Надёжная диагностика требует проведения измерений в правильных точках, при известных рабочих условиях и их интерпретации совместно с данными о токе, температуре, положении ответвления и соединениях. Одно измерение напряжения может выявить симптом, но редко доказывает причину.

Что считается дисбалансом напряжения?

В симметричной трёхфазной системе три междуфазных напряжения должны быть близки по величине и сдвинуты на 120 электрических градусов. В четырёхпроводной вторичной системе фазные напряжения относительно нейтрали также должны быть схожими. В реальных установках встречаются небольшие различия, однако постоянное отклонение требует исследования до того, как оно перерастёт в проблему перегрева или изоляции.

Обычно используется следующий расчёт:

Дисбаланс напряжения (%) = Максимальное отклонение от среднего напряжения ÷ Среднее напряжение × 100

Например, если измеренные линейные напряжения составляют 402 V, 398 V и 390 V, среднее значение равно 396.7 V. Наибольшее отклонение составляет 6.7 V, поэтому дисбаланс напряжения равен приблизительно 1.7%.

Этот расчёт полезен для мониторинга тенденций, однако его не следует применять изолированно. Значимость дисбаланса 1% различается для малонагруженного распределительного трансформатора и для сильно нагруженного агрегата, питающего приводы с регулируемой скоростью, выпрямительные нагрузки, сварочное оборудование или большую группу двигателей. Дисбаланс напряжения также оказывает непропорциональное влияние на асинхронные двигатели, где относительно небольшая несимметрия напряжения может вызывать значительно больший дисбаланс тока и нагрев.

Начните с безопасных и сопоставимых измерений

Перед открытием корпуса трансформатора или подключением испытательного оборудования определите рабочее состояние. Зафиксируйте номинальные данные на паспортной табличке трансформатора, группу соединения, номинальные первичное и вторичное напряжения, тип устройства переключения ответвлений, текущее положение ответвления, схему заземления нейтрали и приблизительный уровень нагрузки. Если требуются работы на обесточенном оборудовании, подтвердите процедуры блокировки и доступа. Для проверок под напряжением используйте приборы с соответствующими номинальными характеристиками и соблюдайте действующие правила безопасности на объекте.

Наиболее полезные первоначальные показания включают:

• Первичные линейные напряжения на входных выводах трансформатора;
• Вторичные линейные напряжения на выходных выводах трансформатора;
• Вторичные фазные напряжения относительно нейтрали при наличии нейтрали;
• Фазные токи во всех трёх фазах и ток нейтрали, где применимо;
• Процент нагрузки трансформатора, температуру окружающей среды и время измерения;
• Положение ответвления и статус любого автоматического регулятора напряжения.

При наличии нелинейных нагрузок используйте анализатор качества электроэнергии с истинным RMS или калиброванный трёхфазный измеритель. Базовый портативный измеритель может обеспечивать приемлемые значения напряжения в установившемся режиме, но может не выявить искажения формы волны, события напряжения, содержание гармоник и информацию об угле фаз, которые объясняют кажущиеся противоречивыми результаты.

В идеале показания следует получать как минимум при двух условиях: при нормальной рабочей нагрузке и в период сниженной нагрузки. Если дисбаланс увеличивается с нагрузкой, неисправность, скорее всего, связана с распределением нагрузки, соединениями с высоким сопротивлением, вторичными проводниками или сопротивлением обмотки трансформатора. Если он остаётся почти неизменным независимо от нагрузки, более вероятны первичное питание, коэффициент трансформации, настройка ответвлений или постоянная проблема проводки.

Используйте место измерения для разделения неисправностей на стороне питания и на стороне трансформатора

Наиболее быстрое диагностическое различие проводится между дисбалансом, уже присутствующим на первичных выводах, и дисбалансом, который появляется только после преобразования напряжения.

Если первичное напряжение несимметрично, а вторичное напряжение повторяет ту же картину: источник обычно находится выше по сети. Возможные причины включают неравное сопротивление питающих линий, плохие соединения на выводе вышестоящего распределительного устройства, несимметричное питание от энергоснабжающей организации, неисправный регулятор или неравномерную нагрузку в вышестоящей сети. Трансформатор может испытывать влияние этого состояния, но не обязательно является его источником.

Если первичные напряжения симметричны, но вторичные линейные напряжения несимметричны: сосредоточьтесь на трансформаторе, схеме ответвлений, вторичных вводах, кабельных оконцеваниях или отходящих проводниках. Прежде чем связывать проблему с повреждением обмотки, подтвердите, что измерения выполняются непосредственно на выводах трансформатора. Ослабленный вторичный наконечник, перегретое кабельное соединение, корродированный контакт ввода или повреждённый полюс выключателя могут создавать значительное падение напряжения под нагрузкой.

Если напряжения на вторичных выводах симметричны, но напряжения на стороне нагрузки несимметричны: трансформатор, как правило, не является причиной. Проверьте отходящую линию, распределительный щит, соединения шин, контакторы, автоматические выключатели, сечение кабелей и состояние нейтрали на стороне нагрузки. Измерьте падение напряжения по каждой фазе между трансформатором и затронутым оборудованием.

Если линейные напряжения выглядят приемлемыми, но фазные напряжения относительно нейтрали существенно различаются: проверьте нейтральный проводник и схему соединения нейтрали с землёй. Ослабленная, недостаточно сечённая, повреждённая или незаземлённая нейтраль может резко смещать фазные напряжения относительно нейтрали в четырёхпроводной системе, особенно при неравномерном распределении однофазных нагрузок. Это состояние может повредить подключённое однофазное оборудование, даже если линейные показания кажутся нормальными.

Сравните дисбаланс напряжения с дисбалансом тока

Напряжение и ток необходимо оценивать вместе. Их взаимосвязь часто указывает на вероятную категорию неисправности.

Не следует считать, что фаза с наименьшим измеренным напряжением обязательно имеет наименьшую нагрузку. Соединение с высоким сопротивлением может приводить к тому, что нагруженная фаза показывает более низкое напряжение именно потому, что через ухудшившееся соединение проходит значительный ток. Инфракрасный контроль особенно ценен в этом случае, поскольку он может выявить аномальный нагрев на вводах, кабельных наконечниках, разъединителях, контактах выключателей и соединениях шин.

Проверяйте распространённые причины в практическом порядке

После установления картины измерений переходите от внешних и устранимых причин к внутренним дефектам трансформатора. Такой порядок сокращает ненужные отключения и позволяет избежать преждевременного признания трансформатора неисправным.

Распределение нагрузки и состояние отходящих цепей

В коммерческих и промышленных установках однофазные нагрузки часто накапливаются неравномерно по мере добавления цепей с течением времени. Освещение, вспомогательное HVAC-оборудование, офисные нагрузки, зарядные устройства, сварочные аппараты и небольшое технологическое оборудование могут быть сосредоточены на одной фазе. Сверяйте графики распределительных щитов с фактически измеренными токами ответвлений, а не полагайтесь только на чертежи.

Нелинейные нагрузки требуют отдельного внимания. Импульсные источники питания, системы UPS, LED-драйверы, выпрямители и приводы с регулируемой частотой могут вносить гармоники, увеличивающие ток нейтрали и нагрев. Гармонические искажения не всегда создают дисбаланс напряжения основной частоты, но могут искажать показания измерителя и усугублять проблему слабой нейтрали или перегруженного проводника.

Ослабленные, корродированные или перегретые соединения

Соединения являются одной из наиболее частых причин дисбаланса напряжения на объекте. Ищите изменение цвета, расплавленную изоляцию, токопроводящие дорожки, окисленные алюминиевые контакты, недостаточный момент затяжки болтов, повреждённые наконечники и признаки проникновения влаги. Соединение может выглядеть приемлемым при обесточивании, но развивать чрезмерное падение напряжения только под токовой нагрузкой.

Тепловое сканирование следует по возможности проводить при значимой нагрузке. Сравнивайте однотипные компоненты во всех фазах: аналогичные вводы, кабельные наконечники, полюса выключателей и соединения шин должны иметь сопоставимый рост температуры при сопоставимом токе. Разница температур является показателем, но не окончательным доказательством; подтвердите её проверкой момента затяжки, испытанием сопротивления и измерениями падения напряжения.

Настройка ответвлений и состояние переключателя ответвлений

Неправильное положение ручного переключателя ответвлений может вызвать общую ошибку уровня напряжения, однако обычно не создаёт неравные фазные напряжения в исправном трёхфазном трансформаторе. Однако ухудшение контактов, механическая несоосность или неисправный компонент переключателя ответвлений могут по-разному влиять на одну фазу в зависимости от конструкции трансформатора.

Проверьте, что указанное положение ответвления соответствует требуемому напряжению системы и что все фазы работают на одном и том же фактическом ответвлении. Для переключателей ответвлений под нагрузкой проверьте счётчики операций, аварийные сигналы, состояние моторного привода, состояние масла, где применимо, и все зарегистрированные аномальные события переключения. Не выполняйте многократные переключения оборудования ответвлений для его «проверки» без соблюдения процедуры изготовителя; ненужные операции могут усугубить существующую проблему контактов.

Неисправности обмотки трансформатора, ввода или внутренних соединений

Внутренние неисправности встречаются реже, чем проблемы внешних соединений или нагрузки, но их необходимо учитывать, когда дисбаланс подтверждён на выводах трансформатора и не может быть объяснён условиями питания или настройками ответвлений. Возможные причины включают межвитковые короткие замыкания, плохие внутренние соединения, деформацию обмотки, ухудшение состояния ввода или локальное повреждение изоляции.

Соответствующие автономные испытания могут включать измерение сопротивления обмоток, испытание коэффициента трансформации, испытание тока возбуждения, испытание сопротивления изоляции и индекса поляризации, а также, при наличии оснований, анализ частотной характеристики. Выбор испытаний должен учитывать тип трансформатора, историю неисправностей, возраст, предыдущие базовые результаты испытаний и наблюдаемые симптомы. Один аномальный результат следует оценивать с учётом ограничений метода испытаний и исторических данных, прежде чем делать вывод о необходимости замены обмотки.

Особые аспекты при подключении систем хранения энергии

Дисбаланс трёхфазного трансформатора всё чаще встречается на объектах, совмещающих традиционные нагрузки с фотоэлектрической генерацией, аккумуляторными системами и оборудованием двунаправленного преобразования мощности. Рабочий режим может быстро меняться между зарядкой, разрядкой, ожиданием и островным режимом. Измерения, выполненные в одном режиме, могут не отражать состояние в другом.

Например, контейнерная система, такая как Контейнерная система хранения энергии с воздушным охлаждением 500kW/1MWh, обеспечивает трёхфазный четырёхпроводной выход переменного тока 400 V через систему преобразования мощности 500 kW. На установке, использующей этот тип оборудования, проверяйте баланс фазных напряжений как на выходе PCS, так и на выводах трансформатора во время зарядки и разрядки. Проверяйте журналы событий контроллера, уставки мощности, данные фазного тока, записи защит и статус связи, прежде чем считать временный дисбаланс дефектом трансформатора.

В схемах параллельной работы подтвердите совместимость групп соединения трансформаторов, метод заземления, чередование фаз, сопротивление кабелей и координацию управления. Неисправность трансформатора может быть скрыта в одном рабочем режиме и стать очевидной, когда аккумуляторная система меняет направление мощности. И наоборот, аварийный сигнал управления преобразователем, проблема датчика тока или неисправность линии питания могут быть ошибочно приняты за неисправность трансформатора при неправильном выборе точки проверки.

Не упускайте из виду ошибки приборов и соединений

Неправильная диагностика часто начинается с неправильных измерений. Проверьте измерительные провода, идентификацию фаз, качество контакта щупов, ориентацию токовых клещей, номинальное напряжение и статус калибровки прибора. При использовании анализатора качества электроэнергии подтвердите конфигурацию подключения в настройках прибора: трёхпроводная схема «треугольник», четырёхпроводная схема «звезда» и схемы Aron требуют различных подключений и допущений.

Повторите подозрительные измерения вторым прибором или в ближайшей подтверждённой точке. Если после недавних работ чередование фаз выглядит ненормальным, проверьте перестановку проводников, прежде чем исследовать более сложные причины. Ошибка маркировки фаз может привести к вводящим в заблуждение записям по техническому обслуживанию и к отключению неправильной питающей линии.

Когда дисбаланс напряжения требует срочных действий

Немедленная эскалация необходима, если дисбаланс напряжения сопровождается запахом гари, дымом, видимым искрением, быстро растущей температурой, аварийными сигналами реле, утечками масла, повторными срабатываниями защиты, аномальным шумом или резким изменением относительно предыдущих базовых показаний. Снизьте нагрузку или изолируйте оборудование в соответствии с эксплуатационной процедурой объекта, если продолжение работы создаёт риск повреждения оборудования или угрозу безопасности персонала.

Даже при отсутствии явных симптомов ухудшение тенденции имеет значение. Трансформатор, который годами работал со стабильным напряжением и у которого появляется растущее фазное отклонение, не следует оставлять до следующего планового отключения. Зафиксируйте показания при аналогичных уровнях нагрузки, сравните их с предыдущими записями и незамедлительно проверьте наиболее вероятные внешние причины.

Создайте запись, поддерживающую следующее решение

Полезная сервисная запись включает дату и время, погодные условия или условия окружающей среды, идентификационные данные трансформатора, положение ответвления, оценку нагрузки, значения напряжения и тока для каждой фазы, ток нейтрали, место измерения, использованный прибор, результаты теплового контроля, историю аварийных сигналов и принятые корректирующие меры. Добавьте фотографии подозрительных соединений и сохраните файлы трендов анализатора, если они доступны.

Эта документация не является избыточной формальностью. Она позволяет отличить повторяющуюся проблему качества сети от развивающегося дефекта трансформатора, проверить, улучшила ли балансировка нагрузки состояние, и предоставить достоверные доказательства, если потребуется гарантийное обслуживание, координация с энергоснабжающей организацией или инженерный анализ.

Следовательно, наиболее надёжный подход к диагностике дисбаланса напряжения в трёхфазном трансформаторе является последовательным: подтвердите измерение, определите, где дисбаланс появляется впервые, сравните напряжение с током и температурой, исключите проблемы нагрузки и соединений, затем проверяйте ответвления и внутренние компоненты трансформатора, когда доказательства подтверждают этот шаг. Этот метод ограничивает ненужное вмешательство в трансформатор, одновременно устраняя неисправности, которые с наибольшей вероятностью могут нарушить надёжную передачу электроэнергии.
