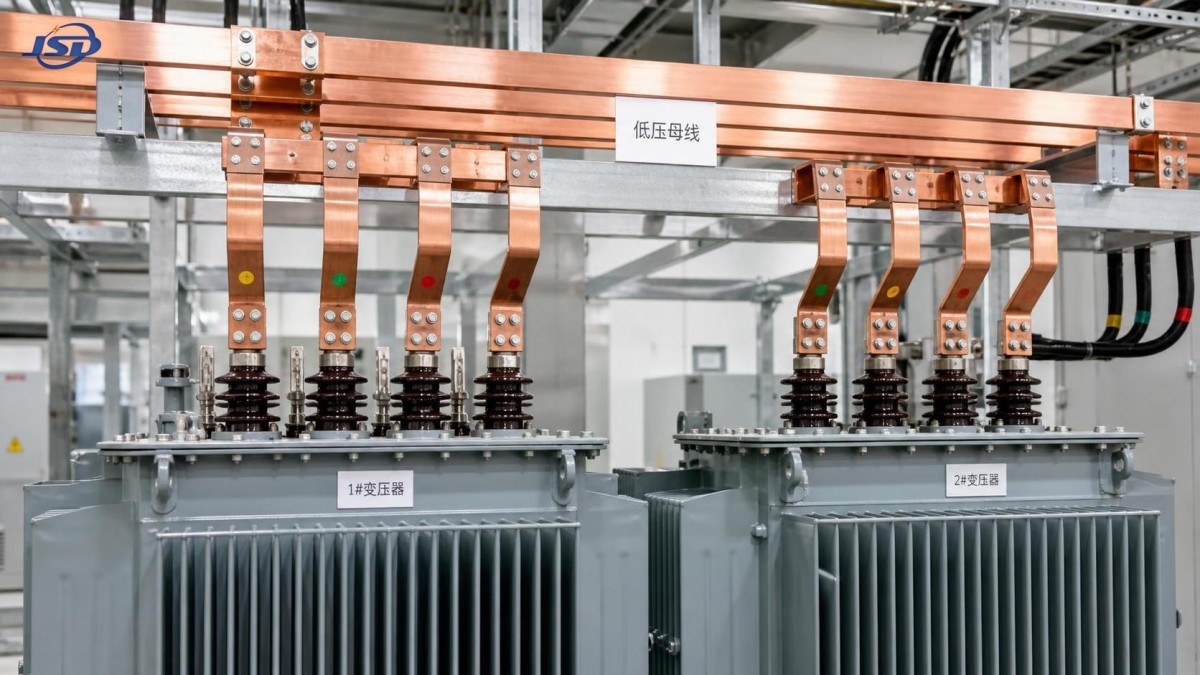

Quand le fonctionnement en parallèle de transformateurs de puissance triphasés est-il possible ?

Le fonctionnement en parallèle de transformateurs de puissance triphasés peut augmenter la capacité disponible sans remplacer une unité existante, maintenir l’alimentation des charges critiques pendant la maintenance et offrir une solution pratique pour une extension progressive. Dans les postes électriques, les usines, les centrales d’énergie renouvelable et les grandes installations commerciales, cette configuration est souvent plus flexible que l’installation d’un seul très grand transformateur.

Il ne suffit toutefois pas de fermer un disjoncteur de couplage entre deux transformateurs ayant des puissances nominales similaires. Un raccordement en parallèle n’est possible que lorsque les transformateurs produisent des tensions secondaires effectivement identiques en amplitude, en angle de phase et en ordre des phases, et lorsque leurs impédances permettent une répartition de charge dans des limites sûres. Si ces conditions ne sont pas respectées, il peut en résulter un courant de circulation permanent, des enroulements surchargés, des déclenchements intempestifs des protections, un courant de neutre excessif ou un défaut grave au moment de la mise sous tension.

La question pratique n’est donc pas de savoir si deux transformateurspeuvent être connectés en parallèle, mais s’ils peuvent rester connectés en toute sécurité sur la plage prévue de charges, de positions de prises, de températures de fonctionnement et de configurations du réseau.

Les conditions permettant le fonctionnement en parallèle

Deux transformateurs raccordés à la même source primaire et au même jeu de barres secondaire doivent être électriquement compatibles. La marque, l’année de fabrication, le fluide de refroidissement et les dimensions physiques ne déterminent pas à eux seuls la compatibilité. Un transformateur sec moderne peut parfois fonctionner en parallèle avec un transformateur immergé dans l’huile, par exemple, mais seulement après vérification des conditions électriques à l’aide des schémas, plaques signalétiques, rapports d’essai et mesures sur site.

Les conditions essentielles sont étroitement liées. Une incompatibilité dans un seul domaine peut n’être acceptable que si une étude qualifiée du réseau électrique démontre que le courant et les sollicitations thermiques qui en résultent restent acceptables.

Rapport de tension : la vérification à vide incontournable

L’exigence la plus fondamentale est l’égalité du rapport de transformation effectif. Si un transformateur présente une tension secondaire légèrement plus élevée que l’autre, il injectera du courant dans le transformateur à tension plus faible. Ce courant de circulation ne sert pas la charge. Il consomme de la capacité du transformateur et entraîne des pertes cuivre et un échauffement supplémentaires.

La question devient plus importante lorsque les transformateurs sont de grande puissance et que le jeu de barres secondaire est rigide. Une différence de tension apparemment mineure peut créer un courant significatif, car l’impédance de fuite du transformateur est volontairement faible. Les tensions nominales primaire et secondaire indiquées sur la plaque signalétique doivent donc être comparées à la prise réellement utilisée, et non uniquement à la prise nominale.

Pour les transformateurs équipés de barrettes de prises hors tension, toutes les modifications doivent être effectuées hors tension et confirmées conformément au schéma du fabricant. Pour les régleurs en charge, la logique de commande exige une attention particulière. Deux unités fonctionnant en parallèle ne doivent pas réguler la tension indépendamment sans coordination. Leur système de régulation automatique de tension doit être conçu pour le fonctionnement en parallèle, généralement avec une commande maître-esclave, une compensation du courant de circulation ou une autre méthode de contrôle approuvée.

Une erreur récurrente sur le terrain consiste à supposer que le même numéro de position de prise correspond à la même tension secondaire. Cela n’est pas garanti lorsque les unités ont des rapports nominaux, des plages de prises ou des incréments de prise différents. La valeur pertinente est le rapport obtenu et la tension secondaire, et non le repère sur la poignée du sélecteur.

La compatibilité des groupes vectoriels constitue une limite stricte

Le groupe vectoriel identifie les connexions des enroulements et le déphasage entre les enroulements haute tension et basse tension. Un transformateur Dyn11, par exemple, présente une relation de phase différente d’un transformateur Dyn1. Même si les deux plaques signalétiques indiquent le même rapport de tension et la même puissance kVA, leurs tensions secondaires sont séparées par une différence d’angle de phase. Leur mise en parallèle directe sur le même jeu de barres basse tension n’est généralement pas possible.

Les transformateurs peuvent convenir à un fonctionnement en parallèle lorsque leurs groupes vectoriels sont identiques. Dans certains cas, différentes désignations vectorielles peuvent être rendues compatibles par une transposition externe des phases soigneusement conçue, mais il s’agit d’un travail d’ingénierie plutôt que d’un réglage sur site. Cela ne doit jamais être tenté en modifiant les câbles sur la seule base d’hypothèses concernant les repères des bornes.

L’ordre des phases est tout aussi important. Avant de raccorder un nouveau transformateur à un jeu de barres sous tension, le personnel sur site doit confirmer l’ordre à l’aide d’un indicateur d’ordre des phases approuvé ou d’une méthode d’essai de tension, et vérifier l’identification réelle des bornes par rapport au schéma de raccordement approuvé. Un groupe vectoriel correct sur le papier ne protège pas l’installation contre une erreur de câblage commise lors de la mise en service.

L’impédance détermine si la capacité est réellement partagée

Une fois l’amplitude de tension et l’alignement de phase corrects, l’impédance devient le principal déterminant de la répartition de charge. Chaque transformateur possède une impédance en pourcentage, souvent indiquée sur sa plaque signalétique sous la forme tension d’impédance ou %Z. En fonctionnement parallèle, l’unité ayant l’impédance la plus faible tend à transporter davantage de courant.

Pour des transformateurs raccordés au même jeu de barres de tension et présentant des angles d’impédance globalement similaires, la répartition de charge est approximativement proportionnelle à la puissance nominale de chaque transformateur divisée par son impédance en pourcentage. Sous une forme simplifiée :

Part de charge de chaque transformateur ∝ kVA nominal ÷ % d’impédance.

Cette relation explique pourquoi des puissances nominales kVA identiques ne signifient pas nécessairement une répartition de charge de 50/50. Si deux transformateurs de 2 MVA présentent des valeurs d’impédance sensiblement différentes, l’unité à plus faible impédance peut atteindre sa limite thermique alors que la charge totale du jeu de barres semble inférieure à la puissance combinée de 4 MVA.

L’impédance en pourcentage ne raconte pas toute l’histoire. L’angle d’impédance, souvent représenté par le rapport X/R, affecte également la répartition de la puissance active et réactive. Les différences sont plus visibles lorsque les charges ont un faible facteur de puissance, lorsque de gros moteurs démarrent fréquemment ou lorsque des équipements d’électronique de puissance créent une demande de puissance réactive évoluant rapidement. Une étude technique doit également évaluer le courant de court-circuit présumé, car l’ajout d’un transformateur en parallèle réduit l’impédance équivalente de la source et peut augmenter le pouvoir de coupure requis au-delà du calibre des appareillages ou des disjoncteurs.

Une règle d’exploitation utile consiste à considérer le transformateur de puissance nominale inférieure comme l’unité limitante jusqu’à ce que des mesures réelles de répartition de charge confirment le contraire. Ne calculez pas la capacité disponible en additionnant simplement les puissances nominales, sauf si l’étude d’impédance justifie cette hypothèse.

La mise à la terre et le comportement en séquence zéro sont plus importants que ne le prévoient de nombreuses installations

Les transformateurs en parallèle ne partagent pas uniquement une charge triphasée équilibrée. Ils réagissent également aux charges déséquilibrées, aux défauts phase-terre, aux courants harmoniques et au courant de neutre. La connexion des enroulements et la méthode de mise à la terre déterminent le chemin disponible pour le courant de séquence zéro.

Par exemple, un secondaire en étoile mis à la terre peut fournir une source de courant de défaut à la terre, tandis qu’un enroulement en triangle peut contenir certains composants harmoniques de rang triple et courants de séquence zéro à l’intérieur de la boucle triangle. Si les unités en parallèle présentent des dispositions de mise à la terre du neutre différentes, un transformateur peut supporter une part disproportionnée du courant de défaut à la terre ou du courant de neutre. Cela peut affecter la sensibilité des relais, la sélectivité des défauts à la terre et les sollicitations thermiques des conducteurs de neutre et des résistances de mise à la terre.

Lorsqu’une installation dispose d’un jeu de barres de neutre commun, de résistances de mise à la terre du neutre ou de plusieurs neutres de transformateur raccordés au même réseau de terre, la conception de mise à la terre doit être examinée dans le cadre du schéma parallèle — et non après la mise en service. Des réglages de protection qui fonctionnaient avec un seul transformateur peuvent ne plus être sélectifs lorsqu’une deuxième source est ajoutée.

Situations où le fonctionnement en parallèle offre une solution d’application pertinente

Le fonctionnement en parallèle est particulièrement utile lorsque la charge augmente par étapes ou lorsqu’une indisponibilité d’un seul transformateur est inacceptable. Une usine de fabrication peut installer une unité pour répondre à la demande actuelle et en ajouter une seconde lors de la mise en service d’une nouvelle ligne de production. Une installation à forte intensité de données peut utiliser deux transformateurs afin de conserver un service partiel pendant une maintenance planifiée. Les projets d’énergie renouvelable et de stockage par batteries peuvent nécessiter plusieurs blocs de transformateurs moyenne tension pour accueillir une capacité modulaire d’onduleurs ou de stockage.

Dans les applications de stockage d’énergie, l’interface du transformateur mérite le même niveau d’examen que le conteneur de batteries lui-même. Un projet utilisant unsystème de stockage d’énergie en conteneur à refroidissement liquide de 1MW/2MWh peut s’étendre par l’ajout de blocs de conversion et de stockage supplémentaires. Si ces blocs sont connectés par des transformateurs distincts à un jeu de barres collecteur moyenne tension commun, les ingénieurs doivent évaluer conjointement les groupes vectoriels des transformateurs, l’impédance, la mise à la terre, la coordination des relais et le comportement de contrôle de l’exportation. Les systèmes de batteries peuvent passer rapidement de la charge à la décharge ; une mauvaise conception du parallèle peut donc se manifester par une répartition fluctuante du courant plutôt que par une surcharge constante.

Dans ce type d’installation, le système de gestion de l’énergie, les commandes de conversion de puissance et la stratégie de prises du transformateur doivent être coordonnés. Une configuration de transformateurs techniquement acceptable à la décharge nominale peut se comporter différemment pendant la charge à faible niveau, le soutien en puissance réactive ou le fonctionnement en microréseau isolé.

Une séquence de mise en service réduisant les risques évitables

Un fonctionnement parallèle sûr commence avant la fermeture du disjoncteur de couplage. Les actions suivantes constituent une séquence pratique sur le terrain, bien que les procédures du site et les règles locales de sécurité électrique prévalent toujours.

• Examiner les plaques signalétiques, les enregistrements d’essais de routine en usine, les schémas de câblage, les données d’impédance, les groupes vectoriels, les plages de prises, les caractéristiques de refroidissement et les configurations de neutre.
• Confirmer que la fréquence nominale, la tension d’alimentation primaire, la tension secondaire et les niveaux d’isolement conviennent au réseau installé.
• Vérifier toutes les positions de prises et s’assurer que les fonctions automatiques de commande des prises sont bloquées ou placées dans l’état manuel approuvé pendant la vérification initiale.
• Effectuer les essais d’isolement, de résistance des enroulements, de rapport, de groupe vectoriel et de polarité exigés par le plan de mise en service.
• Vérifier l’ordre des phases et mesurer la tension entre les bornes correspondantes du point de couplage ouvert. La tension différentielle attendue doit rester dans la limite de mise en service approuvée.
• Examiner la coordination des protections, notamment la protection différentielle, les éléments de surintensité, les éléments de défaut à la terre, les fonctions de défaut de terre restreint lorsqu’elles sont installées, ainsi que les calibres de pouvoir de coupure des disjoncteurs.
• Fermer le couplage parallèle dans des conditions contrôlées, de préférence à faible charge, et enregistrer le courant, les kW, les kVAr, la tension, le courant de neutre et la température de chaque transformateur.
• Augmenter progressivement la charge tout en surveillant l’équilibre des courants et en confirmant qu’aucune unité ne dépasse ses limites applicables de température des enroulements, de l’huile ou des points chauds.

Les mesures ne doivent pas s’arrêter après la première fermeture réussie. La répartition de charge peut évoluer avec le mouvement des prises, les changements d’étage de refroidissement, la variation du facteur de puissance, la température saisonnière ou une configuration modifiée des départs. Le suivi des courants secondaires et de la contribution en kVAr est plus instructif que des contrôles ponctuels occasionnels, en particulier lorsque des transformateurs de puissances inégales sont utilisés.

Situations dans lesquelles les transformateurs ne doivent pas être mis en parallèle sans reconception

Certaines conditions sont des signes d’avertissement clairs. Les transformateurs présentant des déphasages différents ne doivent pas être raccordés directement au même jeu de barres secondaire. Des unités ayant des rapports sensiblement inégaux, des plages de prises incompatibles ou un historique d’essais inconnu ne doivent pas être considérées comme compatibles simplement parce qu’elles sont toutes deux décrites comme des transformateurs triphasés. Un transformateur présentant une production anormale de gaz, une dégradation de l’isolement, des problèmes d’humidité ou des déclenchements de protection non résolus doit être examiné indépendamment avant d’être intégré dans une configuration de charge partagée.

Il est également risqué de mettre un transformateur de remplacement en parallèle uniquement parce que sa puissance kVA est proche de celle du transformateur d’origine. La nouvelle unité peut avoir une impédance, un groupe vectoriel, une disposition des bornes ou une philosophie de mise à la terre différents. Sur les sites existants, la documentation peut être incomplète et le phasage des câbles peut ne plus correspondre aux schémas après des années de modifications. La vérification sur site est donc une nécessité technique, et non une formalité administrative.

Le fonctionnement en parallèle est possible lorsque les transformateurs agissent électriquement comme des sources compatibles plutôt que comme des sources de tension concurrentes. Un rapport effectif égal, une relation vectorielle et un ordre des phases corrects, une adaptation d’impédance appropriée, des prises coordonnées ainsi qu’une conception de mise à la terre et de protection examinée constituent les exigences fondamentales. Lorsque ces conditions sont vérifiées, les transformateurs en parallèle peuvent fournir une solution électrique résiliente et évolutive. Lorsqu’elles sont présumées plutôt que démontrées, la même configuration peut transformer une manœuvre de routine en un événement grave pour le système.
