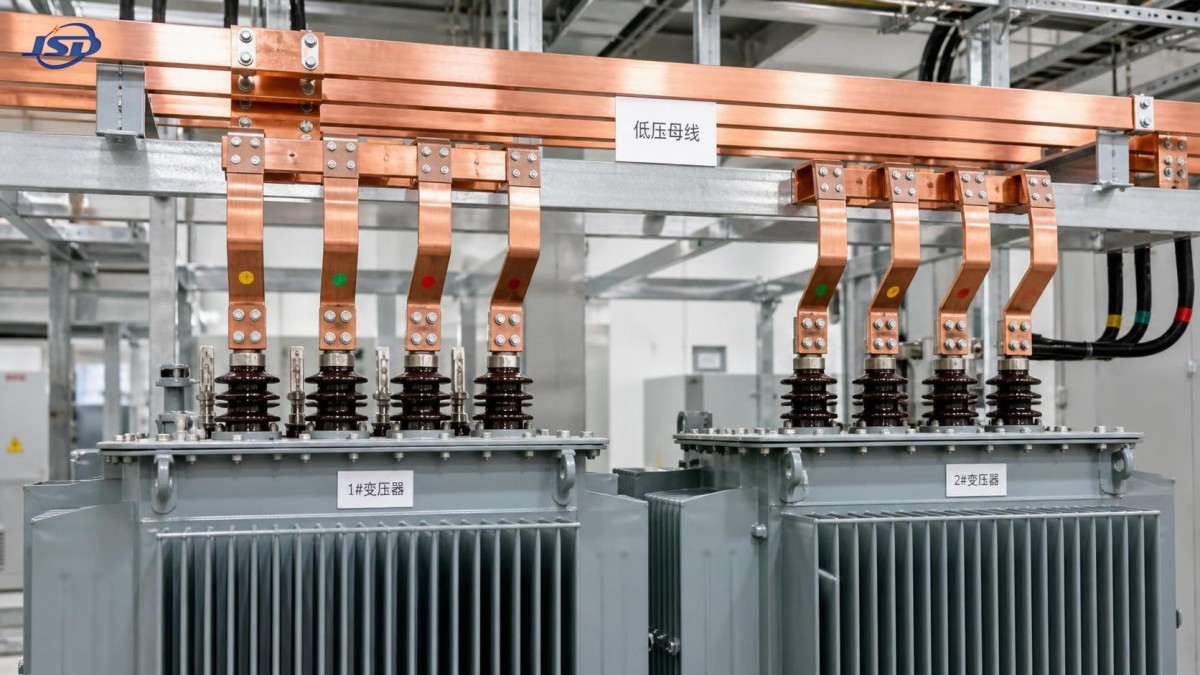

Quando a operação em paralelo de transformadores de potência trifásicos é viável?

A operação em paralelo de um transformador de potência trifásico pode aumentar a capacidade disponível sem substituir uma unidade existente, manter cargas críticas alimentadas durante a manutenção e oferecer uma solução prática para expansão por etapas. Em subestações, fábricas, usinas de energia renovável e grandes instalações comerciais, essa configuração costuma ser mais flexível do que instalar um único transformador muito grande.

No entanto, não se trata simplesmente de fechar um disjuntor de acoplamento entre dois transformadores com potências nominais semelhantes. Uma conexão em paralelo só é viável quando os transformadores produzem tensões secundárias efetivamente idênticas em magnitude, ângulo de fase e sequência de fases, e quando suas impedâncias permitem que a carga seja dividida dentro de limites seguros. Caso essas condições não sejam atendidas, o resultado pode ser corrente circulante persistente, enrolamentos sobrecarregados, disparos indevidos de proteção, corrente excessiva no neutro ou uma falha grave no instante da energização.

Portanto, a questão prática não é se dois transformadorespodem ser conectados em paralelo, mas se podem permanecer conectados com segurança em toda a faixa prevista de carga, posições de tap, temperaturas de operação e configurações de rede.

As condições que tornam a operação em paralelo viável

Dois transformadores conectados à mesma fonte primária e ao mesmo barramento secundário devem ser eletricamente compatíveis. Marca, ano de fabricação, meio de resfriamento e tamanho físico, por si só, não determinam a compatibilidade. Uma unidade moderna do tipo seco pode, por exemplo, operar em paralelo com uma unidade imersa em óleo, mas somente após as condições elétricas serem verificadas por meio de desenhos, placas de identificação, relatórios de ensaio e medições em campo.

As condições essenciais estão estreitamente relacionadas. Uma incompatibilidade em qualquer área pode ser administrável apenas se um estudo qualificado do sistema elétrico demonstrar que a corrente resultante e o esforço térmico permanecem aceitáveis.

Relação de tensão: a verificação em vazio que não pode ser ignorada

O requisito mais básico é uma relação de espiras efetiva igual. Se um transformador tiver uma tensão secundária ligeiramente maior que o outro, ele fará circular corrente para o transformador de menor tensão. Essa corrente circulante não atende à carga. Ela consome capacidade do transformador e provoca perdas adicionais no cobre e aquecimento.

A questão torna-se mais importante quando os transformadores são grandes e o barramento secundário é rígido. Uma diferença de tensão aparentemente pequena pode criar uma corrente significativa porque a impedância de dispersão do transformador é intencionalmente baixa. Portanto, as tensões nominais primária e secundária indicadas na placa devem ser comparadas na posição de tap efetivamente utilizada, e não apenas no tap nominal.

Para transformadores com ligações de tap sem carga, todas as alterações devem ser realizadas desenergizadas e confirmadas conforme o diagrama do fabricante. Para comutadores de tap sob carga, a lógica de controle exige atenção especial. Duas unidades operando em paralelo não devem regular a tensão independentemente sem coordenação. Seu esquema automático de regulação de tensão deve ser projetado para operação em paralelo, normalmente usando mestre-seguidor, compensação de corrente circulante ou outro método de controle aprovado.

Um erro recorrente em campo é supor que o mesmo número de posição de tap significa a mesma tensão secundária. Isso não é garantido quando as unidades possuem relações nominais, faixas de tap ou incrementos de tap diferentes. O valor relevante é a relação resultante e a tensão secundária, e não a marcação na alavanca seletora.

A compatibilidade do grupo vetorial é um limite rigoroso

O grupo vetorial identifica as conexões dos enrolamentos e o deslocamento de fase entre os enrolamentos de alta e baixa tensão. Um transformador Dyn11, por exemplo, possui uma relação de fase diferente de um transformador Dyn1. Mesmo que ambas as placas indiquem a mesma relação de tensão e potência em kVA, suas tensões secundárias são separadas por uma diferença de ângulo de fase. Em geral, não é possível conectá-los diretamente em paralelo no mesmo barramento de baixa tensão.

Os transformadores podem ser adequados para serviço em paralelo quando seus grupos vetoriais são idênticos. Em alguns casos, diferentes designações vetoriais podem se tornar compatíveis por meio de uma transposição externa de fases cuidadosamente projetada, mas isso é um trabalho de engenharia, e não um ajuste de campo. Isso nunca deve ser tentado alterando cabos com base apenas em suposições sobre as identificações dos terminais.

A sequência de fases é igualmente importante. Antes de conectar um novo transformador a um barramento energizado, a equipe do local deve confirmar a sequência utilizando um indicador de sequência de fases aprovado ou um método de teste de tensão e verificar a identificação real dos terminais conforme o desenho de conexão aprovado. Um grupo vetorial correto no papel não protege a instalação contra um erro de fiação cometido durante o comissionamento.

A impedância determina se a capacidade é realmente compartilhada

Quando a magnitude da tensão e o alinhamento de fase estão corretos, a impedância torna-se o principal determinante da divisão de carga. Todo transformador possui uma impedância percentual, frequentemente indicada como tensão de impedância ou %Z em sua placa de identificação. Na operação em paralelo, a unidade com menor impedância tende a conduzir mais corrente.

Para transformadores no mesmo barramento de tensão com ângulo de impedância amplamente semelhante, o compartilhamento de carga é aproximadamente proporcional à capacidade nominal de cada transformador dividida por sua impedância percentual. De forma simplificada:

Participação de carga de cada transformador ∝ kVA nominal ÷ % de impedância.

Essa relação explica por que potências nominais idênticas em kVA não significam necessariamente uma divisão de carga de 50/50. Se dois transformadores de 2 MVA tiverem valores de impedância materialmente diferentes, a unidade de menor impedância poderá atingir seu limite térmico enquanto a carga combinada do barramento parecer estar abaixo da potência combinada de 4 MVA.

A impedância percentual, por si só, não conta toda a história. O ângulo de impedância, frequentemente representado pela relação X/R, também afeta o compartilhamento de potência ativa e reativa. As diferenças são mais visíveis onde as cargas têm baixo fator de potência, onde motores grandes partem com frequência ou onde equipamentos de eletrônica de potência criam demanda de potência reativa que varia rapidamente. Uma análise de engenharia também deve avaliar a corrente de curto-circuito prevista, pois a adição de um transformador em paralelo reduz a impedância equivalente da fonte e pode aumentar o nível de falha além da capacidade de interrupção dos equipamentos de manobra ou disjuntores.

Uma regra operacional útil é tratar o transformador de menor potência nominal como unidade limitante até que medições reais de compartilhamento de carga confirmem o contrário. Não calcule a capacidade disponível simplesmente somando as potências das placas, a menos que o estudo de impedância sustente essa premissa.

O aterramento e o comportamento de sequência zero importam mais do que muitas instalações esperam

Transformadores em paralelo não compartilham apenas carga trifásica equilibrada. Eles também respondem a cargas desequilibradas, faltas fase-terra, correntes harmônicas e corrente de neutro. A conexão dos enrolamentos e o método de aterramento determinam o caminho disponível para a corrente de sequência zero.

Por exemplo, um secundário em estrela aterrada pode fornecer uma fonte para corrente de falta à terra, enquanto um enrolamento em delta pode conter certos componentes harmônicos triplos e correntes de sequência zero dentro do circuito delta. Se as unidades em paralelo tiverem diferentes configurações de aterramento do neutro, um transformador poderá conduzir uma parcela desproporcional da corrente de falta à terra ou de neutro. Isso pode afetar a sensibilidade dos relés, a seletividade de falta à terra e o esforço térmico dos condutores de neutro e resistores de aterramento.

Quando uma instalação possui um barramento de neutro comum, resistores de aterramento do neutro ou vários neutros de transformadores conectados à mesma malha de aterramento, o projeto de aterramento deve ser analisado como parte do esquema em paralelo — e não após o comissionamento. Ajustes de proteção que funcionavam com um transformador podem deixar de ser seletivos quando uma segunda fonte é adicionada.

Onde a operação em paralelo fornece uma solução de aplicação adequada

A operação em paralelo é particularmente útil onde a carga cresce em etapas ou onde a indisponibilidade de um único transformador é inaceitável. Uma planta industrial pode instalar uma unidade para a demanda atual e adicionar uma segunda quando uma nova linha de produção entrar em operação. Uma instalação com uso intensivo de dados pode utilizar dois transformadores para manter serviço parcial durante manutenção programada. Projetos de energia renovável e baterias podem exigir vários blocos de transformadores de média tensão para acomodar capacidade modular de inversores ou armazenamento.

Em aplicações de armazenamento de energia, a interface do transformador merece o mesmo escrutínio que o próprio contêiner de baterias. Um projeto que utiliza umSistema de Armazenamento de Energia em Contêiner com Resfriamento Líquido de 1MW/2MWh pode ser ampliado pela adição de mais blocos de conversão e armazenamento. Se esses blocos forem conectados por transformadores separados a um barramento coletor comum de média tensão, os engenheiros deverão avaliar conjuntamente os grupos vetoriais dos transformadores, a impedância, o aterramento, a coordenação de relés e o comportamento de controle de exportação. Os sistemas de baterias podem alternar rapidamente entre carga e descarga, portanto, um projeto deficiente em paralelo pode se manifestar como compartilhamento de corrente flutuante, e não como uma sobrecarga contínua.

Nesse tipo de instalação, o sistema de gestão de energia, os controles de conversão de potência e a estratégia de tap dos transformadores devem ser coordenados. Uma configuração de transformadores tecnicamente aceitável na descarga nominal pode se comportar de forma diferente durante o carregamento com baixa carga, o suporte de potência reativa ou a operação de microrrede em ilha.

Uma sequência de comissionamento que reduz riscos evitáveis

A operação segura em paralelo começa antes do fechamento do disjuntor de acoplamento. As ações a seguir formam uma sequência prática de campo, embora os procedimentos do local e as normas locais de segurança elétrica tenham sempre prioridade.

• Revisar placas de identificação, registros de ensaios de rotina de fábrica, diagramas de fiação, dados de impedância, grupos vetoriais, faixas de tap, classificações de resfriamento e configurações de neutro.
• Confirmar que a frequência nominal, a tensão de alimentação primária, a tensão secundária e os níveis de isolamento são adequados à rede instalada.
• Verificar todas as posições de tap e assegurar que as funções automáticas de controle de tap estejam bloqueadas ou colocadas no estado manual aprovado durante a verificação inicial.
• Realizar testes de isolamento, resistência dos enrolamentos, relação de transformação, grupo vetorial e polaridade, conforme exigido pelo plano de comissionamento.
• Verificar a sequência de fases e medir a tensão entre terminais correspondentes do ponto de acoplamento aberto. A tensão diferencial esperada deve estar dentro do limite de comissionamento aprovado.
• Revisar a coordenação de proteção, incluindo proteção diferencial, sobrecorrente, elementos de falta à terra, funções de falta à terra restrita quando instaladas e capacidades de interrupção de falha dos disjuntores.
• Fechar o acoplamento em paralelo sob condições controladas, preferencialmente com baixa carga, e registrar a corrente, kW, kVAr, tensão, corrente de neutro e temperatura de cada transformador.
• Aumentar a carga gradualmente enquanto monitora o equilíbrio de corrente e confirma que nenhuma unidade excede seus limites aplicáveis de temperatura dos enrolamentos, do óleo ou de ponto quente.

As medições não devem terminar após o primeiro fechamento bem-sucedido. O compartilhamento de carga pode variar com o movimento do tap, mudanças de estágio de resfriamento, variação do fator de potência, temperatura sazonal ou alteração da configuração dos alimentadores. A análise de tendências das correntes secundárias e da contribuição de kVAr é mais informativa do que verificações pontuais ocasionais, especialmente onde são utilizados transformadores de tamanhos desiguais.

Situações em que os transformadores não devem ser colocados em paralelo sem reprojeto

Algumas condições são sinais claros de alerta. Transformadores com diferentes deslocamentos de fase não devem ser conectados diretamente ao mesmo barramento secundário. Unidades com relações significativamente desiguais, faixas de tap incompatíveis ou histórico de ensaios desconhecido não devem ser tratadas como compatíveis apenas porque ambas são descritas como transformadores trifásicos. Um transformador que apresente geração anormal de gases, deterioração do isolamento, problemas de umidade ou disparos de proteção não resolvidos deve ser investigado individualmente antes de ser colocado em uma configuração de carga compartilhada.

Também é arriscado colocar um transformador de substituição em paralelo apenas porque sua potência em kVA é próxima à da unidade original. A nova unidade pode ter impedância, grupo vetorial, disposição de terminais ou filosofia de aterramento diferentes. Em instalações existentes, a documentação pode estar incompleta e o faseamento dos cabos pode não corresponder aos desenhos após anos de modificações. Portanto, a verificação em campo é uma necessidade técnica, e não uma formalidade administrativa.

A operação em paralelo é viável quando os transformadores atuam eletricamente como fontes compatíveis, e não como fontes de tensão concorrentes. Relação efetiva igual, relação vetorial e sequência de fases corretas, compatibilização adequada de impedâncias, taps coordenados e um projeto de aterramento e proteção analisado são os requisitos principais. Quando essas condições são verificadas, transformadores em paralelo podem fornecer uma solução de energia resiliente e escalável. Quando são presumidas em vez de demonstradas, a mesma configuração pode transformar uma manobra de rotina em um evento grave do sistema.
