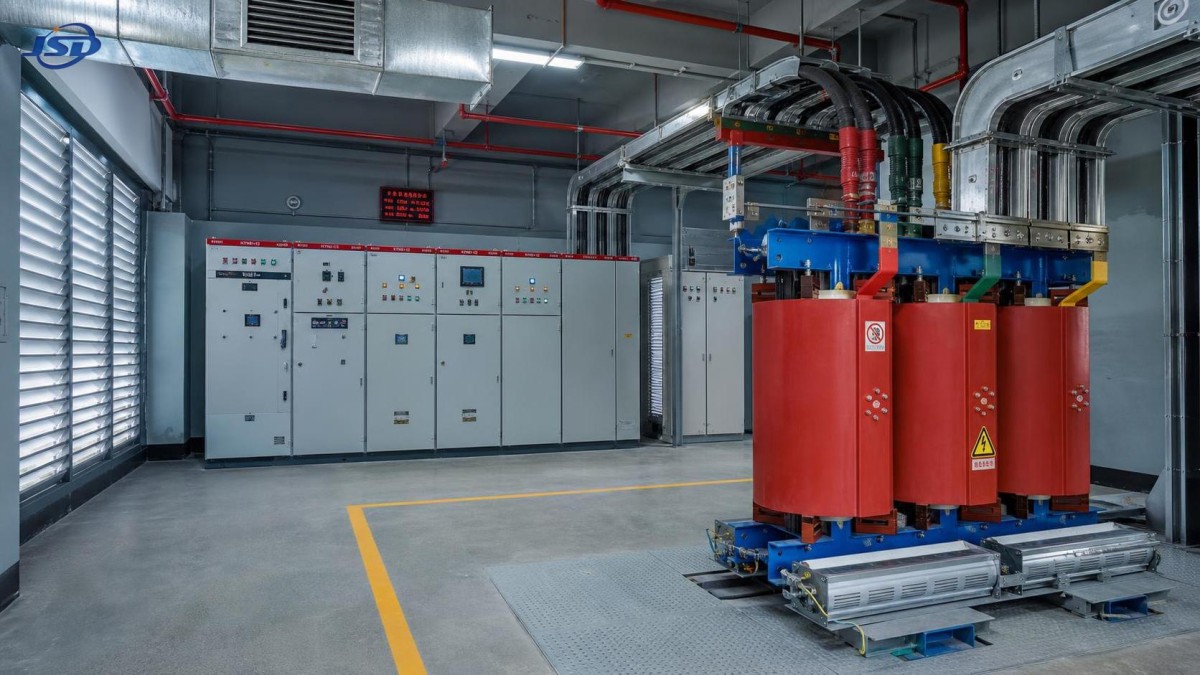

Когда трёхфазный сухой трансформатор подходит для использования в помещении?

Когда трёхфазный сухой трансформатор подходит для установки внутри помещений?

Трёхфазный сухой трансформатор часто является практичным решением, когда проекту требуется оборудование для распределения среднего или низкого напряжения внутри здания и недопустима дополнительная нагрузка по обеспечению пожарной безопасности, связанная с изоляционным маслом. Однако это не означает, что сухое оборудование автоматически подходит для каждой внутренней подстанции. Решение зависит от электрической нагрузки, доступного объёма помещения, условий окружающей среды, возможностей доступа для монтажа и обслуживания, а также действующих на объекте нормативных требований.

Для руководителей проектов главный вопрос заключается не просто в выборе между сухим и масляным трансформатором. Необходимо определить, сможет ли трансформатор работать при предусмотренной нагрузке без чрезмерного повышения температуры, сможет ли помещение отводить его потери и соответствует ли выбранная конструкция требованиям проекта к безопасности и непрерывности работы. Хорошее внутреннее решение представляет собой согласованный комплекс: трансформатор, корпус, путь вентиляции, система защиты, кабельная разводка и план эксплуатации.

Внутренние условия, в которых сухой трансформатор наиболее целесообразен

Сухие трансформаторы используют воздушные или твёрдые системы изоляции вместо бака, заполненного жидкостью. В проектах для внутренних помещений эта особенность особенно ценна там, где утечка горючей жидкости создала бы сложную проектную проблему. В коммерческих высотных зданиях, больницах, центрах обработки данных, транспортных зданиях, школах, производственных цехах и объектах общественной инфраструктуры обычно уделяется большое внимание противопожарному разделению, путям эвакуации и контролю рисков в помещениях с оборудованием. В таких условиях размещение сухого трансформатора рядом с нагрузкой может упростить общую схему распределения электроэнергии при условии надлежащего учёта тепловых условий.

Они также хорошо подходят для зданий, где доступ для регулярного обслуживания ограничен. Не требуется проверять уровень изоляционного масла, организовывать программу отбора проб жидкости или предусматривать меры по удержанию масла. Это сокращает часть задач по обслуживанию, однако ни в коем случае не означает, что эксплуатация не требует обслуживания. Необходимо по-прежнему контролировать накопление пыли, ослабленные соединения, признаки ухудшения изоляции, аномальный шум, препятствия для охлаждающего воздуха и историю температурных аварийных сигналов.

Ещё одним благоприятным случаем является проект с короткими вторичными кабельными линиями. Размещение трёхфазного сухого трансформатора в электрощитовой рядом с крупным центром нагрузки позволяет сократить длину кабелей, падение напряжения и сложность последующего монтажа. Такой подход распространён на многоэтажных объектах, в крупных машинных помещениях и промышленных зданиях с сосредоточенными технологическими нагрузками. Это преимущество необходимо сопоставлять с пространством, требуемым вокруг агрегата для безопасного доступа и циркуляции охлаждающего воздуха.

Использование внутри помещений не всегда означает чистую офисную среду. Сухая конструкция может применяться в промышленности, однако фактическая атмосфера имеет значение. Мелкая проводящая пыль, химические пары, соленасыщенный воздух, поступающий через вентиляционные отверстия, высокая влажность и регулярная конденсация могут ухудшать характеристики изоляции. В таких случаях проектная группа должна оценить степень защиты корпуса, конструкцию изоляции, стратегию фильтрации, при необходимости поддержание избыточного давления в помещении и периодичность очистки. Трансформатор, подходящий для контролируемого электротехнического помещения, может оказаться непригодным рядом с открытой технологической линией.

Пожарная безопасность — преимущество, а не замена проектированию помещения

Отсутствие масла является важной причиной рассмотреть сухой трансформатор для внутренней установки, особенно если на решения по планировке влияют пожарный риск, контроль разливов или требования страховых компаний. Тем не менее трансформатор по-прежнему содержит токоведущие проводники и выделяет тепло. Кабельные оконцевания, интерфейсы распределительных устройств, защитные устройства, безопасные расстояния, огнестойкие барьеры, аварийный доступ и системы обнаружения должны проектироваться как единая система. Применимые строительные нормы, электротехнические нормы, требования энергоснабжающей организации и рекомендации страховщика могут влиять на окончательную конфигурацию помещения.

Также важно различать снижение рисков, связанных с жидкостью, и безусловное утверждение о пожаробезопасности. Конструкции с литой смоляной изоляцией и вентилируемые сухие трансформаторы имеют разные характеристики, и их пригодность следует оценивать по заявленным в проекте требованиям к пожарным характеристикам, а не предполагать на основании слова «сухой». В закупочной документации следует запрашивать соответствующие подтверждения испытаний и указывать, каким стандартам должно соответствовать установленное оборудование.

Для объектов, которые продолжают эксплуатироваться во время расследования электрической неисправности или перерыва на техническое обслуживание, практическая ценность сухого типа часто заключается в локализации рисков и более простом размещении. Однако недостаточно крупное или плохо вентилируемое помещение трансформатора может создать собственную проблему надёжности. Обычно более непосредственным ограничением при проектировании является тепло.

Проверьте путь отвода тепла перед утверждением оборудования

Каждый трансформатор создаёт потери холостого хода и нагрузочные потери. В масляном трансформаторе жидкость и система радиаторов играют ключевую роль в передаче тепла. Сухой трансформатор в значительной степени зависит от окружающего воздуха и, в зависимости от конструкции, от естественной или принудительной вентиляции. Поэтому помещение становится частью системы охлаждения.

Распространённая ошибка в проектах — предусмотреть компактное электротехническое помещение, выбрать трансформатор на позднем этапе проектирования и предположить, что одних дверей с жалюзи будет достаточно для решения тепловой проблемы. Это может быть не так. Тепло может циркулировать от выпускного отверстия обратно к впускному; горячий воздух может скапливаться над трансформатором; акустическая обработка может непреднамеренно ограничивать воздушный поток; а помещение, совместно используемое с распределительным устройством, может иметь значительно более высокую суммарную тепловую нагрузку, чем ожидалось.

При проектной проверке следует определить предоставленные изготовителем потери трансформатора, максимальную ожидаемую нагрузку, размеры помещения, диапазон температуры окружающей среды, высоту над уровнем моря, путь вентиляции и тепловыделение соседнего оборудования. Естественная вентиляция может работать в некоторых компоновках, однако для неё необходим реальный путь, по которому прохладный воздух поступает снизу, а тёплый выходит сверху. Механическая вытяжка может потребоваться, если помещение расположено внутри здания, приток наружного воздуха ограничен или летние условия окружающей среды являются сложными. Любые требования к сигнализации отказа вентилятора или мониторингу температуры должны быть интегрированы в концепцию эксплуатации объекта.

Высота над уровнем моря также требует внимания. Разреженный воздух менее эффективно отводит тепло, поэтому для трансформатора, установленного на высоте, может потребоваться пересмотр номинальных характеристик или допущений по охлаждению. Это не та деталь, которую следует оставлять на этап пусконаладочных работ. Её необходимо рассмотреть при техническом выборе оборудования наряду с ожидаемой температурой окружающей среды и рабочим циклом.

Профиль нагрузки важнее одной лишь номинальной мощности

Трансформатор может выглядеть достаточно рассчитанным по простой ведомости подключённой нагрузки, но при этом работать в сложных условиях. Приводы с регулируемой скоростью, выпрямители, системы UPS, сварочные аппараты, нагрузки, связанные с электрической дугой, и другое нелинейное оборудование могут создавать гармонические токи. Эти токи способны увеличивать нагрев обмоток и соединений. Быстро изменяющиеся профили нагрузки также могут влиять на температурные циклы. Правильный вопрос состоит не только в том, сколько киловольт-ампер требуется зданию, но и в том, как фактически изменяется нагрузка во времени.

При координации проектирования необходимо запросить сведения о наибольшей непрерывной нагрузке, допущениях по коэффициенту одновременности, ожидаемой будущей нагрузке, пусковых токах крупных двигателей, схемах коррекции коэффициента мощности и гармониках от поставщиков критически важного оборудования. Если гармоническая нагрузка существенна, спецификация трансформатора может потребовать прямого учёта этого фактора, а не опоры на стандартный выбор. Датчики температуры и мониторинг могут обеспечить полезную прозрачность эксплуатации, но они не устраняют несоответствие между нагрузкой и конструкцией трансформатора.

Шум — ещё один вопрос внутренней установки, который обычно возникает на позднем этапе. Звук трансформатора может быть приемлемым на промышленном предприятии, но нежелательным рядом с офисами, палатами, учебными классами, жилыми помещениями или студиями. Акустика помещения, пути передачи вибрации через конструкцию, детали монтажа и расположение вентиляционных отверстий следует учитывать до окончательного строительства. Перенос трансформаторного помещения на небольшое расстояние от чувствительных зон может быть эффективнее, чем последующие дорогостоящие акустические меры.

Когда масляная альтернатива может быть лучшим инженерным выбором

Сухой тип не всегда является предпочтительным решением только потому, что оборудование устанавливается внутри помещений. Более высокие мощности, ограниченный объём помещения, тяжёлые тепловые условия или возможность наружной установки могут склонить команду к выбору масляного трансформатора с соответствующими строительными, противопожарными и защитными мерами для удержания жидкости. Решение должно учитывать всю конфигурацию жизненного цикла, а не одну характеристику оборудования.

Например, схема первичного распределения может использовать наружный или размещённый на выделенной подстанциимасляный силовой распределительный трансформатор 33kV, в то время как сухие трансформаторы размещаются глубже внутри объекта рядом со вторичными центрами нагрузки. В этом нет противоречия. Часто это разумное распределение функций: одна технология трансформаторов поддерживает стратегию входного распределения, а другая отвечает за внутреннюю безопасность, близость к нагрузке и интеграцию в здание. Граница должна определяться уровнем напряжения, мощностью, доступом для обслуживания, площадью объекта и местными требованиями.

И наоборот, сухой трансформатор, установленный на открытом воздухе без надлежащей защиты, может столкнуться с загрязнением, воздействием погодных условий и тепловыми проблемами, которые никогда не входили в его предполагаемое применение. «Сухой тип» описывает подход к изоляции и охлаждению; он не отменяет необходимость соответствия оборудования условиям окружающей среды.

Практический контрольный перечень для утверждения проектной группой

Перед передачей трёхфазного сухого трансформатора в производство руководитель проекта должен быть способен чётко ответить на несколько основных вопросов:

• Согласованы ли напряжение, номинальная мощность, группа соединения, импеданс, схема ответвлений и уровень изоляции трансформатора с расчётом сети и проектом защиты?
• Определены ли фактические условия внутренней среды, включая температуру, высоту над уровнем моря, пыль, влажность и возможные коррозионно-активные загрязнители?
• Имеет ли помещение достаточные физические зазоры для охлаждения, изгиба кабелей, безопасного обслуживания, подъёма и будущей замены?
• Учитывает ли расчёт вентиляции или тепловая оценка потери трансформатора вместе с распределительными устройствами, оборудованием UPS и другими источниками тепла?
• Учтены ли в решении по номиналу нелинейные нагрузки, условия пуска двигателей и прогнозируемое расширение?
• Документированы ли требования к пожарной безопасности, акустике, сейсмостойкости, корпусу и местному соответствию нормативам, а не оставлены в качестве общих допущений?
• Может ли монтажная бригада доставить агрегат в здание без демонтажа готовых стен, дверей или конструктивных элементов?

Последний пункт имеет неожиданно большое значение. Технически правильный трансформатор может стать проблемой для графика, если не учтены маршруты транспортировки, точки подъёма, нагрузка на перекрытия и размеры дверных проёмов. Следует также учитывать доступ для замены, особенно в больницах, транспортных объектах и промышленных предприятиях с длительным сроком службы, где электрощитовая может быть окружена более поздними строительными конструкциями.

Выбор оборудования как части всей энергосистемы

Надёжная установка внутреннего трансформатора обычно является результатом ранней инженерной координации, а не позднего решения о закупке. Поставщику оборудования необходима чёткая спецификация режима работы; проектировщику здания требуются достоверные данные по отводу тепла и доступу; инженеру-электрику нужны подтверждённые сведения об импедансе и защите; а оператору необходимы практические возможности мониторинга и обслуживания.

Jinshida Electric Power Technology Co., Ltd. подходит к выбору трансформаторов с точки зрения системы в целом. Её деятельность в области исследований, производства и применения оборудования для передачи и распределения электроэнергии поддерживается техническими командами, контролируемыми производственными процессами и практиками управления качеством, направленными на обеспечение надёжной поддержки электроснабжения в сетевых, промышленных, новых энергетических и инфраструктурных областях. Для внутренней установки полезное обсуждение не ограничивается каталожной номинальной мощностью. Оно должно включать среду помещения, условия сети, координацию защиты, ожидаемый характер нагрузки и документацию, необходимую для проекта.

Трёхфазный сухой трансформатор подходит для установки внутри помещений, когда его способ охлаждения, конструкция изоляции, электрический режим работы и условия монтажа спроектированы для совместной работы. Если помещение способно отводить тепло, нагрузка понятна, риски окружающей среды контролируются и местные требования подтверждены, сухой тип может быть надёжным и практичным выбором. Если какое-либо из этих условий остаётся неопределённым, устраните неопределённость до оформления заказа на поставку, а не после прибытия трансформатора на объект.
