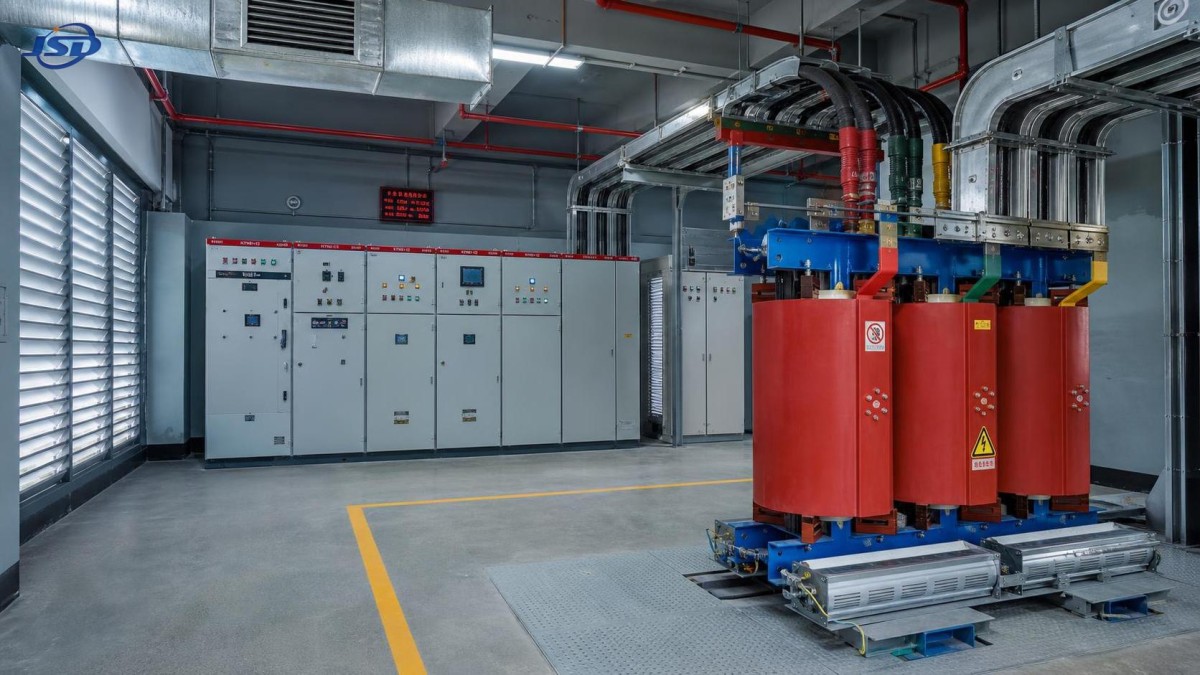

Quand un transformateur sec triphasé est-il adapté à une utilisation en intérieur ?

Quand un transformateur sec triphasé convient-il à une utilisation en intérieur ?

Un transformateur sec triphasé est souvent la solution pratique lorsqu’un projet nécessite un équipement de distribution moyenne ou basse tension à l’intérieur d’un bâtiment et ne peut pas accepter les contraintes supplémentaires de gestion des incendies associées à l’huile isolante. Cela ne signifie pas que les équipements secs conviennent automatiquement à chaque poste intérieur. La décision dépend du service électrique, du volume disponible dans le local, des conditions ambiantes, de l’accès pour l’installation et la maintenance, ainsi que des règles applicables au site.

Pour les chefs de projet, la question centrale n’est pas simplement « sec ou immergé dans l’huile ? ». Il s’agit de déterminer si le transformateur peut fonctionner à la charge prévue sans élévation excessive de température, si le local peut évacuer ses pertes et si la conception retenue répond aux exigences de sécurité et de continuité du projet. Une bonne solution intérieure est un ensemble coordonné : transformateur, enveloppe, chemin de ventilation, système de protection, disposition des câbles et plan d’exploitation.

Les situations intérieures où le transformateur sec est le plus pertinent

Les transformateurs secs utilisent des systèmes d’isolation à l’air ou à isolation solide plutôt qu’une cuve remplie de liquide. Dans les projets intérieurs, cette caractéristique est particulièrement précieuse lorsqu’une fuite de liquide inflammable créerait un problème de conception complexe. Les tours commerciales, hôpitaux, centres de données, bâtiments de transport, écoles, ateliers de production et infrastructures publiques accordent généralement une grande importance à la séparation coupe-feu, aux voies d’évacuation et à la maîtrise des risques dans les locaux techniques. Dans ces environnements, l’installation d’une unité sèche à proximité de la charge peut simplifier l’architecture globale de distribution, à condition que les conditions thermiques soient correctement prises en compte.

Ils conviennent également bien aux bâtiments où l’accès pour la maintenance courante est limité. Il n’y a pas de niveau d’huile isolante à contrôler, pas de programme d’échantillonnage de liquide et pas de dispositif de rétention d’huile à coordonner. Cela réduit certaines tâches de maintenance, bien que cela ne doive jamais être interprété comme une exploitation sans maintenance. L’accumulation de poussière, les connexions desserrées, les signes de dégradation de l’isolation, les bruits anormaux, les obstructions du flux d’air de refroidissement et l’historique des alarmes de température nécessitent toujours une attention particulière.

Un autre cas favorable concerne les projets avec de courtes longueurs de câbles secondaires. L’installation d’un transformateur sec triphasé dans un local électrique proche d’un important centre de charges peut réduire la longueur des câbles, la chute de tension et la complexité de l’installation en aval. Cette approche est courante dans les installations à plusieurs étages, les grands locaux techniques et les bâtiments industriels avec des charges de procédé concentrées. Cet avantage doit être mis en balance avec l’espace nécessaire autour de l’unité pour un accès sûr et une circulation d’air de refroidissement adéquate.

L’utilisation en intérieur n’est pas synonyme d’environnement de bureau propre. Une conception sèche peut être utilisée dans des applications industrielles, mais l’atmosphère réelle est déterminante. Les poussières fines conductrices, les vapeurs chimiques, l’air chargé en sel entrant par les ouvertures de ventilation, une forte humidité et la condensation récurrente peuvent tous compromettre les performances de l’isolation. Dans ces cas, l’équipe projet doit évaluer le degré de protection de l’enveloppe, la construction de l’isolation, la stratégie de filtration, la mise en surpression du local lorsque cela est approprié, ainsi que la fréquence de nettoyage. Un transformateur adapté à un local électrique contrôlé peut ne pas convenir à proximité d’une ligne de production ouverte.

La sécurité incendie est un avantage, et non un substitut à la conception du local

L’absence d’huile est une raison majeure d’envisager un transformateur sec en intérieur, notamment lorsque le risque d’incendie, la maîtrise des déversements ou les exigences des assureurs influencent les décisions d’implantation. Toutefois, un transformateur contient toujours des conducteurs sous tension et produit de la chaleur. Les terminaisons de câbles, les interfaces avec les appareillages de commutation, les dispositifs de protection, les dégagements, les barrières coupe-feu, l’accès d’urgence et les dispositifs de détection doivent être conçus comme un système. Le code du bâtiment applicable, le code électrique, les exigences du réseau public et les directives des assureurs peuvent tous influencer la configuration finale du local.

Il convient également de distinguer la réduction des risques liés aux liquides d’une affirmation générale de résistance au feu. Les constructions sèches moulées en résine et ventilées présentent des caractéristiques différentes, et leur adéquation doit être évaluée au regard des exigences de performance au feu spécifiées pour le projet, sans se fonder uniquement sur le terme « sec ». Les documents d’approvisionnement doivent demander les preuves d’essais pertinentes et confirmer les normes auxquelles les équipements installés doivent répondre.

Pour les installations qui restent occupées pendant l’analyse d’un défaut électrique ou une interruption de maintenance, la valeur pratique du transformateur sec réside souvent dans le confinement des risques et une implantation plus facile. Toutefois, un local de transformateur sous-dimensionné ou mal ventilé peut créer son propre problème de fiabilité. La chaleur constitue généralement la contrainte de conception la plus immédiate.

Vérifiez le cheminement de la chaleur avant d’approuver l’équipement

Chaque transformateur génère des pertes à vide et en charge. Avec une unité immergée dans l’huile, le liquide et la disposition des radiateurs jouent un rôle central dans le transfert de chaleur. Un transformateur sec dépend fortement de l’air ambiant et, selon sa conception, de la ventilation naturelle ou forcée. Le local fait donc partie du système de refroidissement.

Une erreur fréquente dans les projets consiste à réserver un local électrique compact, à sélectionner un transformateur tardivement dans la conception et à supposer que des portes à persiennes suffiront à résoudre le problème thermique. Ce n’est pas toujours le cas. La chaleur peut recirculer d’une sortie vers une entrée ; l’air chaud peut rester piégé au-dessus du transformateur ; les traitements acoustiques peuvent restreindre involontairement le flux d’air ; et un local partagé avec des appareillages de commutation peut présenter une charge thermique combinée bien plus élevée que prévu.

L’examen de conception doit identifier les pertes du transformateur fournies par le fabricant, la charge maximale attendue, les dimensions du local, la plage de température ambiante, l’altitude, le circuit de ventilation et la chaleur dégagée par les équipements adjacents. La ventilation naturelle peut fonctionner dans certaines configurations, mais elle exige un cheminement crédible permettant à l’air frais d’entrer en partie basse et à l’air chaud de sortir en partie haute. Une extraction mécanique peut être nécessaire lorsque le local est intérieur, lorsque l’air extérieur est limité ou lorsque les conditions ambiantes estivales sont exigeantes. Toute exigence d’alarme de défaillance des ventilateurs ou de surveillance de la température doit être intégrée à la philosophie d’exploitation de l’installation.

L’altitude mérite également une attention particulière. L’air plus raréfié évacue moins efficacement la chaleur ; un transformateur installé en altitude peut donc nécessiter une révision de ses hypothèses de puissance nominale ou de refroidissement. Ce détail ne doit pas être laissé à la mise en service sur site. Il doit être abordé lors de la sélection technique, parallèlement à la température ambiante prévue et au cycle de fonctionnement.

Le profil de charge compte davantage que la seule puissance nominale

Un transformateur peut sembler suffisamment dimensionné selon un simple tableau des charges raccordées tout en connaissant des conditions de fonctionnement difficiles. Les variateurs de vitesse, redresseurs, systèmes UPS, soudeuses, charges liées aux arcs et autres équipements non linéaires peuvent introduire des courants harmoniques. Ces courants peuvent augmenter l’échauffement des enroulements et des connexions. Les profils de charge à variations rapides peuvent également affecter les cycles thermiques. La bonne question ne porte pas seulement sur le nombre de kilovoltampères requis par le bâtiment, mais sur le comportement réel de la charge dans le temps.

Lors de la coordination de la conception, demandez la plus grande charge continue, les hypothèses de foisonnement, la charge future prévue, les courants de démarrage des principaux moteurs, les dispositifs de correction du facteur de puissance et les informations harmoniques fournies par les fournisseurs d’équipements critiques. Lorsque le régime harmonique est significatif, la spécification du transformateur peut devoir le traiter directement au lieu de s’appuyer sur une sélection standard. Les capteurs de température et la surveillance peuvent fournir une visibilité utile sur l’exploitation, mais ils ne corrigent pas une inadéquation entre la charge et la conception du transformateur.

Le bruit est un autre enjeu intérieur qui tend à apparaître tardivement. Le bruit du transformateur peut être acceptable dans une usine industrielle, mais gênant à proximité de bureaux, de zones de soins, de salles de classe, de logements ou de studios. L’acoustique du local, les chemins de vibration transmis par la structure, les détails de montage et l’emplacement des ouvertures de ventilation doivent être pris en compte avant que la construction ne soit arrêtée. Éloigner le local du transformateur de quelques mètres des espaces sensibles peut être plus efficace que de tenter ultérieurement des solutions acoustiques coûteuses.

Dans quels cas une alternative immergée dans l’huile peut constituer le meilleur choix technique

Le transformateur sec n’est pas toujours la solution privilégiée simplement parce que l’équipement est installé en intérieur. Des puissances plus élevées, un volume de local limité, des conditions thermiques sévères ou une installation permettant un placement extérieur peuvent orienter l’équipe vers un transformateur immergé dans l’huile avec les dispositions civiles, incendie et de rétention appropriées. La décision doit refléter l’organisation sur l’ensemble du cycle de vie plutôt qu’une seule caractéristique de l’équipement.

Par exemple, un schéma de distribution primaire peut utiliser un transformateur de distribution de puissance immergé dans l’huile 33kV extérieur ou installé dans un poste dédié, tandis que des unités sèches sont placées plus profondément dans l’installation, près des centres de charges secondaires. Il ne s’agit pas d’une contradiction. C’est souvent une répartition rationnelle des fonctions : une technologie de transformateur soutient la stratégie de distribution d’arrivée, tandis qu’une autre répond aux exigences de sécurité intérieure, de proximité et d’intégration au bâtiment. Le niveau de tension, la capacité, l’accès pour la maintenance, l’emprise du site et les exigences locales doivent déterminer la limite.

À l’inverse, un transformateur sec installé à l’extérieur sans protection appropriée peut être confronté à la contamination, aux intempéries et à des difficultés thermiques qui ne faisaient pas partie de son application prévue. Le terme « sec » décrit l’approche d’isolation et de refroidissement ; il ne dispense pas d’adapter l’équipement à son environnement.

Une liste de contrôle pratique pour l’approbation par l’équipe projet

Avant de lancer la fabrication d’un transformateur sec triphasé, un chef de projet doit pouvoir répondre clairement à plusieurs questions fondamentales :

• La tension, la puissance nominale, le groupe vectoriel, l’impédance, le dispositif de prises et le niveau d’isolation du transformateur sont-ils coordonnés avec l’étude du réseau et la conception de la protection ?
• La condition ambiante intérieure réelle a-t-elle été définie, y compris la température, l’altitude, la poussière, l’humidité et les contaminants corrosifs possibles ?
• Le local dispose-t-il d’un dégagement physique suffisant pour le refroidissement, le cintrage des câbles, une maintenance sûre, le levage et un remplacement futur ?
• Un calcul de ventilation ou une évaluation thermique a-t-il pris en compte les pertes du transformateur ainsi que les appareillages de commutation, les équipements UPS et les autres sources de chaleur ?
• Les charges non linéaires, les conditions de démarrage des moteurs et les prévisions d’extension sont-elles prises en compte dans la décision de puissance nominale ?
• Les exigences en matière d’incendie, d’acoustique, de sismique, d’enveloppe et de conformité locale ont-elles été documentées au lieu d’être laissées à des hypothèses générales ?
• L’équipe d’installation peut-elle introduire l’unité dans le bâtiment sans retirer de murs finis, de portes ou d’éléments structurels ?

Le dernier point est étonnamment important. Un transformateur techniquement correct peut devenir un problème de calendrier si les itinéraires de transport, les points de levage, les charges au sol et les dimensions des portes sont négligés. L’accès pour le remplacement mérite également d’être pris en compte, notamment dans les hôpitaux, les installations de transport et les usines industrielles à longue durée de vie, où le local électrique peut être entouré de constructions réalisées ultérieurement.

Sélectionner l’équipement comme partie intégrante de l’ensemble du système électrique

Une installation fiable de transformateur intérieur résulte généralement d’une coordination technique précoce, et non d’une décision d’approvisionnement tardive. Le fournisseur de l’équipement a besoin d’une spécification claire du service ; le concepteur du bâtiment a besoin d’informations fiables sur l’évacuation de la chaleur et l’accès ; l’ingénieur électricien a besoin de détails confirmés concernant l’impédance et la protection ; et l’exploitant a besoin d’une surveillance pratique et d’un accès pour la maintenance.

Jinshida Electric Power Technology Co., Ltd. aborde la sélection des transformateurs selon cette perspective de système. Ses activités dans la recherche, la fabrication et l’application d’équipements de transport et de distribution d’électricité sont soutenues par des équipes techniques, des processus de fabrication maîtrisés et des pratiques de gestion de la qualité visant à fournir un soutien électrique fiable dans les applications de réseau, industrielles, d’énergies nouvelles et d’infrastructure. Pour une installation intérieure, la discussion utile ne se limite pas à une puissance nominale de catalogue. Elle doit inclure l’environnement du local, les conditions du réseau, la coordination des protections, le comportement de charge attendu et la documentation requise pour le projet.

Un transformateur sec triphasé convient à une utilisation en intérieur lorsque sa méthode de refroidissement, sa construction d’isolation, son service électrique et son environnement d’installation ont été conçus pour fonctionner ensemble. Si le local peut gérer la chaleur, si la charge est comprise, si les risques environnementaux sont maîtrisés et si les exigences locales sont confirmées, le transformateur sec peut constituer un choix solide et pratique. Si l’une de ces conditions reste incertaine, résolvez-la avant le bon de commande, et non après l’arrivée du transformateur sur site.
