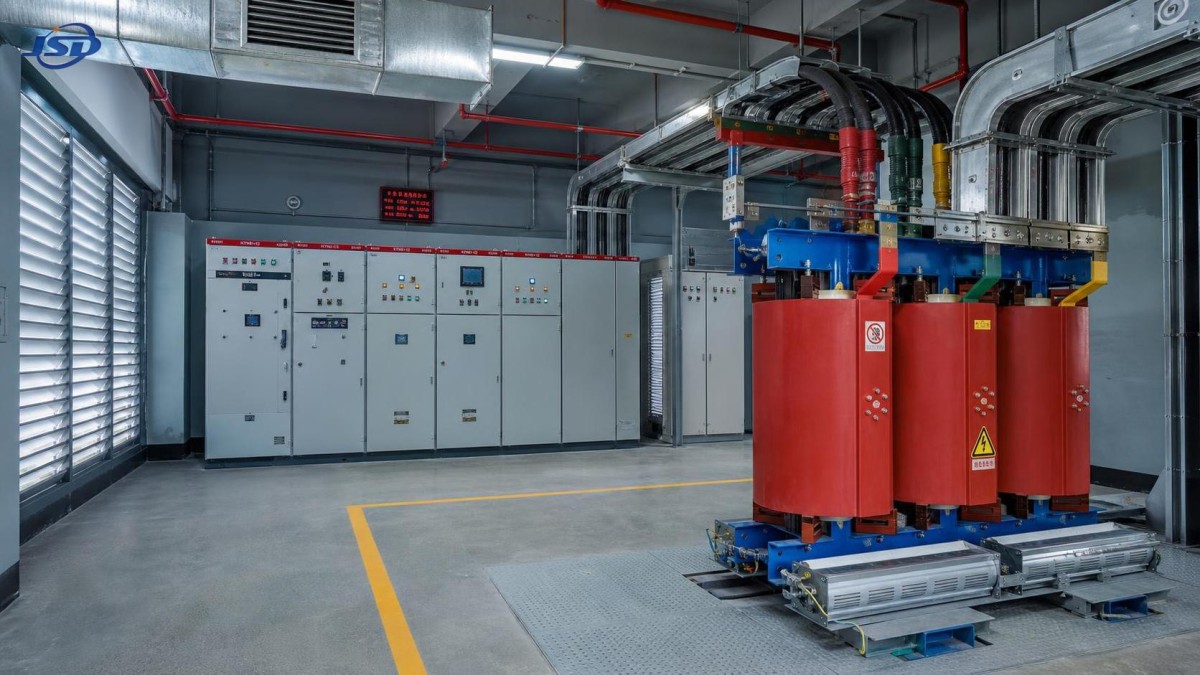

¿Cuándo es adecuado utilizar un transformador seco trifásico en interiores?

¿Cuándo es adecuado utilizar en interiores un transformador seco trifásico?

Un transformador seco trifásico suele ser la respuesta práctica cuando un proyecto requiere equipos de distribución de media o baja tensión dentro de un edificio y no puede asumir la carga adicional de gestión contra incendios asociada al aceite aislante. Esto no significa que los equipos de tipo seco sean automáticamente adecuados para toda subestación interior. La decisión depende del servicio eléctrico, el volumen disponible de la sala, las condiciones ambientales, el acceso para instalación y mantenimiento, y las normativas aplicables al sitio.

Para los responsables de proyecto, la cuestión central no es simplemente «¿tipo seco o sumergido en aceite?». Es si el transformador puede funcionar con la carga prevista sin un aumento excesivo de temperatura, si la sala puede evacuar sus pérdidas y si el diseño elegido cumple los requisitos de seguridad y continuidad del proyecto. Una buena solución interior es un conjunto coordinado: transformador, envolvente, vía de ventilación, sistema de protección, disposición de cables y plan de operación.

Situaciones interiores en las que el tipo seco tiene más sentido

Los transformadores de tipo seco utilizan sistemas de aislamiento de aire o sólido en lugar de un tanque lleno de líquido. En proyectos interiores, esta característica es especialmente valiosa cuando una liberación de líquido inflamable generaría un problema de diseño difícil. Torres comerciales, hospitales, centros de datos, edificios de transporte, escuelas, talleres de producción e infraestructuras públicas suelen hacer especial hincapié en la separación contra incendios, las rutas de evacuación y el control de riesgos en salas de equipos. En estos entornos, ubicar una unidad de tipo seco cerca de la carga puede simplificar la disposición general de la distribución, siempre que se aborden adecuadamente las condiciones térmicas.

También son adecuados para edificios donde el acceso para mantenimiento rutinario es limitado. No hay nivel de aceite aislante que inspeccionar, programa de muestreo de líquido ni disposición de contención de aceite que coordinar. Esto reduce algunas tareas de mantenimiento, aunque nunca debe interpretarse como un funcionamiento libre de mantenimiento. La acumulación de polvo, las conexiones flojas, los signos de deterioro del aislamiento, el ruido anormal, la obstrucción del aire de refrigeración y el historial de alarmas de temperatura siguen requiriendo atención.

Otro caso favorable es un proyecto con recorridos cortos de cables secundarios. Colocar un transformador seco trifásico en una sala eléctrica próxima a un gran centro de carga puede reducir la longitud de los cables, la caída de tensión y la complejidad de instalación aguas abajo. Este enfoque es común en instalaciones de varias plantas, grandes salas mecánicas y edificios industriales con cargas de proceso concentradas. El beneficio debe evaluarse frente al espacio necesario alrededor de la unidad para un acceso seguro y el flujo de aire de refrigeración.

El uso en interiores no es sinónimo de un entorno de oficina limpio. Un diseño de tipo seco puede servir aplicaciones industriales, pero la atmósfera real importa. El polvo conductor fino, los vapores químicos, el aire cargado de sal que entra por las aberturas de ventilación, la humedad elevada y la condensación recurrente pueden afectar el rendimiento del aislamiento. En esos casos, el equipo del proyecto debe evaluar la protección de la envolvente, la construcción del aislamiento, la estrategia de filtración, la presurización de la sala cuando corresponda y la frecuencia de limpieza. Un transformador adecuado para una sala eléctrica controlada puede no ser adecuado junto a una línea de proceso abierta.

La seguridad contra incendios es una ventaja, no un sustituto del diseño de la sala

La ausencia de aceite es una razón principal para considerar el tipo seco en interiores, especialmente cuando el riesgo de incendio, el control de derrames o los requisitos de seguros influyen en las decisiones de disposición. Sin embargo, un transformador sigue conteniendo conductores energizados y generando calor. Las terminaciones de cables, las interfaces con celdas de distribución, los dispositivos de protección, las distancias de seguridad, las barreras resistentes al fuego, el acceso de emergencia y las disposiciones de detección deben diseñarse como un sistema. El código de edificación aplicable, el código eléctrico, los requisitos de la empresa eléctrica y las directrices de la aseguradora pueden afectar la configuración final de la sala.

También conviene distinguir entre el menor riesgo relacionado con líquidos y una afirmación general de comportamiento ignífugo. Las construcciones de resina moldeada y de tipo seco ventilado tienen características diferentes, y su idoneidad debe evaluarse frente a los requisitos de comportamiento frente al fuego establecidos para el proyecto, no suponerse por la palabra «seco». Los documentos de compra deben solicitar las evidencias de ensayo pertinentes y confirmar qué normas debe cumplir el equipo instalado.

Para instalaciones que permanecen ocupadas durante la investigación de una falla eléctrica o una parada de mantenimiento, el valor práctico del tipo seco suele residir en la contención de riesgos y una ubicación más sencilla. Sin embargo, una sala de transformadores subdimensionada o mal ventilada puede generar su propio problema de fiabilidad. El calor suele ser la limitación de diseño más inmediata.

Compruebe la trayectoria térmica antes de aprobar el equipo

Todo transformador produce pérdidas en vacío y en carga. En una unidad sumergida en aceite, la disposición del líquido y los radiadores desempeña un papel central en la transferencia de calor. Un transformador de tipo seco depende en gran medida del aire circundante y, según su diseño, de la ventilación natural o forzada. Por tanto, la sala pasa a formar parte del sistema de refrigeración.

Un error frecuente en los proyectos es reservar una sala eléctrica compacta, seleccionar un transformador tarde en el diseño y asumir que unas puertas con rejillas resolverán por sí solas el problema térmico. Puede que no sea así. El calor puede recircular desde una salida hasta una entrada; el aire caliente puede quedar atrapado sobre el transformador; los tratamientos acústicos pueden restringir involuntariamente el flujo de aire; y una sala compartida con celdas de distribución puede tener una carga térmica combinada mucho mayor de la prevista.

La revisión del diseño debe identificar las pérdidas del transformador proporcionadas por el fabricante, la carga máxima prevista, las dimensiones de la sala, el rango de temperatura ambiente, la altitud, la ruta de ventilación y el calor liberado por los equipos adyacentes. La ventilación natural puede funcionar en algunas disposiciones, pero requiere una vía creíble para que el aire frío entre por abajo y el aire caliente salga por arriba. Puede ser necesaria la extracción mecánica cuando la sala sea interior, el aire exterior sea limitado o las condiciones ambientales estivales sean exigentes. Cualquier requisito de alarma por fallo de ventilador o monitorización de temperatura debe integrarse en la filosofía operativa de la instalación.

La altitud también merece atención. El aire menos denso evacua el calor con menor eficacia, por lo que un transformador instalado a cierta elevación puede requerir una revisión de las hipótesis de potencia nominal o refrigeración. Este no es un detalle que deba dejarse para la puesta en marcha en sitio. Debe plantearse durante la selección técnica, junto con la temperatura ambiente prevista y el ciclo de trabajo.

El perfil de carga importa más que la capacidad de placa por sí sola

Un transformador puede parecer tener una potencia adecuada en un simple cuadro de cargas conectadas y aun así experimentar condiciones de operación difíciles. Los variadores de velocidad, rectificadores, sistemas UPS, soldadoras, cargas relacionadas con arco y otros equipos no lineales pueden introducir corrientes armónicas. Estas corrientes pueden aumentar el calentamiento en los devanados y las conexiones. Los perfiles de carga de cambio rápido también pueden afectar los ciclos térmicos. La pregunta correcta no es solo cuántos kilovoltamperios necesita el edificio, sino cómo es realmente la carga a lo largo del tiempo.

Durante la coordinación del diseño, solicite la mayor carga continua, las hipótesis de simultaneidad, la carga futura prevista, las corrientes de arranque de los motores principales, las disposiciones de corrección del factor de potencia y la información sobre armónicos de los proveedores de equipos críticos. Cuando el servicio armónico sea relevante, es posible que la especificación del transformador deba abordarlo directamente en lugar de basarse en una selección estándar. Los sensores de temperatura y la monitorización pueden proporcionar una visibilidad operativa útil, pero no corrigen una falta de correspondencia entre la carga y el diseño del transformador.

El ruido es otro aspecto interior que tiende a surgir tarde. El sonido del transformador puede ser aceptable en una planta industrial, pero objetable cerca de oficinas, áreas de pacientes, aulas, viviendas o estudios. La acústica de la sala, las vías de vibración transmitida por la estructura, los detalles de montaje y la ubicación de las aberturas de ventilación deben considerarse antes de que la construcción quede definida. Alejar la sala de transformadores una corta distancia de los espacios sensibles puede ser más eficaz que intentar posteriormente soluciones acústicas costosas.

Cuándo una alternativa sumergida en aceite puede ser la mejor opción de ingeniería

El tipo seco no siempre es la solución preferida simplemente porque el equipo esté en interiores. Potencias más altas, volumen limitado de la sala, condiciones térmicas severas o una instalación donde sea viable la ubicación exterior pueden llevar al equipo a optar por un transformador sumergido en aceite con las disposiciones civiles, contra incendios y de contención adecuadas. La decisión debe reflejar la disposición de todo el ciclo de vida en lugar de una única característica del equipo.

Por ejemplo, un esquema de distribución primaria puede utilizar un transformador de distribución de potencia sumergido en aceite de 33kV exterior o en una subestación dedicada, mientras que las unidades de tipo seco se colocan más adentro de la instalación, cerca de los centros de carga secundarios. Esto no es una contradicción. A menudo es una división de funciones sensata: una tecnología de transformador respalda la estrategia de distribución de entrada, mientras que otra aborda la seguridad interior, la proximidad y la integración con el edificio. El nivel de tensión, la capacidad, el acceso para mantenimiento, la superficie disponible en el sitio y los requisitos locales deben determinar el límite.

Por el contrario, un transformador de tipo seco instalado en exteriores sin una protección adecuada puede enfrentarse a contaminación, exposición climática y desafíos térmicos que nunca formaron parte de su aplicación prevista. «Tipo seco» describe el enfoque de aislamiento y refrigeración; no elimina la necesidad de adaptar el equipo al entorno.

Una lista de verificación práctica para la aprobación del equipo del proyecto

Antes de autorizar la fabricación de un transformador seco trifásico, un responsable de proyecto debe poder responder con claridad varias preguntas básicas:

• ¿La tensión, potencia nominal, grupo vectorial, impedancia, disposición de tomas y nivel de aislamiento del transformador están coordinados con el estudio de red y el diseño de protección?
• ¿Se ha definido la condición ambiental interior real, incluida la temperatura, altitud, polvo, humedad y posibles contaminantes corrosivos?
• ¿La sala dispone de suficiente espacio libre físico para refrigeración, curvatura de cables, mantenimiento seguro, elevación y sustitución futura?
• ¿Un cálculo de ventilación o una evaluación térmica ha considerado las pérdidas del transformador junto con las celdas de distribución, los equipos UPS y otras fuentes de calor?
• ¿Las cargas no lineales, las condiciones de arranque de motores y la ampliación prevista se reflejan en la decisión de potencia nominal?
• ¿Los requisitos de protección contra incendios, acústicos, sísmicos, de envolvente y de cumplimiento local se han documentado en lugar de dejarse como supuestos generales?
• ¿El equipo de instalación puede introducir la unidad en el edificio sin retirar paredes acabadas, puertas o elementos estructurales?

El último punto es sorprendentemente importante. Un transformador técnicamente correcto puede convertirse en un problema de plazos si se ignoran las rutas de transporte, los puntos de elevación, las cargas de suelo y las dimensiones de las puertas. También conviene considerar el acceso para sustitución, especialmente en hospitales, instalaciones de transporte y plantas industriales de larga vida útil donde la sala eléctrica pueda quedar rodeada por construcciones posteriores.

Seleccionar el equipo como parte de todo el sistema eléctrico

Una instalación fiable de transformador interior suele ser el resultado de una coordinación de ingeniería temprana, no de una decisión de compra tardía. El proveedor del equipo necesita una especificación clara de servicio; el diseñador del edificio necesita información fiable sobre evacuación de calor y acceso; el ingeniero eléctrico necesita detalles confirmados de impedancia y protección; y el operador necesita un acceso práctico para monitorización y mantenimiento.

Jinshida Electric Power Technology Co., Ltd. aborda la selección de transformadores desde esa perspectiva de sistema. Su trabajo en la investigación, fabricación y aplicación de equipos de transmisión y distribución cuenta con el respaldo de equipos técnicos, procesos de fabricación controlados y prácticas de gestión de calidad destinadas a proporcionar un soporte eléctrico fiable en aplicaciones de redes eléctricas, industriales, de nuevas energías e infraestructuras. Para una instalación interior, la conversación útil no se limita a una potencia de catálogo. Debe incluir el entorno de la sala, las condiciones de red, la coordinación de protecciones, el comportamiento esperado de la carga y la documentación requerida para el proyecto.

Un transformador seco trifásico es adecuado para uso interior cuando su método de refrigeración, construcción de aislamiento, servicio eléctrico y entorno de instalación se han diseñado para funcionar conjuntamente. Si la sala puede gestionar el calor, la carga se comprende, los riesgos ambientales están controlados y se confirman los requisitos locales, el tipo seco puede ser una opción sólida y práctica. Si alguna de estas condiciones sigue siendo incierta, resuélvala antes de la orden de compra, no después de que el transformador llegue al sitio.
