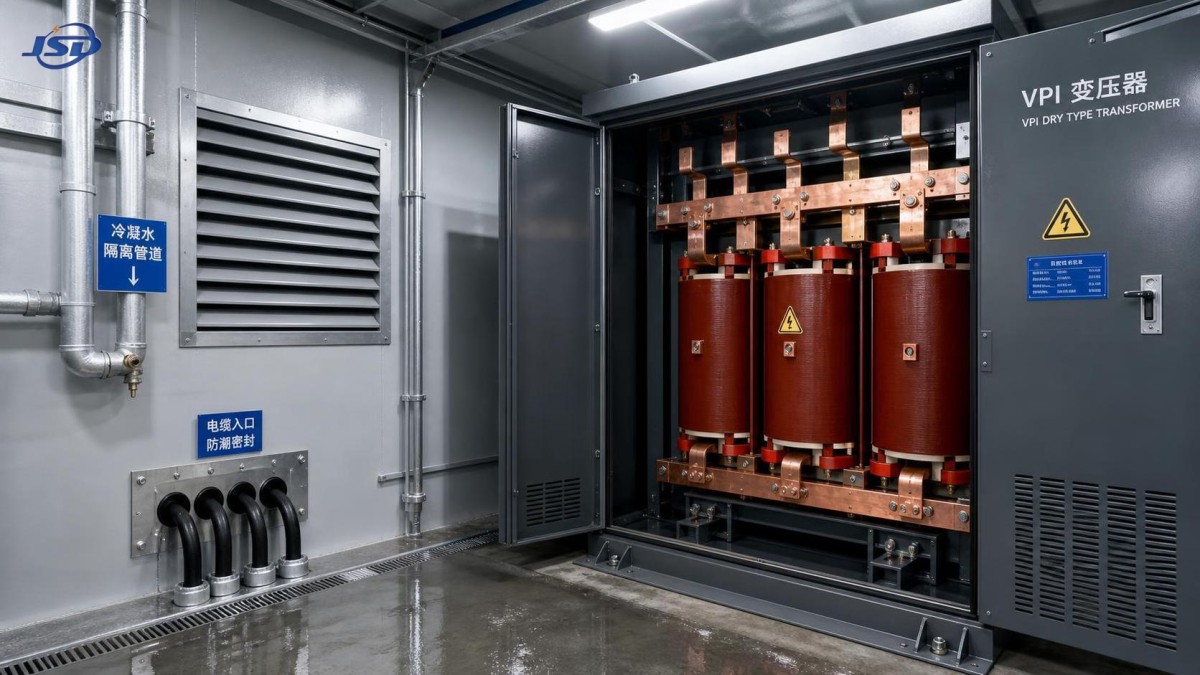

Как сухие трансформаторы VPI противостоят влаге на объектах с высокой влажностью

Как сухие трансформаторы VPI противостоят влаге на объектах с высокой влажностью

На промышленном объекте с высокой влажностью влага редко является изолированной проблемой. Она может проникать в электротехнические помещения с тёплым наружным воздухом, появляться вследствие конденсации на холодных поверхностях, мойки оборудования, недостаточной вентиляции, солёного морского воздуха или просто ежедневных перепадов температуры, характерных для заводов, тоннелей, портов, водоочистных сооружений и объектов возобновляемой энергетики. Как только влага достигает изоляционной системы трансформатора, последствия могут развиваться незаметно: снижается сопротивление изоляции, металлические детали начинают корродировать, облегчается образование токопроводящих дорожек и повышается риск незапланированных отключений.

Сухой трансформаторVPI разработан с учётом таких условий эксплуатации. Его основная защита обеспечивается вакуумной пропиткой под давлением (VPI) — производственным процессом, при котором изоляционная смола глубоко проникает в систему изоляции обмоток. Вместо сохранения уязвимых воздушных зазоров между изоляцией проводников, катушками и опорными материалами технология VPI создаёт более интегрированную и герметичную структуру, лучше способную противостоять влажному воздуху, пыли и промышленным загрязнителям.

Для специалистов по контролю качества и менеджеров по безопасности важен не просто вопрос, является ли сухой трансформатор «влагостойким». Практический вопрос заключается в том, как обеспечивается эта стойкость, как её следует проверять и каковы её пределы. Понимание этих деталей способствует более обоснованному выбору оборудования, более содержательной входной проверке и более безопасным решениям по техническому обслуживанию.

Для возникновения риска влажности не требуется прямой контакт с водой

Многие отказы трансформаторов, связанные с влагой, не начинаются с затопления или явного проникновения воды. Сам по себе влажный воздух может стать проблемой, когда он достигает более холодной поверхности трансформатора и конденсируется. Это особенно распространено, когда объект циклически переходит между рабочим режимом и режимом ожидания, системы HVAC работают нестабильно либо электротехнические помещения расположены рядом с технологическими зонами с паром, охлаждающей водой, химикатами или часто открываемыми дверями.

В обычных системах изоляции небольшие пустоты и границы раздела могут удерживать влагу. Со временем водяной пар и загрязняющие вещества могут снижать электрическую прочность и способствовать частичным разрядам. Пыль усугубляет ситуацию: поглощая влагу, она может образовывать проводящие плёнки на изоляционных поверхностях. В коррозионных средах, например на прибрежных предприятиях или очистных сооружениях, содержащиеся в воздухе соли и газы могут дополнительно ускорять разрушение выводов, рам, крепёжных элементов и соединительной арматуры.

Проблема не ограничивается немедленным электрическим отказом. Ухудшение, связанное с влагой, часто увеличивает долгосрочную нагрузку на техническое обслуживание. Трансформатор может оставаться под напряжением и внешне выглядеть нормально, в то время как состояние его изоляции постепенно становится менее стабильным. Именно этот отложенный характер риска означает, что контроль влажности следует рассматривать и как вопрос надёжности, и как вопрос управления безопасностью.

Что на самом деле делает вакуумная пропитка под давлением

VPI — это не просто поверхностное покрытие. В процессе производства обмотки трансформатора помещаются в контролируемую систему пропитки. Применяется вакуум для удаления воздуха и влаги из пор и полостей изоляционной системы. Затем под давлением вводится изоляционная смола, что способствует её проникновению в зоны, куда простое погружное покрытие может не проникать эффективно. Пропитанные обмотки отверждаются с образованием прочной изоляционной конструкции.

В результате образуется узел обмотки, в котором проводники, изоляционные материалы и смола работают вместе более тесно. Это повышает влагостойкость несколькими способами:

• Сокращение пустот: Меньшее количество открытых пространств означает меньше мест, где может скапливаться влажность или концентрироваться внутреннее электрическое напряжение.
• Повышенная диэлектрическая стабильность: Изоляционная система, поддерживаемая смолой, лучше сохраняет свою электроизоляционную функцию во влажных или загрязнённых условиях окружающей среды.
• Лучшая механическая целостность: Связующее действие VPI помогает обмоткам противостоять смещениям, вызванным электромагнитными силами, вибрацией и повторяющимся тепловым расширением и сжатием.
• Меньшее воздействие загрязнений: Герметичная пропитанная поверхность менее склонна поглощать пыль, влагу и переносимые воздухом технологические загрязнители, чем необработанная пористая изоляция.
• Более равномерная теплопередача: Интерфейсы, заполненные смолой, могут обеспечивать более однородный тепловой путь через узел обмотки, помогая ограничивать локальные перегревы, способные ускорить старение изоляции.

Здесь важно быть точным: VPI не делает трансформатор водонепроницаемым при любых обстоятельствах. Сухой блок не должен подвергаться воздействию стоячей воды, прямого распыления из шланга или условий окружающей среды, превышающих степень защиты его корпуса. Его ценность заключается в повышении устойчивости изоляционной системы, когда влажность, риск конденсации, пыль и обычные промышленные загрязнения являются частью нормальной эксплуатации.

Почему VPI важнее, чем маркировка «сухой тип»

«Сухой тип» описывает трансформатор, в котором используются воздух и твёрдая изоляция, а не жидкая диэлектрическая среда. Это полезно в местах, где требования пожарной безопасности, внутренней установки или экологические соображения делают трансформаторы с жидким заполнением менее предпочтительными. Однако сама по себе конструкция сухого типа не определяет одинаковый уровень стойкости к воздействию среды для всех исполнений.

Для объектов с высокой влажностью следует уделять особое внимание обработке обмоток и стратегии выбора корпуса. Сухие трансформаторы с открытыми обмотками могут быть подходящими для чистых электротехнических помещений с контролируемыми условиями, однако при постоянной влажности и загрязнениях им требуется более высокая защита от окружающей среды. Сухой трансформатор VPI обеспечивает более надёжный подход к изоляции обмоток, поскольку смола предназначена для проникновения в изоляционную систему и её уплотнения, а не только для покрытия открытых поверхностей.

Группам контроля качества также следует различать конструкцию VPI и конструкцию с литой смоляной изоляцией. В трансформаторах с литой смоляной изоляцией обмотки герметизируются в смоляных формах, обеспечивая высокую стойкость к серьёзным воздействиям окружающей среды. Устройства VPI обычно сохраняют более открытые пути охлаждения и могут иметь практические преимущества там, где важны вентиляция, масса, доступ для обслуживания и стоимость. Подходящий выбор зависит от фактических условий объекта, а не от простого ранжирования одной технологии выше другой.

Если среда включает сильную конденсацию, химические пары, соляной туман или наружную установку, необходимо проверить полную конфигурацию трансформатора: процесс изготовления обмоток, тепловой класс изоляции, тип корпуса, схему вентиляции, защиту выводов, коррозионно-стойкие покрытия и место установки — всё это имеет значение.

Проверка влагостойкости при составлении спецификации и инспекции

Хорошая спецификация преобразует общее требование, такое как «подходит для влажных зон», в проверяемые технические ожидания. Менеджерам по безопасности не следует полагаться только на описания продукции. Вместо этого следует попросить поставщиков уточнить изоляционную систему, метод производства, предполагаемые условия окружающей среды, рекомендуемый корпус и требования к техническому обслуживанию.

Во время закупки или проверки заводской приёмки полезны следующие вопросы:

• Изготавливается ли трансформатор с использованием документированного процесса вакуумной пропитки под давлением?
• Какая система смолы используется и совместима ли она с ожидаемой температурой окружающей среды и условиями загрязнения?
• Какой класс изоляции и какое исполнение по превышению температуры применяются к данному устройству?
• Какая степень защиты корпуса рекомендуется для предполагаемой зоны установки?
• Защищены ли выводы, рамы и крепёжные элементы от коррозии в соответствии с условиями объекта?
• Какие стандартные электрические испытания выполняются перед отгрузкой, например измерение сопротивления изоляции, сопротивления обмоток, коэффициента трансформации, полярности и диэлектрические испытания?
• Имеются ли специальные инструкции по хранению, если трансформатор будет находиться на объекте до ввода в эксплуатацию?

Ответы должны быть зафиксированы вместе с оценкой рисков объекта. Технически исправный трансформатор всё равно может работать неудовлетворительно, если он установлен в корпусе с перекрытым воздушным потоком, размещён под протекающими трубопроводами или включён после нескольких месяцев хранения во влажных условиях без осмотра.

Для распределительных проектов среднего напряжения класс напряжения также влияет на необходимый уровень инженерной проверки. Правильно сконфигурированныйраспределительный трансформатор 13,8 кВ может рассматриваться для промышленных сетей, где необходимы надёжные изоляционные характеристики, доступные точки осмотра и согласованная защита. Выбор всегда должен соответствовать проекту системы, уровню токов короткого замыкания, среде установки и применимым местным электротехническим требованиям.

Экологические стандарты и практические рейтинги, которые следует проверить

Стандарты не устраняют необходимость оценки условий объекта, но обеспечивают общий язык для оценки характеристик трансформатора. В зависимости от требований рынка и проекта сухие трансформаторы могут оцениваться в соответствии с нормами IEC или IEEE/ANSI. Соответствующие документы могут охватывать диэлектрические испытания, превышение температуры, системы изоляции, конструкцию, способность выдерживать короткое замыкание и экологические классификации.

При проверке документации следует смотреть шире, чем на одну ссылку на стандарт. Подтвердите, что именно было испытано и какие условия окружающей среды охватывает данное обозначение. Классификации корпусов, например, относятся к защите от проникновения твёрдых предметов и воды в определённых условиях; они не гарантируют автоматически стойкость ко всем химическим веществам, солям или средам с мойкой под высоким давлением.

Для установок с высокой влажностью согласованная проверка обычно включает:

Корпус является частью стратегии контроля влажности

Одна из наиболее распространённых ошибок — рассматривать процесс VPI как замену правильному проектированию установки. Это не так. Трансформатор может иметь очень стойкие обмотки и всё же страдать от коррозии, блокировки вентиляции или загрязнения выводов, если окружающий корпус не соответствует условиям объекта.

В относительно чистом внутреннем помещении с периодической влажностью может быть достаточно вентилируемого корпуса, если в помещении обеспечен хороший дренаж и контролируются изменения температуры. В пыльной производственной зоне может потребоваться корпус с более высокой степенью защиты, однако проектировщики должны учитывать отвод тепла. В прибрежных районах, горнодобывающих предприятиях, целлюлозно-бумажной промышленности, на очистных сооружениях или химических производствах анализ должен учитывать воздействие коррозионной атмосферы наряду с влажностью.

Дренаж, высота монтажа, герметизация кабельных вводов, размещение нагревателей помещения при необходимости и вентиляция помещения — всё это влияет на конечный результат. Самый безопасный подход заключается в оценке трансформатора как части системы установки, а не как отдельного компонента.

Сигналы технического обслуживания, которые не следует игнорировать

Конструкция VPI снижает уязвимость, но не устраняет необходимость инспекции. Практический план технического обслуживания должен включать визуальные проверки на накопление пыли, следы воды, коррозию, повреждённые прокладки, изменение цвета возле выводов и признаки трекинга. Термографическая инспекция может помочь выявить ослабленные или перегревающиеся соединения до того, как повреждение станет серьёзным.

При плановых отключениях испытания сопротивления изоляции и другие оценки состояния следует интерпретировать с учётом истории оборудования и рекомендаций изготовителя. Одно измерение менее информативно, чем тенденция. Снижающаяся тенденция, особенно после влажного сезона или изменения режима работы объекта, требует расследования.

Персонал по безопасности также должен обеспечить соответствие методов очистки конструкции оборудования. Использование неконтролируемого сжатого воздуха может перераспределять проводящую пыль, тогда как влажные методы очистки могут внести именно ту влагу, которой изоляционная система предназначена противостоять. Процедуры блокировки/маркировки, время разряда, ограничения доступа и требования к квалифицированному персоналу остаются обязательными при любом открытии отсеков трансформатора.

Более надёжное решение начинается до подачи напряжения

Сухой трансформатор VPI обеспечивает значимую защиту для объектов, где влажность неизбежна, но надёжность распределения электроэнергии не может быть поставлена под угрозу. Вакуумная пропитка под давлением укрепляет систему изоляции обмоток, уменьшая пути проникновения влаги, повышая механическую стабильность и ограничивая поглощение загрязнений. Эти преимущества особенно ценны в промышленных условиях, где простои одновременно влияют на производство, безопасность и бюджеты технического обслуживания.

Тем не менее влагостойкость не является одной характеристикой продукта. Она является результатом подходящей конструкции трансформатора, документированного контроля производства, правильного выбора корпуса, дисциплинированного монтажа и постоянного мониторинга состояния. Jinshida Electric Power Technology Co., Ltd. применяет этот более широкий подход к оборудованию для передачи и распределения электроэнергии, сочетая инженерную поддержку, контролируемые производственные процессы и ориентированный на качество сервис для промышленных, инфраструктурных, сетевых и энергетических объектов на основе возобновляемых источников.

Для групп качества и безопасности наиболее полезный критерий принятия решений прост: выбирайте оборудование, система изоляции которого соответствует реальным условиям, проверяйте доказательства, подтверждающие его экологические характеристики, и обслуживайте установку так, чтобы влажность никогда не стала незаметным путём к электрическому риску.
