Quando um Transformador Seco Trifásico é Adequado para Uso Interno?

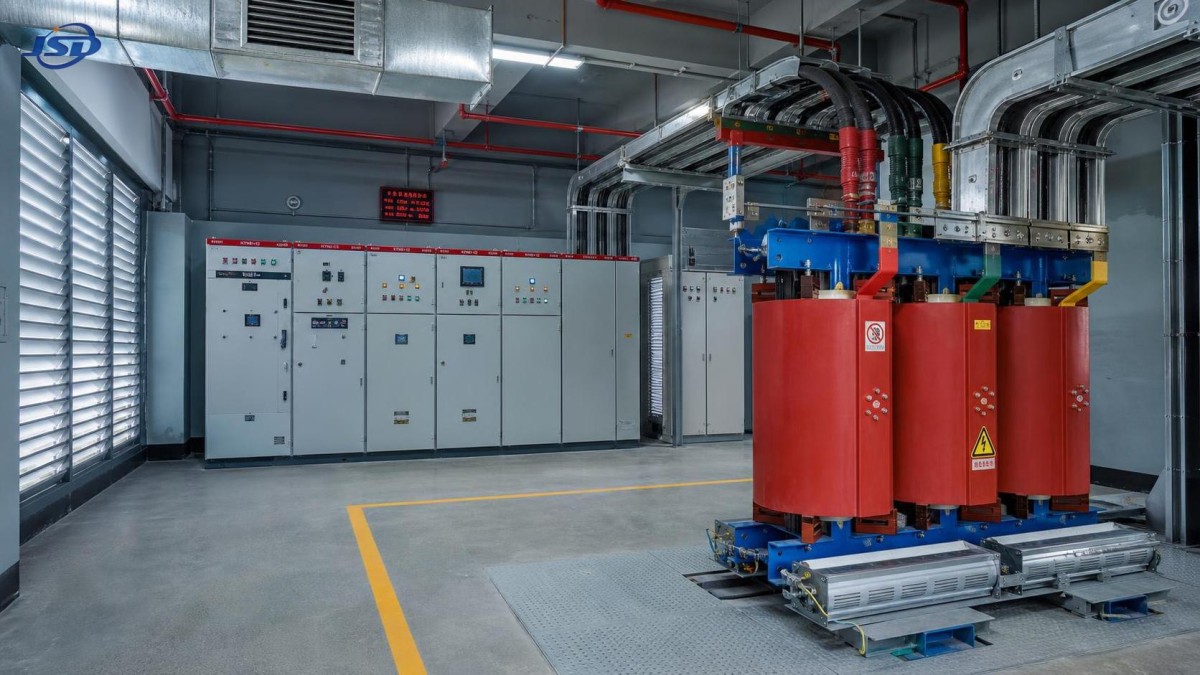

Um transformador seco trifásico é frequentemente a resposta prática quando um projeto necessita de equipamentos de distribuição de média ou baixa tensão dentro de um edifício e não pode aceitar a carga adicional de gestão de incêndio associada ao óleo isolante. Isso não significa que os equipamentos do tipo seco sejam automaticamente adequados para todas as subestações internas. A decisão depende do regime elétrico, do volume disponível na sala, das condições ambientais, do acesso para instalação e manutenção e das normas aplicáveis ao local.

Para os gestores de projeto, a questão central não é simplesmente “tipo seco ou imerso em óleo?”. É saber se o transformador pode operar com a carga prevista sem elevação excessiva de temperatura, se a sala consegue dissipar as suas perdas e se o projeto selecionado atende aos requisitos de segurança e continuidade do projeto. Uma boa solução interna é um conjunto coordenado: transformador, invólucro, percurso de ventilação, sistema de proteção, disposição dos cabos e plano de operação.

Situações internas em que o tipo seco faz mais sentido

Os transformadores do tipo seco utilizam sistemas de isolamento a ar ou sólido, em vez de um tanque preenchido com líquido. Em projetos internos, essa característica é especialmente valiosa quando a liberação de líquido inflamável criaria um problema complexo de projeto. Torres comerciais, hospitais, instalações de dados, edifícios de transporte, escolas, oficinas de produção e infraestruturas públicas geralmente dão grande importância à separação contra incêndio, às rotas de evacuação e ao controlo de riscos da sala de equipamentos. Nesses ambientes, instalar uma unidade do tipo seco próxima da carga pode simplificar a configuração geral da distribuição, desde que as condições térmicas sejam tratadas adequadamente.

Também são adequados para edifícios onde o acesso para manutenção de rotina é limitado. Não há nível de óleo isolante a inspecionar, programa de amostragem de líquido nem sistema de contenção de óleo a coordenar. Isso reduz algumas tarefas de manutenção, embora nunca deva ser interpretado como operação sem manutenção. O acúmulo de poeira, conexões soltas, sinais de deterioração do isolamento, ruído anormal, obstrução do ar de arrefecimento e o histórico de alarmes de temperatura ainda exigem atenção.

Outro caso favorável é um projeto com percursos curtos de cabos secundários. Instalar um transformador seco trifásico numa sala elétrica próxima de um grande centro de carga pode reduzir o comprimento dos cabos, a queda de tensão e a complexidade da instalação a jusante. Essa abordagem é comum em instalações de vários andares, grandes salas mecânicas e edifícios industriais com cargas de processo concentradas. O benefício deve ser ponderado em relação ao espaço necessário ao redor da unidade para acesso seguro e fluxo de ar de arrefecimento.

O uso interno não é sinónimo de um ambiente limpo de escritório. Um projeto do tipo seco pode atender aplicações industriais, mas a atmosfera real é importante. Poeira fina condutiva, vapores químicos, ar carregado de sal que entra pelas aberturas de ventilação, humidade elevada e condensação recorrente podem comprometer o desempenho do isolamento. Nesses casos, a equipa do projeto deve avaliar a proteção do invólucro, a construção do isolamento, a estratégia de filtragem, a pressurização da sala quando apropriado e a frequência de limpeza. Um transformador adequado para uma sala elétrica controlada pode ser inadequado ao lado de uma linha de processo aberta.

A segurança contra incêndio é uma vantagem, não um substituto para o projeto da sala

A ausência de óleo é um motivo importante para considerar o tipo seco em ambientes internos, particularmente onde o risco de incêndio, o controlo de derramamentos ou os requisitos de seguro influenciam as decisões de configuração. Contudo, um transformador ainda contém condutores energizados e gera calor. As terminações de cabos, interfaces com aparelhagem de manobra, dispositivos de proteção, distâncias de segurança, barreiras resistentes ao fogo, acesso de emergência e sistemas de deteção devem ser projetados como um sistema. O código de construção aplicável, o código elétrico, os requisitos da concessionária e as orientações da seguradora podem influenciar a configuração final da sala.

Também é importante distinguir entre o menor risco relacionado a líquidos e uma alegação generalizada de desempenho à prova de fogo. As construções de resina moldada e do tipo seco ventilado têm características diferentes, e a sua adequação deve ser avaliada em relação aos requisitos de desempenho contra incêndio declarados pelo projeto, e não presumida pela palavra “seco”. Os documentos de aquisição devem solicitar as evidências de ensaio relevantes e confirmar quais normas o equipamento instalado deve atender.

Para instalações que permanecem ocupadas durante uma investigação de falha elétrica ou uma paragem para manutenção, o valor prático do tipo seco frequentemente reside na contenção de riscos e na instalação mais fácil. No entanto, uma sala de transformador subdimensionada ou mal ventilada pode criar o seu próprio problema de fiabilidade. O calor geralmente é a restrição de projeto mais imediata.

Verifique o percurso do calor antes de aprovar o equipamento

Todo transformador produz perdas em vazio e sob carga. Num equipamento imerso em óleo, o líquido e a configuração dos radiadores desempenham um papel central na transferência de calor. Um transformador do tipo seco depende fortemente do ar circundante e, conforme o seu projeto, de ventilação natural ou forçada. Portanto, a sala torna-se parte do sistema de arrefecimento.

Um erro frequente em projetos é reservar uma sala elétrica compacta, selecionar um transformador tardiamente no projeto e assumir que apenas portas com venezianas resolverão o problema térmico. Talvez não resolvam. O calor pode recircular de uma saída para uma entrada; o ar quente pode ficar retido acima do transformador; os tratamentos acústicos podem restringir involuntariamente o fluxo de ar; e uma sala compartilhada com aparelhagem de manobra pode ter uma carga térmica combinada muito maior do que o esperado.

A análise do projeto deve identificar as perdas do transformador fornecidas pelo fabricante, a carga máxima prevista, as dimensões da sala, a faixa de temperatura ambiente, a altitude, o percurso de ventilação e o calor libertado pelos equipamentos adjacentes. A ventilação natural pode funcionar em algumas configurações, mas exige um percurso confiável para que o ar frio entre pela parte inferior e o ar quente saia pela parte superior. A extração mecânica pode ser necessária quando a sala é interna, quando o ar exterior é limitado ou quando as condições de temperatura ambiente no verão são exigentes. Qualquer requisito de alarme de falha de ventilador ou monitorização de temperatura deve ser integrado à filosofia operacional da instalação.

A altitude também merece atenção. O ar menos denso remove o calor com menor eficácia, portanto um transformador instalado em altitude pode exigir uma revisão das premissas de potência nominal ou arrefecimento. Este não é um detalhe a deixar para o comissionamento no local. Deve ser tratado durante a seleção técnica, juntamente com a temperatura ambiente e o ciclo de serviço esperados.

O perfil de carga é mais importante do que a capacidade nominal isoladamente

Um transformador pode parecer adequadamente dimensionado num simples quadro de cargas conectadas e ainda assim enfrentar condições operacionais difíceis. Variadores de velocidade, retificadores, sistemas UPS, máquinas de solda, cargas associadas a arco e outros equipamentos não lineares podem introduzir correntes harmónicas. Essas correntes podem aumentar o aquecimento nos enrolamentos e nas conexões. Perfis de carga com variações rápidas também podem afetar os ciclos térmicos. A questão correta não é apenas quantos quilovolt-amperes o edifício necessita, mas qual é realmente o comportamento da carga ao longo do tempo.

Durante a coordenação do projeto, solicite a maior carga contínua, as premissas de diversidade, a carga futura prevista, as correntes de partida dos principais motores, as configurações de correção do fator de potência e as informações sobre harmónicas dos fornecedores de equipamentos críticos. Quando o regime de harmónicas for relevante, a especificação do transformador poderá precisar abordá-lo diretamente, em vez de depender de uma seleção padrão. Sensores de temperatura e monitorização podem fornecer visibilidade operacional útil, mas não corrigem uma incompatibilidade entre a carga e o projeto do transformador.

O ruído é outra questão interna que tende a surgir tardiamente. O som do transformador pode ser aceitável numa instalação industrial, mas indesejável perto de escritórios, áreas de pacientes, salas de aula, residências ou estúdios. A acústica da sala, os percursos de vibração transmitida pela estrutura, os detalhes de montagem e a localização das aberturas de ventilação devem ser considerados antes da definição da construção. Afastar a sala do transformador uma curta distância de espaços sensíveis pode ser mais eficaz do que tentar soluções acústicas dispendiosas posteriormente.

Quando uma alternativa imersa em óleo pode ser a melhor escolha de engenharia

O tipo seco nem sempre é a solução preferida apenas porque o equipamento está em ambiente interno. Potências mais elevadas, volume limitado da sala, condições térmicas severas ou uma instalação em que a colocação externa seja viável podem levar a equipa a optar por um transformador imerso em óleo com as disposições civis, de incêndio e de contenção adequadas. A decisão deve refletir a configuração de todo o ciclo de vida, e não uma única característica do equipamento.

Por exemplo, um esquema de distribuição primária pode utilizar um Transformador de Distribuição de Potência Imerso em Óleo de 33kV externo ou numa subestação dedicada, enquanto unidades do tipo seco são instaladas mais profundamente no interior da instalação, próximas dos centros de carga secundários. Isso não é uma contradição. Frequentemente é uma divisão de funções sensata: uma tecnologia de transformador dá suporte à estratégia de distribuição de entrada, enquanto outra atende à segurança interna, à proximidade e à integração com o edifício. O nível de tensão, a capacidade, o acesso para manutenção, a área disponível no local e os requisitos locais devem determinar esse limite.

Por outro lado, um transformador do tipo seco instalado ao ar livre sem proteção adequada pode enfrentar contaminação, exposição às condições climáticas e desafios térmicos que nunca fizeram parte da sua aplicação prevista. “Tipo seco” descreve a abordagem de isolamento e arrefecimento; não elimina a necessidade de adequar o equipamento ao ambiente.

Uma lista de verificação prática para aprovação pela equipa do projeto

Antes de liberar um transformador seco trifásico para fabrico, o gestor do projeto deve conseguir responder claramente a várias perguntas básicas:

• A tensão, potência nominal, grupo vetorial, impedância, configuração de derivações e nível de isolamento do transformador estão coordenados com o estudo da rede e o projeto de proteção?
• A condição ambiental interna real foi definida, incluindo temperatura, altitude, poeira, humidade e possíveis contaminantes corrosivos?
• A sala possui espaço físico suficiente para arrefecimento, curvatura dos cabos, manutenção segura, elevação e futura substituição?
• Um cálculo de ventilação ou uma avaliação térmica considerou as perdas do transformador juntamente com a aparelhagem de manobra, os equipamentos UPS e outras fontes de calor?
• As cargas não lineares, as condições de partida dos motores e a expansão prevista estão refletidas na decisão de potência nominal?
• Os requisitos de incêndio, acústica, sismos, invólucro e conformidade local foram documentados em vez de deixados como premissas gerais?
• A equipa de instalação consegue levar a unidade para dentro do edifício sem remover paredes acabadas, portas ou elementos estruturais?

O último ponto é surpreendentemente importante. Um transformador tecnicamente correto pode tornar-se um problema de cronograma se os percursos de transporte, os pontos de elevação, a carga no piso e as dimensões das portas forem ignorados. O acesso para substituição também merece consideração, especialmente em hospitais, instalações de transporte e instalações industriais de longa vida útil, onde a sala elétrica pode ser cercada por construções posteriores.

Seleção do equipamento como parte de todo o sistema elétrico

Uma instalação confiável de transformador interno normalmente resulta de uma coordenação de engenharia antecipada, e não de uma decisão tardia de aquisição. O fornecedor do equipamento necessita de uma especificação clara do regime de serviço; o projetista do edifício necessita de informações confiáveis sobre rejeição de calor e acesso; o engenheiro elétrico necessita de detalhes confirmados sobre impedância e proteção; e o operador necessita de acesso prático para monitorização e manutenção.

A Jinshida Electric Power Technology Co., Ltd. aborda a seleção de transformadores sob essa perspetiva de sistema. O seu trabalho na investigação, fabrico e aplicação de equipamentos de transmissão e distribuição é apoiado por equipas técnicas, processos de fabrico controlados e práticas de gestão da qualidade destinadas a fornecer suporte elétrico confiável em aplicações de rede, industriais, de novas energias e de infraestruturas. Para uma instalação interna, a conversa útil não se limita a uma potência nominal de catálogo. Deve incluir o ambiente da sala, as condições da rede, a coordenação da proteção, o comportamento previsto da carga e a documentação exigida para o projeto.

Um transformador seco trifásico é adequado para uso interno quando o seu método de arrefecimento, a construção do isolamento, o regime elétrico e o ambiente de instalação foram projetados para funcionar em conjunto. Se a sala puder gerir o calor, a carga for compreendida, os riscos ambientais forem controlados e os requisitos locais forem confirmados, o tipo seco pode ser uma escolha sólida e prática. Se alguma dessas condições permanecer incerta, resolva-a antes do pedido de compra — e não depois que o transformador chegar ao local.
