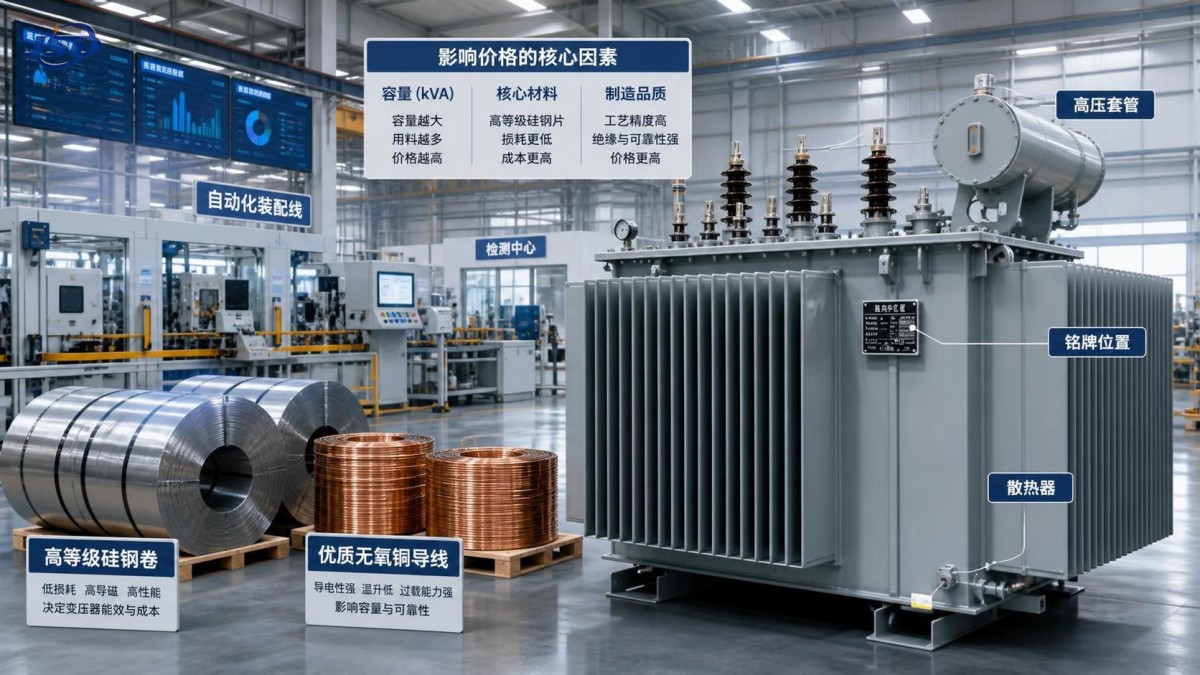

Что определяет цену распределительного силового трансформатора?

Для отдела закупок цена распределительного силового трансформатора редко сводится к простому расчету «стоимость за кВА». Номинальная мощность имеет значение, но это лишь часть более широкого технического и коммерческого уравнения. Два трансформатора с одинаковой номинальной мощностью могут существенно различаться по заявленной цене, поскольку они рассчитаны на разные системы напряжения, условия эксплуатации, требования к потерям, ограничения монтажа, стандарты и ожидаемый срок службы.

Поэтому практический вопрос заключается не в том, «какое предложение самое дешевое?», а в том, «какое предложение обеспечивает требуемые электрические характеристики, соответствие требованиям, надежность и ценность на протяжении жизненного цикла для данного проекта?». Это различие особенно важно в проектах, где замена трансформатора обходится дорого, незапланированные отключения создают риск для производства или потери энергии будут накапливаться в течение многих лет.

Понимание основных факторов ценообразования помогает покупателям сопоставлять поставщиков на равных условиях, выявлять предложения, в которых отсутствуют критически важные требования, и не платить за спецификации, не создающие реальной ценности в предполагаемом применении.

Мощность задает отправную точку, а не окончательную цену

Мощность трансформатора, обычно выражаемая в кВА или МВА, является наиболее заметным ценовым фактором. Более крупный агрегат, как правило, требует больше электротехнической стали для сердечника, проводникового материала, изоляции, конструкционной стали и производственного времени. Однако мощность не растет в строго линейной зависимости от цены. Использование материалов, конструкция охлаждения, схема обмоток, ограничения по транспортировке и производственные партии на заводе — все это влияет на конечную стоимость.

Например, трансформатор мощностью 1000 кВА не обязательно будет стоить ровно вдвое дороже агрегата мощностью 500 кВА. Некоторые элементы фиксированных затрат, включая испытания, документацию, интерфейсы защиты, корпуса и аксессуары, могут быть аналогичными для обоих типоразмеров. В то же время агрегаты большей мощности могут требовать более надежной системы охлаждения, более крупных вводов, повышенной способности выдерживать короткое замыкание или специальных условий транспортировки.

Покупателям также следует проверить, указана ли мощность для фактических условий эксплуатации. Температура окружающей среды, высота над уровнем моря, вентиляция, гармоническая нагрузка и профиль нагрузки могут потребовать снижения номинальной мощности. Более дешевый трансформатор, достигающий паспортной мощности только в благоприятных условиях, может оказаться менее экономичным, чем правильно подобранный агрегат большей мощности.

Класс напряжения и уровень изоляции являются важными факторами увеличения стоимости

Номинальные значения первичного и вторичного напряжения влияют не только на конфигурацию выводов. Более высокие классы напряжения требуют больших электрических зазоров, более надежной координации изоляции, соответствующим образом рассчитанных вводов или кабельных оконцевателей, а также более строгих диэлектрических испытаний. Требуемый уровень выдерживаемого грозового импульса и уровень выдерживаемого напряжения промышленной частоты также могут существенно влиять на конструкцию изоляции.

Трансформатор, предназначенный для стандартной распределительной сети 10 кВ или 11 кВ, имеет иную проектную основу, чем трансформатор, заданный для системы более высокого напряжения или сети с жесткими условиями перенапряжений. В закупочной документации следует четко указать:

• Номинальные значения высокого и низкого напряжения;
• Частоту сети;
• Схему нейтрали и способ заземления;
• Требуемый диапазон регулирования ответвлений и тип переключателя ответвлений;
• Уровень изоляции и применимые требования к испытаниям;
• Ожидаемое воздействие перенапряжений, где это применимо.

Неоднозначные требования к напряжению и изоляции создают одну из наиболее распространенных проблем при подготовке предложений: поставщики могут указывать цены на технически разные изделия под одним и тем же общим описанием. Сравнение, основанное только на мощности и номинальном напряжении, может скрывать существенные различия в диэлектрических запасах и пригодности оборудования.

Материал сердечника влияет как на цену покупки, так и на эксплуатационные затраты

Сердечник трансформатора является одним из важнейших компонентов с точки зрения стоимости и производительности. Его конструкция определяет значительную часть потерь холостого хода, возникающих всякий раз, когда трансформатор находится под напряжением, даже при низкой нагрузке на стороне потребителя. Поскольку распределительные трансформаторы обычно остаются под напряжением длительное время, потери холостого хода заслуживают особого внимания при оценке жизненного цикла.

Марки материала сердечника, толщина пластин, магнитная индукция, конструкция стыков и точность изготовления влияют как на потери, так и на стоимость. Конструкция, оптимизированная для низких потерь холостого хода, может потребовать более качественной электротехнической стали, большего количества материала или большего сечения сердечника. Это может увеличить первоначальную цену, но снизить потери энергии в течение срока службы трансформатора.

Отделам закупок не следует принимать общие заявления, такие как «энергосберегающий трансформатор», без запроса гарантированных значений потерь и метода испытаний, используемого для их подтверждения. Обычно релевантным сравнением являются заявленные потери холостого хода и потери нагрузки при указанной рабочей температуре, а также ожидаемый коэффициент нагрузки проекта и местная стоимость электроэнергии.

Практическая оценка может использовать подход совокупной стоимости владения. Точный расчет различается у энергокомпаний, промышленных операторов или владельцев проектов, но принцип остается неизменным: назначить экономическую стоимость гарантированным потерям за ожидаемый период эксплуатации, а затем прибавить эту величину к закупочной цене. Во многих установках с непрерывной эксплуатацией самое низкое первоначальное предложение не является вариантом с наименьшей стоимостью после учета потерь.

Выбор проводника обмотки и спецификация потерь должны рассматриваться вместе

Медные и алюминиевые обмотки часто обсуждаются так, будто один вариант автоматически превосходит другой. На практике правильный выбор зависит от утвержденной конструкции, способа соединения, доступного пространства, уровня тока, тепловых требований и местных эксплуатационных стандартов. Медь обычно обладает более высокой проводимостью и позволяет создавать компактную конструкцию обмоток, тогда как алюминий может обеспечивать меньшую стоимость материала и по-прежнему широко применяется в правильно спроектированных трансформаторах.

Риск при закупке заключается не в самом материале проводника. Риск состоит в сравнении двух предложений без подтверждения эквивалентности их значений потерь, пределов превышения температуры, характеристик при коротком замыкании, конфигураций выводов и гарантийных обязательств.

Предложение с низкой ценой на основе алюминиевых обмоток может быть подходящим для проекта с высокой чувствительностью к стоимости, если оно отвечает всем требуемым критериям производительности. И наоборот, использование меди может быть обосновано при ограниченном пространстве, тяжелых механических нагрузках, необходимости соответствующей конструкции соединений или если это предписано техническим стандартом владельца. Ни один из этих вариантов не следует рассматривать как упрощенный критерий оценки качества.

Покупателям следует запросить подтверждение материала проводника, превышения температуры обмоток, гарантированного импеданса, допусков по потерям и способности выдерживать короткое замыкание. Эти элементы влияют не только на цену, но и на поведение системы и риск будущего технического обслуживания.

Сухие и масляные конструкции имеют различную структуру затрат

Система охлаждения и изоляции трансформатора является одной из наиболее очевидных причин, по которым агрегаты с аналогичной номинальной мощностью могут иметь очень разные цены. Масляные трансформаторы обычно выбирают для наружных подстанций, распределительных сетей энергокомпаний, промышленных площадок и применений, где важны компактные размеры и устоявшаяся практика эксплуатации. Их цена может включать такие элементы, как радиаторы, расширители, устройства сброса давления, указатели уровня масла, обработку масла и сопутствующие аксессуары защиты.

Сухие трансформаторы, включая конструкции с литой изоляцией, часто рассматриваются там, где ключевыми требованиями проекта являются пожарная безопасность, внутренняя установка, снижение рисков утечек и ограниченные возможности вентиляции. Они могут иметь более высокую первоначальную цену при эквивалентной мощности, особенно если заданы строгие требования к изоляции, корпусу, окружающей среде или низкому уровню шума. Однако экономика проекта может favor сухой тип, если он сокращает затраты на противопожарные конструкции, системы удержания масла или сложность внутреннего монтажа.

Для внутреннего распределительного помещения среднего напряжения такое решение, как трехфазный распределительный трансформатор сухого типа с литой изоляцией 11 кВ, может оцениваться не просто по сравнению с ценой покупки другого трансформатора, а с учетом совокупных затрат на противопожарное разделение, удержание масла, вентиляцию, строительные работы и доступ для технического обслуживания. Правильное сравнение проводится между комплексными вариантами установки, а не только между паспортными ценами оборудования.

Условия окружающей среды следует указывать на раннем этапе. Пыль, соляной туман, влажность, конденсация, коррозионно-активные газы, вибрация, сейсмическое воздействие, риск затопления и ограниченный воздушный поток могут влиять на корпус, класс изоляции, систему охлаждения и, следовательно, на цену.

Требования к энергоэффективности могут существенно изменить экономику

Ограничения по потерям становятся все более актуальными при закупке трансформаторов, особенно для объектов с большим количеством часов работы или владельцев, управляющих крупным парком установленного оборудования. Спецификация с более строгими ограничениями потерь может потребовать больше активных материалов, улучшенной электротехнической стали, проводников большего сечения или иной тепловой конструкции. Это может повысить производственные затраты поставщика, однако экономия энергии со временем способна превысить надбавку к цене.

Не существует универсального правила, согласно которому наивысший уровень эффективности всегда является лучшей покупкой. Ценность зависит от режима эксплуатации агрегата. Трансформатор, обслуживающий слабо нагруженную резервную систему, имеет иной профиль потерь, чем трансформатор, питающий непрерывно нагруженную промышленную линию, объект обработки данных, коммерческий комплекс, вспомогательную систему солнечной электростанции или фидер энергокомпании.

Перед заключением контракта покупателям следует запросить у поставщиков гарантированные потери холостого хода и потери нагрузки, а не только типовые значения. Также необходимо уточнить, соответствуют ли указанные потери требуемому местному стандарту или спецификации проекта. Если применяются нормативные требования, правила энергокомпании или маркировка энергоэффективности, следует проверять текущую версию и юрисдикцию, а не делать предположения.

Импеданс, переключение ответвлений и аварийная нагрузочная способность влияют на цену за пределами основных данных паспорта

Импеданс трансформатора часто рассматривается как стандартное значение паспорта, однако он имеет прямое значение для системы. Он влияет на ток короткого замыкания, регулирование напряжения, параллельную работу и координацию с распределительными устройствами и оборудованием защиты. Нестандартное требование к импедансу может потребовать изменения конструкции обмоток и повлиять как на стоимость, так и на срок поставки.

Требования к переключению ответвлений могут иметь аналогичный эффект. Переключатель ответвлений без возбуждения обычно достаточен там, где регулирование напряжения осуществляется редко и допустимы плановые отключения. Регулирование под нагрузкой вносит большую механическую и управляющую сложность, а его стоимость необходимо оценивать вместе с мониторингом, приводным механизмом, требованиями к техническому обслуживанию и ожидаемой частотой переключений.

При сравнении цен подтвердите, что все поставщики указали одинаковый диапазон ответвлений, шаги регулирования, группу соединения, допуск импеданса и требование к уровню тока короткого замыкания. Предложение, которое выглядит экономичным, может исключать дорогостоящие, но необходимые требования для стабильной работы в фактической распределительной сети.

Стандарты и испытания — это не только затраты на документацию

Требования соответствия влияют на выбор материалов, проектные запасы, объем испытаний, документацию и график завода. В зависимости от места реализации проекта и требований заказчика применимая база может включать IEC, IEEE, ANSI, национальные стандарты, спецификации энергокомпаний или технические графики, специфичные для проекта. Покупатель должен четко указать руководящие требования и не полагаться на общее утверждение вроде «международный стандарт».

Приемо-сдаточные испытания обычно ожидаются, однако специальные испытания могут увеличить стоимость и срок поставки. Примеры могут включать испытание грозовым импульсом, испытание на частичные разряды, испытание на превышение температуры, измерение уровня шума, подтверждение стойкости к короткому замыканию расчетными данными, сейсмическую квалификацию или испытания, требуемые конкретным стандартом владельца. Не для каждого применения необходимо каждое испытание, но каждое исключенное испытание должно быть осознанным решением о риске, а не незамеченным пробелом в предложении.

Качество документации также имеет значение. Чертежи, сертификаты испытаний, руководства, данные шильдика, схемы выводов, гарантии потерь, упаковочные документы и записи прослеживаемости поддерживают инспекцию, монтаж и дальнейшее управление активами. В работах для сетевой и инфраструктурной сферы неполная документация может задержать приемку, даже если физическое оборудование готово.

Аксессуары, конструкция корпуса и интерфейсы часто являются источниками скрытых различий

Многие споры по предложениям возникают потому, что сравнивался корпус трансформатора, но не была определена граница поставки. Покупателям следует проверять, включает ли указанная цена все требуемые аксессуары и интерфейсы, такие как:

• Вводы высокого и низкого напряжения, штепсельные соединители или кабельные коробки;
• Нейтральные выводы и выводы заземления;
• Контроль температуры, сигнализацию, вентиляторы и панели управления для сухих агрегатов;
• Устройства защиты, измерительные приборы, клапаны и аксессуары, связанные с маслом, для масляных агрегатов;
• Корпуса для внутренней или наружной установки с требуемой степенью защиты от проникновения;
• Противоконденсатные нагреватели, обогреватели пространства, шкафы зажимов и интерфейсы вспомогательного питания;
• Подъемные устройства, домкратные опоры, ролики, транспортные крепления и монтажное оборудование.

Ограничения по шуму заслуживают особого внимания в городских, коммерческих, медицинских, образовательных и внутренних применениях. Соответствие более низкому требованию по уровню шума может потребовать изменений конструкции, а не только установки акустического корпуса после изготовления. Аналогично, корпус, подходящий для чистого внутреннего электротехнического помещения, может быть недостаточным для влажной прибрежной площадки или запыленного промышленного цеха.

Индивидуальная разработка добавляет ценность только тогда, когда устраняет реальное эксплуатационное ограничение

Индивидуальная инженерная разработка может быть необходимой, но также является источником излишних затрат и более длительных сроков поставки. Специальные габариты, необычные сочетания напряжений, нестандартные векторные группы, схемы с двумя вторичными обмотками, ограниченные транспортные размеры, индивидуальные системы окраски, специальные компоновки выводов или пакеты мониторинга, специфичные для проекта, могут потребовать проектных работ и закупки нестандартных компонентов.

Задача покупателя — отделить необходимую индивидуализацию от вариаций, обусловленных предпочтениями. За требование обычно стоит платить, если оно обеспечивает безопасность, совместимость с сетью, соответствие монтажному пространству, выполнение обязательного стандарта или снижение измеримого эксплуатационного риска. Его следует пересмотреть, если оно лишь воспроизводит старую спецификацию без учета текущего проекта.

Стандартизированные конфигурации часто обеспечивают преимущества помимо закупочной цены: более предсказуемую поставку, более простое планирование запасных частей, более легкую техническую оценку и меньшую неопределенность при вводе в эксплуатацию. Когда индивидуализация неизбежна, ее следует зафиксировать на раннем этапе. Поздние изменения напряжения, уровня потерь, класса корпуса или интерфейсов могут повлиять на закупку материалов и график завода.

Условия цепочки поставок и условия доставки влияют на коммерческое предложение

Ценообразование трансформаторов чувствительно к доступности и стоимости электротехнической стали для сердечника, меди, алюминия, смолы, изоляционных материалов, вводов, переключателей ответвлений и компонентов управления. Фрахт, упаковка, валютные риски и требования страны назначения также могут оказывать существенное влияние, особенно для экспортных проектов или тяжелых агрегатов, требующих специальной транспортировки.

Корректное коммерческое сравнение должно определять базу предложения: поставка с завода, условия доставки на объект, включенная упаковка, внутренние перевозки, морской фрахт, страхование, таможенные обязательства, поддержка при вводе в эксплуатацию и гарантийное покрытие. Более низкая цена франко-завод может перестать быть более низкой после добавления логистики, обработки на площадке и стоимости отсутствующих аксессуаров.

Срок поставки следует рассматривать как технико-коммерческую переменную, а не как примечание. Поставщик может предложить короткий номинальный срок поставки, при этом завися от неподтвержденной доступности компонентов. Уточните, какие критически важные материалы уже доступны, какие документы для утверждения необходимы до начала производства, сколько времени займут испытания и инспекция, а также является ли дата поставки договорной или ориентировочной.

Как сравнивать предложения, не поощряя неполный объем поставки

Наиболее надежный метод — подготовить лист технического сравнения до проведения коммерческих переговоров. Сопоставьте предложение каждого поставщика с одинаковыми требуемыми значениями: мощность, напряжение, векторная группа, импеданс, потери, уровень изоляции, метод охлаждения, превышение температуры, стандарты, испытания, корпус, аксессуары, габариты, масса, условия поставки, гарантия и исключения.

Если после нормализации остаются существенные ценовые различия, покупателям следует попросить поставщиков объяснить проектную основу, а не сразу требовать скидку. Разница может отражать лучшие характеристики потерь, более надежную изоляцию, более широкий комплект аксессуаров или просто недопонимание спецификации. Каждый результат требует различной реакции.

Самая низкая цена часто является сигналом для проверки, а не решением

Низкое предложение может быть коммерчески обоснованным, особенно если поставщик имеет стандартизированное производство, эффективное снабжение или подходящую местную логистику. Однако оно должно инициировать тщательную проверку, если его цена существенно ниже сопоставимых предложений. Основные вопросы заключаются в том, включены ли все обязательные технические требования, гарантированы ли потери, ясны ли обязательства по испытаниям и может ли поставщик документально подтвердить производственные возможности и возможности контроля качества.

При закупке распределительного силового трансформатора в конечном итоге приобретается долговечный электротехнический актив, который будет находиться между источником питания и поддерживаемой им эксплуатацией. Первоначальная закупочная цена видна в заказе. Стоимость потерь, отключений, несоответствия требованиям, задержки поставки и сложной замены возникает позднее, часто в другой статье бюджета.

Поэтому грамотные закупочные решения начинаются с точной технической базы, используют стоимость жизненного цикла там, где это обосновано условиями эксплуатации, и рассматривают сравнение предложений как инженерную задачу наряду с коммерческой. Именно так покупатели превращают цену трансформатора из одного числа в обоснованное проектное решение.
