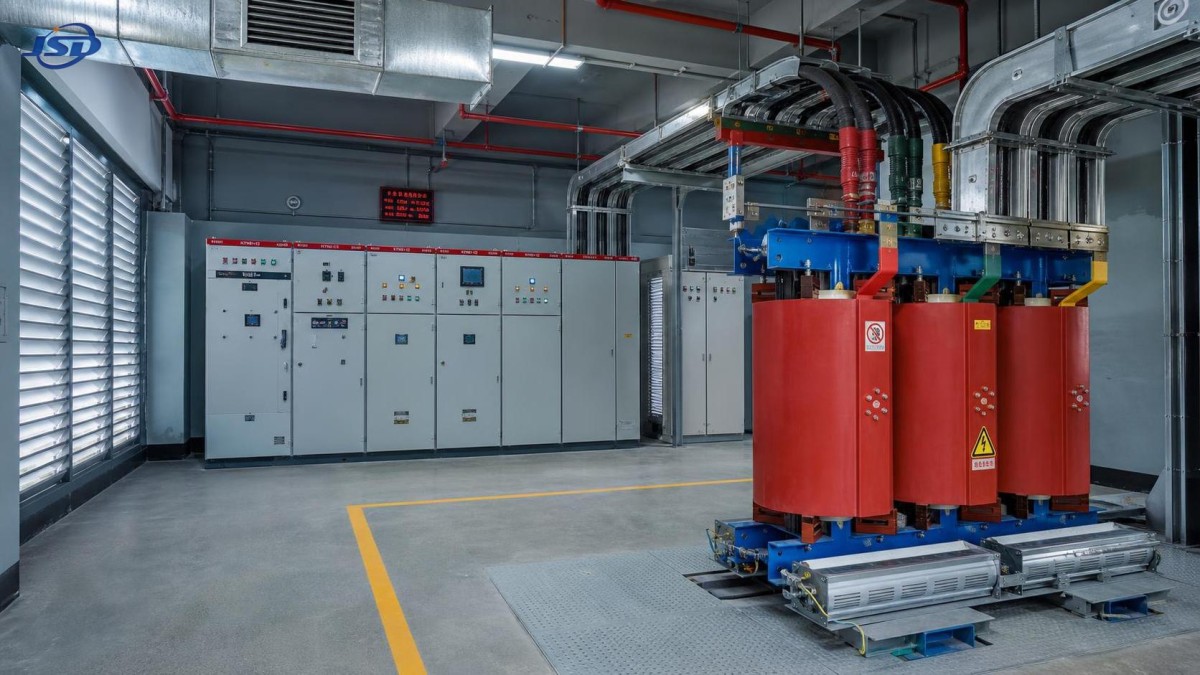

متى يكون المحول الجاف ثلاثي الطور مناسبًا للاستخدام الداخلي؟

متى يكون المحول الجاف ثلاثي الطور مناسبًا للاستخدام الداخلي؟

غالبًا ما يكون المحول الجاف ثلاثي الطور هو الحل العملي عندما يحتاج المشروع إلى معدات توزيع بجهد متوسط أو منخفض داخل مبنى ولا يمكنه تحمل أعباء إضافية لإدارة الحرائق المرتبطة بزيت العزل. لكن هذا لا يعني أن المعدات الجافة مناسبة تلقائيًا لكل محطة فرعية داخلية. يعتمد القرار على الواجب الكهربائي، وحجم الغرفة المتاح، والظروف المحيطة، وإمكانية الوصول للتركيب والصيانة، والقواعد المطبقة في الموقع.

بالنسبة لمديري المشاريع، لا يقتصر السؤال الأساسي على «النوع الجاف أم المغمور بالزيت؟». بل يتمثل في ما إذا كان المحول يستطيع العمل عند الحمل المقصود دون ارتفاع مفرط في درجة الحرارة، وما إذا كانت الغرفة تستطيع إزالة فاقده الحراري، وما إذا كان التصميم المختار يفي بمتطلبات السلامة واستمرارية التشغيل للمشروع. والحل الداخلي الجيد هو منظومة متناسقة تشمل المحول، والغلاف، ومسار التهوية، ونظام الحماية، وترتيب الكابلات، وخطة التشغيل.

الحالات الداخلية التي يكون فيها النوع الجاف هو الخيار الأنسب

تستخدم المحولات الجافة أنظمة عزل هوائية أو صلبة بدلًا من خزان مملوء بالسائل. وفي المشاريع الداخلية، تكون هذه الخاصية ذات قيمة خاصة عندما يؤدي تسرب سائل قابل للاشتعال إلى مشكلة تصميمية معقدة. وغالبًا ما تولي الأبراج التجارية والمستشفيات ومرافق البيانات ومباني النقل والمدارس وورش الإنتاج والبنية التحتية العامة اهتمامًا كبيرًا بالفصل ضد الحرائق ومسارات الإخلاء والتحكم في مخاطر غرف المعدات. في هذه البيئات، يمكن أن يؤدي وضع وحدة جافة بالقرب من الحمل إلى تبسيط تخطيط التوزيع العام، بشرط معالجة الظروف الحرارية بصورة مناسبة.

وهي مناسبة أيضًا للمباني التي يكون فيها الوصول للصيانة الدورية محدودًا. فلا يوجد مستوى لزيت العزل يحتاج إلى فحص، ولا برنامج لأخذ عينات السوائل، ولا ترتيبات لاحتواء الزيت ينبغي تنسيقها. وهذا يقلل بعض مهام الصيانة، إلا أنه لا ينبغي أبدًا تفسيره على أنه تشغيل بلا صيانة. فلا تزال هناك حاجة إلى الاهتمام بتراكم الغبار، والوصلات المرتخية، وعلامات تدهور العزل، والضوضاء غير الطبيعية، وانسداد هواء التبريد، وسجل إنذارات درجة الحرارة.

ومن الحالات الملائمة الأخرى المشاريع ذات مسارات كابلات ثانوية قصيرة. إذ يمكن لوضع محول جاف ثلاثي الطور في غرفة كهربائية قريبة من مركز حمل كبير أن يقلل طول الكابلات وهبوط الجهد وتعقيد التركيب في المراحل اللاحقة. ويشيع هذا النهج في المنشآت متعددة الطوابق، وغرف المعدات الميكانيكية الكبيرة، والمباني الصناعية ذات أحمال العمليات المركزة. ويجب موازنة هذه الفائدة مع المساحة المطلوبة حول الوحدة للوصول الآمن وتدفق هواء التبريد.

لا يعني الاستخدام الداخلي بالضرورة بيئة مكتبية نظيفة. فقد يخدم التصميم الجاف التطبيقات الصناعية، لكن طبيعة الجو الفعلية مهمة. إذ يمكن للغبار الناعم الموصل للكهرباء، والأبخرة الكيميائية، والهواء المحمل بالأملاح الداخل عبر فتحات التهوية، والرطوبة العالية، والتكاثف المتكرر، أن تضعف جميعها أداء العزل. وفي هذه الحالات، ينبغي لفريق المشروع تقييم حماية الغلاف، وبنية العزل، واستراتيجية الترشيح، وضغط الغرفة عند الاقتضاء، وتكرار التنظيف. وقد يكون المحول المناسب لغرفة كهربائية محكومة غير مناسب بجوار خط إنتاج مفتوح.

السلامة من الحرائق ميزة وليست بديلًا عن تصميم الغرفة

يعد غياب الزيت سببًا رئيسيًا للنظر في النوع الجاف داخل المباني، لا سيما عندما تؤثر مخاطر الحريق أو التحكم في الانسكابات أو متطلبات التأمين في قرارات التخطيط. ومع ذلك، لا يزال المحول يحتوي على موصلات مكهربة ويولد حرارة. ويجب تصميم نهايات الكابلات، وواجهات معدات المفاتيح، وأجهزة الحماية، والخلوصات، والحواجز المقاومة للحريق، والوصول في حالات الطوارئ، وترتيبات الكشف، كنظام متكامل. وقد تؤثر جميعًا قوانين البناء السارية، والقوانين الكهربائية، ومتطلبات شركة المرافق، وإرشادات شركة التأمين في التكوين النهائي للغرفة.

ومن المهم أيضًا التمييز بين انخفاض المخاطر المرتبطة بالسوائل والادعاء العام بأن الأداء مقاوم للحريق. فالبنى المصبوبة بالراتنج والبنى الجافة المهواة لها خصائص مختلفة، وينبغي تقييم مدى ملاءمتها وفق متطلبات أداء الحريق المحددة للمشروع، لا افتراضها من كلمة «جاف». وينبغي أن تطلب وثائق الشراء أدلة الاختبارات ذات الصلة وأن تؤكد المعايير التي يجب أن تستوفيها المعدات المركبة.

بالنسبة للمرافق التي تظل مشغولة أثناء التحقيق في عطل كهربائي أو خلال توقف الصيانة، غالبًا ما تكمن القيمة العملية للنوع الجاف في احتواء المخاطر وسهولة اختيار موقعه. ومع ذلك، يمكن لغرفة محول صغيرة السعة أو سيئة التهوية أن تسبب مشكلة موثوقية بحد ذاتها. وعادةً ما تكون الحرارة هي القيد التصميمي الأكثر إلحاحًا.

تحقق من مسار الحرارة قبل اعتماد المعدات

ينتج كل محول فاقدًا في حالة اللاحمل وفاقدًا تحت الحمل. وفي الوحدة المغمورة بالزيت، يؤدي ترتيب السائل والمشعاع دورًا محوريًا في نقل الحرارة. أما المحول الجاف فيعتمد بدرجة كبيرة على الهواء المحيط، وبحسب تصميمه، على التهوية الطبيعية أو القسرية. لذلك تصبح الغرفة جزءًا من نظام التبريد.

من الأخطاء الشائعة في المشاريع تخصيص غرفة كهربائية صغيرة، واختيار المحول في مرحلة متأخرة من التصميم، وافتراض أن الأبواب المزودة بشبكات تهوية وحدها ستحل المشكلة الحرارية. وقد لا يكون ذلك صحيحًا. فقد يعاد تدوير الحرارة من مخرج الهواء إلى مدخله؛ وقد ينحصر الهواء الساخن فوق المحول؛ وقد تقيد المعالجات الصوتية تدفق الهواء دون قصد؛ وقد تكون الغرفة المشتركة مع معدات المفاتيح ذات حمل حراري إجمالي أعلى بكثير مما هو متوقع.

ينبغي أن تحدد مراجعة التصميم فاقد المحول المقدم من الشركة المصنعة، وأقصى حمل متوقع، وأبعاد الغرفة، ونطاق درجة الحرارة المحيطة، والارتفاع، ومسار التهوية، والحرارة المنبعثة من المعدات المجاورة. ويمكن أن تنجح التهوية الطبيعية في بعض التخطيطات، لكنها تتطلب مسارًا موثوقًا لدخول الهواء البارد من الأسفل وخروج الهواء الدافئ من الأعلى. وقد يلزم شفط ميكانيكي عندما تكون الغرفة داخلية، أو يكون الهواء الخارجي محدودًا، أو تكون الظروف المحيطة في الصيف صعبة. ويجب دمج أي متطلبات لإنذار تعطل المروحة أو مراقبة درجة الحرارة ضمن فلسفة تشغيل المنشأة.

يستحق الارتفاع عن سطح البحر الاهتمام أيضًا. فالهواء الأقل كثافة يزيل الحرارة بكفاءة أقل، ولذلك قد يحتاج المحول المركب على ارتفاع إلى مراجعة افتراضات التصنيف أو التبريد. وهذه ليست تفصيلة ينبغي تأجيلها إلى التشغيل التجريبي في الموقع. بل يجب طرحها أثناء الاختيار الفني، إلى جانب درجة الحرارة المحيطة المتوقعة ودورة التشغيل.

نمط الحمل أهم من قدرة لوحة البيانات وحدها

قد يبدو المحول ذا تصنيف مناسب في جدول بسيط للأحمال الموصولة، ومع ذلك يواجه ظروف تشغيل صعبة. فقد تُدخل محركات السرعة المتغيرة، والمقومات، وأنظمة UPS، وآلات اللحام، والأحمال المرتبطة بالقوس الكهربائي، وغيرها من المعدات غير الخطية، تيارات توافقية. ويمكن لهذه التيارات أن تزيد التسخين في الملفات والوصلات. كما يمكن لأنماط الأحمال المتغيرة بسرعة أن تؤثر في الدورات الحرارية. والسؤال الصحيح لا يقتصر على عدد الكيلوفولت أمبير الذي يحتاجه المبنى، بل على الشكل الفعلي للحمل بمرور الوقت.

أثناء تنسيق التصميم، اطلب أكبر حمل مستمر، وافتراضات التنوع، والحمل المستقبلي المتوقع، وتيارات بدء التشغيل للمحركات الرئيسية، وترتيبات تصحيح معامل القدرة، ومعلومات التوافقيات من موردي المعدات الحيوية. وعندما يكون تأثير التوافقيات جوهريًا، قد تحتاج مواصفات المحول إلى معالجته مباشرة بدلًا من الاعتماد على اختيار قياسي. ويمكن لمستشعرات الحرارة والمراقبة أن توفر رؤية تشغيلية مفيدة، لكنها لا تصحح عدم التوافق بين الحمل وتصميم المحول.

الضوضاء مسألة داخلية أخرى تميل إلى الظهور في وقت متأخر. فقد يكون صوت المحول مقبولًا في مصنع صناعي، لكنه غير مقبول بالقرب من المكاتب أو مناطق المرضى أو الفصول الدراسية أو المساكن أو الاستوديوهات. وينبغي مراعاة صوتيات الغرفة ومسارات الاهتزاز المنقول عبر الهيكل وتفاصيل التثبيت وموقع فتحات التهوية قبل تثبيت أعمال البناء. وقد يكون نقل غرفة المحول مسافة قصيرة بعيدًا عن الأماكن الحساسة أكثر فعالية من محاولة تنفيذ معالجات صوتية مكلفة لاحقًا.

متى يكون البديل المغمور بالزيت خيارًا هندسيًا أفضل

ليس النوع الجاف هو الحل المفضل دائمًا لمجرد أن المعدات موجودة داخل المبنى. فقد تقود التصنيفات الأعلى، أو حجم الغرفة المحدود، أو الظروف الحرارية القاسية، أو التركيب الذي يكون فيه الوضع الخارجي ممكنًا، الفريق نحو محول مغمور بالزيت مع تدابير مدنية ومكافحة حريق واحتواء مناسبة. وينبغي أن يعكس القرار ترتيبات دورة الحياة الكاملة بدلًا من خاصية واحدة للمعدات.

فعلى سبيل المثال، قد يستخدم مخطط توزيع أولي محول توزيع قدرة مغمور بالزيت بجهد 33kV في الخارج أو في محطة فرعية مخصصة، بينما توضع الوحدات الجافة في مواقع أعمق داخل المنشأة قرب مراكز الأحمال الثانوية. وهذا ليس تناقضًا. بل هو غالبًا تقسيم منطقي للمهام: فتدعم تقنية محول واحدة استراتيجية التوزيع الوارد، بينما تعالج الأخرى السلامة الداخلية والقرب والتكامل مع المبنى. وينبغي أن يحدد مستوى الجهد والسعة وإمكانية الوصول للصيانة ومساحة الموقع والمتطلبات المحلية هذا الحد الفاصل.

وعلى العكس، قد يواجه المحول الجاف المركب في الخارج دون حماية مناسبة التلوث والتعرض للعوامل الجوية والتحديات الحرارية التي لم تكن ضمن تطبيقه المقصود أصلًا. يصف «النوع الجاف» نهج العزل والتبريد، لكنه لا يلغي ضرورة مواءمة المعدات مع البيئة.

قائمة تحقق عملية لاعتماد فريق المشروع

قبل إصدار محول جاف ثلاثي الطور للتصنيع، ينبغي أن يكون مدير المشروع قادرًا على الإجابة بوضوح عن عدة أسئلة أساسية:

• هل جهد المحول وتصنيفه ومجموعة المتجهات والممانعة وترتيب المآخذ ومستوى العزل منسقة مع دراسة الشبكة وتصميم الحماية؟
• هل تم تحديد ظروف البيئة الداخلية الفعلية، بما في ذلك درجة الحرارة والارتفاع والغبار والرطوبة والملوثات المسببة للتآكل المحتملة؟
• هل تتوفر في الغرفة خلوصات مادية كافية للتبريد وانحناء الكابلات والصيانة الآمنة والرفع والاستبدال المستقبلي؟
• هل أخذ حساب التهوية أو التقييم الحراري في الاعتبار فاقد المحول إلى جانب معدات المفاتيح ومعدات UPS ومصادر الحرارة الأخرى؟
• هل تنعكس الأحمال غير الخطية وظروف بدء المحركات والتوسع المتوقع في قرار التصنيف؟
• هل تم توثيق متطلبات الحريق والصوتيات والزلازل والغلاف والامتثال المحلي بدلًا من تركها كافتراضات عامة؟
• هل يستطيع فريق التركيب إدخال الوحدة إلى المبنى دون إزالة الجدران أو الأبواب أو العناصر الإنشائية المنتهية؟

النقطة الأخيرة مهمة على نحو مفاجئ. فقد يصبح المحول الصحيح تقنيًا مشكلة في الجدول الزمني إذا تم تجاهل مسارات النقل ونقاط الرفع وأحمال الأرضيات وأبعاد المداخل. ومن المفيد التفكير في إمكانية الوصول للاستبدال أيضًا، خاصة في المستشفيات ومرافق النقل والمصانع الصناعية طويلة العمر حيث قد تحيط بغرفة الكهرباء إنشاءات لاحقة.

اختيار المعدات كجزء من منظومة الطاقة الكاملة

يكون تركيب محول داخلي موثوق عادةً نتيجة للتنسيق الهندسي المبكر، وليس قرار شراء متأخرًا. يحتاج مورد المعدات إلى مواصفات واجب تشغيل واضحة؛ ويحتاج مصمم المبنى إلى معلومات موثوقة عن طرح الحرارة والوصول؛ ويحتاج المهندس الكهربائي إلى تفاصيل مؤكدة عن الممانعة والحماية؛ ويحتاج المشغل إلى مراقبة عملية وإمكانية وصول للصيانة.

تتعامل شركة جينشيدا لتكنولوجيا الطاقة الكهربائية المحدودة مع اختيار المحولات من منظور النظام هذا. ويدعم عملها في البحث والتصنيع وتطبيق معدات نقل وتوزيع الطاقة فرق فنية وعمليات تصنيع مضبوطة وممارسات لإدارة الجودة تهدف إلى توفير دعم طاقة موثوق عبر تطبيقات الشبكات والصناعة والطاقة الجديدة والبنية التحتية. وبالنسبة للتركيب الداخلي، لا ينبغي أن يقتصر النقاش المفيد على تصنيف الكتالوج. بل يجب أن يشمل بيئة الغرفة وظروف الشبكة وتنسيق الحماية وسلوك الحمل المتوقع والوثائق المطلوبة للمشروع.

يكون المحول الجاف ثلاثي الطور مناسبًا للاستخدام الداخلي عندما تكون طريقة تبريده وبنية عزله وواجبه الكهربائي وبيئة تركيبه مصممة للعمل معًا. وإذا كانت الغرفة قادرة على إدارة الحرارة، وكان الحمل مفهومًا، والمخاطر البيئية تحت السيطرة، والمتطلبات المحلية مؤكدة، فيمكن أن يكون النوع الجاف خيارًا قويًا وعمليًا. وإذا ظل أي من هذه الظروف غير مؤكد، فقم بحله قبل أمر الشراء، لا بعد وصول المحول إلى الموقع.
