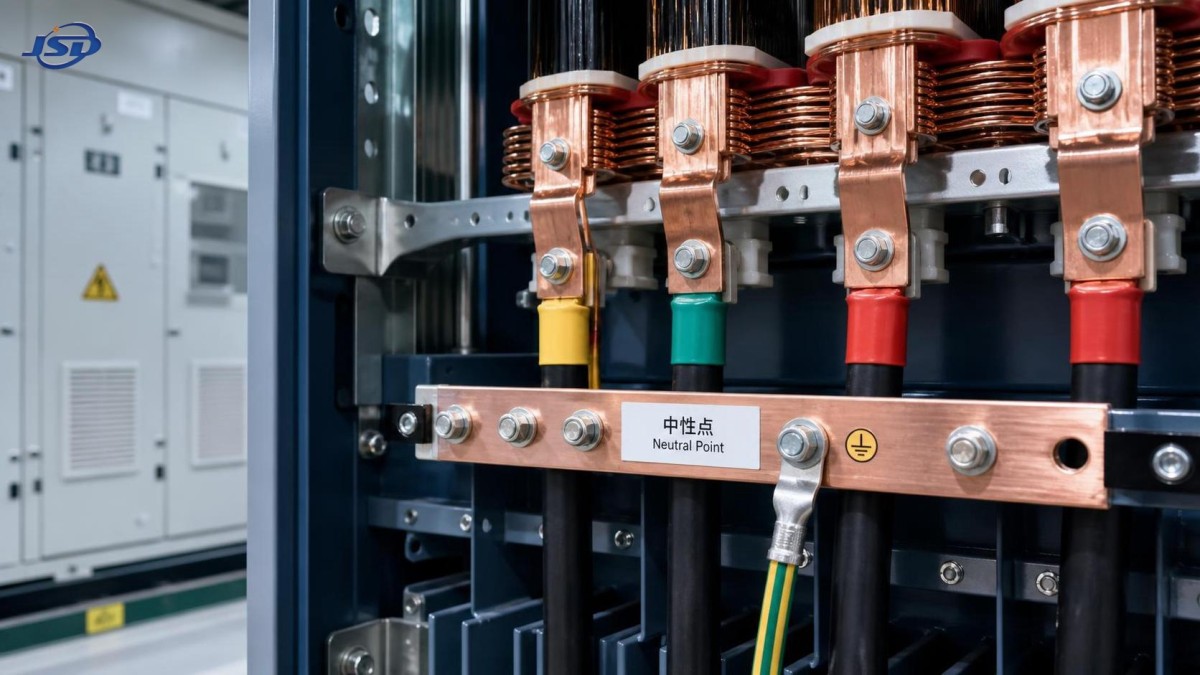

Когда трёхфазному распределительному трансформатору нужна нейтральная точка?

Трёхфазному распределительному трансформатору нейтральная точка необходима, когда низковольтная система должна питать нагрузки между фазой и нейтралью, создавать определённую опорную точку заземления или обеспечивать надёжное обнаружение и отключение замыканий на землю защитными устройствами. Это не является автоматическим требованием для каждой трёхфазной установки. Правильное решение зависит от схемы соединения обмоток трансформатора, типов подключённых нагрузок, схемы заземления и применимых местных электротехнических норм.

Практический вопрос редко заключается в том: «Есть ли у трансформатора нейтраль?» Более полезный вопрос: «Что должна выполнять вторичная распределительная система после трансформатора?» Например, электроснабжение здания 400/230 V обычно требует нейтрального проводника. Технологическая линия 400 V, питающая только двигатели, может в нём не нуждаться. Путаница между этими двумя случаями может привести к выбору неправильной группы соединения трансформатора, неэффективной схеме защиты или дорогостоящим изменениям после ввода в эксплуатацию.

Что фактически делает нейтральная точка

В трёхфазной четырёхпроводной системе нейтраль является общей опорной точкой для трёхфазных напряжений. Обычно она образуется от вторичной обмотки, соединённой звездой. В системе 400/230 V каждая цепь между фазой и нейтралью обеспечивает приблизительно 230 V, тогда как каждая цепь между фазами обеспечивает 400 V.

Нейтраль выполняет три отдельные функции, которые часто смешивают:

• Она питает однофазные нагрузки, подключённые между фазой и нейтралью.
• Она обеспечивает опорную точку для напряжения низковольтной системы.
• При преднамеренном заземлении она поддерживает обнаружение замыканий на землю и контролируемый путь тока повреждения.

Эти функции взаимосвязаны, но не идентичны. Система может иметь внутреннюю звёздную точку, но не распределять нейтральный проводник. Она также может иметь нейтральный проводник, соединённый с землёй в определённом месте в схеме TN. В проектных чертежах и концепции защиты оба аспекта должны быть чётко указаны.

Проще говоря: нейтральная точка нужна, когда установке требуется стабильная опорная точка между фазой и землёй, а также между фазой и нейтралью, а не просто потому, что имеются три фазы.

Когда трёхфазному распределительному трансформатору нужна нейтральная точка

Наиболее распространённый случай — смешанный низковольтный распределительный щит. Офисы, торговые объекты, общественные учреждения, жилые линии питания, больницы и многие коммерческие здания содержат освещение, розетки, системы управления, IT-оборудование, небольшие устройства UPS и вспомогательное однофазное оборудование HVAC. Эти нагрузки обычно распределяются между L1, L2 и L3 и подключаются к нейтрали. Поэтому низковольтная обмотка, соединённая звездой, с доступной нейтралью является стандартным решением.

Нейтраль также обычно требуется там, где система заземления основана на глухозаземлённой звёздной точке трансформатора. В системе TN соединение нейтральной точки с системой заземления у источника создаёт предсказуемый путь при замыкании фазы на землю. Этот путь помогает защитным устройствам срабатывать в пределах времени отключения, требуемого применимыми правилами монтажа. Точная схема — TN-S, TN-C-S, TT или IT — должна выбираться в соответствии с действующим стандартом и требованиями энергоснабжающей организации, а не предполагаться только по номинальному напряжению на шильдике трансформатора.

Другой случай — сеть со значительной несимметрией нагрузки. Идеальный баланс фаз редко встречается за пределами специализированных систем с двигателями. Группы освещения, розеточные цепи, однофазные зарядные устройства и электронные нагрузки вызывают различие фазных токов. Нейтраль проводит ток несимметрии. Без нейтрали такие нагрузки не могут питаться предусмотренным способом, а попытки создать искусственную опорную точку могут привести к нестабильному напряжению.

Существует ещё один аспект для установок с высоким уровнем нелинейных нагрузок. Импульсные источники питания, приводы с регулируемой скоростью, LED-освещение и оборудование для обработки данных могут создавать гармоники, кратные трём, особенно составляющие третьего порядка. В четырёхпроводной системе эти гармонические токи могут суммироваться в нейтрали вместо взаимной компенсации. Это не означает, что каждой установке требуется нейтраль увеличенного сечения, но означает, что расчёт сечения нейтрального проводника и оценка гармоник должны входить в проектную проверку.

Случаи, когда нейтраль может не требоваться

Трёхпроводная вторичная система может быть подходящей, когда все нагрузки ниже по сети подключены между фазами. Специализированная насосная станция, имеющая только трёхфазные асинхронные двигатели, пускатели двигателей и трансформаторы управления между линиями, может эффективно работать без распределённой нейтрали. То же может относиться к закрытой промышленной линии питания, обслуживающей сбалансированное трёхфазное нагревательное оборудование.

В таких обстоятельствах часто используются вторичные системы с соединением треугольником. Они не имеют естественной нейтральной точки для четырёхпроводного питания. Это может быть обоснованным инженерным решением, особенно когда важны непрерывность работы при определённых повреждениях обмоток или ограничение гармоник, кратных трём. Однако это не является способом избежать проектирования заземления. Система с соединением треугольником всё равно требует продуманной стратегии заземления и защиты от повреждений.

Не следует отказываться от нейтрали только потому, что текущий перечень нагрузок включает лишь двигатели. Распределительные системы имеют свойство изменяться. Будущая панель PLC, временное питание для строительства, охранное освещение, питание измерительных приборов или расширение офиса могут быстро превратить трёхпроводную установку в систему, требующую четырёх проводов. Если такое расширение достаточно предсказуемо, наличие подходящей нейтральной точки на трансформаторе может предотвратить сложную замену в дальнейшем.

Начинайте с перечня вторичных нагрузок, а не с номинала трансформатора

Трансформатор может иметь достаточную мощность в kVA, но всё равно быть неправильным выбором, если его вторичное соединение не соответствует архитектуре распределительной системы. Перед утверждением трёхфазного распределительного трансформатора проверьте фактические цепи, которые будут получать питание от главного низковольтного щита.

Не ограничивайтесь подключённой мощностью в kW. Определите цепи между фазой и нейтралью, ожидаемый коэффициент спроса, долю электронных нагрузок, резервные линии для будущего использования и способ отключения повреждений. Также подтвердите, является ли указанное значение 400 V межфазным напряжением, поскольку это часто вызывает путаницу. Система 400 V между фазами обычно соответствует примерно 230 V между фазой и нейтралью, однако допустимые номинальные напряжения и допуски должны соответствовать спецификации проекта и местным стандартам.

Схема соединения обмоток определяет доступные возможности

Обмотка, соединённая звездой, обеспечивает физическую нейтральную точку. Обмотка, соединённая треугольником, её не обеспечивает. Для многих распределительных задач выбирается схема с первичной обмоткой треугольником и вторичной обмоткой звездой, поскольку она предоставляет пригодную для использования низковольтную нейтраль и одновременно изолирует часть эффектов токов нулевой последовательности и гармоник, кратных трём, от вышестоящей сети. Группа соединения всё равно должна проверяться с учётом требований к параллельной работе, фазового сдвига, координации защиты и условий подключения энергоснабжающей организации.

Недостаточно указать в заказе «Dyn» или «вторичная обмотка звездой». Подтвердите, выведена ли нейтраль через ввод, рассчитана ли она на предполагаемый режим работы, как она будет заземлена и поддерживает ли конструкция трансформатора ожидаемый ток повреждения. Оборудование заземления нейтрали, если оно предусмотрено, является частью проектирования системы, а не второстепенным вопросом.

Для проекта 15 kV на 0.4 kV, предназначенного для городского распределения, коммерческих нагрузок или промышленного предприятия со смешанными вспомогательными нагрузками, вторичная нейтраль должна быть определена на однолинейной схеме до выбора оборудования. Такой вариант, как масляный силовой распределительный трансформатор 15kV/0.4kV, актуален, когда проекту требуется такое преобразование напряжения и конфигурация распределения, соответствующая профилю нагрузок ниже по сети. Указанный диапазон 30-5000 kVA охватывает очень разные области применения, поэтому схема нейтрали, группа соединения, требования к потерям, условия охлаждения и интерфейсы защиты всё равно требуют подтверждения для конкретного проекта.

Для объектов, где экологические факторы влияют на выбор оборудования, может быть доступен вариант с растительным маслом FR3. Это решение следует оценивать отдельно от вопроса нейтрали. Выбор жидкости может влиять на планирование пожарной безопасности и экологические мероприятия; он не определяет, требуется ли низковольтной сети четырёхпроводная вторичная система.

Заземление — область, в которой многие проекты допускают ошибки

Нейтральный проводник — это не то же самое, что защитный проводник заземления. В некоторых системах заземления они могут быть соединены в определённой точке источника, но ниже по сети выполняют разные функции. Использование нейтрали как неформальной замены защитному заземлению создаёт риски как для безопасности, так и для соответствия требованиям.

Требуемое сопротивление петли замыкания на землю, ожидаемый ток повреждения, характеристики защитных устройств и времена отключения должны проверяться как единая система. Глухозаземлённая нейтраль может обеспечивать высокий ток повреждения и быстрое срабатывание максимальной токовой защиты. Система с заземлением через сопротивление или изолированная система ведёт себя иначе и может потребовать контроля изоляции или чувствительных реле замыкания на землю. Ни один из подходов не является универсально лучшим; каждый выбирается для конкретной эксплуатационной цели и цели безопасности.

Одна из распространённых ошибок — предположение, что низкоомное соединение нейтрали с землёй всегда предпочтительно. На технологическом объекте высокий ток замыкания на землю может вызвать значительные повреждения или ненужные отключения. В другой установке недостаточный ток повреждения может не позволить обычному автоматическому выключателю сработать достаточно быстро. Ответ определяется исследованием защиты.

Нагрузка нейтрали и стабильность напряжения требуют отдельных проверок

При существенной несимметрии нагрузок между фазой и нейтралью ток нейтрали может стать значительным. Возникающее падение напряжения — это не только вопрос проводника. Оно может влиять на работу однофазного оборудования, ложные аварийные сигналы, работу контакторов и чувствительную электронику. Распределение цепей между фазами остаётся первой практической мерой контроля.

Нелинейные нагрузки требуют более тщательной оценки. Гармонический ток может нагревать нейтраль и обмотки трансформатора, даже если измеренные значения фазного тока кажутся допустимыми. Обследование нагрузок или гармонический анализ целесообразны, когда на объекте сосредоточены IT-нагрузки, крупные LED-установки, выпрямительные системы или определённые применения приводов. Не применяйте общий коэффициент снижения мощности без измерений или обоснованной модели нагрузки.

Трансформаторы тока нейтрали, защита по дифференциальному току и схемы учёта также должны соответствовать выбранной системе заземления. Нейтральный проводник, исключённый из первоначального проекта, нельзя просто добавить позднее без пересмотра этих устройств и их уставок.

Практический контрольный перечень для утверждения

Перед окончательным утверждением спецификации трансформатора подтвердите следующие вопросы с проектировщиком электроустановки, монтажной организацией и владельцем сети, если это применимо:

• Имеются ли существующие или планируемые нагрузки с номиналом между фазой и нейтралью?
• Какая система заземления требуется на вторичной стороне трансформатора?
• Соединена ли низковольтная обмотка звездой и выведена ли её нейтраль?
• Какой ток замыкания фазы на землю ожидается и каким образом защита будет его отключать?
• Могут ли значительные нелинейные нагрузки создавать гармонический ток в нейтрали?
• Будет ли трансформатор работать параллельно с другим агрегатом, что требует совместимых групп соединения и схем заземления?
• Предписывают ли энергоснабжающая организация, местный орган власти и применимый стандарт монтажа конкретный метод нейтрали или заземления?

Эти вопросы ценнее, чем опора на общее описание «трёхфазный трансформатор». Они позволяют определить, является ли нейтраль фактическим эксплуатационным требованием, требованием защиты, решением для будущего расширения или ненужной для определённой нагрузки.

Вопросы, возникающие при подготовке спецификации

Может ли трансформатор со схемой звезда работать без распределения нейтрали?

Да. Звёздная точка может существовать, но не использоваться в качестве проводника нагрузки. Будет ли она заземлена, доступна или необходима для защиты, зависит от конструкции системы.

Нужна ли нейтраль каждому трансформатору 400 V?

Нет. Трёхпроводное питание 400 V может обслуживать нагрузки между фазами. Четырёхпроводное питание 400/230 V нуждается в нейтрали, когда нагрузки 230 V являются частью установки.

Можно ли уменьшить сечение нейтрали, если нагрузки сбалансированы?

Только после надлежащей оценки. Неравномерность нагрузки, будущие изменения и гармонические токи, кратные трём, могут сделать нейтраль уменьшенного сечения непригодной.

Можно ли автоматически безопасно заземлить нейтраль трансформатора в любом месте?

Нет. Место и способ заземления нейтрали должны соответствовать выбранной схеме заземления и конструкции защиты. Несколько непреднамеренных соединений нейтрали с землёй могут создавать циркулирующие токи и проблемы с защитой.

Решение в одном предложении

Выбирайте трёхфазный распределительный трансформатор с доступной, надлежащим образом заземлённой нейтральной точкой, когда вторичной системе требуется питание между фазой и нейтралью, определённая опорная точка заземления или защита от замыканий на землю, основанная на этой опорной точке. Для специализированной, правильно защищённой трёхпроводной системы нагрузки нейтраль может иметь небольшую ценность. Правильный ответ определяется перечнем нагрузок и исследованием заземления, а затем спецификацией трансформатора, а не наоборот.
