¿Cuándo necesita un transformador de distribución trifásico un punto neutro?

Un transformador de distribución trifásico necesita un punto neutro cuando el sistema de baja tensión debe alimentar cargas entre línea y neutro, establecer una referencia de puesta a tierra definida o permitir que los dispositivos de protección detecten y despejen de forma fiable las fallas a tierra. No es un requisito automático para todas las instalaciones trifásicas. La decisión correcta depende de la conexión de los devanados del transformador, los tipos de cargas conectadas, el esquema de puesta a tierra y el código eléctrico local aplicable.

La pregunta práctica rara vez es «¿Un transformador tiene neutro?». Una pregunta más útil es: «¿Qué debe hacer el sistema de distribución secundario después del transformador?». Por ejemplo, un suministro para edificio de 400/230 V normalmente requiere un conductor neutro. Una línea de proceso de 400 V solo para motores puede no requerirlo. Confundir estos dos casos puede dar lugar al grupo vectorial incorrecto del transformador, a un esquema de protección ineficaz o a costosas modificaciones después de la puesta en servicio.

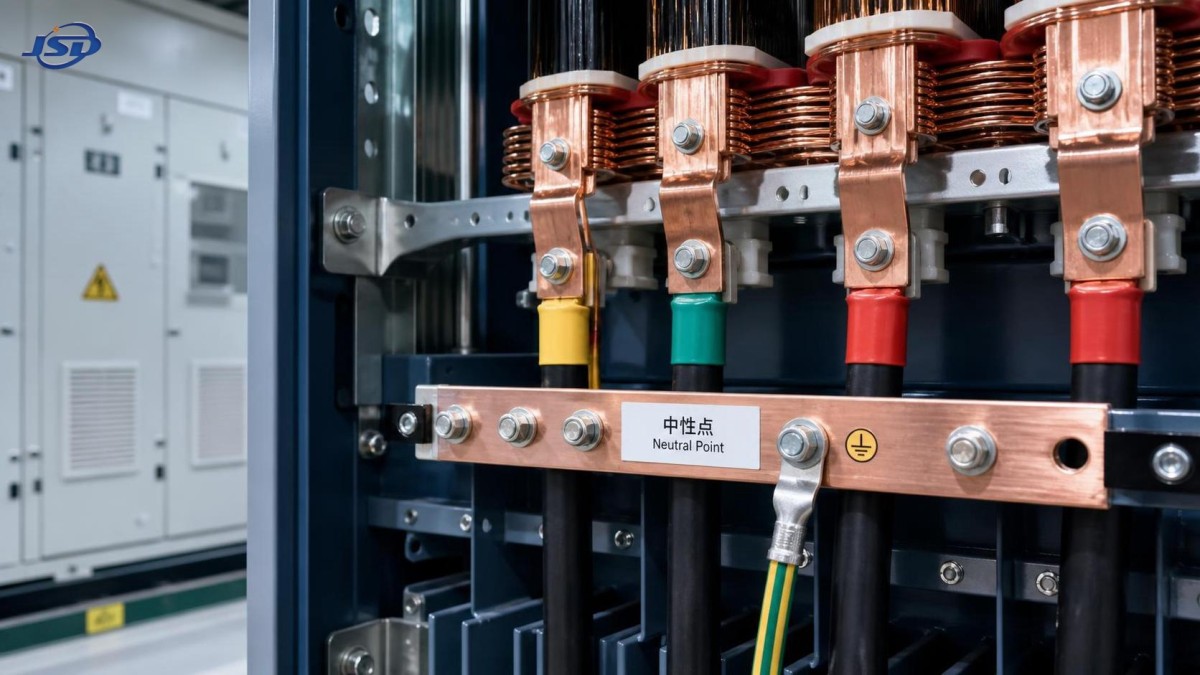

Qué hace realmente el punto neutro

En un sistema trifásico de cuatro hilos, el neutro es el punto de referencia común para las tres tensiones de fase. Normalmente se deriva de un devanado secundario conectado en estrella. En un sistema de 400/230 V, cada circuito entre fase y neutro suministra aproximadamente 230 V, mientras que cada circuito entre fases suministra 400 V.

El neutro cumple tres funciones distintas que a menudo se confunden:

• Alimenta cargas monofásicas conectadas entre fase y neutro.
• Proporciona un punto de referencia para la tensión del sistema de baja tensión.
• Cuando se conecta intencionadamente a tierra, facilita la detección de fallas a tierra y una trayectoria controlada de corriente de falla.

Estas funciones están relacionadas, pero no son idénticas. Un sistema puede tener internamente un punto estrella y, sin embargo, no distribuir un conductor neutro. También puede tener un conductor neutro conectado a tierra en una ubicación definida bajo un esquema TN. Los planos del proyecto y la filosofía de protección deben indicar claramente ambos aspectos.

En términos sencillos: se necesita un punto neutro cuando la instalación requiere una referencia estable fase-tierra y fase-neutro, no simplemente porque haya tres fases disponibles.

Cuándo un transformador de distribución trifásico necesita un punto neutro

El caso más común es un tablero de distribución de baja tensión con cargas mixtas. Oficinas, comercios, instalaciones públicas, alimentadores residenciales, hospitales y muchos edificios comerciales contienen iluminación, tomacorrientes, controles, equipos informáticos, pequeñas unidades UPS y auxiliares monofásicos de HVAC. Estas cargas normalmente se distribuyen entre L1, L2 y L3 y se conectan al neutro. Por lo tanto, la disposición habitual es un devanado de baja tensión conectado en estrella con un neutro accesible.

También suele requerirse un neutro cuando el sistema de puesta a tierra se basa en un punto estrella del transformador sólidamente conectado a tierra. En un sistema TN, unir el punto neutro al sistema de puesta a tierra en la fuente crea una trayectoria predecible para una falla entre línea y tierra. Esa trayectoria ayuda a que los dispositivos de protección operen dentro de los tiempos de desconexión exigidos por las normas de instalación aplicables. La disposición exacta, ya sea TN-S, TN-C-S, TT o IT, debe seleccionarse conforme a la norma vigente y los requisitos de la compañía eléctrica, en lugar de suponerse únicamente a partir de la tensión de placa del transformador.

Otro caso es una red con una carga desequilibrada significativa. El equilibrio perfecto entre fases es poco habitual fuera de los sistemas dedicados a motores. Los grupos de iluminación, los circuitos de tomacorrientes, los cargadores monofásicos y las cargas electrónicas separan las corrientes de fase. El neutro conduce la corriente de desequilibrio. Sin un neutro, estas cargas no pueden alimentarse de la forma prevista, y los intentos de crear una referencia artificial pueden producir tensiones inestables.

Existe además un aspecto adicional en instalaciones con altos niveles de carga no lineal. Las fuentes de alimentación conmutadas, los variadores de velocidad, la iluminación LED y los equipos de datos pueden producir armónicos triples, especialmente componentes de tercer orden. En un sistema de cuatro hilos, estas corrientes armónicas pueden sumarse en el neutro en lugar de cancelarse. Esto no significa que todas las instalaciones necesiten un neutro sobredimensionado, pero sí que el dimensionamiento del conductor neutro y la evaluación armónica deben formar parte de la revisión del diseño.

Casos en los que un neutro puede no ser necesario

Un secundario de tres hilos puede ser adecuado cuando todas las cargas aguas abajo son entre fases. Una estación de bombeo dedicada con solo motores de inducción trifásicos, arrancadores de motor y transformadores de control entre líneas puede funcionar correctamente sin un neutro distribuido. Lo mismo puede aplicarse a un alimentador industrial cerrado que sirva a equipos de calefacción trifásicos equilibrados.

Los sistemas secundarios conectados en delta se utilizan a menudo en estas circunstancias. No disponen de un punto neutro natural para un suministro de cuatro hilos. Esta puede ser una elección de ingeniería sólida, especialmente cuando son relevantes la continuidad ante determinadas fallas de devanados o la contención de armónicos triples. Sin embargo, no es una solución rápida para evitar el diseño de puesta a tierra. Un sistema delta sigue necesitando una estrategia deliberada de puesta a tierra y protección contra fallas.

No descarte un neutro simplemente porque la lista de cargas actual contenga solo motores. Los sistemas de distribución tienden a cambiar. Un futuro panel PLC, suministro temporal para construcción, iluminación de seguridad, fuente de alimentación para instrumentación o ampliación de oficinas puede convertir rápidamente una instalación de tres hilos en un requisito de cuatro hilos. Si dicha ampliación es razonablemente previsible, disponer de un punto neutro adecuado en el transformador puede evitar una sustitución disruptiva posteriormente.

Comience con el cuadro de cargas secundarias, no con la potencia nominal del transformador

Un transformador puede tener suficiente capacidad en kVA y aun así ser una elección incorrecta si su conexión secundaria no coincide con la arquitectura de distribución. Antes de aprobar un transformador de distribución trifásico, revise los circuitos reales que serán alimentados desde el tablero principal de baja tensión.

Mire más allá de los kW conectados. Identifique los circuitos fase-neutro, la diversidad de carga prevista, la proporción de cargas electrónicas, las futuras vías de reserva y el método de despeje de fallas. Confirme también si los 400 V indicados son un valor entre líneas, ya que esta es una fuente frecuente de confusión. Un sistema de 400 V entre líneas suele combinarse con aproximadamente 230 V entre línea y neutro, pero las tensiones nominales y tolerancias permitidas deben seguir las especificaciones del proyecto y las normas locales.

La conexión de los devanados determina lo que está disponible

Un devanado en estrella proporciona un punto neutro físico. Un devanado en delta no. Para muchas aplicaciones de distribución, se selecciona una disposición con primario en delta y secundario en estrella porque proporciona un neutro de baja tensión utilizable, al tiempo que aísla algunos efectos de secuencia cero y armónicos triples de la red aguas arriba. El grupo vectorial debe seguir verificándose respecto a los requisitos de funcionamiento en paralelo, desplazamiento de fase, coordinación de protecciones y condiciones de conexión de la compañía eléctrica.

No basta con solicitar «Dyn» o «secundario en estrella» en una orden de compra. Confirme si el neutro se extrae mediante una boquilla, si está dimensionado para el servicio previsto, cómo se conectará a tierra y si el diseño del transformador soporta el nivel de falla esperado. Los equipos de puesta a tierra del neutro, si se especifican, forman parte del diseño del sistema y no son algo secundario.

Para un proyecto de 15 kV a 0.4 kV que abastezca distribución urbana, cargas comerciales o una planta industrial con auxiliares mixtos, el neutro secundario debe definirse en el diagrama unifilar antes de seleccionar los equipos. Una opción como elTransformador de distribución de potencia sumergido en aceite de 15kV/0.4kV es relevante cuando el proyecto necesita esa conversión de tensión y una configuración de distribución adecuada para el perfil de carga aguas abajo. Su rango especificado de 30-5000 kVA cubre aplicaciones muy diferentes, por lo que la disposición del neutro, el grupo vectorial, los requisitos de pérdidas, las condiciones de refrigeración y las interfaces de protección aún necesitan una confirmación específica para cada proyecto.

Para emplazamientos donde las consideraciones ambientales afectan la selección de equipos, el aceite vegetal FR3 puede ser una opción disponible. Esta decisión debe evaluarse por separado de la cuestión del neutro. La elección del fluido puede afectar la planificación de seguridad contra incendios y ambiental; no determina si la red de baja tensión requiere un secundario de cuatro hilos.

La puesta a tierra es el punto en el que muchos diseños fallan

Un conductor neutro no es lo mismo que un conductor de protección a tierra. Pueden conectarse en un punto de fuente definido en algunos sistemas de puesta a tierra, pero cumplen funciones diferentes aguas abajo. Usar un neutro como sustituto informal de la tierra de protección genera riesgos tanto de seguridad como de cumplimiento normativo.

La impedancia requerida del bucle de falla a tierra, la corriente de falla prevista, las curvas de los dispositivos de protección y los tiempos de desconexión deben verificarse como un sistema. Un neutro sólidamente conectado a tierra puede proporcionar una alta corriente de falla y una actuación rápida de la protección contra sobrecorriente. Un sistema conectado a tierra mediante resistencia o aislado se comporta de forma diferente y puede requerir supervisión de aislamiento o relés sensibles de falla a tierra. Ningún enfoque es universalmente mejor; cada uno se elige para un objetivo operativo y de seguridad específico.

Un error común es suponer que una conexión de baja impedancia entre neutro y tierra siempre es preferible. En una instalación de proceso, una alta corriente de falla a tierra puede causar daños extensos o paradas innecesarias. En otra instalación, una corriente de falla insuficiente puede impedir que un interruptor convencional opere con la rapidez necesaria. El estudio de protección determina la respuesta.

La carga del neutro y la estabilidad de tensión requieren verificaciones independientes

Cuando las cargas fase-neutro están materialmente desequilibradas, la corriente de neutro puede llegar a ser considerable. La caída de tensión resultante no es simplemente un problema del conductor. Puede afectar el rendimiento de los equipos monofásicos, provocar alarmas no deseadas, afectar la operación de contactores y equipos electrónicos sensibles. Equilibrar los circuitos entre fases sigue siendo la primera medida práctica de control.

Las cargas no lineales requieren un análisis más detallado. La corriente armónica puede calentar el neutro y los devanados del transformador incluso cuando las lecturas de corriente de fase parecen aceptables. Es adecuado realizar un estudio de carga o de armónicos cuando el sitio contiene cargas informáticas concentradas, grandes instalaciones LED, sistemas rectificadores o determinadas aplicaciones de accionamientos. No aplique un factor de reducción genérico sin medición o un modelo de carga justificable.

Los transformadores de corriente de neutro, la protección de corriente residual y las disposiciones de medición también deben coincidir con el sistema de puesta a tierra elegido. Un conductor neutro omitido en el diseño original no puede añadirse sin más posteriormente sin revisar estos dispositivos y sus ajustes.

Una lista de verificación práctica para la aprobación

Antes de finalizar la especificación del transformador, confirme estas preguntas con el diseñador eléctrico, el instalador y el propietario de la red, cuando corresponda:

• ¿Alguna carga actual o planificada está clasificada para conexión fase-neutro?
• ¿Qué sistema de puesta a tierra se requiere en el secundario del transformador?
• ¿El devanado de baja tensión está conectado en estrella y su neutro está disponible?
• ¿Qué corriente de falla entre línea y tierra se espera y cómo la despejará la protección?
• ¿Es probable que existan cargas no lineales importantes que generen corriente armónica en el neutro?
• ¿El transformador funcionará en paralelo con otra unidad, lo que requerirá grupos vectoriales y disposiciones de puesta a tierra compatibles?
• ¿La compañía eléctrica, la autoridad local y la norma de instalación aplicable imponen un método específico de neutro o puesta a tierra?

Estas preguntas son más valiosas que basarse en una descripción genérica de «transformador trifásico». Permiten determinar si el neutro es una necesidad operativa real, un requisito de protección, una decisión para prever futuras necesidades o algo innecesario para la carga definida.

Preguntas que surgen durante la especificación

¿Puede un transformador conectado en estrella funcionar sin distribuir un neutro?

Sí. El punto estrella puede existir, pero permanecer sin utilizarse como conductor de carga. Si está conectado a tierra, es accesible o se requiere para protección depende del diseño del sistema.

¿Todo transformador de 400 V necesita un neutro?

No. Un suministro de 400 V de tres hilos puede alimentar cargas entre fases. Un suministro de 400/230 V de cuatro hilos necesita un neutro cuando las cargas de 230 V forman parte de la instalación.

¿Puede reducirse la sección del neutro porque las cargas están equilibradas?

Solo después de una evaluación adecuada. El desequilibrio de carga, los cambios futuros y las corrientes armónicas triples pueden hacer que un neutro reducido no sea adecuado.

¿Es automáticamente seguro conectar a tierra el neutro del transformador en cualquier lugar?

No. La ubicación y el método de puesta a tierra del neutro deben seguir el esquema de puesta a tierra y el diseño de protección seleccionados. Múltiples uniones no intencionadas entre neutro y tierra pueden crear corrientes circulantes y problemas de protección.

La decisión en una frase

Seleccione un transformador de distribución trifásico con un punto neutro accesible y correctamente conectado a tierra cuando el sistema secundario requiera suministro fase-neutro, una referencia de tierra definida o protección contra fallas a tierra basada en dicha referencia. Para un sistema de carga dedicado de tres hilos y correctamente protegido, un neutro puede aportar poco valor. La respuesta correcta procede del cuadro de cargas y del estudio de puesta a tierra, y después de la especificación del transformador, no al revés.
