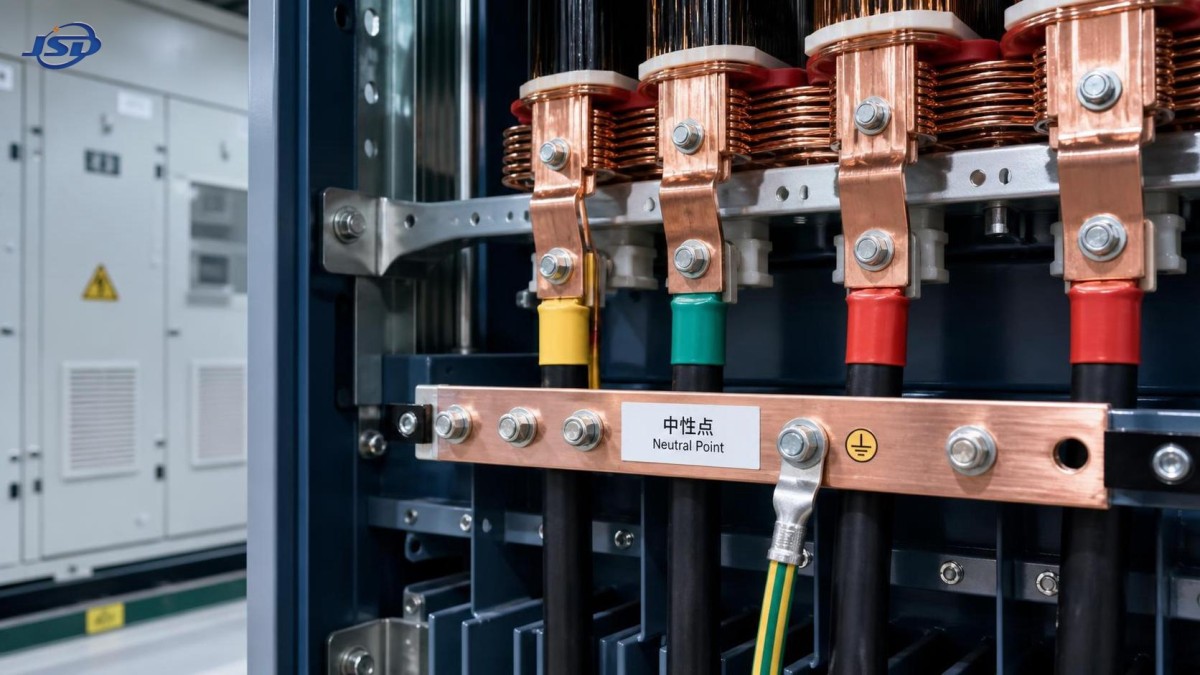

متى يحتاج محول توزيع ثلاثي الطور إلى نقطة تعادل؟

يحتاج محول توزيع ثلاثي الطور إلى نقطة تعادل عندما يتعين على نظام الجهد المنخفض تغذية أحمال من الخط إلى التعادل، أو إنشاء مرجع تأريض محدد، أو السماح لأجهزة الحماية باكتشاف أعطال الأرض وفصلها بشكل موثوق. ولا يعد ذلك مطلبًا تلقائيًا لكل تركيب ثلاثي الطور. ويعتمد القرار الصحيح على توصيل ملفات المحول، وأنواع الأحمال المتصلة، وترتيب التأريض، والكود الكهربائي المحلي المعمول به.

نادراً ما يكون السؤال العملي هو: «هل يحتوي المحول على تعادل؟». والسؤال الأكثر فائدة هو: «ماذا يجب أن يفعل نظام التوزيع الثانوي بعد المحول؟». فعلى سبيل المثال، يتطلب مصدر تغذية مبنى بجهد 400/230 V عادةً موصل تعادل. أما خط عمليات بجهد 400 V للمحركات فقط فقد لا يتطلبه. ويمكن أن يؤدي الخلط بين هاتين الحالتين إلى اختيار مجموعة متجهات خاطئة للمحول، أو مخطط حماية غير فعال، أو تعديلات مكلفة بعد التشغيل.

ما الذي تقوم به نقطة التعادل فعليًا

في نظام ثلاثي الطور رباعي الأسلاك، يكون التعادل هو نقطة المرجع المشتركة لجهود الأطوار الثلاثة. ويُشتق عادةً من ملف ثانوي موصل على شكل نجمة. وفي نظام 400/230 V، تغذي كل دائرة من الطور إلى التعادل حوالي 230 V، بينما تغذي كل دائرة من طور إلى طور 400 V.

يخدم التعادل ثلاثة أغراض منفصلة غالبًا ما تختلط معًا:

• يغذي الأحمال أحادية الطور المتصلة من الطور إلى التعادل.
• يوفر نقطة مرجعية لجهد نظام الجهد المنخفض.
• عند تأريضه عمدًا، يدعم اكتشاف أعطال الأرض ومسارًا متحكمًا فيه لتيار العطل.

ترتبط هذه الوظائف ببعضها، لكنها ليست متطابقة. فقد يحتوي النظام على نقطة نجمة داخليًا دون توزيع موصل تعادل. وقد يحتوي أيضًا على موصل تعادل متصل بالأرض عند موقع محدد ضمن ترتيب TN. ويجب أن توضح رسومات المشروع وفلسفة الحماية النقطتين بوضوح.

بعبارات بسيطة: تكون نقطة التعادل مطلوبة عندما يحتاج التركيب إلى مرجع ثابت من الطور إلى الأرض ومن الطور إلى التعادل، وليس لمجرد توفر ثلاثة أطوار.

متى يحتاج محول التوزيع ثلاثي الطور إلى نقطة تعادل

الحالة الأكثر شيوعًا هي لوحة توزيع جهد منخفض مختلطة الأحمال. تضم المكاتب ومواقع البيع بالتجزئة والمرافق العامة والمغذيات السكنية والمستشفيات والعديد من المباني التجارية الإضاءة والمقابس ووحدات التحكم ومعدات تكنولوجيا المعلومات ووحدات UPS الصغيرة وملحقات HVAC أحادية الطور. وعادةً ما توزع هذه الأحمال على L1 وL2 وL3 وتوصل عائدة إلى التعادل. ولذلك فإن ملف الجهد المنخفض الموصل على شكل نجمة مع تعادل متاح هو الترتيب المعتاد.

يُطلب التعادل أيضًا عادةً عندما يعتمد نظام التأريض على نقطة نجمة محول مؤرضة تأريضًا مباشرًا. ففي نظام TN، يؤدي ربط نقطة التعادل بترتيب التأريض عند المصدر إلى إنشاء مسار متوقع لعطل من الخط إلى الأرض. ويساعد هذا المسار أجهزة الحماية على العمل ضمن أزمنة الفصل التي تتطلبها قواعد التركيب المعمول بها. ويجب اختيار الترتيب الدقيق، سواء كان TN-S أو TN-C-S أو TT أو IT، وفقًا للمعيار الحاكم ومتطلبات شركة المرافق، بدلًا من افتراضه استنادًا إلى جهد لوحة بيانات المحول وحده.

هناك حالة أخرى تتمثل في شبكة ذات أحمال غير متوازنة بدرجة كبيرة. فالتوازن المثالي بين الأطوار غير شائع خارج أنظمة المحركات المخصصة. وتؤدي مجموعات الإضاءة ودوائر المقابس والشواحن أحادية الطور والأحمال الإلكترونية إلى اختلاف تيارات الأطوار. ويحمل التعادل تيار عدم الاتزان. ومن دون تعادل، لا يمكن تغذية تلك الأحمال بالطريقة المقصودة، وقد تؤدي محاولات إنشاء مرجع اصطناعي إلى جهود غير مستقرة.

توجد مسألة إضافية في التركيبات التي تحتوي على مستويات مرتفعة من الأحمال غير الخطية. إذ يمكن لمصادر التغذية ذات النمط التبدِيلي، ومحركات السرعة المتغيرة، وإضاءة LED، ومعدات البيانات أن تولد توافقات ثلاثية، ولا سيما المركبات من الرتبة الثالثة. وفي نظام رباعي الأسلاك، قد تتجمع هذه التيارات التوافقية في التعادل بدلًا من أن تلغي بعضها بعضًا. ولا يعني ذلك أن كل تركيب يحتاج إلى تعادل ذي مقطع أكبر، لكنه يعني أن تحديد مقطع موصل التعادل وتقييم التوافقيات يجب أن يكونا جزءًا من مراجعة التصميم.

الحالات التي قد لا يكون فيها التعادل ضروريًا

يمكن أن يكون الجانب الثانوي ثلاثي الأسلاك مناسبًا عندما تكون جميع الأحمال اللاحقة من طور إلى طور. فقد تعمل محطة ضخ مخصصة لا تضم سوى محركات حثية ثلاثية الطور، وبادئات محركات، ومحولات تحكم من خط إلى خط بصورة جيدة دون تعادل موزع. وينطبق الأمر نفسه على مغذٍ صناعي مغلق يخدم معدات تسخين ثلاثية الطور متوازنة.

تُستخدم الأنظمة الثانوية الموصلة على شكل دلتا غالبًا في هذه الظروف. إذ لا تتوفر فيها نقطة تعادل طبيعية لتغذية رباعية الأسلاك. وقد يكون ذلك خيارًا هندسيًا سليمًا، لا سيما عندما تكون استمرارية التشغيل في ظل أعطال معينة في الملفات أو احتواء التوافقيات الثلاثية أمرًا مهمًا. ومع ذلك، فهو ليس اختصارًا لتجنب تصميم التأريض. فلا يزال نظام دلتا يحتاج إلى استراتيجية مدروسة للتأريض والحماية من الأعطال.

لا ترفض وجود التعادل لمجرد أن قائمة الأحمال الحالية تضم محركات فقط. فأنظمة التوزيع تميل إلى التغير. إذ يمكن للوحة PLC مستقبلية، أو مصدر تغذية مؤقت لأعمال البناء، أو إضاءة أمنية، أو مصدر تغذية لأجهزة القياس، أو توسعة للمكاتب أن تحول تركيبًا ثلاثي الأسلاك سريعًا إلى متطلب رباعي الأسلاك. وإذا كان هذا التوسع متوقعًا بشكل معقول، فإن توفير نقطة تعادل مناسبة عند المحول يمكن أن يجنب استبدالًا معطّلًا لاحقًا.

ابدأ بجدول الأحمال الثانوية، وليس بتصنيف المحول

قد يمتلك المحول سعة kVA كافية ومع ذلك يكون الخيار الخاطئ إذا لم يتوافق توصيله الثانوي مع بنية التوزيع. وقبل اعتماد محول توزيع ثلاثي الطور، راجع الدوائر الفعلية التي ستُغذى من لوحة الجهد المنخفض الرئيسية.

انظر إلى ما هو أبعد من kW المتصلة. حدد دوائر الطور إلى التعادل، وتنوع الأحمال المتوقع، ونسبة الأحمال الإلكترونية، والدوائر الاحتياطية المستقبلية، وطريقة فصل الأعطال. وتأكد أيضًا مما إذا كانت قيمة 400 V المذكورة هي قيمة من خط إلى خط، لأن ذلك مصدر متكرر للالتباس. ويقترن نظام 400 V من خط إلى خط عادةً بحوالي 230 V من خط إلى التعادل، لكن الجهود الاسمية والتفاوتات المسموح بها يجب أن تتبع مواصفات المشروع والمعايير المحلية.

يحدد توصيل الملف ما هو متاح

يوفر الملف النجمي نقطة تعادل فعلية، بينما لا يوفرها ملف دلتا. وفي كثير من مهام التوزيع، يُختار ترتيب أولي دلتا وثانوي نجمي لأنه يوفر تعادلًا قابلًا للاستخدام عند الجهد المنخفض، مع عزل بعض تأثيرات المكونات ذات التسلسل الصفري والتوافقيات الثلاثية عن الشبكة العليا. ومع ذلك، يجب التحقق من مجموعة المتجهات مقابل متطلبات التشغيل على التوازي، وإزاحة الطور، وتنسيق الحماية، وشروط توصيل شركة المرافق.

لا يكفي طلب «Dyn» أو «ثانوي نجمي» في أمر الشراء. تأكد مما إذا كان التعادل مخرجًا عبر جلبة، وما إذا كان مصنفًا للخدمة المقصودة، وكيف سيتم تأريضه، وما إذا كان تصميم المحول يدعم واجب العطل المتوقع. وتُعد معدات تأريض التعادل، إن تم تحديدها، جزءًا من تصميم النظام وليست إضافة لاحقة.

بالنسبة لمشروع من 15 kV إلى 0.4 kV يخدم توزيعًا حضريًا، أو أحمالًا تجارية، أو منشأة صناعية ذات معدات مساعدة مختلطة، ينبغي تحديد التعادل الثانوي في مخطط الخط الأحادي قبل اختيار المعدات. ويكون خيار مثلمحول توزيع قدرة مغمور بالزيت 15kV/0.4kV ذا صلة عندما يحتاج المشروع إلى تحويل الجهد هذا وإلى تكوين توزيع يناسب ملف الأحمال اللاحقة. ويغطي نطاقه المعلن من 30-5000 kVA تطبيقات مختلفة جدًا، ولذلك لا تزال ترتيبات التعادل ومجموعة المتجهات ومتطلبات الفقد وظروف التبريد وواجهات الحماية بحاجة إلى تأكيد خاص بالمشروع.

بالنسبة للمواقع التي تؤثر فيها الاعتبارات البيئية على اختيار المعدات، قد يتوفر زيت FR3 النباتي كخيار. وينبغي تقييم هذا القرار بصورة منفصلة عن مسألة التعادل. إذ يمكن أن يؤثر اختيار السائل في تخطيط السلامة من الحرائق والبيئة، لكنه لا يحدد ما إذا كانت شبكة الجهد المنخفض تتطلب جانبًا ثانويًا رباعي الأسلاك.

التأريض هو النقطة التي تخطئ فيها كثير من التصاميم

موصل التعادل ليس هو نفسه موصل التأريض الوقائي. فقد يكونان متصلين عند نقطة مصدر محددة في بعض أنظمة التأريض، لكنهما يؤديان وظائف مختلفة في اتجاه الأحمال. واستخدام التعادل كبديل غير رسمي للتأريض الوقائي ينطوي على مخاطر تتعلق بالسلامة والامتثال.

يجب التحقق من معاوقة حلقة عطل الأرض المطلوبة، وتيار العطل المحتمل، ومنحنيات أجهزة الحماية، وأزمنة الفصل كنظام متكامل. ويمكن للتعادل المؤرض تأريضًا مباشرًا أن يوفر تيار عطل مرتفعًا وتشغيلًا سريعًا لحماية زيادة التيار. أما النظام المؤرض بالمقاومة أو المعزول فيتصرف بشكل مختلف، وقد يتطلب مراقبة العزل أو مرحلات حساسة لأعطال الأرض. ولا يُعد أي من النهجين أفضل على نحو عام؛ إذ يُختار كل منهما لهدف تشغيل وسلامة محدد.

أحد الأخطاء الشائعة هو افتراض أن اتصال التعادل بالأرض منخفض المعاوقة هو الأفضل دائمًا. ففي منشأة عمليات، يمكن أن يسبب تيار عطل الأرض المرتفع أضرارًا واسعة أو توقفات غير ضرورية. وفي تركيب آخر، قد يمنع تيار العطل غير الكافي قاطع الدائرة التقليدي من العمل بالسرعة الكافية. وتحدد دراسة الحماية الإجابة.

يستحق تحميل التعادل واستقرار الجهد فحوصات منفصلة

عندما تكون أحمال الطور إلى التعادل غير متوازنة بشكل ملموس، يمكن أن يصبح تيار التعادل كبيرًا. وهبوط الجهد الناتج ليس مجرد مسألة موصلات. إذ يمكن أن يؤثر في أداء المعدات أحادية الطور، والإنذارات الكاذبة، وتشغيل الملامسات، والإلكترونيات الحساسة. ويظل موازنة الدوائر عبر الأطوار أول إجراء تحكم عملي.

تتطلب الأحمال غير الخطية دراسة أدق. فقد يسخن التيار التوافقي التعادل وملفات المحول حتى عندما تبدو قراءات تيار الطور مقبولة. ويكون مسح الأحمال أو دراسة التوافقيات مناسبًا عندما يحتوي الموقع على أحمال مركزة لتكنولوجيا المعلومات، أو تركيبات LED كبيرة، أو أنظمة مقومات، أو تطبيقات قيادة معينة. لا تطبق معامل خفض قدرة عام دون قياس أو نموذج أحمال يمكن الدفاع عنه.

يجب أن تتوافق أيضًا محولات تيار التعادل، وحماية التيار المتبقي، وترتيبات القياس مع نظام التأريض المختار. ولا يمكن إضافة موصل تعادل حُذف من التصميم الأصلي ببساطة لاحقًا دون إعادة النظر في هذه الأجهزة وإعداداتها.

قائمة مراجعة عملية للاعتماد

قبل إنهاء مواصفات المحول، أكد هذه الأسئلة مع المصمم الكهربائي والمركّب ومالك الشبكة عند الاقتضاء:

• هل توجد أي أحمال حالية أو مخططة مصنفة من الطور إلى التعادل؟
• ما نظام التأريض المطلوب عند الجانب الثانوي للمحول؟
• هل ملف الجهد المنخفض موصل على شكل نجمة، وهل تعادله مخرج؟
• ما تيار عطل من الخط إلى الأرض المتوقع، وكيف ستفصله الحماية؟
• هل يُحتمل أن تولد الأحمال غير الخطية الكبيرة تيارًا توافقيًا في التعادل؟
• هل سيعمل المحول على التوازي مع وحدة أخرى، بما يتطلب مجموعات متجهات وترتيبات تأريض متوافقة؟
• هل تفرض شركة المرافق أو السلطة المحلية أو معيار التركيب الحاكم طريقة محددة للتعادل أو التأريض؟

هذه الأسئلة أكثر قيمة من الاعتماد على وصف عام مثل «محول ثلاثي الطور». فهي تكشف ما إذا كان التعادل متطلب تشغيل فعليًا، أو متطلب حماية، أو قرارًا للاستعداد للمستقبل، أو غير ضروري للحمل المحدد.

أسئلة تبرز أثناء إعداد المواصفات

هل يمكن لمحول موصل على شكل نجمة أن يعمل دون توزيع تعادل؟

نعم. قد توجد نقطة النجمة ولكن تبقى غير مستخدمة كموصل حمل. ويعتمد ما إذا كانت مؤرضة أو متاحة أو مطلوبة للحماية على تصميم النظام.

هل يحتاج كل محول 400 V إلى تعادل؟

لا. يمكن لمصدر تغذية ثلاثي الأسلاك بجهد 400 V أن يخدم الأحمال من طور إلى طور. ويتطلب مصدر تغذية رباعي الأسلاك بجهد 400/230 V تعادلًا عندما تكون أحمال 230 V جزءًا من التركيب.

هل يمكن تقليل مقطع التعادل لأن الأحمال متوازنة؟

فقط بعد إجراء تقييم مناسب. فقد يجعل عدم اتزان الأحمال والتغييرات المستقبلية وتيارات التوافقيات الثلاثية التعادل المخفض غير مناسب.

هل يمكن تأريض تعادل المحول بأمان تلقائيًا في أي مكان؟

لا. يجب أن يتبع موقع وطريقة تأريض التعادل ترتيب التأريض المختار وتصميم الحماية. ويمكن أن تؤدي روابط التعادل-الأرض المتعددة غير المقصودة إلى تيار دائري ومشكلات في الحماية.

القرار في جملة واحدة

اختر محول توزيع ثلاثي الطور مزودًا بنقطة تعادل متاحة ومؤرضة بالشكل الصحيح عندما يحتاج النظام الثانوي إلى تغذية من الطور إلى التعادل، أو مرجع أرضي محدد، أو حماية من أعطال الأرض تعتمد على ذلك المرجع. أما بالنسبة لنظام أحمال ثلاثي الأسلاك مخصص ومحمي بشكل صحيح، فقد يضيف التعادل قيمة محدودة. وتأتي الإجابة الصحيحة من جدول الأحمال ودراسة التأريض، ثم من مواصفات المحول، وليس العكس.
