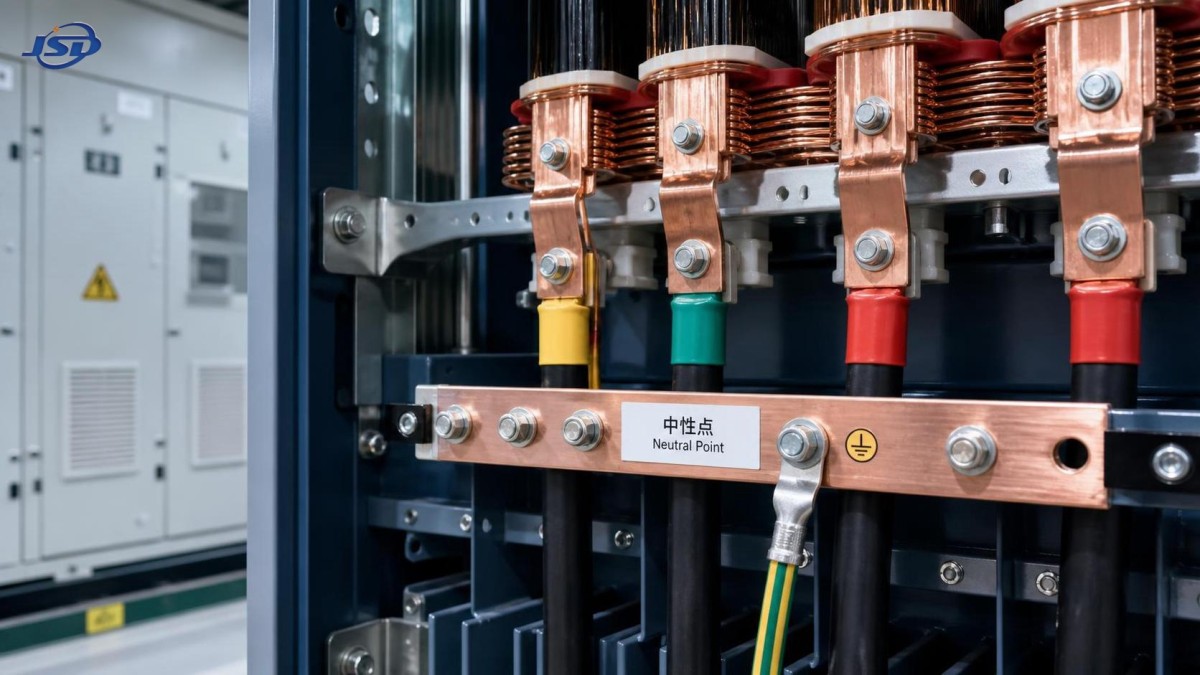

Quando um transformador de distribuição trifásico precisa de um ponto neutro?

Um transformador de distribuição trifásico precisa de um ponto neutro quando o sistema de baixa tensão deve atender cargas entre fase e neutro, estabelecer uma referência de aterramento definida ou permitir que os dispositivos de proteção detectem e eliminem faltas à terra de forma confiável. Isso não é um requisito automático para todas as instalações trifásicas. A decisão correta depende da ligação dos enrolamentos do transformador, dos tipos de cargas conectadas, do arranjo de aterramento e do código elétrico local aplicável.

A questão prática raramente é “Um transformador tem neutro?”. Uma pergunta mais útil é: “O que o sistema de distribuição secundário deve fazer após o transformador?”. Uma alimentação predial de 400/230 V, por exemplo, normalmente exige um condutor neutro. Uma linha de processo de 400 V apenas com motores pode não exigir. Confundir esses dois casos pode levar ao grupo vetorial incorreto do transformador, a um esquema de proteção ineficaz ou a alterações dispendiosas após o comissionamento.

O que o ponto neutro realmente faz

Em um sistema trifásico a quatro fios, o neutro é o ponto de referência comum para as três tensões de fase. Geralmente é derivado de um enrolamento secundário ligado em estrela. Em um sistema de 400/230 V, cada circuito entre fase e neutro fornece aproximadamente 230 V, enquanto cada circuito entre fases fornece 400 V.

O neutro atende a três finalidades distintas que frequentemente são confundidas:

• Ele alimenta cargas monofásicas conectadas entre fase e neutro.
• Ele fornece um ponto de referência para a tensão do sistema de baixa tensão.
• Quando aterrado intencionalmente, ele favorece a detecção de faltas à terra e um caminho controlado para a corrente de falta.

Essas funções estão relacionadas, mas não são idênticas. Um sistema pode ter um ponto estrela internamente, mas não distribuir um condutor neutro. Também pode ter um condutor neutro conectado à terra em um local definido sob um arranjo TN. Os desenhos do projeto e a filosofia de proteção devem indicar ambos os pontos claramente.

Em termos simples: um ponto neutro é necessário quando a instalação precisa de uma referência estável fase-terra e fase-neutro, e não apenas porque há três fases disponíveis.

Quando um transformador de distribuição trifásico precisa de um ponto neutro

O caso mais comum é um quadro de distribuição de baixa tensão com cargas mistas. Escritórios, lojas, instalações públicas, alimentadores residenciais, hospitais e muitos edifícios comerciais contêm iluminação, tomadas, controles, equipamentos de TI, pequenas unidades UPS e auxiliares monofásicos de HVAC. Essas cargas normalmente são distribuídas entre L1, L2 e L3 e conectadas de volta ao neutro. Portanto, um enrolamento de baixa tensão ligado em estrela com neutro acessível é o arranjo usual.

Um neutro também é normalmente necessário quando o sistema de aterramento depende de um ponto estrela do transformador solidamente aterrado. Em um sistema TN, a ligação do ponto neutro ao arranjo de aterramento na fonte cria um caminho previsível para uma falta entre fase e terra. Esse caminho ajuda os dispositivos de proteção a operar dentro dos tempos de desconexão exigidos pelas regras de instalação aplicáveis. O arranjo exato, seja TN-S, TN-C-S, TT ou IT, deve ser selecionado de acordo com a norma aplicável e os requisitos da concessionária, em vez de ser presumido apenas com base na tensão da placa de identificação do transformador.

Outro caso é uma rede com carregamento desequilibrado significativo. Um equilíbrio perfeito entre fases é incomum fora de sistemas dedicados a motores. Grupos de iluminação, circuitos de tomadas, carregadores monofásicos e cargas eletrônicas tornam as correntes de fase diferentes entre si. O neutro conduz a corrente de desequilíbrio. Sem neutro, essas cargas não podem ser alimentadas da forma prevista, e tentativas de criar uma referência artificial podem produzir tensões instáveis.

Há ainda uma questão adicional em instalações com altos níveis de carga não linear. Fontes de alimentação chaveadas, acionamentos de velocidade variável, iluminação LED e equipamentos de dados podem produzir harmônicas triplas, especialmente componentes de terceira ordem. Em um sistema a quatro fios, essas correntes harmônicas podem se somar no neutro em vez de se cancelar. Isso não significa que toda instalação precise de um neutro superdimensionado, mas significa que o dimensionamento do condutor neutro e a avaliação de harmônicas devem fazer parte da análise do projeto.

Casos em que um neutro pode não ser necessário

Um secundário a três fios pode ser adequado quando todas as cargas a jusante são entre fases. Uma estação de bombeamento dedicada com apenas motores de indução trifásicos, partidas de motores e transformadores de controle entre fases pode operar bem sem um neutro distribuído. O mesmo pode se aplicar a um alimentador industrial fechado que atende equipamentos de aquecimento trifásicos equilibrados.

Sistemas secundários ligados em delta são frequentemente usados nessas circunstâncias. Eles não possuem um ponto neutro natural disponível para alimentação a quatro fios. Essa pode ser uma escolha de engenharia adequada, especialmente quando são relevantes a continuidade sob determinadas falhas de enrolamento ou a contenção de harmônicas triplas. No entanto, isso não é um atalho para evitar o projeto de aterramento. Um sistema delta ainda precisa de uma estratégia deliberada de aterramento e proteção contra faltas.

Não descarte um neutro simplesmente porque a lista de cargas atual contém apenas motores. Os sistemas de distribuição tendem a mudar. Um futuro painel PLC, uma alimentação temporária de obra, iluminação de segurança, fonte de alimentação para instrumentação ou ampliação de escritório podem rapidamente transformar uma instalação a três fios em uma exigência de quatro fios. Se essa expansão for razoavelmente previsível, fornecer um ponto neutro adequado no transformador pode evitar uma substituição disruptiva posteriormente.

Comece pela lista de cargas secundárias, não pela potência nominal do transformador

Um transformador pode ter capacidade suficiente em kVA e ainda ser a escolha errada se sua ligação secundária não corresponder à arquitetura de distribuição. Antes de aprovar um transformador de distribuição trifásico, analise os circuitos reais que serão alimentados pelo quadro principal de baixa tensão.

Vá além dos kW conectados. Identifique os circuitos entre fase e neutro, a diversidade de carga prevista, a proporção de cargas eletrônicas, as vias de reserva futuras e o método de eliminação de faltas. Confirme também se os 400 V informados são um valor entre fases, pois esta é uma fonte frequente de confusão. Um sistema de 400 V entre fases normalmente é associado a cerca de 230 V entre fase e neutro, mas as tensões nominais e tolerâncias permitidas devem seguir a especificação do projeto e as normas locais.

A ligação dos enrolamentos determina o que está disponível

Um enrolamento em estrela fornece um ponto neutro físico. Um enrolamento em delta não. Para muitas aplicações de distribuição, seleciona-se um arranjo com primário em delta e secundário em estrela porque ele fornece um neutro de baixa tensão utilizável, ao mesmo tempo que isola alguns efeitos de sequência zero e harmônicas triplas da rede a montante. O grupo vetorial ainda deve ser verificado em relação aos requisitos de operação em paralelo, deslocamento de fase, coordenação de proteção e condições de conexão da concessionária.

Não basta solicitar “Dyn” ou “secundário em estrela” em uma ordem de compra. Confirme se o neutro é levado para fora por meio de uma bucha, se é dimensionado para o serviço pretendido, como será aterrado e se o projeto do transformador suporta o nível de falta esperado. Os equipamentos de aterramento do neutro, quando especificados, fazem parte do projeto do sistema, e não são uma consideração posterior.

Para um projeto de 15 kV a 0.4 kV que atende à distribuição urbana, cargas comerciais ou uma planta industrial com auxiliares mistos, o neutro secundário deve ser definido no diagrama unifilar antes da seleção dos equipamentos. Uma opção como oTransformador de Distribuição de Potência Imerso em Óleo 15kV/0.4kV é relevante quando o projeto necessita dessa conversão de tensão e de uma configuração de distribuição adequada ao perfil de carga a jusante. Sua faixa declarada de 30-5000 kVA abrange aplicações muito diferentes, portanto, o arranjo do neutro, o grupo vetorial, os requisitos de perdas, as condições de resfriamento e as interfaces de proteção ainda precisam de confirmação específica para o projeto.

Para locais em que considerações ambientais afetam a seleção dos equipamentos, o óleo vegetal FR3 pode ser uma opção disponível. Essa decisão deve ser avaliada separadamente da questão do neutro. A escolha do fluido pode afetar o planejamento de segurança contra incêndio e ambiental; ela não determina se a rede de baixa tensão requer um secundário a quatro fios.

O aterramento é o ponto em que muitos projetos falham

Um condutor neutro não é o mesmo que um condutor de aterramento de proteção. Eles podem estar conectados em um ponto de fonte definido em alguns sistemas de aterramento, mas desempenham funções diferentes a jusante. Usar o neutro como substituto informal do aterramento de proteção cria riscos de segurança e conformidade.

A impedância de malha de falta à terra exigida, a corrente de falta presumida, as curvas dos dispositivos de proteção e os tempos de desconexão devem ser verificados como um sistema. Um neutro solidamente aterrado pode fornecer alta corrente de falta e atuação rápida da proteção contra sobrecorrente. Um sistema aterrado por resistência ou isolado se comporta de forma diferente e pode exigir monitoramento de isolamento ou relés sensíveis de falta à terra. Nenhuma das abordagens é universalmente melhor; cada uma é escolhida para um objetivo operacional e de segurança específico.

Um erro comum é presumir que uma conexão de baixa impedância entre neutro e terra é sempre preferível. Em uma instalação de processo, uma alta corrente de falta à terra pode causar danos extensos ou paradas desnecessárias. Em outra instalação, corrente de falta insuficiente pode impedir que um disjuntor convencional opere com rapidez suficiente. O estudo de proteção determina a resposta.

A carga do neutro e a estabilidade da tensão merecem verificações separadas

Quando as cargas entre fase e neutro são materialmente desequilibradas, a corrente de neutro pode se tornar substancial. A queda de tensão resultante não é apenas uma questão de condutor. Ela pode afetar o desempenho de equipamentos monofásicos, alarmes indevidos, operação de contatores e eletrônicos sensíveis. O equilíbrio dos circuitos entre as fases continua sendo a primeira medida prática de controle.

Cargas não lineares exigem uma análise mais detalhada. A corrente harmônica pode aquecer o neutro e os enrolamentos do transformador, mesmo quando as leituras de corrente de fase parecem aceitáveis. Um levantamento de carga ou estudo de harmônicas é apropriado quando o local contém cargas de TI concentradas, grandes instalações LED, sistemas retificadores ou determinadas aplicações de acionamentos. Não aplique um fator de desclassificação genérico sem medição ou um modelo de carga justificável.

Transformadores de corrente de neutro, proteção de corrente residual e arranjos de medição também devem corresponder ao sistema de aterramento escolhido. Um condutor neutro omitido do projeto original não pode ser adicionado casualmente mais tarde sem revisar esses dispositivos e seus ajustes.

Uma lista prática de verificação para aprovação

Antes de finalizar a especificação do transformador, confirme estas questões com o projetista elétrico, o instalador e o proprietário da rede, quando aplicável:

• Há cargas atuais ou planejadas classificadas entre fase e neutro?
• Qual sistema de aterramento é exigido no secundário do transformador?
• O enrolamento de baixa tensão é ligado em estrela e seu neutro é levado para fora?
• Qual corrente de falta entre fase e terra é esperada e como a proteção irá eliminá-la?
• É provável que cargas não lineares substanciais criem corrente harmônica no neutro?
• O transformador operará em paralelo com outra unidade, exigindo grupos vetoriais e arranjos de aterramento compatíveis?
• A concessionária, autoridade local e norma de instalação aplicável impõem um método específico de neutro ou aterramento?

Essas questões são mais valiosas do que confiar em uma descrição genérica de “transformador trifásico”. Elas revelam se o neutro é uma exigência operacional real, uma exigência de proteção, uma decisão para prever expansões futuras ou algo desnecessário para a carga definida.

Perguntas que surgem durante a especificação

Um transformador ligado em estrela pode operar sem distribuir um neutro?

Sim. O ponto estrela pode existir, mas permanecer sem uso como condutor de carga. Se ele é aterrado, acessível ou exigido para proteção depende do projeto do sistema.

Todo transformador de 400 V precisa de neutro?

Não. Uma alimentação de 400 V a três fios pode atender cargas entre fases. Uma alimentação de 400/230 V a quatro fios precisa de neutro quando cargas de 230 V fazem parte da instalação.

O neutro pode ser subdimensionado porque as cargas estão equilibradas?

Somente após uma avaliação adequada. Desequilíbrio de carga, mudanças futuras e correntes harmônicas triplas podem tornar um neutro reduzido inadequado.

O neutro do transformador é automaticamente seguro para aterrar em qualquer lugar?

Não. O local e o método de aterramento do neutro devem seguir o arranjo de aterramento e o projeto de proteção selecionados. Múltiplas ligações não intencionais entre neutro e terra podem criar corrente circulante e problemas de proteção.

A decisão em uma frase

Selecione um transformador de distribuição trifásico com um ponto neutro acessível e devidamente aterrado quando o sistema secundário precisar de alimentação entre fase e neutro, uma referência de terra definida ou proteção contra faltas à terra baseada nessa referência. Para um sistema de cargas dedicado a três fios e corretamente protegido, um neutro pode agregar pouco valor. A resposta correta vem da lista de cargas e do estudo de aterramento, e depois da especificação do transformador, não o contrário.
