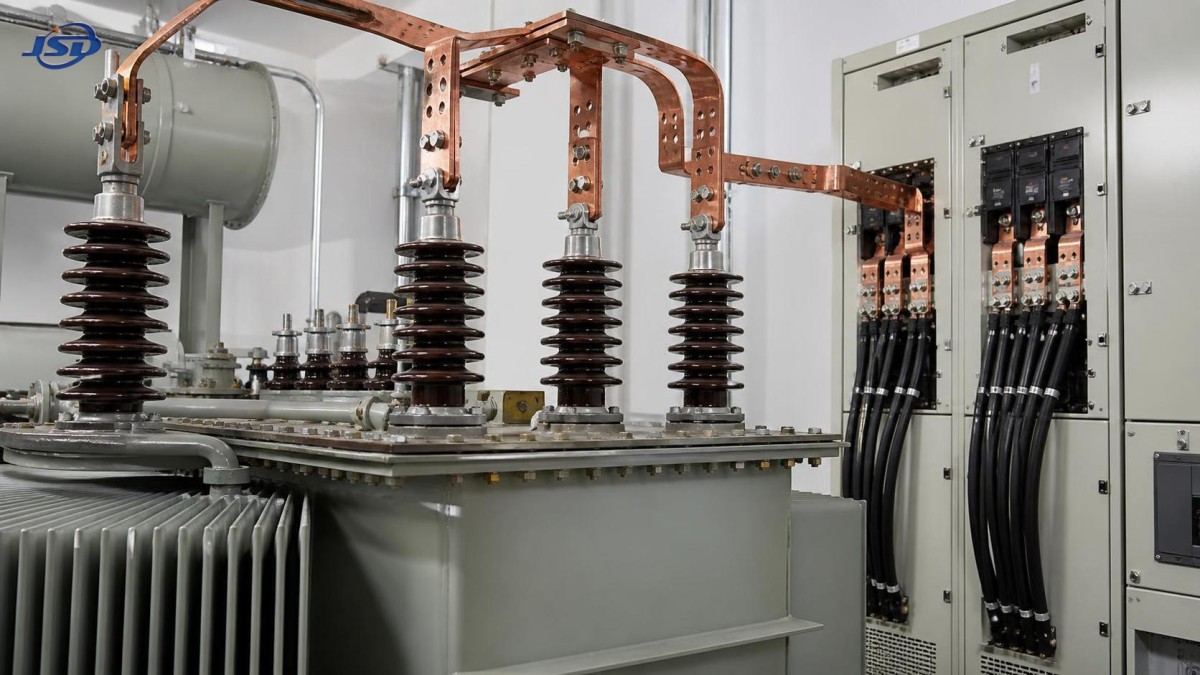

Как импеданс трёхфазного силового трансформатора влияет на уровни токов короткого замыкания

Полное сопротивление трёхфазного трансформатора — одно из немногих значений на паспортной табличке, которое напрямую влияет на возможность управления распределительной системой во время аварии. Оно определяет, какой ток короткого замыкания трансформатор допустит от вышестоящего источника к повреждению на вторичной стороне. Это влияет на отключающую способность выключателей, выбор предохранителей, настройки реле, стойкость шинопроводов, оценку дуговой вспышки и способность защитных устройств изолировать правильный участок сети.

Поэтому для технических специалистов сопротивление — не просто деталь изготовления трансформатора. Трёхфазный силовой трансформатор с неподходящим сопротивлением может вызвать проблемы на любом конце диапазона проектирования: чрезмерный ток КЗ, превышающий номиналы оборудования, либо недостаточный ток, из-за которого защитные устройства работают медленно, нечувствительно или несогласованно. Правильное значение зависит от всей системы, а не только от трансформатора.

Что фактически представляет собой сопротивление трансформатора

Сопротивление трансформатора обычно указывается как процентное сопротивление, часто обозначаемое %Z, или напряжение короткого замыкания. Практически это процент номинального первичного напряжения, необходимый для протекания номинального тока через трансформатор при коротком замыкании его вторичных выводов в контролируемых условиях испытания.

Если трансформатор имеет сопротивление 5%, для получения номинального тока при испытании на короткое замыкание требуется приблизительно 5% его номинального напряжения. Это не означает, что трансформатор будет отдавать только 5% своей нормальной мощности. Это означает, что его внутреннее сопротивление ограничивает ток повреждения уровнем, связанным со значением 100, делённым на процент сопротивления, при условии достаточно мощного вышестоящего источника.

Упрощённая первичная оценка выглядит следующим образом:

Доступный ограниченный трансформатором ток повреждения = номинальный ток полной нагрузки x (100 / %Z)

Например, трансформатор мощностью 2,000 kVA и номинальным напряжением 400 V имеет вторичный ток полной нагрузки приблизительно 2,887 A. При сопротивлении 5% вклад трансформатора в идеальное трёхфазное металлическое короткое замыкание на его выводах составляет примерно 57.7 kA:

2,887 A x (100 / 5) = 57,740 A

Это отправная точка, а не окончательное исследование защиты. Фактический уровень КЗ также зависит от сопротивления источника, сопротивления кабелей, шинопровода, двигателей, вклада генераторов, положения ответвлений трансформатора, типа повреждения и конфигурации работы системы. Тем не менее зависимость очевидна: меньшее сопротивление трансформатора создаёт больший ожидаемый ток КЗ; большее сопротивление его снижает.

Почему небольшое процентное изменение может иметь значение

Зависимость между сопротивлением и током КЗ является обратной, а не линейной в обычном понимании. Переход от сопротивления 6% к 5% не уменьшает ток КЗ на одну шестую. Он увеличивает ограниченный трансформатором ток КЗ примерно на 20%. Переход от 5% к 4% увеличивает его примерно на 25%.

Такая чувствительность важна вблизи отключающей способности низковольтного распределительного устройства. Проект, который кажется приемлемым при номинале выключателя 50 kA, может стать несоответствующим требованиям после пересмотра предполагаемого сопротивления трансформатора с 5.75% до 5.0%, особенно если трансформатор расположен близко к главному распределительному щиту, а вторичные проводники короткие.

Таблицу не следует использовать для самостоятельного выбора трансформатора. Номинальные параметры трансформаторов и диапазоны сопротивлений различаются в зависимости от мощности, класса напряжения, конструкции и применимых стандартов. Значение, нормальное для крупного трансформатора, подключённого к энергосистеме, может быть непрактичным для компактного низковольтного распределительного агрегата. Ключевой момент заключается в том, что сопротивление необходимо рассматривать как исходный параметр проектирования, а не как взаимозаменяемый каталожный номер.

Уровень повреждения — это результат системы, а не только трансформатора

Распространённая ошибка — рассчитывать ток КЗ, используя только паспортное сопротивление трансформатора, и предполагать, что результат применим везде во вторичной сети. В действительности максимальный уровень КЗ обычно возникает на вторичных выводах трансформатора или очень близко к ним. Каждый участок кабеля, шинопровода, автоматического выключателя, разъединителя и проводника добавляет сопротивление и дополнительно снижает ток КЗ дальше по сети.

В то же время нельзя игнорировать вышестоящую энергосистему или сеть среднего напряжения. Трансформатор, подключённый к слабому фидеру, может не достигнуть своего теоретического ограниченного трансформатором тока КЗ, поскольку сопротивление источника уже существенно. Напротив, объект, питаемый от подстанции большой мощности, может иметь очень мощный источник, вследствие чего сопротивление трансформатора становится основным ограничивающим элементом.

Нагрузки электродвигателей также требуют внимания. В начальный период низковольтного повреждения крупные асинхронные двигатели могут подпитывать место повреждения током. Этот вклад быстро затухает, но он может влиять на включающую и отключающую способность расположенных рядом выключателей. Синхронные машины и вращающиеся установки могут вносить более существенный вклад в зависимости от их возбуждения и рабочего состояния.

Для достоверного исследования короткого замыкания специалисты должны установить как минимум следующее:

• Максимальный и минимальный уровень КЗ энергоснабжающей сети в точке общего присоединения, предпочтительно в MVA или kA с указанием соответствующего базового напряжения.
• Номинальную мощность трансформатора в kVA, первичное и вторичное напряжение, группу соединения, номинальное сопротивление и допуск сопротивления.
• Фактические или планируемые длины, сечения, схему прокладки вторичных проводников и параллельные линии.
• Могут ли генераторы, крупные двигатели, батареи конденсаторов, фотоэлектрические инверторы, аккумуляторные системы или несколько трансформаторов участвовать в аварийных режимах.
• Нормальные и альтернативные рабочие конфигурации, включая секционные связи шин, схемы переключения и режимы резервной генерации.

Случай минимального тока КЗ так же важен, как и случай максимального тока. Максимальный ток КЗ проверяет стойкость оборудования и отключающую способность. Минимальный ток КЗ проверяет, может ли устройство максимальной токовой защиты обнаружить и отключить повреждение достаточно быстро. Система может пройти одну проверку и не пройти другую.

Меньшее сопротивление не всегда лучше

Трансформаторы с меньшим сопротивлением иногда предпочитают, поскольку они обычно обеспечивают лучшее регулирование напряжения под нагрузкой и могут поддерживать более высокий ток при пуске двигателя. Для объектов с крупными двигателями, дробилками, компрессорами, насосами или технологическими нагрузками с высоким пусковым током это может быть реальным преимуществом. Меньшее сопротивление уменьшает падение напряжения на трансформаторе при значительной потребности в токе.

Однако это преимущество сопровождается более высоким током КЗ. В результате распределительный щит может потребовать более высокого номинала по току короткого замыкания, более прочных шин, автоматических выключателей большей отключающей способности или дополнительных средств ограничения тока. На существующем объекте замена трансформатора на трансформатор с меньшим сопротивлением может непреднамеренно сделать пригодное в остальном нижестоящее оборудование недостаточно номинальным.

Большее сопротивление ограничивает ток КЗ и может позволить распределительному оборудованию с меньшей отключающей способностью оставаться пригодным. Оно также может быть полезно при параллельной работе нескольких трансформаторов, когда суммарный доступный ток КЗ иначе стал бы чрезмерным. Однако большее сопротивление увеличивает падение напряжения под нагрузкой и может затруднять пуск двигателей. Оно также может снизить ток повреждения, доступный для срабатывания нижестоящих защитных устройств, особенно на удалённых концах кабелей.

Следовательно, решение представляет собой баланс между ограничением тока КЗ, характеристиками напряжения, пусковым режимом, требованиями непрерывности питания и стоимостью оборудования. Его не следует сводить к общему предпочтению трансформатора с «низким сопротивлением» или «высоким сопротивлением».

Параллельные трансформаторы требуют согласования не только по номиналу kVA

Параллельная работа трансформаторов — одна из ситуаций, в которых сопротивление приобретает особенно важное значение. Когда трансформаторы подключены к общей вторичной шине, их сопротивления влияют на распределение между ними тока нагрузки и тока повреждения. Трансформаторы со значительно различающимися значениями сопротивления не обязательно распределяют ток пропорционально своим номиналам kVA. Агрегат с меньшим сопротивлением обычно принимает большую долю нагрузки и также вносит больший вклад при повреждении на шине.

Коэффициент трансформации, группа соединения, фазовый сдвиг, настройки ответвлений и характеристики сопротивления должны оцениваться совместно. Одинаковое номинальное вторичное напряжение не доказывает пригодность двух агрегатов для параллельной работы. Даже если параллельная работа технически возможна, увеличенный суммарный уровень КЗ может превысить номинал общего распределительного щита или секционного выключателя.

Эта проблема часто возникает при поэтапном расширении мощности. Объект может начинать работу с одним трансформатором, а затем добавить второй для повышения резервирования или обеспечения роста производства. Перед включением секционной связи инженерная группа должна пересчитать аварийную нагрузку на всех затронутых шинах и проверить схему защиты как при раздельных, так и при параллельно соединённых секциях шин.

Допуск сопротивления может изменить окончательный результат

В инженерной документации часто используется номинальное значение сопротивления, тогда как поставленный трансформатор может иметь допустимое отклонение в установленных пределах согласно применимому стандарту или договору. Точный допустимый допуск следует проверять по действующему стандарту и спецификации проекта, а не предполагать. В исследовании КЗ, результат которого близок к номиналу выключателя, необходимо учитывать случай нижнего допуска сопротивления, поскольку при таком условии возникает более высокий ток КЗ.

Например, проектирование для трансформатора с номинальным сопротивлением 6% без проверки допустимого отрицательного допуска может создать устранимый риск. Установленный агрегат может законно иметь фактическое сопротивление ниже, чем принято в расчёте. Тот же принцип применяется при выборе настроек защиты: более высокое, чем ожидается, сопротивление может снизить ток, воспринимаемый нижестоящим реле при удалённом повреждении.

Следовательно, спецификации на закупку должны указывать больше, чем целевой процент сопротивления. В них необходимо установить допустимый диапазон сопротивления, эталонную температуру и условия испытаний, если это применимо, требуемую документацию и последствия отклонения. Если нагрузка распределительного устройства близка к пределу, в критериях проектирования следует явно указать максимальное доступное значение тока КЗ.

Системы с резервным генератором требуют отдельного подхода

Уровни КЗ существенно меняются, когда объект переключается с питания от энергосистемы на резервную генерацию. Сверхпереходное реактивное сопротивление генератора, сопротивление трансформатора и реакция системы управления генератором совместно определяют доступный ток повреждения. В отличие от мощной сети, дизельный генератор может обеспечить лишь ограниченную кратность номинального тока, и этот вклад может быстро затухать.

Это создаёт проблему координации защиты. Выключатель, быстро отключающий повреждение при питании от энергосистемы, может видеть значительно меньший ток при питании той же шины от генератора. Настройка защиты всё равно должна отключать повреждения без ненужного отключения всей аварийной системы. Это важно для больниц, гостиниц, школ, офисных зданий, станций связи и жилых комплексов, где ответственные нагрузки могут переключаться автоматически.

Если резервный источник является частью проекта, исследование трансформатора должно быть связано с данными генератора, а не рассматриваться только как задача для питания от энергосистемы. Всепогодный малошумный агрегат, такой какДизель-генераторная установка в шумозащитном кожухе, может быть сконфигурирован для трёхфазного четырёхпроводного питания 230/400 V и работы с автоматическим вводом резерва, однако ключевой инженерный вопрос заключается не только в его номинале kVA. Специалистам необходимы данные о реактивном сопротивлении генератора, возможностях альтернатора, поведении системы управления, подключении трансформатора и концепции защиты для аварийного режима работы.

В сетях с генераторным резервом часто необходимо оценивать как близкие повреждения, которые могут создавать значительную нагрузку на генератор и трансформатор, так и удалённые повреждения, при которых ток может быть слишком мал для обычной мгновенной максимальной токовой защиты. Схемы защиты от замыканий на землю требуют особой тщательности, поскольку заземление нейтрали и группа соединения трансформатора могут существенно изменить доступный путь тока нулевой последовательности.

Стандарты определяют метод, но проектные допущения по-прежнему важны

Расчёты короткого замыкания обычно выполняются методами, соответствующими IEC 60909 или практикам ANSI/IEEE, в зависимости от местоположения проекта, требований энергоснабжающей организации и договорной основы. Номиналы оборудования также могут регулироваться применимыми стандартами на продукцию IEC или UL/ANSI. Метод расчёта, коэффициент напряжения, учёт вклада двигателей, несимметричный ток и определения нагрузочной способности оборудования должны быть согласованы во всём исследовании.

Техническим специалистам следует избегать смешивания значений из разных расчётных подходов без проверки их основы. Симметричный действующий ток КЗ, пиковый ток включения, несимметричный отключаемый ток и номинальная кратковременная стойкость — это связанные, но не идентичные величины. Комплектное распределительное устройство может быть пригодно по одному показателю и непригодно по другому.

Также важно различать тепловую стойкость трансформатора и возможности нижестоящего оборудования. Трансформатор может выдержать повреждение в течение определённого времени при правильной защите, но это не означает, что низковольтный распределительный щит, кабели, щиты распределения или автоматические выключатели в литом корпусе способны выдержать тот же уровень КЗ и время отключения.

Практическая последовательность проверки перед выбором трансформатора

Перед утверждением значения сопротивления трансформатора начинайте с будущей сети, а не с текущей паспортной таблички. Подтвердите, изменят ли рост мощности, второй трансформатор, секционная связь шин, распределённая генерация или резервный генератор уровень КЗ в течение срока службы оборудования. Рассмотрите максимальные и минимальные условия сети отдельно. Затем сравните расчётную аварийную нагрузку со всеми соответствующими номиналами оборудования, включая оборудование, которое может быть под напряжением только при техническом обслуживании или операциях переключения.

Затем проверьте характеристики падения напряжения и пуска двигателей при предлагаемом сопротивлении. Если более высокое сопротивление используется для контроля тока КЗ, убедитесь, что наиболее тяжёлые случаи пуска и ступенчатого подключения нагрузки остаются приемлемыми. Если для улучшения характеристик напряжения предлагается меньшее сопротивление, подтвердите, что возросшая аварийная нагрузка не требует несоразмерной модернизации распределительных устройств и оборудования защиты.

Наконец, превратите выбранные допущения в требования к закупке. Поставщик трансформатора должен предоставить сертифицированные или документально подтверждённые данные о сопротивлении, а поставщик распределительного устройства должен подтвердить применимые номиналы по короткому замыканию в условиях, указанных проектом. Расчёт необходимо обновить, если окончательные длины кабелей, данные энергоснабжающей сети, информация об испытаниях трансформатора или выбор генератора отличаются от исходной проектной базы.

Сопротивление не является изолированным параметром трансформатора. Оно служит связующим звеном между выбором трансформатора и аварийным поведением всей электрической системы. Рассмотрение его как раннего контролируемого инженерного решения даёт техническим специалистам более ясный путь к оборудованию, которое одновременно надлежащим образом защищено и способно работать в реалистичных условиях сети и резервного питания.
