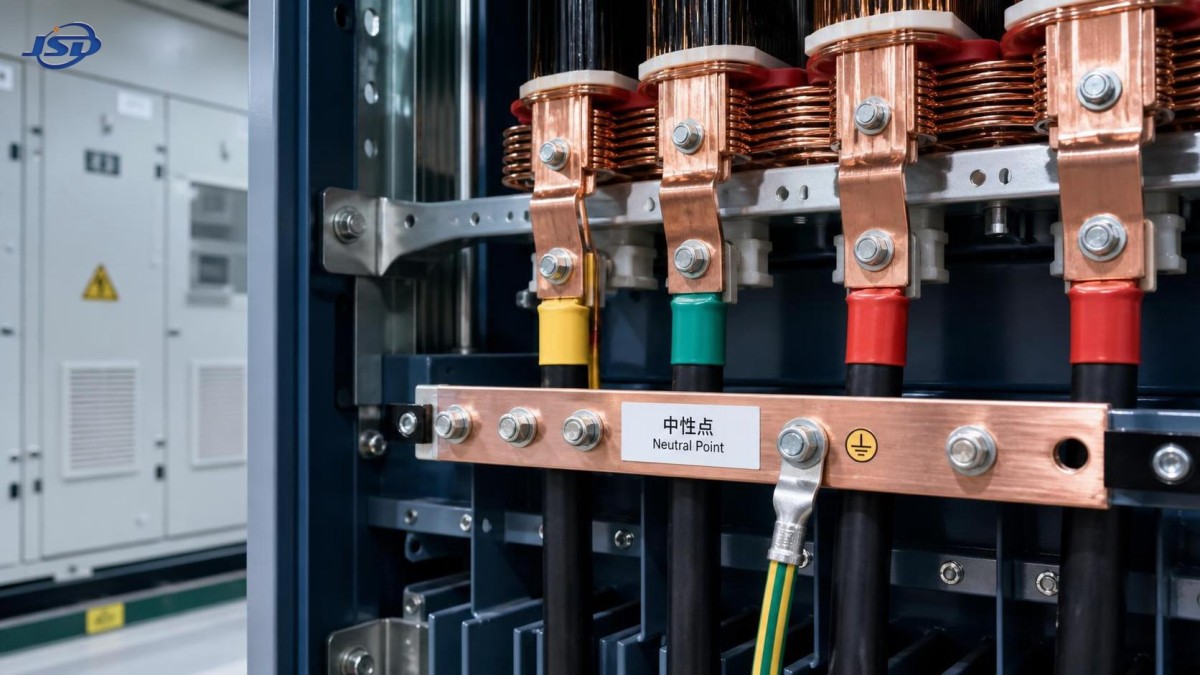

Quand un transformateur de distribution triphasé a-t-il besoin d'un point neutre ?

Un transformateur de distribution triphasé nécessite un point neutre lorsque le système basse tension doit alimenter des charges entre phase et neutre, établir une référence de mise à la terre définie ou permettre aux dispositifs de protection de détecter et d’éliminer de manière fiable les défauts à la terre. Ce n’est pas une exigence automatique pour toute installation triphasée. La décision appropriée dépend du couplage des enroulements du transformateur, des types de charges raccordées, du schéma de mise à la terre et de la réglementation électrique locale applicable.

En pratique, la question est rarement « Un transformateur possède-t-il un neutre ? ». Une question plus utile est : « Que doit faire le système de distribution secondaire après le transformateur ? » Une alimentation de bâtiment en 400/230 V, par exemple, nécessite normalement un conducteur neutre. Une ligne de procédé à 400 V alimentant uniquement des moteurs peut ne pas en nécessiter. Confondre ces deux cas peut conduire à un mauvais groupe vectoriel de transformateur, à un schéma de protection inefficace ou à des modifications coûteuses après la mise en service.

Rôle réel du point neutre

Dans un système triphasé à quatre fils, le neutre constitue le point de référence commun des trois tensions de phase. Il est généralement issu d’un enroulement secondaire couplé en étoile. Pour un système de 400/230 V, chaque circuit entre phase et neutre fournit environ 230 V, tandis que chaque circuit entre phases fournit 400 V.

Le neutre remplit trois fonctions distinctes qui sont souvent confondues :

• Il alimente les charges monophasées raccordées entre phase et neutre.
• Il fournit un point de référence pour la tension du système basse tension.
• Lorsqu’il est intentionnellement mis à la terre, il permet la détection des défauts à la terre et assure un chemin de courant de défaut contrôlé.

Ces fonctions sont liées, mais elles ne sont pas identiques. Un système peut posséder un point étoile interne sans distribuer de conducteur neutre. Il peut également avoir un conducteur neutre raccordé à la terre en un emplacement défini dans le cadre d’un schéma TN. Les plans du projet et la philosophie de protection doivent indiquer clairement ces deux points.

En termes simples : un point neutre est nécessaire lorsque l’installation a besoin d’une référence stable phase-terre et phase-neutre, et non simplement parce que trois phases sont disponibles.

Quand un transformateur de distribution triphasé nécessite un point neutre

Le cas le plus courant est un tableau de distribution basse tension mixte. Les bureaux, commerces, établissements publics, départs résidentiels, hôpitaux et de nombreux bâtiments commerciaux comportent de l’éclairage, des prises, des commandes, des équipements informatiques, de petites unités UPS et des auxiliaires CVC monophasés. Ces charges sont normalement réparties sur L1, L2 et L3 et raccordées au neutre. Un enroulement basse tension couplé en étoile avec un neutre accessible constitue donc la configuration habituelle.

Un neutre est également généralement requis lorsque le système de mise à la terre repose sur un point étoile de transformateur directement mis à la terre. Dans un système TN, le raccordement du point neutre au dispositif de mise à la terre à la source crée un chemin prévisible pour un défaut phase-terre. Ce chemin aide les dispositifs de protection à fonctionner dans les temps de coupure exigés par les règles d’installation applicables. La configuration exacte, qu’il s’agisse de TN-S, TN-C-S, TT ou IT, doit être sélectionnée selon la norme applicable et les exigences du distributeur d’électricité, plutôt que déduite uniquement de la tension de plaque signalétique du transformateur.

Un autre cas concerne un réseau présentant des charges déséquilibrées importantes. Un équilibre parfait des phases est inhabituel en dehors des systèmes dédiés aux moteurs. Les groupes d’éclairage, les circuits de prises, les chargeurs monophasés et les charges électroniques différencient les courants de phase. Le neutre transporte le courant de déséquilibre. Sans neutre, ces charges ne peuvent pas être alimentées comme prévu, et les tentatives de création d’une référence artificielle peuvent produire des tensions instables.

Un autre point concerne les installations présentant des niveaux élevés de charges non linéaires. Les alimentations à découpage, les variateurs de vitesse, l’éclairage LED et les équipements informatiques peuvent produire des harmoniques de rang multiple de trois, en particulier des composantes de troisième ordre. Dans un système à quatre fils, ces courants harmoniques peuvent s’additionner dans le neutre au lieu de s’annuler. Cela ne signifie pas que toute installation nécessite un neutre surdimensionné, mais cela signifie que le dimensionnement du conducteur neutre et l’évaluation des harmoniques doivent faire partie de la revue de conception.

Cas où un neutre peut ne pas être nécessaire

Un secondaire à trois fils peut convenir lorsque toutes les charges en aval sont raccordées entre phases. Une station de pompage dédiée ne comportant que des moteurs asynchrones triphasés, des démarreurs de moteur et des transformateurs de commande entre lignes peut fonctionner correctement sans neutre distribué. Il en va de même pour un départ industriel fermé alimentant des équipements de chauffage triphasés équilibrés.

Les systèmes secondaires couplés en triangle sont souvent utilisés dans ces circonstances. Ils ne disposent pas de point neutre naturel pour une alimentation à quatre fils. Cela peut constituer un choix d’ingénierie pertinent, notamment lorsque la continuité de service sous certains défauts d’enroulement ou le confinement des harmoniques de rang multiple de trois sont importants. Cela ne constitue toutefois pas un moyen d’éviter la conception de la mise à la terre. Un système en triangle nécessite toujours une stratégie délibérée de mise à la terre et de protection contre les défauts.

Ne rejetez pas le neutre simplement parce que la liste actuelle des charges ne contient que des moteurs. Les systèmes de distribution évoluent généralement. Un futur tableau PLC, une alimentation temporaire de chantier, un éclairage de sécurité, une alimentation d’instrumentation ou une extension de bureau peuvent rapidement transformer une installation à trois fils en une installation nécessitant quatre fils. Si cette extension est raisonnablement prévisible, prévoir un point neutre approprié au transformateur peut éviter un remplacement perturbateur ultérieur.

Commencez par le tableau des charges secondaires, et non par la puissance du transformateur

Un transformateur peut disposer d’une capacité suffisante en kVA tout en étant un mauvais choix si son raccordement secondaire ne correspond pas à l’architecture de distribution. Avant d’approuver un transformateur de distribution triphasé, examinez les circuits réels qui seront alimentés depuis le tableau principal basse tension.

Ne vous limitez pas aux kW raccordés. Identifiez les circuits phase-neutre, la diversité de charge attendue, la proportion de charges électroniques, les départs de réserve futurs et la méthode d’élimination des défauts. Confirmez également si les 400 V indiqués correspondent à une valeur entre phases, car il s’agit d’une source fréquente de confusion. Un système de 400 V entre phases est couramment associé à environ 230 V entre phase et neutre, mais les tensions nominales et tolérances admises doivent respecter les spécifications du projet et les normes locales.

Le couplage des enroulements détermine ce qui est disponible

Un enroulement en étoile fournit un point neutre physique. Un enroulement en triangle ne le fournit pas. Pour de nombreuses applications de distribution, une configuration primaire en triangle et secondaire en étoile est choisie, car elle fournit un neutre basse tension utilisable tout en isolant certains effets de composante homopolaire et d’harmoniques de rang multiple de trois du réseau amont. Le groupe vectoriel doit néanmoins être vérifié par rapport aux exigences de fonctionnement en parallèle, au déphasage, à la coordination des protections et aux conditions de raccordement du distributeur.

Il ne suffit pas de demander « Dyn » ou « secondaire en étoile » sur un bon de commande. Confirmez si le neutre est sorti par une traversée, s’il est dimensionné pour le service prévu, comment il sera mis à la terre et si la conception du transformateur supporte le niveau de défaut attendu. Les équipements de mise à la terre du neutre, s’ils sont spécifiés, font partie de la conception du système et ne constituent pas un élément à traiter après coup.

Pour un projet de 15 kV à 0.4 kV alimentant une distribution urbaine, des charges commerciales ou une installation industrielle avec des auxiliaires mixtes, le neutre secondaire doit être défini dans le schéma unifilaire avant la sélection des équipements. Une option telle que letransformateur de distribution de puissance immergé dans l’huile 15kV/0.4kV est pertinente lorsque le projet nécessite cette conversion de tension et une configuration de distribution adaptée au profil de charge en aval. Sa plage annoncée de 30-5000 kVA couvre des applications très différentes ; la configuration du neutre, le groupe vectoriel, les exigences en matière de pertes, les conditions de refroidissement et les interfaces de protection nécessitent donc toujours une confirmation spécifique au projet.

Pour les sites où les considérations environnementales influencent la sélection des équipements, l’huile végétale FR3 peut constituer une option disponible. Cette décision doit être évaluée séparément de la question du neutre. Le choix du fluide peut affecter la planification de la sécurité incendie et de l’environnement ; il ne détermine pas si le réseau basse tension nécessite un secondaire à quatre fils.

La mise à la terre est le point où de nombreuses conceptions échouent

Un conducteur neutre n’est pas la même chose qu’un conducteur de protection. Ils peuvent être raccordés en un point source défini dans certains systèmes de mise à la terre, mais ils remplissent des fonctions différentes en aval. Utiliser un neutre comme substitut occasionnel au conducteur de protection crée des risques à la fois de sécurité et de conformité.

L’impédance requise de la boucle de défaut à la terre, le courant de défaut présumé, les courbes des dispositifs de protection et les temps de coupure doivent être vérifiés comme un système. Un neutre directement mis à la terre peut fournir un courant de défaut élevé et un fonctionnement rapide de la protection contre les surintensités. Un système mis à la terre par résistance ou isolé se comporte différemment et peut nécessiter une surveillance d’isolement ou des relais sensibles de défaut à la terre. Aucune de ces approches n’est universellement meilleure ; chacune est choisie pour un objectif spécifique d’exploitation et de sécurité.

Une erreur courante consiste à supposer qu’une liaison neutre-terre à faible impédance est toujours préférable. Dans une installation de procédé, un courant de défaut à la terre élevé peut provoquer des dommages importants ou des arrêts inutiles. Dans une autre installation, un courant de défaut insuffisant peut empêcher un disjoncteur classique de fonctionner assez rapidement. L’étude de protection détermine la réponse.

La charge du neutre et la stabilité de tension nécessitent des vérifications distinctes

Lorsque les charges phase-neutre sont sensiblement déséquilibrées, le courant de neutre peut devenir important. La chute de tension qui en résulte n’est pas seulement une question de conducteur. Elle peut affecter les performances des équipements monophasés, provoquer des alarmes intempestives, influencer le fonctionnement des contacteurs et perturber les équipements électroniques sensibles. L’équilibrage des circuits entre les phases reste la première mesure pratique de contrôle.

Les charges non linéaires nécessitent un examen plus approfondi. Le courant harmonique peut chauffer le neutre et les enroulements du transformateur même lorsque les relevés de courant de phase semblent acceptables. Une étude de charge ou une étude harmonique est appropriée lorsque le site comporte des charges informatiques concentrées, de grandes installations LED, des systèmes redresseurs ou certaines applications d’entraînement. N’appliquez pas un facteur de déclassement générique sans mesure ni modèle de charge défendable.

Les transformateurs de courant de neutre, la protection différentielle et les dispositifs de comptage doivent également correspondre au système de mise à la terre choisi. Un conducteur neutre omis de la conception initiale ne peut pas être ajouté simplement ultérieurement sans réexaminer ces dispositifs et leurs réglages.

Une liste de vérification pratique pour l’approbation

Avant de finaliser la spécification du transformateur, confirmez les questions suivantes avec le concepteur électrique, l’installateur et le propriétaire du réseau, le cas échéant :

• Des charges actuelles ou prévues sont-elles alimentées entre phase et neutre ?
• Quel système de mise à la terre est requis au secondaire du transformateur ?
• L’enroulement basse tension est-il couplé en étoile et son neutre est-il sorti ?
• Quel courant de défaut phase-terre est attendu et comment la protection l’éliminera-t-elle ?
• Des charges non linéaires importantes sont-elles susceptibles de créer un courant harmonique dans le neutre ?
• Le transformateur fonctionnera-t-il en parallèle avec une autre unité, nécessitant des groupes vectoriels et des configurations de mise à la terre compatibles ?
• Le distributeur, l’autorité locale et la norme d’installation applicable imposent-ils une méthode spécifique de neutre ou de mise à la terre ?

Ces questions sont plus utiles que de se fier à une description générique de « transformateur triphasé ». Elles permettent de déterminer si le neutre constitue une véritable exigence d’exploitation, une exigence de protection, une décision d’anticipation ou s’il est inutile pour la charge définie.

Questions soulevées lors de la spécification

Un transformateur couplé en étoile peut-il fonctionner sans distribuer de neutre ?

Oui. Le point étoile peut exister mais rester inutilisé comme conducteur de charge. Sa mise à la terre, son accessibilité ou sa nécessité pour la protection dépendent de la conception du système.

Tout transformateur de 400 V nécessite-t-il un neutre ?

Non. Une alimentation 400 V à trois fils peut alimenter des charges entre phases. Une alimentation 400/230 V à quatre fils nécessite un neutre lorsque des charges de 230 V font partie de l’installation.

Le neutre peut-il être sous-dimensionné parce que les charges sont équilibrées ?

Uniquement après une évaluation appropriée. Le déséquilibre des charges, les modifications futures et les courants harmoniques de rang multiple de trois peuvent rendre un neutre réduit inadapté.

Le neutre du transformateur peut-il être mis à la terre en toute sécurité n’importe où ?

Non. L’emplacement et la méthode de mise à la terre du neutre doivent respecter le schéma de mise à la terre et la conception de la protection retenus. Plusieurs liaisons neutre-terre non intentionnelles peuvent créer des courants de circulation et des problèmes de protection.

La décision en une phrase

Sélectionnez un transformateur de distribution triphasé doté d’un point neutre accessible et correctement mis à la terre lorsque le système secondaire nécessite une alimentation phase-neutre, une référence de terre définie ou une protection contre les défauts à la terre basée sur cette référence. Pour un système de charges à trois fils dédié et correctement protégé, un neutre peut apporter peu de valeur. La bonne réponse découle du tableau des charges et de l’étude de mise à la terre, puis de la spécification du transformateur, et non l’inverse.
