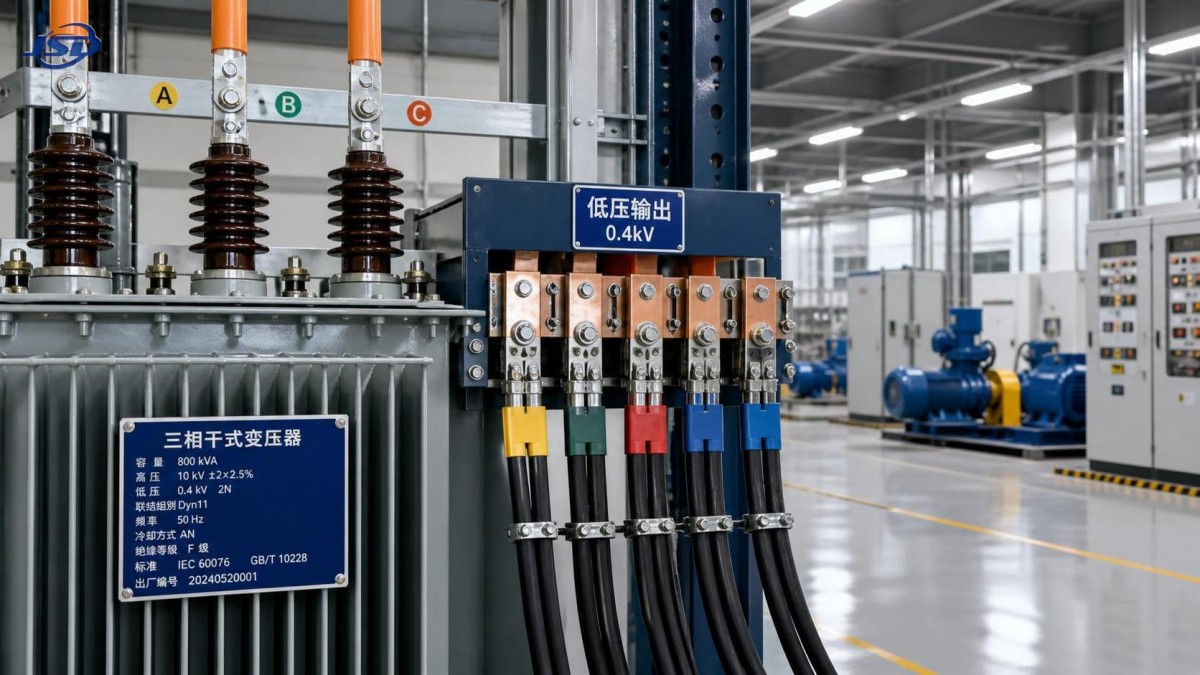

Выбор напряжения 3-фазного распределительного трансформатора для смешанных нагрузок

Выбор правильного напряжения трёхфазного распределительного трансформатора для смешанных нагрузок требует большего, чем сопоставление номинальных значений на паспортной табличке. Технические специалисты должны учитывать разнообразие нагрузок, допуски по напряжению, влияние гармоник, будущий рост мощности и применимые стандарты электросетей.

Грамотно спроектированный выбор улучшает качество электроэнергии, эксплуатационную эффективность, защиту оборудования и долгосрочную надёжность в промышленных, инфраструктурных, коммерческих приложениях и системах возобновляемой энергетики с различными характеристиками эксплуатации.

Начните с фактической нагрузки и профиля питающего напряжения

Первое решение касается не мощности трансформатора в кВА. Необходимо определить доступное напряжение сети, требуемые вторичные напряжения, схему заземления и режим работы каждой подключённой нагрузки.

Объекты со смешанными нагрузками обычно объединяют двигатели, освещение, оборудование HVAC, выпрямители, частотно-регулируемые приводы, сварочные аппараты, системы управления и чувствительное электронное оборудование в одной распределительной сети.

Эти нагрузки ведут себя по-разному. Двигатели создают пусковой ток, нелинейные нагрузки генерируют гармоники, освещению может требоваться стабильное напряжение, а оборудование автоматизации может быть очень чувствительным к нарушениям напряжения.

Перед выбором трёхфазного распределительного трансформатора технические специалисты должны задокументировать номинальное питающее напряжение, пределы отклонений напряжения, чередование фаз, частоту, уровень короткого замыкания, способ заземления и ожидаемую надёжность сети.

Например, объект с питанием 11 кВ может требовать вторичную систему 400/230 В, тогда как на другом объекте может использоваться первичное напряжение 13,8 кВ и вторичное распределение 480/277 В.

Выбранное вторичное напряжение должно обеспечивать работу установленного оборудования без чрезмерного локального преобразования. Ненужное преобразование напряжения увеличивает потери, вводит дополнительные требования к защите и усложняет планирование обслуживания.

Если смешанные нагрузки включают импортное оборудование, специалисты должны проверить, требуется ли для него работа при 400 В, 415 В, 440 В, 460 В или 480 В на указанной частоте.

Совместимость по напряжению особенно важна для двигателей и приводов. Двигатель, работающий за пределами предусмотренного диапазона напряжений, может перегреваться, развивать меньший крутящий момент, потреблять повышенный ток или иметь сокращённый срок службы изоляции.

Панели управления, программируемые контроллеры, оборудование связи и контрольно-измерительные приборы обычно имеют более узкие допуски по напряжению, чем традиционные резистивные нагрузки или нагрузки асинхронных двигателей.

Практичным исходным документом является ведомость нагрузок, содержащая для каждой категории нагрузки подключённую мощность в кВт, коэффициент мощности, рабочий цикл, пусковые характеристики, гармонический режим, критичность и предпочтительное рабочее напряжение.

Учитывайте спрос, коэффициент одновременности и рост нагрузки, а не только подключённую нагрузку

Подключённая нагрузка полезна, но она редко отражает непрерывную эксплуатационную нагрузку трансформатора. Выбор мощности только по суммарному установленному номиналу может привести к ненужным капитальным затратам и низкой эффективности.

Коэффициент спроса отражает, какая часть подключённой нагрузки работает одновременно. Коэффициент одновременности учитывает, что индивидуальные пиковые потребности обычно возникают на объекте в разное время.

Специалисты должны получать эксплуатационные данные при любой возможности. Исторические интервальные данные спроса, производственные графики, сезонные нагрузки и планы будущего расширения обеспечивают более обоснованную базу, чем одни лишь предположения.

Для новых проектов рассчитайте несколько сценариев: нормальное производство, пиковое производство, условия запуска, аварийный режим и планируемое расширение. Трансформатор должен соответствовать применимым требованиям к непрерывному и кратковременному режимам.

Объекты с высокой долей двигательной нагрузки требуют особого внимания, поскольку пусковой ток может в несколько раз превышать ток полной нагрузки. Ключевым риском обычно является провал напряжения, а не только тепловая мощность трансформатора.

Трансформатор может иметь достаточную мощность в кВА для нормальной работы, но всё же вызывать недопустимую просадку напряжения при прямом пуске крупного двигателя от сети.

Оцените пуск самого мощного двигателя, способ пуска, импеданс сети, импеданс трансформатора и одновременно работающие нагрузки. Устройства плавного пуска и частотно-регулируемые приводы могут существенно изменить результат.

Для периодической работы сварочных аппаратов, кранов, прессов и аналогичных колеблющихся нагрузок изучите рабочий цикл и пиковый ток. Тепловая нагрузка может оставаться допустимой, тогда как мерцание или колебания напряжения становятся проблемными.

Будущую мощность следует учитывать явно. Умеренный резерв на рост обычно уместен, однако чрезмерное завышение мощности может снизить эффективность загрузки и привести к более высоким потерям энергии холостого хода.

Во многих проектах нормальную загрузку предусматривают на уровне около 60–80 процентов номинальной мощности трансформатора, хотя подходящее значение зависит от температуры окружающей среды, гармоник, стратегии резервирования и определённости роста.

Выберите коэффициент трансформации и группу соединения для распределительной системы

Коэффициент трансформации должен соответствовать питанию от электросети и архитектуре распределения на стороне нагрузки. Это включает номинальное первичное напряжение, линейное вторичное напряжение, наличие нейтрали и требования оборудования объекта.

Для смешанных коммерческих и промышленных нагрузок вторичная обмотка, соединённая звездой, часто ценна, поскольку обеспечивает нейтральную точку для освещения линейно-нейтрального подключения, систем управления и однофазных вспомогательных цепей.

Схема соединения треугольник-звезда также может способствовать изоляции определённых гармоник, кратных трём, и созданию заземлённой нейтрали на стороне низкого напряжения в зависимости от общей схемы заземления.

Однако выбор группы соединения никогда не следует рассматривать как предпочтение из каталога. Он влияет на фазовый сдвиг, параллельную работу, поведение заземления, пути токов короткого замыкания и совместимость с оборудованием вышестоящей сети.

При параллельной работе трансформаторов коэффициент трансформации, импеданс, группа соединения, положение ответвлений и чередование фаз должны быть совместимы. Несоответствие может вызвать циркулирующий ток или неравномерное распределение нагрузки.

Заземление требует согласованного анализа с инженерами по релейной защите. Вторичная нейтраль может быть глухозаземлённой, заземлённой через резистор, через реактор либо полученной иной схемой в зависимости от нормативов и целей защиты от замыканий.

Заземлённая вторичная обмотка, соединённая звездой, часто упрощает защиту типовых низковольтных распределительных систем. Однако уровень короткого замыкания должен оставаться в пределах отключающей способности нижестоящих автоматических выключателей и распределительных щитов.

Перед окончательным утверждением проекта технические специалисты должны проверить местные стандарты электросетей и проектные спецификации, включая IEC, IEEE, ANSI, требования энергоснабжающих организаций и региональные нормы напряжения.

Переключатели ответвлений заслуживают внимания, когда первичное питание испытывает регулярные колебания напряжения. Ответвления без возбуждения могут подходить для стабильных сетей, тогда как регулирование под нагрузкой может быть оправдано для критически важных систем.

Цель состоит в поддержании напряжения на стороне нагрузки в пределах допуска оборудования при нормальных колебаниях питающего напряжения, ожидаемой нагрузке трансформатора и разумно прогнозируемом падении напряжения в распределительных фидерах.

Учитывайте гармоники, нелинейные нагрузки и интерфейсы систем накопления энергии

Современные системы со смешанными нагрузками всё чаще включают частотно-регулируемые приводы, оборудование UPS, выпрямители, станции зарядки EV, фотоэлектрические инверторы и системы накопления энергии на аккумуляторах.

Эти устройства могут создавать гармонические токи, которые увеличивают потери трансформатора, повышают рабочую температуру и влияют на качество формы кривой напряжения. Стандартные номиналы трансформатора могут не в полной мере отражать такой режим работы.

Гармонический ток вызывает дополнительные потери от вихревых токов в обмотках и конструктивных элементах. Эффект возрастает с частотой гармоник, поэтому даже умеренное значение искажений может вызывать значительный нагрев.

Запрашивайте измеренные данные по гармоникам для существующих объектов либо моделируйте ожидаемые искажения для новых установок. Оценивайте суммарное гармоническое искажение тока, отдельные порядки гармоник и вероятную одновременную нелинейную нагрузку.

При значительной доле нелинейной нагрузки рассмотрите трансформатор, рассчитанный на гармоническую нагрузку, с подходящим сечением проводников, тепловыми запасами и оценкой конструкции по K-фактору или эквивалентному критерию.

Нулевые проводники также требуют проверки. Гармоники, кратные трём, от однофазных нелинейных нагрузок могут суммироваться в нейтрали вторичной обмотки, соединённой звездой, вместо взаимной компенсации.

Системы накопления энергии создают ещё один вопрос интерфейса. Инвертор определяет, как аккумуляторная система электрически взаимодействует с распределительной сетью переменного тока, а не только номинальное напряжение постоянного тока аккумулятора.

Для проектов, объединяющих резервное питание, солнечное накопление энергии и распределение на объекте, 51.2V модульная LiFePO4 аккумуляторная батарея для накопления энергии может поддерживать модульные конфигурации накопления через совместимые инверторные системы.

Её штабелируемая конструкция мощности, поддержка связи CAN и RS485, а также функции интеллектуального управления аккумулятором могут быть полезны для проектов, требующих масштабируемых конфигураций накопления энергии для жилых или коммерческих объектов.

С точки зрения трансформатора оцените выходное напряжение инвертора, максимальный ток переменного тока, вклад в ток короткого замыкания, двунаправленный поток мощности, поведение защиты от островного режима и гармонические характеристики в каждом режиме работы.

Проверяйте импеданс, аварийные токи и регулирование напряжения совместно

Импеданс трансформатора является ключевым параметром проектирования, поскольку он влияет как на доступный ток короткого замыкания, так и на падение напряжения при изменяющихся условиях нагрузки.

Более низкий импеданс обычно увеличивает вторичный ток короткого замыкания, что может улучшить срабатывание защитных устройств, но может превысить допустимую стойкость или отключающую способность нижестоящего электрооборудования.

Более высокий импеданс ограничивает ток короткого замыкания, но может ухудшить регулирование напряжения при пусках двигателей или быстро изменяющихся промышленных нагрузках. Правильное значение зависит от результатов системных расчётов.

Не выбирайте импеданс только из стандартного диапазона каталога. Проанализируйте всю электрическую сеть, включая вклад энергосистемы, вклад генераторов, длины кабелей и схемы параллельной работы трансформаторов.

Расчёт короткого замыкания должен определять максимальные и минимальные уровни повреждения на главных распределительных щитах, в центрах управления двигателями, распределительных щитах и основных точках подключения оборудования.

Максимальный ток короткого замыкания подтверждает стойкость оборудования. Минимальный ток короткого замыкания помогает проверить, что защитные устройства могут обнаружить и отключить повреждения в требуемое время.

Регулирование напряжения следует оценивать при полной нагрузке и во время критических переходных процессов нагрузки. Импеданс трансформатора, сопротивление обмоток, коэффициент мощности и импедансы фидеров влияют на подаваемое напряжение.

Для чувствительных смешанных нагрузок оценивайте напряжение на клеммах оборудования, а не только на вторичных клеммах трансформатора. Длинные фидеры могут создавать существенное дополнительное падение напряжения.

Координация с инженерами по защите имеет важное значение. Настройки реле, характеристики выключателей, номиналы предохранителей, защита от замыканий на землю и селективная координация должны учитывать выбранный импеданс трансформатора и метод заземления.

Эти исследования особенно важны, когда критические технологические нагрузки, медицинское оборудование, системы обработки данных или системы жизнеобеспечения используют общую распределительную инфраструктуру с промышленным оборудованием высокого энергопотребления.

Оцените эффективность, охлаждение, окружающую среду и ограничения монтажа

Выбор напряжения и номинала трансформатора должен обеспечивать эффективную работу во всём ожидаемом профиле нагрузки. Потери трансформатора в основном состоят из потерь холостого хода в сердечнике и потерь в обмотках, зависящих от нагрузки.

Малонагруженный трансформатор может иметь низкие потери в обмотках, но всё равно потреблять энергию вследствие постоянных потерь в сердечнике. Перегруженный трансформатор имеет более высокие потери в обмотках и повышенную тепловую нагрузку.

Сравнивайте гарантированные значения потерь в реалистичных рабочих точках, а не только цену приобретения. Затраты на электроэнергию за срок службы трансформатора могут существенно превышать первоначальную стоимость оборудования.

Способ охлаждения должен соответствовать условиям монтажа. Масляные трансформаторы обеспечивают надёжные характеристики для многих наружных и промышленных установок, тогда как сухие трансформаторы могут подходить для внутренних помещений с повышенными требованиями пожарной безопасности.

Температура окружающей среды, высота над уровнем моря, вентиляция, исполнение корпуса, загрязнение, влажность и солнечное воздействие могут требовать снижения номинальных характеристик или специальных конструктивных решений.

В прибрежной, химической, горнодобывающей среде или условиях высокой запылённости защита от коррозии и выбор системы изоляции требуют раннего внимания. Условия окружающей среды часто определяют долгосрочную надёжность больше, чем номинальная мощность.

Уровень шума также может иметь значение в коммерческих зданиях, городской инфраструктуре, больницах и установках рядом с жилыми зонами. Проверьте гарантированные уровни шума и рассмотрите размещение, барьеры и конструкцию корпуса.

Физические ограничения следует учитывать до закупки. Подтвердите доступ для транспортировки, точки подъёма, нагрузки на фундамент, зазоры, прокладку кабелей, противопожарное разделение и доступ для будущего обслуживания.

Для установок с инверторами накопления энергии обеспечьте достаточное разделение и вентиляцию между оборудованием переменного тока, аккумуляторным оборудованием и трансформаторным оборудованием в соответствии с применимыми нормами и инструкциями изготовителя.

Полная техническая спецификация должна указывать коэффициент трансформации, номинальную мощность в кВА, импеданс, группу соединения, ответвления, класс изоляции, способ охлаждения, потери, стандарты, принадлежности, испытания и требования к окружающей среде.

Используйте структурированную техническую оценку перед размещением заказа на закупку

Обоснованный процесс выбора трансформатора объединяет электротехнические расчёты с данными об оборудовании. Он не должен опираться исключительно на номинал, рекомендованный поставщиком, или стандартную конфигурацию предыдущего проекта.

Начните с проверенной ведомости нагрузок и однолинейной схемы. Затем подтвердите условия энергоснабжающей организации, потребности во вторичном напряжении, максимальный спрос, предположения о росте, требования к пуску двигателей и источники гармоник.

Далее выполните расчёты потокораспределения, падения напряжения, короткого замыкания, координации защит и гармоник, соответствующие сложности проекта и эксплуатационному риску.

Сравнивайте варианты трансформаторов-кандидатов, используя одинаковые исходные допущения. Рассмотрите кВА, коэффициент трансформации, импеданс, значения потерь, превышение температуры, охлаждение, диапазон ответвлений, группу соединения и физические размеры.

Запрашивайте у поставщиков результаты приёмо-сдаточных испытаний, подтверждение типовых испытаний при необходимости, чертежи, гарантированные потери, информацию о превышении температуры, сведения об изоляции и применимую сертификационную документацию.

Качество производства должно быть частью оценки. Качество изготовления обмоток, конструкция сердечника, обработка изоляции, обработка масла, дисциплина испытаний и контроль качества влияют на долгосрочную эксплуатационную надёжность.

Для международных проектов до утверждения конструкции подтвердите, что оборудование соответствует стандартам страны назначения, требованиям к подключению к сети, ограничениям транспортировки и местным ожиданиям по обслуживанию.

Jinshida Electric Power Technology Co., Ltd. поддерживает приложения передачи и распределения электроэнергии посредством ориентированного на инженерные решения производства, управления качеством и решений в области энергетического оборудования для глобальных проектов.

Раннее техническое взаимодействие помогает согласовать конфигурацию трансформатора с условиями сети, промышленными процессами, интеграцией возобновляемых источников энергии, инфраструктурными требованиями и целями проекта по надёжности.

Поэтому лучший трёхфазный распределительный трансформатор — не просто самый крупный доступный агрегат. Это агрегат, напряжение, мощность, импеданс, совместимость с защитой и потери которого соответствуют реальной рабочей системе.

Заключение: делайте выбор напряжения системным решением

Выбор напряжения трёхфазного распределительного трансформатора для смешанных нагрузок следует начинать с фактической электрической системы, а не с типового номинала на паспортной табличке или отдельного каталога оборудования.

Технические специалисты должны уделять приоритетное внимание совместимости с питанием, потребностям во вторичном напряжении, разнообразию нагрузок, пусковым характеристикам двигателей, нелинейной нагрузке, аварийным токам, заземлению, эффективности и требованиям к будущей мощности.

При совместном рассмотрении этих факторов выбранный трансформатор может обеспечивать стабильное напряжение, управляемые уровни повреждений, улучшенную защиту оборудования, более низкие затраты на электроэнергию в течение жизненного цикла и надёжную долгосрочную эксплуатацию.

Дисциплинированный подход, основанный на исследованиях, также сокращает доработки на поздних этапах, предотвращает выбор неподходящих конфигураций трансформаторов и предоставляет участникам проекта чёткую техническую основу для решений по закупке и эксплуатации.
