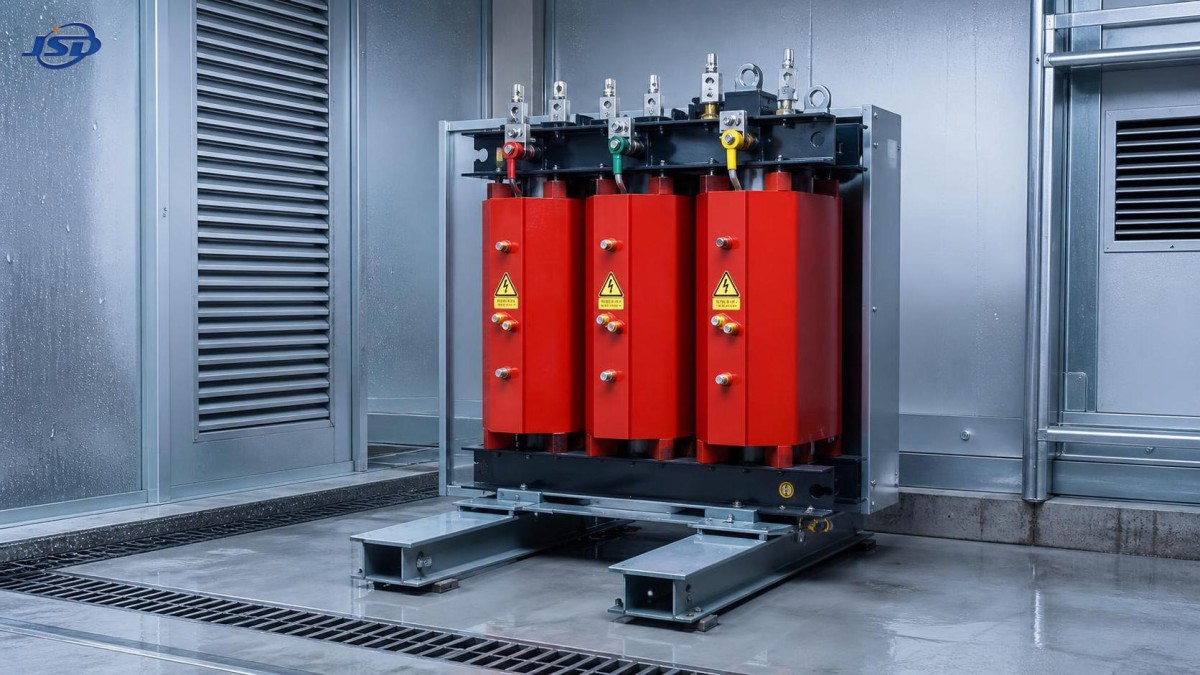

Когда трансформатор с литой изоляцией подходит для промышленного объекта с высокой влажностью?

Изменения влажности превращают выбор трансформатора из обычной задачи электрического расчёта в решение по экологической надёжности. В промышленных зданиях влага редко присутствует сама по себе. Она часто сопровождается проводящей пылью, солевыми аэрозолями, химическими парами, мойкой оборудования, резкими изменениями температуры, ограниченной вентиляцией и режимом эксплуатации, при котором остаётся мало времени на профилактическое обслуживание. Трансформатор с литой изоляцией может хорошо работать в таких условиях, но только если спецификация соответствует фактическому воздействию, а не общему определению «влажное помещение».

Главный вопрос заключается не в том, устойчива ли литая изоляция к влаге в принципе. Важно, сохранит ли надёжность вся трансформаторная установка — обмотки, выводы, корпус, путь охлаждающего воздуха, кабельные интерфейсы, схема защиты и доступ для обслуживания — в самые влажные, жаркие, загрязнённые и нестабильные периоды работы объекта.

Почему влажность является проблемой трансформатора, а не только условием помещения

Влага воздействует на трансформаторы несколькими механизмами. В маслонаполненном агрегате вода может ухудшать диэлектрические характеристики и ускорять старение изоляции, если попадает в бак или присутствует в системе изоляции. В сухом оборудовании риск смещается в сторону поверхностных токопроводящих дорожек, конденсации на выводах и вводах, коррозии металлических частей, ухудшения внешних изоляционных поверхностей и загрязнений, становящихся проводящими при увлажнении.

В трансформаторе с литой изоляцией обмотки высокого напряжения залиты эпоксидной смолой. Это существенно снижает прямое воздействие окружающей влаги на изоляцию обмоток и делает конструкцию изначально более устойчивой, чем сухие трансформаторы с открытыми обмотками, во многих влажных или загрязнённых средах. Заливка смолой также повышает механическую прочность при силах короткого замыкания и тепловом циклировании при условии, что конструкция и производственный процесс контролируют пустоты, риск растрескивания и характеристики частичных разрядов.

Это не означает, что трансформатор с литой изоляцией является герметичным оборудованием. Низковольтные обмотки, ответвительные перемычки, кабельные оконцеватели, ограничители перенапряжения, датчики температуры, опорные изоляторы и сам корпус по-прежнему зависят от условий площадки. Если внутри помещения подстанции или наружного киоска регулярно образуется конденсат, плохо спроектированная установка всё равно может подвергаться пробоям изоляции и коррозии, даже если блоки обмоток остаются в хорошем состоянии.

Полезно различать высокую влажность и воздействие конденсации. На объекте может стабильно поддерживаться высокая относительная влажность без конденсации, если температура оборудования остаётся выше точки росы и вентиляция контролируется. И наоборот, площадка с умеренной средней влажностью может испытывать сильную конденсацию, когда трансформатор ночью обесточен, двери открывают для тёплого наружного воздуха или зоны охлаждаемых процессов создают резкие температурные градиенты. Последнее условие обычно более требовательно.

Где трансформаторы с литой изоляцией обычно технически целесообразны

Трансформаторы с литой изоляцией часто хорошо подходят для внутренних промышленных подстанций, где важны пожарная безопасность, ограниченные возможности удержания масла и устойчивость к переменным условиям окружающей среды. Типичные примеры включают предприятия пищевой промышленности и производства напитков с частой мойкой поблизости, целлюлозно-бумажные предприятия, текстильные фабрики, здания очистки сточных вод, прибрежные производственные площадки, порты, подземные сооружения, технологические здания горнодобывающих объектов и промышленные площадки с зонами повышенной пожарной опасности.

Они особенно привлекательны, когда трансформатор необходимо установить близко к центру нагрузки: внутри производственных цехов, в многоэтажных объектах, рядом с зонами пребывания людей или в зданиях, где маслосборник, противопожарная стена, дренажная система либо требования страховщика по противопожарной защите затрудняют применение маслонаполненного трансформатора.

Выбор становится более обоснованным, когда одновременно выполняются все следующие условия:

• Помещение трансформатора закрыто, но его можно поддерживать в достаточно чистом состоянии и проветривать.
• Влага присутствует в окружающем воздухе, но прямые струи воды и постоянное скопление воды можно предотвратить.
• Пожарная нагрузка, экологическая ответственность или ограничения на внутреннее размещение благоприятствуют конструкции без жидкости.
• Рост нагрузки понятен, а содержание гармоник может быть количественно определено.
• Проект допускает тепловые последствия и требования к занимаемой площади сухого оборудования.

Последние два условия заслуживают большего внимания, чем обычно получают. Трансформаторы с литой изоляцией, как правило, имеют более высокие потери и используют воздух для охлаждения, поэтому их работа сильнее зависит от температуры помещения и вентиляции, чем работа эквивалентного жидкостного трансформатора. Влажный объект с плохой циркуляцией воздуха может стать тепловой проблемой, даже если он не является электрически агрессивной средой.

Оценивайте площадку как совокупность воздействий, а не по одному показателю влажности

Спецификации, указывающие только «относительная влажность: 95%», недостаточны для осмысленного выбора. Относительную влажность необходимо рассматривать вместе с диапазоном температур, частотой конденсации, загрязнителями, высотой над уровнем моря, вентиляцией и вероятностью прямого попадания воды. Более качественное обследование площадки разделяет следующие условия.

Конденсация и тепловое циклирование

Следует выяснить, когда трансформатор находится под напряжением, когда отключаются системы HVAC и подвергаются ли холодные поверхности воздействию влажного воздуха. Повторяющиеся циклы перехода через точку росы могут оставлять влагу на клеммных платах и поверхностях изоляторов. При дневном осмотре трансформатор может выглядеть сухим, но наиболее тяжёлые условия могут возникать при остановке или повторном пуске.

Такие меры, как противоконденсационные нагреватели, правильно спроектированный корпус, термостатическое или гигростатическое управление, дренируемые кабельные вводы и вентиляция, которая не просто втягивает влажный наружный воздух, могут быть столь же важны, как технология изоляции обмоток. При наружной установке трансформатора степень защиты корпуса и конструкция крыши требуют отдельной оценки; наружный шкаф не защищён автоматически от любого косого дождя, затопления или соляного тумана.

Загрязнители, переносимые влагой

Чистая влажность обычно поддаётся контролю. Влажность в сочетании с пылью удобрений, цементной пылью, техническим углеродом, металлическими частицами, хлорсодержащими парами, соединениями серы или солью создаёт иной профиль риска. Отложения на открытой изоляции могут поглощать влагу и снижать поверхностное сопротивление, образуя пути для токопроводящих дорожек и перекрытия. Коррозионная атмосфера также может ухудшать состояние крепежа, соединений заземления, уплотнений дверей, жалюзи и клеммной арматуры.

В таких случаях оценщик должен запросить сведения о системах защитных покрытий, материале корпуса, предполагаемой категории коррозии, внутреннем разделении, степени защиты от проникновения и расположении неизолированных токоведущих частей. Простое указание литой обмотки не устранит коррозию в других частях сборки.

Прямая мойка, распыление и затопление

Трансформатор с литой изоляцией не следует считать оборудованием для мойки. Если установка находится рядом с операциями очистки, мойкой под давлением, сносом капель от градирни или протекающими технологическими трубопроводами, предпочтительно физическое разделение. Специальное электротехническое помещение или изолированный трансформаторный отсек надёжнее, чем только более высокая степень защиты корпуса. Риск затопления требует подъёма оборудования, проектирования дренажа, стратегии герметизации кабелей и аварийных эксплуатационных процедур; он не устраняется выбором сухого трансформатора.

Правильно используйте классы окружающей среды, климата и пожарной безопасности IEC

IEC 60076-11 предоставляет полезную основу для сухих трансформаторов. Классы окружающей среды указывают условия, которые оборудование может выдерживать в эксплуатации, климатические классы относятся к воздействию низких температур, а классы пожарной безопасности — к пожарным характеристикам. В обсуждениях влажных промышленных условий часто упоминается E2, поскольку он представляет более тяжёлый класс окружающей среды, чем E0 или E1, включая учёт конденсации и загрязнения. Однако E2 не следует использовать как сокращение для «подходит для любой влажной промышленной среды».

Спецификация должна указывать требуемый класс и требовать от производителя документированного подтверждения соответствия. Также необходимо подтвердить, что охватывает такое заявление: сам трансформатор, корпус при его поставке и любой отсек принадлежностей. Климатический класс C2 и класс пожарной безопасности F1 часто актуальны для промышленных проектов, однако их необходимость зависит от места установки, местных норм, требований страховщика, противопожарной стратегии и профиля температуры окружающей среды.

Стандарты являются средствами квалификации, а не заменой инженерного суждения. Трансформатор класса E2, установленный в помещении с коррозионным газом, заблокированной вентиляцией и водой, поступающей через негерметичные кабельные траншеи, может выйти из строя по причинам, не связанным с квалификационным испытанием обмоток.

Тепловая конструкция часто определяет успех выбора

На влажных объектах проектировщики иногда настолько сосредотачиваются на влаге, что упускают тепловой запас. Номинальные параметры сухих трансформаторов основаны на определённых условиях окружающей среды и схемах охлаждения. Если температура окружающей среды повышается из-за технологического тепла, жалюзи забиваются пылью или несколько трансформаторов размещаются в компактном помещении, температура обмоток может существенно возрасти. Это сокращает срок службы изоляции и может вызвать ложные срабатывания сигнализации или ограничение нагрузки.

Следует анализировать ожидаемый профиль нагрузки, а не только паспортные kVA. Необходимо учитывать непрерывную базовую нагрузку, циклические пики, пуск двигателей, нелинейные нагрузки, будущее расширение и аварийную работу. Гармоническим токам следует уделять особое внимание на объектах с преобразователями частоты, выпрямителями, сварочным оборудованием, индукционными печами, системами UPS или крупным оборудованием преобразования мощности батарей. Гармоники увеличивают вихретоковые и добавочные потери, что может потребовать трансформатора, рассчитанного на фактический спектр гармоник, или работы с пониженной нагрузкой.

Контроль температуры следует считать частью архитектуры защиты, а не дополнительной опцией. Датчики температуры обмоток, уставки сигнализации и отключения, управление вентиляторами при принудительном воздушном охлаждении и интеграция с системой мониторинга объекта должны быть определены до ввода в эксплуатацию. Система охлаждения также должна оставаться обслуживаемой в пыльных помещениях, склонных к повышенной влажности; вентиляторы могут повысить мощность, но увеличивают зависимость от обслуживания.

Проверяйте интерфейсы, особенно когда накопление энергии меняет профиль нагрузки

Промышленные объекты всё чаще добавляют аккумуляторные системы хранения энергии для контроля платы за мощность, поддержки критических нагрузок, сглаживания выработки возобновляемой энергии или управления зарядкой EV. Это может изменить режим работы трансформатора способами, которые не видны только по подключённой мощности. Зарядка может создавать длительную нагрузку в непиковые периоды; разряд может быстро изменять нагрузку фидера; гармоники, генерируемые PCS, и вклад в ток короткого замыкания необходимо анализировать вместе с характеристиками сетевого питания.

Например, наружнаяКоммерческая и промышленная система хранения энергии 125kW/261kWh обеспечивает выход переменного тока 380 V / 400 V и предназначена для таких функций, как срезание пиков, резервная поддержка и интеграция возобновляемой энергии. Когда такая система подключена после трансформатора с литой изоляцией, проверка трансформатора должна охватывать данные PCS по гармоникам, сценарии максимального импорта и экспорта, селективность защиты, схему нейтрали, метод заземления и возможность увеличения нагрузки аккумуляторной системой в периоды высокой температуры окружающей среды. Её корпус IP54 и заявленный диапазон эксплуатации не отменяют необходимости оценивать собственную среду и тепловой режим трансформатора.

Совместимость также должна включать переходные процессы. Проверьте уставки пускового тока, координацию реле, пределы регулирования напряжения и влияние сопротивления трансформатора на уровни короткого замыкания и обнаружение аварий инвертором. В сетях с низкой мощностью выбор сопротивления может влиять как на просадки напряжения двигателей, так и на устойчивость управления инвертором.

Что должна предусматривать надёжная закупочная спецификация

Технически полезный закупочный пакет описывает установку и требует от поставщика ответа на это описание, а не просто перечисляет номинальную мощность и коэффициент трансформации. Как минимум, он должен указывать пределы температуры окружающей среды, профиль влажности, вероятность конденсации, источники загрязнения, высоту над уровнем моря, внутреннее или наружное размещение, концепцию вентиляции, требуемые классы окружающей среды/климата/пожарной безопасности и любые известные коррозионные агенты.

Электрические данные должны включать частоту, группу соединения, схему ответвлений, допуск сопротивления, уровень изоляции, режим нейтрали, уровень короткого замыкания, цикл нагрузки, спектр гармоник при наличии, требуемую основу эффективности и планируется ли параллельная работа. Механические данные должны охватывать степень защиты корпуса, направление кабельного ввода, зазоры, ограничения по транспортировке, сейсмические требования при необходимости, пределы шума на границе установки и доступ для осмотра и замены.

Документация является существенной частью выбора. Запрашивайте протоколы приёмо-сдаточных испытаний, подтверждение типовых испытаний, относящихся к предлагаемой конструкции, данные по превышению температуры, сведения о частичных разрядах, если они указаны, чертежи расположения выводов, схемы подключения защиты, данные паспортной таблички, сведения о покрытии и корпусе, а также инструкции по обслуживанию. Для экспортных проектов необходимо отдельно подтверждать применимые местные электротехнические нормы, требования сети и обязательства по сертификации, характерные для проекта; маркировка CE, где она применима, не является универсальной заменой соответствия требованиям конкретной юрисдикции.

Распространённые ошибки выбора во влажных промышленных проектах

Первая ошибка — считать «сухой тип» полным экологическим решением. Обмотка может быть весьма устойчивой, тогда как выводы и кабельные коробки остаются уязвимыми. Вторая — выбирать корпус, не уделяя достаточного внимания отводу тепла. Герметичный или высокозащищённый корпус может ограничивать поток воздуха, необходимый для номинальной работы, если тепловая конструкция явно этого не учитывает.

Другая частая ошибка — размещение трансформатора в ближайшем доступном техническом помещении, где также могут находиться водопроводы, линии хранения химикатов, компрессоры или аккумуляторное оборудование. Расположение часто обеспечивает большую надёжность, чем постепенное повышение класса трансформатора. Отделение от влажных процессов, контролируемый воздушный поток, приподнятые основания и обслуживаемые кабельные трассы могут снижать риск эффективнее, чем опора на одну характеристику изделия.

Наконец, низкие требования к обслуживанию не следует понимать как отсутствие обслуживания. Трансформаторы с литой изоляцией не требуют отбора проб масла и устранения утечек, но периодический осмотр по-прежнему необходим. Практическая процедура включает проверку скопления пыли, признаков конденсации, коррозии, изменения цвета выводов, ненормальной работы вентиляторов, температурных тенденций, состояния изоляции доступных компонентов и затяжки электрических соединений во время плановых остановок. Термографическое обследование при характерной нагрузке часто полезно, особенно после ввода в эксплуатацию и после значительных изменений нагрузки.

Порог принятия решения

Трансформатор с литой изоляцией является обоснованным выбором для влажного промышленного объекта, когда влагостойкость, внутренняя пожарная безопасность и снижение экологического риска, связанного с жидкостью, действительно являются приоритетами проекта, а установка может контролировать прямое воздействие воды и эффективно отводить тепло. Он наиболее убедителен в закрытых, достаточно обслуживаемых пространствах с риском периодической конденсации, умеренным загрязнением и необходимостью размещать трансформацию близко к чувствительным или используемым нагрузкам.

Он менее убедителен, когда площадка фактически подвергается мойке, затоплению, сильным неконтролируемым коррозионным парам или хроническому перегреву. В таких случаях правильное решение может требовать иной архитектуры установки, отдельно защищённой подстанции или другой технологии трансформатора, а не более сложной спецификации литого трансформатора.

Надёжное решение достигается сопоставлением трансформатора с полным рабочим циклом и диапазоном условий окружающей среды. Влажность — лишь один входной фактор. Конденсация, загрязнители, тепловое поведение, характеристики сети, конструкция установки и дисциплина обслуживания определяют, станет ли этот фактор управляемым условием эксплуатации или постоянным источником отказов.
