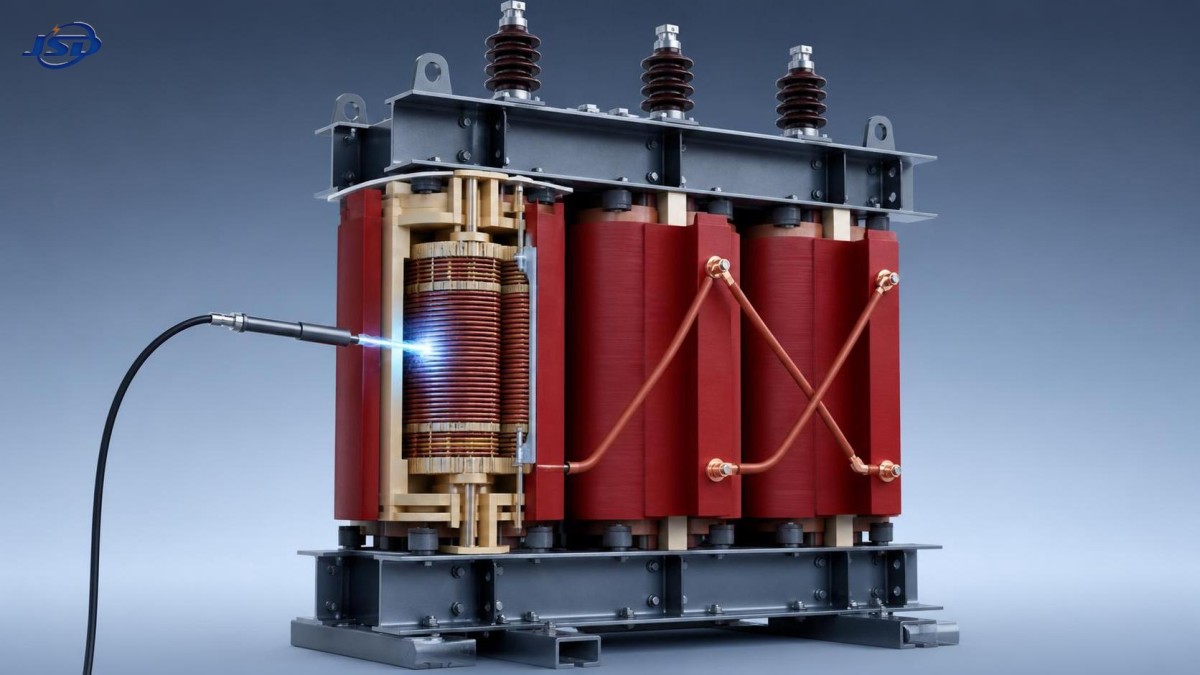

Как частичные разряды влияют на трансформатор с литой смоляной изоляцией?

Частичные разряды могут незаметно нарушать целостность изоляции, эксплуатационную безопасность и срок службы трансформатора с литой смоляной изоляцией. Для специалистов по контролю качества и безопасности важен не просто факт наличия показаний разряда. Вопрос заключается в том, указывает ли активность на стабильное, приемлемое состояние изоляции или на раннюю стадию дефекта, который может развиваться под воздействием электрических, тепловых и внешних нагрузок.

Это различие важно, поскольку трансформаторы с литой смоляной изоляцией часто устанавливаются рядом с людьми и критически важными нагрузками: внутри коммерческих зданий, туннелей, подстанций, промышленных предприятий, объектов возобновляемой энергетики и технологических зон, где незапланированное отключение может привести к существенным последствиям для безопасности или производства. Их сухая конструкция устраняет риски возгорания и утечек, связанные с изоляционной жидкостью, но не исключает риски для системы изоляции. Напротив, состояние смолы, изоляции обмоток, интерфейсов и системы управления электрическим полем становится ключевым для долгосрочной надежности.

Частичный разряд — это индикатор состояния, а не просто результат испытания

Частичный разряд (PD) — это локализованный электрический разряд, перекрывающий только часть изоляции между проводниками. Он может возникать в небольших пустотах внутри смоляной изоляции, на границах проводник–изоляция, вокруг острых кромок, между плохо соединенными слоями или на загрязненных поверхностях, где концентрируется электрическое напряжение. Разряд не вызывает немедленно межфазное замыкание или замыкание фазы на землю. Поэтому он может оставаться незамеченным, пока трансформатор продолжает работать.

Именно это делает PD столь важным для трансформатора с литой смоляной изоляцией. Изоляция из эпоксидной смолы предназначена для механической и электрической поддержки обмотки, однако локальная электрическая активность может постепенно снижать ее диэлектрическую прочность. Поначалу дефект может быть микроскопическим. Повторяющиеся разряды способны повреждать окружающую смолу, обугливать материал, создавать проводящие пути или усугублять исходную пустоту либо расслоение. Таким образом, трансформатор может успешно проходить стандартные эксплуатационные проверки, в то время как запас прочности его изоляции снижается.

Низкий зарегистрированный уровень PD не следует автоматически считать безвредным, как и не каждый обнаруженный сигнал следует считать исходящим изнутри трансформатора. На измерение могут влиять схема испытания, внешние электрические помехи, кабельные оконцевания, распределительное устройство, схемы заземления и расположенная поблизости силовая электроника. Задача контроля качества состоит в определении источника, установлении повторяемости показаний и оценке их в соответствии с применимыми требованиями к конструкции, испытаниям и контракту.

Как повреждение развивается с течением времени

Частичные разряды воздействуют на трансформатор за счет накопительного, а не мгновенного повреждения. Каждое событие выделяет небольшое количество энергии в локальной области. За тысячи или миллионы повторений эта энергия может воздействовать на поверхность полимера и изменять структуру изоляции. Тепло, химическая деградация, механическая вибрация и влага способны ускорить этот процесс.

При типичном развитии производственный дефект или дефект, связанный с монтажом, создает участок повышенного электрического напряжения. PD начинается периодически, часто при более высоком напряжении либо при определенных условиях температуры и влажности. По мере развития эрозии изоляции напряжение возникновения может снижаться, а картина разрядов — становиться более активной. В конечном итоге поврежденный участок перестает выдерживать нормальные или переходные перенапряжения, что приводит к пробою изоляции, перекрытию или внутреннему повреждению обмотки.

Для эксплуатационного персонала завершающее событие может выглядеть внезапным, однако с точки зрения старения изоляции оно редко бывает внезапным. Поэтому управление PD должно быть частью профилактического обеспечения качества и управления рисками активов, а не только расследования после отказа.

Где обычно возникает риск PD

Не все проблемы с PD имеют одну и ту же первопричину. Для закупочной инспекции, заводской приемки, пусконаладки на объекте и последующего обслуживания полезно разделять основные категории рисков.

Дефекты, связанные с производством и конструкцией

Пустоты в литой смоле, недостаточная пропитка вокруг проводников, неравномерное отверждение, плохое соединение между слоями изоляции, загрязнения, внесенные при намотке или заливке, а также недостаточные зазоры в точках с высокой напряженностью поля — все это может способствовать возникновению PD. То же относится к недостаточному выравниванию электрического поля вокруг выводов, отпаечных соединений или концов обмоток. Эти факторы особенно важны, поскольку они могут быть скрыты внутри системы изоляции и трудно поддаваться визуальной проверке после изготовления.

Поэтому контроль качества не должен ограничиваться проверкой внешнего вида готового изделия. Контроль поставщиком обращения со смолой, процессов вакуумной заливки или пропитки, режимов отверждения, соблюдения чистоты помещений, где это применимо, геометрии обмоток, подготовки проводников и записей испытаний напрямую влияет на надежность изоляции.

Повреждения при транспортировке, монтаже и пусконаладке

Исправный трансформатор может приобрести новые слабые места после выхода с завода. Механический удар при транспортировке может повлиять на крепление или интерфейсы изоляции. Неправильное оконцевание кабеля, недостаточные межфазные расстояния, плохое заземление, загрязнение или неподходящая вентиляция корпуса могут вызвать внешние разряды или повысить локальное электрическое напряжение.

Пусконаладочные бригады не должны интерпретировать все аномальные сигналы как внутренний дефект трансформатора. Незакрепленное оконцевание, поврежденный аксессуар кабеля среднего напряжения или загрязненный ввод могут создавать измерения, похожие на PD трансформатора. Границы исследования должны охватывать весь находящийся под напряжением комплекс оборудования.

Эксплуатационные нагрузки и условия окружающей среды

Тепловое циклирование особенно важно для конструкций с литой смоляной изоляцией. Медные проводники, смола, изоляционная бумага и конструкционные компоненты по-разному расширяются при изменении нагрузки. В течение многих циклов напряжения на границах материалов могут способствовать растрескиванию или расслоению, если система изоляции, качество заливки или профиль нагрузки не подходят.

Нагрузки с высоким содержанием гармоник, частые пуски, переходные напряжения, высокая температура окружающей среды, заблокированные пути охлаждения, конденсация и проводящая пыль также могут изменять электрическую и тепловую среду. PD не всегда вызывается одной исключительной перегрузкой. На промышленных объектах сочетание умеренных, но постоянных нагрузок может быть более значимым, чем одно драматическое событие.

Эксплуатационные последствия не ограничиваются отказом изоляции

Наиболее очевидным следствием устойчивого PD является сокращение диэлектрического ресурса, однако эксплуатационное воздействие шире. По мере ухудшения изоляции возрастает вероятность незапланированного отключения. На критически важном объекте это может означать остановку технологической линии, прерывание питания вспомогательных систем, аварийные переключения, задержки ремонта и более сложные меры реагирования в области безопасности.

Деградация, связанная с PD, также может влиять на уверенность операторов при принятии решений о нагрузке. Трансформатор с неразрешенной проблемой изоляции не следует считать обладающим такой же способностью к перегрузке или запасом остаточного ресурса, как устройство со стабильными результатами испытаний. Продолжение нагрузки актива в соответствии с паспортными предположениями без учета его фактического состояния может превратить управляемый дефект в вынужденное отключение.

Для руководителей по безопасности вопрос также касается энергии повреждения и его местоположения. Внутренний пробой изоляции может вызвать дуговой разряд, воздействие давления, дым и вторичные повреждения. Сухая конструкция может снижать некоторые риски пожара по сравнению с оборудованием с жидкостным заполнением, но она не исключает необходимости локализации повреждений, проектирования вентиляции, селективности защит и аварийных процедур.

Стандарты обеспечивают основу, но не единый универсальный предел

Стандарты необходимы для определения методов испытаний и ответственности за приемку, однако их не следует использовать как замену инженерному суждению. IEC 60270 широко используется в качестве ссылки для методов измерения частичных разрядов высокого напряжения. Для сухих силовых трансформаторов обычно применяется IEC 60076-11, а требования к диэлектрикам рассматриваются в более широкой серии IEC 60076. Для проекта необходимо подтвердить точную применимую редакцию, класс напряжения, конструкцию трансформатора, национальные требования и спецификацию на закупку.

Распространенной ошибкой при закупке является требование «испытано на PD по IEC» без указания испытательного напряжения, критериев приемки, испытательной схемы, предела фонового шума, подхода к калибровке, формата отчета и порядка обработки обнаруженной активности. Такая формулировка может оставлять слишком много места для интерпретации.

Не существует ответственной замены требованиям к приемке, установленным для конкретного проекта. Значения кажущегося заряда зависят от схемы испытания и емкости, а численный результат сам по себе не полностью описывает серьезность дефекта. Соответствующий требованиям результат ценен только тогда, когда измерение действительно, прослеживаемо и относится к поставляемому оборудованию.

Как выглядит практическая стратегия инспекции

Для нового оборудования наиболее надежный подход начинается до заводской приемки. В технической спецификации должны быть определены класс изоляции, условия эксплуатации, ожидаемый профиль нагрузки, условия гармоник, высота установки, если это применимо, обязанности по испытаниям и требуемая документация. Заводские испытания PD следует рассматривать как один из уровней доказательств наряду с типовыми испытаниями, диэлектрическими испытаниями, проверками размеров и соединений, визуальной инспекцией и анализом производственных записей.

Во время заводских приемочных испытаний персонал по качеству должен убедиться, что испытанный трансформатор является поставляемой единицей, а не только типовой моделью. В отчете должны быть указаны серийный номер, номинальное напряжение, конфигурация обмоток, дата испытания, персонал, проводивший испытание, измерительная схема, данные калибровки и окончательное заключение. Если результат близок к договорному порогу, надлежащим ответом не является автоматическая приемка или отказ; необходим технический анализ повторяемости, фазово-разрешенной картины, отделения шума и вероятного источника.

На объекте базовые испытания и тщательные записи пусконаладки ценны, поскольку создают основу для последующего сравнения. Для активов с высокими последствиями отказа периодическая оценка состояния может включать автономные испытания PD, онлайн-мониторинг, акустические методы, методы сверхвысоких частот, тепловую инспекцию, визуальный осмотр на предмет загрязнения или трещин, а также анализ истории нагрузки и температуры. Подходящий метод зависит от уровня напряжения, доступности, фоновых помех, критичности актива и возможности вывести трансформатор из эксплуатации.

• Анализируйте тенденции, а не полагайтесь на единичное изолированное показание.
• Сопоставляйте данные PD с температурой, влажностью, нагрузкой, коммутационными событиями и историей технического обслуживания.
• Проверяйте кабельные оконцевания, вводы, заземление и расположенное рядом оборудование, прежде чем заключать, что изоляция обмотки неисправна.
• Немедленно повышайте уровень реагирования, когда активность разрядов возрастает, меняет характер или сопровождается запахом, аномальным звуком, поверхностными токопроводящими дорожками, температурными аномалиями либо срабатываниями защиты.

Выпрямительные и силовые электронные нагрузки требуют более пристального внимания

Трансформаторы, питающие выпрямительные системы, электролизное оборудование, линии гальванического покрытия, железнодорожные установки, горнодобывающие нагрузки или другие силовые электронные установки, могут работать в условиях, существенно отличающихся от условий обычной линейной нагрузки. Гармоники могут увеличивать потери и повышение температуры, тогда как коммутационные процессы и переходные процессы в системе могут дополнительно нагружать изоляцию и подключенные аксессуары. Конструкцию трансформатора, способ охлаждения, группу соединения, экранирование и схему защиты следует оценивать как систему, а не как отдельные каталожные параметры.

Например, специальный изолирующий и выпрямительный трансформатор, предназначенный для тяжелого промышленного выпрямительного режима, следует оценивать не только по коэффициенту трансформации и номиналу кВА, но и по предположениям относительно гармонической нагрузки, тепловому запасу, конструкции медной обмотки, координации изоляции, условиям монтажа и применимым требованиям IEC 60076. Заявленная ссылка на стандарт является полезным доказательством, но не подтверждает, что были учтены все специфические для проекта нагрузки.

Именно здесь командам по безопасности и закупкам необходимо критически оценивать общие заявления. «Сухой тип» не означает автоматически отсутствие необходимости в обслуживании. «Медная обмотка» не означает автоматически устойчивость к PD. «Соответствие IEC» не определяет автоматически фактически проведенное приемочное испытание. Эти описания могут быть релевантными, но только если они связаны с прослеживаемыми данными конструкции, документацией по испытаниям и реальным режимом эксплуатации.

Как определить, когда результат PD требует действий

Реакция должна быть соразмерна последствиям и доказательствам. Шумный, неповторяемый сигнал во время испытания на объекте может потребовать улучшения условий измерения и локализации источника до принятия решения по активу. Повторяемая внутренняя картина, усиливающаяся со временем, особенно в трансформаторе высокой критичности, требует структурированной оценки риска и, вероятно, планирования вмешательства.

Ключевые вопросы носят практический характер: источник внутренний или внешний? Активность стабильна, усиливается или связана с условиями эксплуатации? Имеются ли подтверждающие данные от измерений температуры, визуального осмотра, диэлектрических испытаний или событий срабатывания защиты? Каковы последствия отказа и доступно ли плановое отключение до того, как риск станет неприемлемым?

Поэтому частичный разряд следует рассматривать как раннее предупреждение о качестве и старении изоляции, а не как самостоятельную отметку «прошел/не прошел». Для трансформатора с литой смоляной изоляцией дисциплинированная спецификация, достоверные заводские доказательства, тщательная пусконаладка и последующее обслуживание по состоянию обеспечивают наилучшую основу для защиты как персонала, так и непрерывности электроснабжения.
