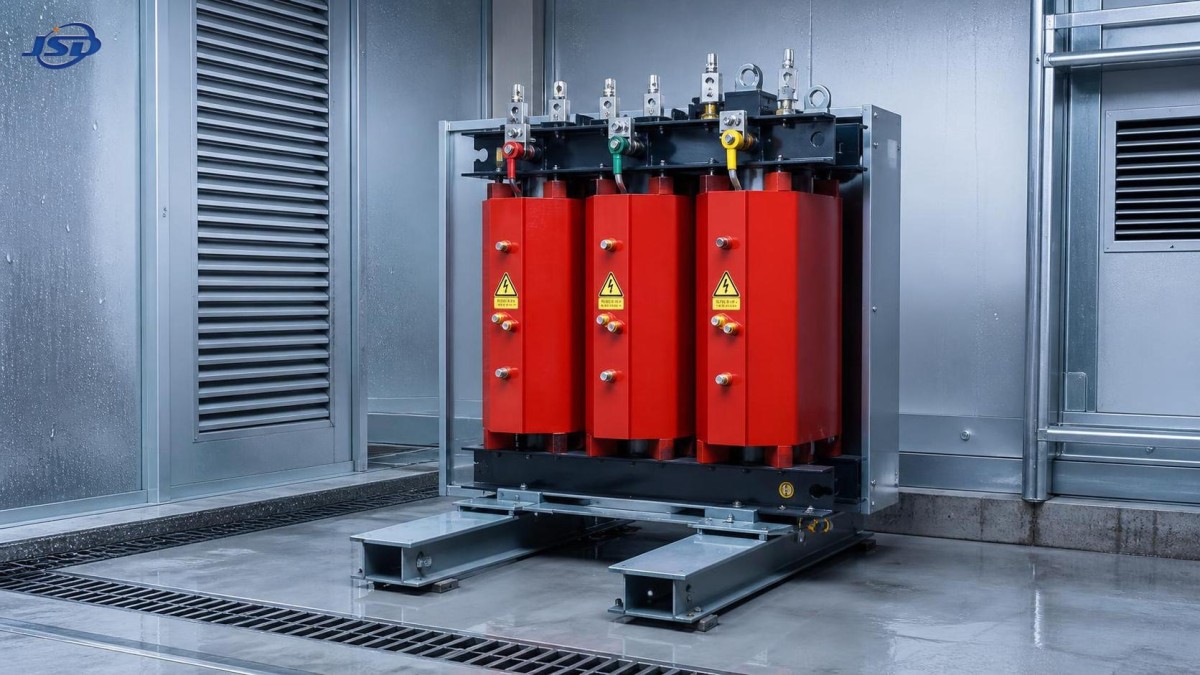

Quando um transformador encapsulado em resina é adequado para uma instalação industrial úmida?

A humidade transforma a seleção de transformadores de um exercício rotineiro de dimensionamento elétrico em uma decisão de confiabilidade ambiental. Em instalações industriais, a umidade raramente aparece isoladamente. Ela frequentemente vem acompanhada de poeira condutiva, aerossóis salinos, vapores químicos, atividades de lavagem, mudanças rápidas de temperatura, ventilação restrita e uma cultura operacional que deixa pouco tempo para manutenção preventiva. Um transformador de resina pode ter ótimo desempenho nesse cenário, mas somente quando a especificação corresponde à exposição real, em vez do rótulo genérico de “local úmido”.

A questão central não é se o isolamento de resina fundida é resistente à umidade em princípio. É se a instalação completa do transformador — enrolamentos, terminais, invólucro, percurso do ar de resfriamento, interfaces de cabos, esquema de proteção e acesso para manutenção — permanecerá confiável durante os períodos mais úmidos, quentes, sujos e instáveis de operação da instalação.

Por que a umidade é um problema do transformador, e não apenas das condições do ambiente

A umidade afeta os transformadores por diversos mecanismos. Em uma unidade imersa em óleo, a água pode degradar o desempenho dielétrico e acelerar o envelhecimento do isolamento se entrar no tanque ou estiver presente no sistema de isolamento. Em equipamentos a seco, a preocupação se desloca para o rastreamento superficial, a condensação em terminais e buchas, a corrosão de peças metálicas, a deterioração das superfícies externas de isolamento e a contaminação que se torna condutiva quando molhada.

Em um transformador de resina fundida, os enrolamentos de alta tensão são encapsulados em resina epóxi. Isso reduz substancialmente a exposição direta do isolamento dos enrolamentos à umidade ambiente e torna o projeto inerentemente mais robusto do que alternativas de transformadores a seco com enrolamentos abertos em muitos ambientes úmidos ou poluídos. A fundição em resina também melhora a integridade mecânica sob forças de curto-circuito e ciclos térmicos, desde que o projeto e o processo de fabricação controlem vazios, risco de fissuração e desempenho de descargas parciais.

Isso não significa que um transformador de resina seja um equipamento selado. Enrolamentos de baixa tensão, conexões de derivação, terminações de cabos, para-raios, sensores de temperatura, isoladores de suporte e o próprio invólucro continuam sujeitos às condições do local. Onde a condensação se forma repetidamente dentro de uma sala de subestação ou quiosque externo, uma instalação mal projetada ainda pode sofrer falhas de isolamento e corrosão, mesmo que os blocos de enrolamento permaneçam em boas condições.

Uma distinção útil é entrealta umidade e exposição à condensação. Uma instalação pode ter umidade relativa consistentemente elevada, mas evitar a condensação se as temperaturas do equipamento permanecerem acima do ponto de orvalho e a ventilação for controlada. Por outro lado, um local com umidade média moderada pode sofrer condensação severa quando um transformador é desenergizado durante a noite, portas são abertas para a entrada de ar externo quente ou áreas de processo refrigeradas criam fortes gradientes de temperatura. Esta última condição costuma ser mais exigente.

Onde as unidades de resina fundida geralmente fazem sentido do ponto de vista técnico

Transformadores de resina são frequentemente adequados para subestações industriais internas, onde a segurança contra incêndio, a contenção limitada de óleo e a resistência a condições ambientais variáveis são fatores importantes. Exemplos típicos incluem fábricas de alimentos e bebidas com lavagens frequentes nas proximidades, instalações de celulose e papel, fábricas têxteis, edifícios de tratamento de águas residuais, unidades industriais costeiras, portos, obras subterrâneas, edifícios de processo relacionados à mineração e instalações industriais com zoneamento de alto risco de incêndio.

Eles são particularmente atraentes quando o transformador deve ser instalado próximo ao centro de carga: dentro de áreas de produção, em instalações de vários andares, perto de áreas ocupadas ou em edifícios onde uma bacia de contenção de óleo, parede corta-fogo, sistema de drenagem ou um projeto de proteção contra incêndio exigido pela seguradora tornaria difícil implantar um transformador imerso em óleo.

A escolha se torna mais forte quando todas as condições a seguir são verdadeiras:

• A sala do transformador é fechada, mas pode ser mantida razoavelmente limpa e ventilada.
• A umidade está presente no ar ambiente, mas jatos de água diretos e acúmulo persistente de água podem ser evitados.
• A carga de incêndio, a responsabilidade ambiental ou as restrições de instalação interna favorecem um projeto sem líquido.
• O crescimento da carga é compreendido e o conteúdo harmônico pode ser quantificado.
• O projeto pode aceitar as implicações térmicas e de área ocupada dos equipamentos a seco.

As duas últimas condições merecem mais atenção do que normalmente recebem. Unidades de resina fundida geralmente apresentam perdas mais elevadas e dependem do ar para resfriamento; portanto, seu desempenho está mais ligado à temperatura ambiente e à ventilação da sala do que o de um transformador equivalente imerso em líquido. Uma instalação úmida com má circulação de ar pode se tornar um problema térmico, mesmo que não seja eletricamente agressiva.

Analise o local como um conjunto de exposições, e não como um único número de umidade

Especificações que indicam apenas “umidade relativa: 95%” são inadequadas para uma seleção significativa. A umidade relativa deve ser considerada juntamente com a faixa de temperatura, a frequência de condensação, os contaminantes, a altitude, a ventilação e a probabilidade de entrada direta de água. Uma melhor avaliação do local separa as seguintes condições.

Condensação e ciclos térmicos

Pergunte quando o transformador é energizado, quando os sistemas HVAC são desligados e se superfícies frias ficam expostas ao ar úmido. Ciclos repetidos em torno do ponto de orvalho podem deixar umidade em placas de terminais e superfícies de isoladores. O transformador pode parecer seco durante uma inspeção diurna, mas enfrentar a condição mais severa durante a parada ou a reinicialização.

Medidas como aquecedores anticondensação, um invólucro adequadamente projetado, controle termostático ou higrostático, disposições de entrada de cabos com drenagem e ventilação que não simplesmente puxe ar externo úmido podem ser tão importantes quanto a tecnologia de isolamento dos enrolamentos. Quando um transformador é instalado ao ar livre, a classificação do invólucro e o projeto do teto precisam de análise independente; um gabinete externo não está automaticamente protegido contra todas as condições de chuva impulsionada pelo vento, inundação ou névoa salina.

Contaminantes transportados pela umidade

A umidade limpa geralmente é administrável. A umidade combinada com poeira de fertilizantes, poeira de cimento, negro de fumo, partículas metálicas, vapores contendo cloro, compostos de enxofre ou sal cria um perfil de risco diferente. Depósitos sobre isolamento exposto podem absorver umidade e reduzir a resistência superficial, criando caminhos para rastreamento e descarga disruptiva. Atmosferas corrosivas também podem comprometer fixadores, conexões de aterramento, vedações de portas, venezianas e ferragens de terminais.

Nesses casos, um avaliador deve solicitar detalhes sobre sistemas de revestimento protetor, material do invólucro, premissas de categoria de corrosão, segregação interna, proteção contra ingresso e a localização de partes vivas não isoladas. Especificar simplesmente um enrolamento de resina fundida não resolverá a corrosão em outras partes do conjunto.

Lavagem direta, pulverização e inundação

Um transformador de resina não deve ser tratado como equipamento para lavagem. Se a instalação estiver próxima a operações de limpeza, lavagem sob pressão, deriva de torres de resfriamento ou tubulações de processo com vazamentos, a separação física é preferível. Uma sala elétrica dedicada ou um compartimento de transformador segregado é mais confiável do que apenas uma classificação de invólucro mais elevada. O risco de inundação requer elevação do equipamento, projeto de drenagem, estratégia de vedação de cabos e procedimentos operacionais de emergência; ele não é resolvido pela seleção de um transformador a seco.

Use corretamente as classes ambientais, climáticas e de incêndio IEC

A IEC 60076-11 fornece uma estrutura útil para transformadores a seco. As classes ambientais indicam as condições que o equipamento pode suportar em serviço, enquanto as classes climáticas tratam da exposição a baixas temperaturas e as classes de comportamento ao fogo tratam do desempenho em caso de incêndio. Em discussões industriais úmidas, a E2 é frequentemente citada porque representa uma classe ambiental mais severa do que E0 ou E1, incluindo a consideração de condensação e poluição. No entanto, E2 não deve ser usada como abreviação para “adequado para qualquer ambiente industrial úmido”.

A especificação deve indicar a classe exigida e requerer conformidade documentada do fabricante. Também deve confirmar o que essa declaração abrange: o próprio transformador, o invólucro, se fornecido, e qualquer compartimento de acessórios. A classe climática C2 e a classe de incêndio F1 são frequentemente relevantes para projetos industriais, mas sua necessidade depende do local de instalação, das regulamentações locais, dos requisitos da seguradora, da estratégia de incêndio e do perfil de temperatura ambiente.

As normas são ferramentas de qualificação, não substitutos para o julgamento de engenharia. Um transformador classe E2 instalado em uma sala com gás corrosivo, ventilação bloqueada e água entrando por valas de cabos não vedadas pode falhar por razões não relacionadas ao ensaio de qualificação dos enrolamentos.

O projeto térmico frequentemente determina se a seleção será bem-sucedida

Em instalações úmidas, os projetistas às vezes se concentram tanto na umidade que deixam de considerar a margem térmica. As classificações dos transformadores a seco baseiam-se em condições ambiente e arranjos de resfriamento definidos. Se a temperatura ambiente for elevada pelo calor do processo, se as venezianas ficarem obstruídas por poeira ou se vários transformadores compartilharem uma sala compacta, a temperatura dos enrolamentos poderá subir consideravelmente. Isso reduz a vida útil do isolamento e pode acionar alarmes indevidos ou limitação de carga.

Analise o perfil de carga previsto, e não apenas os kVA da placa de identificação. Carga base contínua, picos cíclicos, partida de motores, cargas não lineares, expansão futura e operação de emergência devem ser incluídos. Correntes harmônicas merecem atenção especial em instalações com acionamentos de velocidade variável, retificadores, equipamentos de soldagem, fornos de indução, sistemas UPS ou grandes equipamentos de conversão de energia de baterias. Os harmônicos aumentam as perdas por correntes parasitas e dispersas, podendo exigir um transformador projetado para o espectro harmônico real ou um ponto de operação com redução de capacidade.

O monitoramento de temperatura deve ser tratado como parte da arquitetura de proteção, e não como um acessório opcional. Sensores de temperatura dos enrolamentos, ajustes de alarme e desligamento, controle de ventiladores quando é utilizado resfriamento por ar forçado e integração com o sistema de monitoramento do local devem ser definidos antes do comissionamento. O sistema de resfriamento também deve permanecer passível de manutenção em salas empoeiradas e propensas à umidade; ventiladores podem aumentar a capacidade, mas acrescentam dependência de manutenção.

Verifique as interfaces, especialmente quando o armazenamento de energia altera o padrão de carga

Instalações industriais estão adicionando cada vez mais armazenamento em baterias para controlar encargos de demanda, apoiar cargas críticas, suavizar a produção renovável ou gerenciar o carregamento de VE. Isso pode alterar o regime de operação do transformador de maneiras que não são visíveis apenas pela capacidade conectada. O carregamento pode adicionar carga de longa duração durante períodos fora de ponta; a descarga pode alterar rapidamente a carga dos alimentadores; os harmônicos gerados pelo PCS e a contribuição de corrente de falta precisam ser analisados juntamente com as características do fornecimento da concessionária.

Por exemplo, umSistema de Armazenamento de Energia Comercial e Industrial de 125kW/261kWh externo fornece saída CA de 380 V / 400 V e destina-se a funções como redução de picos, suporte de backup e integração de energia renovável. Quando esse sistema é conectado a jusante de um transformador de resina, a análise do transformador deve abranger os dados harmônicos do PCS, os cenários máximos de importação e exportação, a coordenação de proteção, o arranjo do neutro, o método de aterramento e se a operação da bateria poderia aumentar a carga durante períodos de alta temperatura ambiente. Seu invólucro IP54 e sua faixa de operação declarada não eliminam a necessidade de avaliar o ambiente e o regime térmico do próprio transformador.

A compatibilidade também deve incluir o comportamento transitório. Verifique os ajustes de corrente de energização, a coordenação de relés, os limites de regulação de tensão e o efeito da impedância do transformador nos níveis de curto-circuito e na detecção de falhas do inversor. Em locais com rede fraca, a seleção da impedância pode influenciar o desempenho de afundamento de tensão dos motores, bem como a estabilidade de controle do inversor.

O que uma especificação de aquisição robusta deve solicitar

Um pacote de aquisição tecnicamente útil descreve a instalação e pede ao fornecedor que responda a ela, em vez de apenas listar a potência nominal e a relação de tensão. No mínimo, deve identificar os limites de temperatura ambiente, o perfil de umidade, a probabilidade de condensação, as fontes de poluição, a altitude, a configuração interna ou externa, o conceito de ventilação, as classes ambientais/climáticas/de incêndio exigidas e quaisquer agentes corrosivos conhecidos presentes.

Os dados elétricos devem incluir frequência, grupo vetorial, arranjo de derivações, tolerância de impedância, nível de isolamento, tratamento do neutro, nível de falta, ciclo de carga, espectro harmônico quando disponível, base de eficiência exigida e se está prevista operação em paralelo. Os detalhes mecânicos devem abranger a classificação do invólucro, a direção de entrada dos cabos, as folgas, os limites de transporte, o requisito sísmico quando aplicável, os limites de ruído no perímetro da instalação e o acesso para inspeção e substituição.

A documentação é uma parte essencial da seleção. Solicite registros de ensaios de rotina, evidências de ensaios de tipo relevantes para o projeto proposto, dados de elevação de temperatura, informações sobre descargas parciais quando especificadas, desenhos do layout dos terminais, diagramas de fiação de proteção, dados da placa de identificação, detalhes de revestimento e invólucro e instruções de manutenção. Para projetos de exportação, os códigos elétricos locais aplicáveis, os requisitos da rede e as obrigações de certificação específicas do projeto devem ser confirmados separadamente; a marcação CE, quando relevante, não substitui universalmente a conformidade jurisdicional.

Erros comuns de seleção em projetos industriais úmidos

O primeiro é tratar “tipo seco” como uma solução ambiental completa. O enrolamento pode ser altamente resistente, enquanto terminais e caixas de cabos permanecem vulneráveis. O segundo é escolher um invólucro sem atenção suficiente à rejeição de calor. Um invólucro selado ou altamente protegido pode limitar o fluxo de ar necessário para operação nominal, a menos que o projeto térmico considere isso explicitamente.

Outro erro frequente é instalar o transformador na sala de serviços mais próxima disponível, que também pode abrigar tubulações de água, linhas de armazenamento de produtos químicos, compressores ou equipamentos de bateria. A localização frequentemente proporciona mais confiabilidade do que uma melhoria incremental na classe do transformador. A separação de processos úmidos, o fluxo de ar controlado, as bases elevadas e as rotas de cabos passíveis de manutenção podem reduzir o risco de forma mais eficaz do que depender de uma única característica do produto.

Por fim, baixa manutenção não deve ser interpretada como ausência de manutenção. Transformadores de resina fundida evitam a coleta de amostras de óleo e o gerenciamento de vazamentos, mas a inspeção periódica continua necessária. Uma rotina prática verifica o acúmulo de poeira, sinais de condensação, corrosão, terminais descoloridos, operação anormal dos ventiladores, tendências de temperatura, condição do isolamento de componentes acessíveis e o aperto das conexões elétricas durante paradas programadas. A inspeção termográfica sob carga representativa costuma ser valiosa, especialmente após o comissionamento e após grandes alterações de carga.

O limiar de decisão

Um transformador de resina é uma escolha adequada para uma instalação industrial úmida quando a resistência à umidade, a segurança contra incêndio em ambientes internos e a redução do risco ambiental relacionado a líquidos são prioridades reais do projeto, e quando a instalação consegue controlar a exposição direta à água e dissipar o calor de forma eficaz. Ele é mais indicado em espaços fechados, razoavelmente passíveis de manutenção, com risco intermitente de condensação, contaminação moderada e necessidade de localizar a transformação próxima a cargas sensíveis ou áreas ocupadas.

É menos convincente quando o local está efetivamente exposto a lavagem, inundação, vapores corrosivos severos não contidos ou superaquecimento crônico. Nesses casos, a resposta correta pode envolver uma arquitetura de instalação diferente, uma subestação protegida separadamente ou outra tecnologia de transformador, em vez de uma especificação de resina mais ambiciosa.

A decisão confiável resulta de adequar o transformador ao ciclo de operação completo e ao envelope ambiental. A umidade é uma entrada. Condensação, contaminantes, comportamento térmico, características da rede, projeto da instalação e disciplina de manutenção determinam se essa entrada se torna uma condição operacional gerenciável ou uma fonte recorrente de falhas.
