Может ли сухой распределительный трансформатор снизить потери энергии холостого хода?

Может ли сухой распределительный трансформатор существенно снизить потери энергии холостого хода в современных энергосистемах? Ответ зависит не столько от отсутствия изоляционного масла, сколько от магнитной конструкции трансформатора: марки электротехнической стали сердечника, геометрии сердечника, плотности магнитного потока, конструкции стыков, характеристик возбуждения и точности изготовления. Сухой трансформатор может обеспечивать низкие потери холостого хода, однако он не обладает изначально меньшими потерями, чем любой масляный аналог. Корректное сравнение должно основываться на подтвержденных значениях потерь при одинаковой номинальной мощности, классе напряжения, частоте, сопротивлении и применимом стандарте энергоэффективности.

Это различие важно, поскольку потери холостого хода присутствуют всякий раз, когда трансформатор находится под напряжением, включая ночное время, выходные дни, периоды низкой производственной нагрузки и частично занятые здания. На объектах с длительным временем нахождения под напряжением и умеренными коэффициентами нагрузки потери в сердечнике могут составлять значительную долю затрат на электроэнергию за весь срок службы. Поэтому вопрос заключается не просто в том, является ли сухая технология «энергосберегающей», а в том, оправданы ли ее заданные магнитные потери условиями эксплуатации и требованиями площадки.

Потери холостого хода в первую очередь определяются конструкцией сердечника

Потери холостого хода, также называемые потерями в сердечнике или потерями в стали, представляют собой активную мощность, потребляемую при разомкнутой вторичной обмотке трансформатора и подаче номинального напряжения на первичную обмотку. Они главным образом состоят из потерь на гистерезис и вихревые токи в магнитном сердечнике, а также меньших составляющих, связанных с током возбуждения и структурными добавочными потерями.

В отличие от потерь нагрузки, которые приблизительно возрастают пропорционально квадрату тока, потери холостого хода остаются почти постоянными при заданных напряжении и частоте. Поэтому трансформатор мощностью 1,000 kVA при относительно небольшой нагрузке может потреблять практически столько же энергии на потери в сердечнике, сколько и при нагрузке, близкой к номинальной. Годовое энергопотребление на холостом ходу можно приблизительно рассчитать следующим образом:

Годовая энергия холостого хода = потери холостого хода (kW) × часы нахождения под напряжением в год

Снижение на 300 W может показаться незначительным в техническом паспорте, однако за 8,760 часов оно соответствует примерно 2,628 kWh в год. За срок эксплуатации от 20 до 30 лет последствия для энергопотребления, выбросов и затрат становятся существенными, особенно при высоких ценах на электроэнергию или актуальности углеродной отчетности.

Тип конструкции не отменяет эту физику. Как сухие трансформаторы с литой смоляной изоляцией, так и жидкостные трансформаторы в большинстве распределительных применений используют шихтованные магнитопроводы из электротехнической стали. Низкие потери в сердечнике зависят от того, насколько эффективно он спроектирован и изготовлен.

Когда сухой распределительный трансформатор может снизить потери холостого хода

Современный сухой распределительный трансформатор может обеспечивать значительно более низкие потери холостого хода по сравнению со старыми сухими конструкциями, особенно при использовании высококачественной зерноориентированной электротехнической стали, тщательно оптимизированной плотности магнитного потока, точно нарезанных пластин и контролируемой сборки сердечника. Наибольший эффект обычно достигается благодаря четырем техническим решениям.

Зерноориентированная электротехническая сталь с низкими потерями

Зерноориентированная кремнистая сталь разработана таким образом, чтобы намагничивание вдоль направления прокатки требовало меньшей энергии. При использовании марок стали с меньшими удельными потерями потери в сердечнике снижаются, хотя стоимость материала возрастает. Для многих установок такой компромисс экономически обоснован, поскольку потери в сердечнике возникают непрерывно, а не только при пиковой нагрузке.

Одной только марки материала недостаточно. Технические спецификации закупки, в которых лишь требуется «высококачественная кремнистая сталь», слишком расплывчаты для оценки эффективности. Покупатель должен требовать гарантированные потери холостого хода при указанных условиях и испытательное подтверждение на готовом трансформаторе.

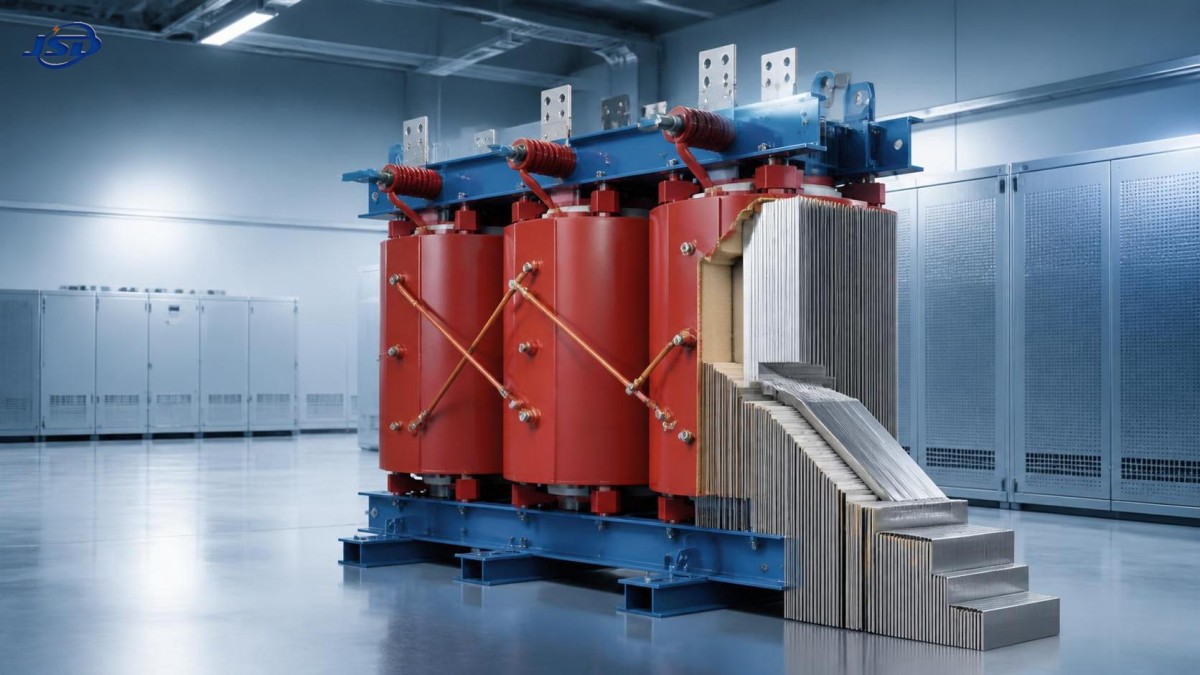

Геометрия сердечника и конструкция стыков

Ступенчатые стыки сердечника уменьшают магнитное сопротивление и локальные возмущения магнитного потока по сравнению с более простыми стыковыми соединениями. Косые стыки, контролируемое перекрытие и точно выровненные пластины могут снизить ток возбуждения и локальные потери в сердечнике. В конструкциях с низкими потерями геометрия углов и стыков столь же важна, как и номинальная марка стали.

Площадь поперечного сечения сердечника также влияет на конструкцию. Увеличение площади сердечника позволяет снизить рабочую плотность магнитного потока при заданном напряжении, что может уменьшить потери холостого хода. Платой за это является более крупный и тяжелый сердечник с большим количеством стали. Поэтому конструкции трансформаторов с меньшими потерями могут не быть самыми компактными или наименее дорогими вариантами.

Контролируемая плотность магнитного потока

Потери в сердечнике нелинейно возрастают по мере приближения плотности магнитного потока к верхней области рабочей кривой магнитного материала. Проектирование с более консервативной плотностью потока может снизить ток возбуждения и потери в сердечнике, но требует более крупного сердечника либо другого соотношения параметров обмотки и сердечника. Трансформатор, оптимизированный для низкой закупочной стоимости, может работать при более высокой плотности потока, чем устройство, оптимизированное по энергетическим показателям жизненного цикла.

Напряжение здесь имеет решающее значение. Перенапряжение увеличивает плотность магнитного потока и может непропорционально повысить потери холостого хода. Трансформатор, испытанный при номинальном напряжении, может не демонстрировать такие же потери в системе, где устойчивое питающее напряжение превышает расчетную рабочую точку. Это следует учитывать в распределительных сетях с малонагруженными фидерами, практикой выбора положения ответвлений или генерацией из возобновляемых источников, влияющей на регулирование напряжения.

Качество изготовления и контроль механических напряжений

Электротехническая сталь может потерять магнитные характеристики при некачественной резке, чрезмерных заусенцах, сжатии, повреждении при транспортировке или неправильной стяжке. Остаточные напряжения в пластинах увеличивают потери. Поэтому отжиг сердечника, целостность изоляционного покрытия, контроль заусенцев и усилие стяжки являются практическими показателями качества, а не второстепенными деталями производства.

Для сухих агрегатов также заслуживают внимания условия транспортировки и монтажа. Вибрация, недостаточное крепление или плохая вентиляция корпуса могут не увеличивать потери в сердечнике непосредственно так же, как перенапряжение, однако они способны влиять на долгосрочную надежность, акустические характеристики и рабочую температуру. Показатели потерь всегда следует оценивать как часть полной конструкции трансформатора, а не как отдельное каталожное значение.

Сухой тип не означает автоматически меньшие потери холостого хода по сравнению с масляным

Распространенной ошибкой при выборе является предположение, что сухая конструкция по своей природе более эффективна, поскольку ее часто выбирают для обеспечения безопасности внутри помещений, управления пожарным риском или сокращения объема регулярного обслуживания. Это обоснованные критерии выбора, однако они не связаны напрямую с магнитной эффективностью.

Масляные трансформаторы также могут быть спроектированы с очень низкими потерями в сердечнике. В некоторых диапазонах мощностей и классах напряжения жидкостные устройства могут предлагать решение с меньшими потерями или более низкой совокупной стоимостью, поскольку масло обеспечивает эффективную теплопередачу, позволяя конструкторам иначе оптимизировать размеры сердечника и обмоток. Напротив, сухие агрегаты могут быть весьма конкурентоспособными там, где предусмотрены сердечники с низкими потерями и важны монтажные преимущества сухой изоляции.

Практическое сравнение следует выполнять на сопоставимой основе:

• одинаковые номинальная мощность, первичное и вторичное напряжение, частота, группа соединения и сопротивление;
• одинаковый применимый стандарт потерь или спецификация энергоснабжающей организации;
• гарантированные потери холостого хода и потери нагрузки, указанные отдельно;
• определенная эталонная температура для измерения потерь нагрузки;
• одинаковые ожидаемый профиль рабочей нагрузки и годовое количество часов под напряжением;
• эквивалентные требования к корпусу, охлаждению, окружающей среде и пожарной безопасности.

Там, где для наружного распределения, больших мощностей или сетевых проектов возобновляемой энергетики требуется жидкостное оборудование, масляная конструкция может оставаться технически целесообразной. Например, масляный силовой распределительный трансформатор 20kV/0.4kV может оцениваться для городских сетей, промышленных предприятий и присоединения возобновляемых источников энергии, где требуется преобразование 20 kV в 400 V. Его энергетические характеристики следует оценивать по сертифицированным значениям потерь и режиму эксплуатации, а не только по охлаждающей среде. Натуральные сложные эфиры, такие как FR3, также могут рассматриваться там, где важны улучшенная температура вспышки и экологические характеристики, хотя сами по себе они не определяют потери в сердечнике.

Как стандарты формируют оценку потерь

Заявления об эффективности требуют четкого контекста стандартов. IEC 60076 является основной международной серией стандартов на трансформаторы. IEC 60076-1 охватывает общие требования, а IEC 60076-11 относится к сухим трансформаторам. Методы испытаний потерь холостого хода и тока холостого хода регулируются в рамках IEC 60076. При приемочных испытаниях потери холостого хода измеряются путем подачи номинального напряжения номинальной частоты на одну обмотку при разомкнутой другой обмотке.

Для установок, подпадающих под правила экодизайна Европейского союза, применимая нормативная база включала Регламент Комиссии (EU) No 548/2014, устанавливающий минимальные требования к эффективности малых, средних и крупных силовых трансформаторов. Его требования не следует применять автоматически: применимость зависит от категории трансформатора, номинала, даты установки и сферы регулирования. Проектные группы должны подтвердить действующие законодательные требования для целевого рынка, особенно если оборудование экспортируется или включается в более крупные инфраструктурные контракты.

Стандарты устанавливают общие ориентиры измерений и характеристик, но не устраняют необходимость проверки гарантированных значений. Два трансформатора могут соответствовать минимальному нормативному уровню, но иметь существенно разные значения потерь холостого хода. Соответствие требованиям является минимальным уровнем, а не обязательно целью оптимизации.

Экономическая целесообразность зависит от коэффициента нагрузки, но не так, как предполагают многие спецификации

Потери холостого хода особенно важны, когда трансформатор длительное время остается под напряжением при низкой или умеренной нагрузке. Это характерно для коммерческих зданий с переменной занятостью, общественных объектов, жилых распределительных сетей, систем питания ответственных потребителей от резервного источника и площадок, построенных со значительным запасом будущей мощности.

При высокой и продолжительной нагрузке более значимыми становятся потери нагрузки, поскольку потери в обмотках возрастают пропорционально квадрату тока. В такой ситуации оценка, сосредоточенная только на потерях в сердечнике, может привести к выбору неправильной конструкции. Надлежащий экономический метод состоит в расчете годовых потерь энергии с учетом обеих составляющих:

Годовая энергия потерь ≈ P₀ × 8,760 + P_k × (коэффициент нагрузки)² × 8,760

Здесь P₀ — потери холостого хода, а P_k — потери нагрузки при определенной эталонной температуре. Реальные профили нагрузки не являются постоянными, поэтому более точная модель использует интервальные данные нагрузки или коэффициент потерь нагрузки, полученный на основе измеренного спроса. Основная мысль остается ясной: минимизация P₀ ценна, однако технически обоснованный выбор должен учитывать баланс P₀, P_k, мощности, условий окружающей среды, гармоник и ожидаемого роста нагрузки.

Завышение номинальной мощности является одной из наиболее распространенных причин предотвратимого энергопотребления на холостом ходу. Трансформатор, выбранный исключительно для возможного будущего максимального спроса, может годами работать с очень низким коэффициентом нагрузки, непрерывно неся потери в сердечнике. Альтернативами могут быть поэтапное добавление мощности, параллельные трансформаторы с логикой переключения или выбор номинала по достоверному прогнозу поэтапной нагрузки. Такие меры требуют тщательного проектирования защиты и эксплуатации, однако они могут быть эффективнее, чем достижение лишь небольшого постепенного снижения потерь в сердечнике.

Условия, способные снизить ожидаемую экономию

Низкие паспортные значения потерь не гарантируют работу с низкими потерями. Перед выбором сухого распределительного трансформатора необходимо явно рассмотреть ряд полевых условий.

Отклонение питающего напряжения и выбор ответвления

Поскольку потери в сердечнике чувствительны к напряжению, продолжительная работа при напряжении выше расчетного может уменьшить ожидаемую экономию. Проверьте нормальное и максимальное напряжение системы, доступный диапазон ответвлений, положение ответвления при вводе в эксплуатацию и возможность изменения практики регулирования напряжения по мере расширения распределенной генерации.

Гармонические искажения напряжения

Нелинейные нагрузки обычно рассматриваются в связи с потерями на вихревые токи в обмотках и тепловым снижением допустимой нагрузки, однако искаженное напряжение также может влиять на магнитное возбуждение. Центры обработки данных, приводы с регулируемой скоростью, выпрямители и силовые электронные интерфейсы возобновляемых источников требуют анализа гармоник. Трансформатор, рассчитанный на обычное синусоидальное питание, может нуждаться в дополнительном тепловом и электромагнитном анализе в таких условиях.

Высокая температура окружающей среды и ограничения вентиляции

Температура окружающей среды не изменяет основной механизм потерь в сердечнике в той же степени, в какой она влияет на сопротивление обмоток и потери нагрузки. Однако она сильно влияет на превышение температуры, срок службы изоляции, допустимую нагрузку и способность корпуса отводить тепло. Сухой трансформатор, установленный в плохо вентилируемом электротехническом помещении, может столкнуться с эксплуатационными ограничениями, которые перевесят умеренное преимущество по потерям холостого хода.

Акустические ограничения

Сердечники с низкими потерями не обязательно работают тише. Магнитострикция, конструкция стыков, стяжка, резонанс корпуса и приложенное напряжение влияют на уровень шума. В больницах, коммерческих зданиях, транспортных объектах и плотной городской застройке требования к шуму должны задаваться отдельно от требований к потерям. Изменение конструкции, направленное на снижение потерь в сердечнике, может изменить акустический профиль и должно быть подтверждено гарантированными данными по уровню звуковой мощности или звукового давления при определенных условиях испытаний.

Что следует запрашивать в ходе технической оценки

Надежная спецификация не должна опираться на общие формулировки, такие как «энергоэффективный сухой трансформатор». В сопоставимой ведомости предложений следует запросить следующую информацию:

• гарантированные потери холостого хода, ток холостого хода и потери нагрузки с четким указанием испытательного напряжения, частоты и эталонной температуры;
• тип материала сердечника, подход к конструкции сердечника и использование ступенчатых стыков;
• протоколы заводских приемо-сдаточных испытаний в соответствии с согласованным IEC или стандартом рынка назначения;
• допустимое отклонение напряжения, схему ответвлений, класс изоляции, пределы превышения температуры и обозначение системы охлаждения;
• рекомендации по гармонической нагрузке или снижению номинала при наличии силовых электронных нагрузок;
• гарантии уровня шума, если трансформатор установлен вблизи помещений с пребыванием людей;
• расчет годовой стоимости потерь с использованием фактического профиля нагрузки проекта и метода оценки стоимости электроэнергии;
• четкое определение допусков гарантированных потерь и мер компенсации, если измеренные значения превышают договорные пределы.

Также полезно различать данные приемо-сдаточных испытаний и доказательства типовых испытаний. Приемо-сдаточные испытания подтверждают характеристики поставляемого агрегата или изделия серийного производства в соответствии с согласованным планом испытаний. Протоколы типовых испытаний могут подтверждать пригодность конструкции, но не заменяют необходимость надлежащей приемочной документации на поставляемое оборудование.

Решение основывается на подтвержденных потерях, а не на обозначении трансформатора

Сухой трансформатор может сократить потери энергии холостого хода при сочетании электротехнической стали с низкими потерями, консервативной магнитной нагрузки, хорошо спроектированных стыков и строгого контроля изготовления сердечника. Его особенно целесообразно рассматривать там, где трансформаторы постоянно находятся под напряжением, коэффициенты нагрузки умеренны, ограничения внутренней установки благоприятствуют сухой изоляции, а местные затраты на электроэнергию делают потери за срок службы финансово существенными.

Однако сухой тип не является кратчайшим путем к меньшим потерям в сердечнике. Инженерное решение должно сопоставлять испытанные значения P₀ и P_k, условия напряжения, ограничения окружающей среды, гармоническую среду, требования пожарной безопасности и эксплуатационные затраты жизненного цикла с эквивалентным масляным вариантом. Наиболее обоснованным выбором является трансформатор, чьи подтвержденные показатели потерь и монтажные характеристики соответствуют реальной сети, а не тот, чья конструктивная категория предполагает наибольшую эффективность.
