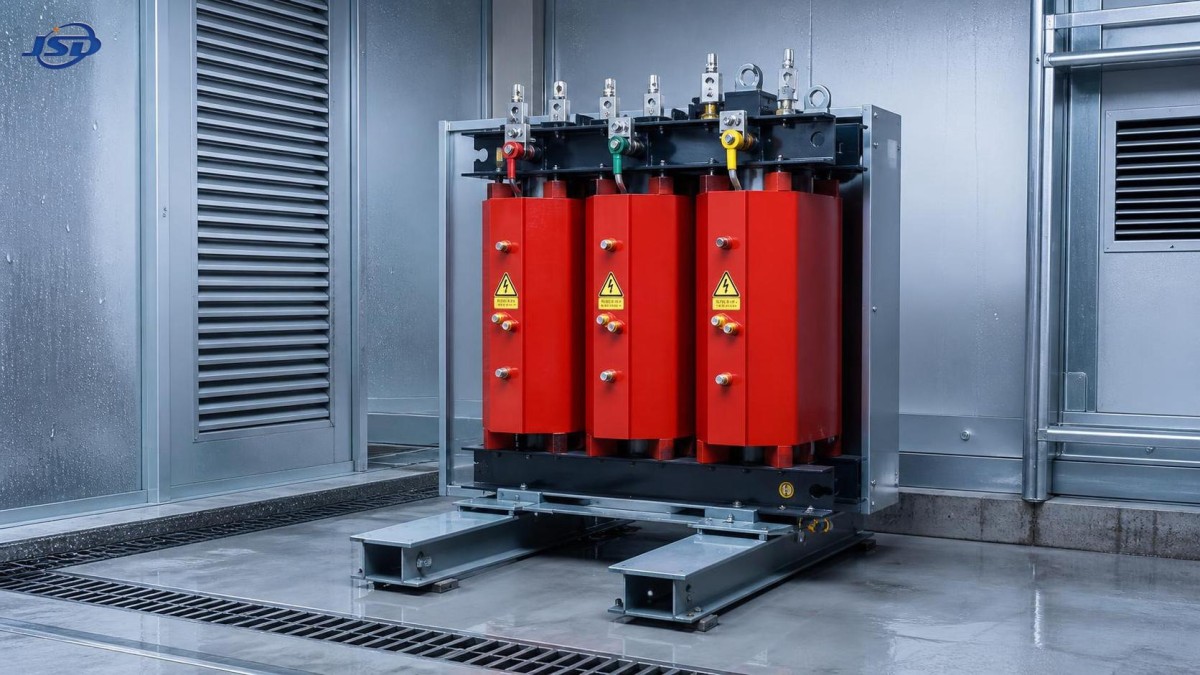

متى يكون المحول الراتنجي مناسبًا لمنشأة صناعية رطبة؟

تُحوّل تغيّرات الرطوبة اختيار المحول من عملية اعتيادية لتحديد المقاسات الكهربائية إلى قرار يتعلق بالموثوقية البيئية. ففي المباني الصناعية، نادراً ما تظهر الرطوبة منفردة؛ إذ غالباً ما تقترن بالغبار الموصل للكهرباء، والهباءات الملحية، والأبخرة الكيميائية، وأنشطة الغسيل، والتغيرات السريعة في درجات الحرارة، والتهوية المحدودة، وثقافة تشغيلية تترك وقتاً قليلاً للصيانة الوقائية. ويمكن لمحول الراتنج أن يعمل بكفاءة عالية في هذه البيئة، ولكن فقط عندما تتوافق المواصفات مع ظروف التعرض الفعلية بدلاً من الوصف العام «للموقع الرطب».

السؤال المحوري ليس ما إذا كان عزل الراتنج المصبوب مقاوماً للرطوبة من حيث المبدأ، بل ما إذا كانت منظومة تركيب المحول الكاملة—الملفات، والأطراف، والغلاف، ومسار هواء التبريد، وواجهات الكابلات، ونظام الحماية، وإمكانية الوصول للصيانة—ستظل موثوقة خلال أكثر فترات تشغيل المنشأة رطوبةً وحرارةً واتساخاً وأقلها استقراراً.

لماذا تمثل الرطوبة مشكلة للمحول وليست مجرد مشكلة لظروف الغرفة

تؤثر الرطوبة في المحولات عبر عدة آليات. ففي الوحدات المملوءة بالزيت، يمكن للماء أن يضعف الأداء العازل ويسرّع تقادم العزل إذا دخل إلى الخزان أو كان موجوداً في نظام العزل. أما في المعدات الجافة، فيتحول الاهتمام إلى التتبع السطحي، والتكثف عند الأطراف والبوشنجات، وتآكل الأجزاء المعدنية، وتدهور أسطح العزل الخارجية، والتلوث الذي يصبح موصلاً عند البلل.

في محول الراتنج المصبوب، تُغلّف ملفات الجهد العالي براتنج الإيبوكسي. وهذا يقلل بدرجة كبيرة من تعرض عزل الملفات المباشر للرطوبة المحيطة، ويجعل التصميم أكثر متانة بطبيعته من بدائل المحولات الجافة ذات الملفات المفتوحة في العديد من البيئات الرطبة أو الملوثة. كما يحسن صب الراتنج المتانة الميكانيكية تحت قوى القصر والدورات الحرارية، شريطة أن يتحكم التصميم وعملية التصنيع في الفراغات وخطر التشقق وأداء التفريغ الجزئي.

ولا يعني ذلك أن محول الراتنج عبارة عن معدات محكمة الإغلاق. إذ تبقى ملفات الجهد المنخفض، ووصلات تغيير المآخذ، ونهايات الكابلات، ومانعات الصواعق، وحساسات الحرارة، والعوازل الداعمة، والغلاف نفسه متأثرة بظروف الموقع. وحيث يتكون التكثف بصورة متكررة داخل غرفة المحطة الفرعية أو الكشك الخارجي، قد تعاني منظومة سيئة التصميم من أعطال العزل والتآكل حتى لو ظلت كتل الملفات بحالة جيدة.

من المفيد التمييز بين الرطوبة العالية والتعرض للتكثف. فقد تحافظ المنشأة على رطوبة نسبية مرتفعة باستمرار دون حدوث تكثف إذا بقيت درجات حرارة المعدات فوق نقطة الندى وكانت التهوية مضبوطة. وعلى العكس، قد يشهد موقع ذو متوسط رطوبة معتدل تكثفاً شديداً عند فصل تغذية المحول ليلاً، أو فتح الأبواب لدخول هواء خارجي دافئ، أو عندما تخلق مناطق العمليات المبردة تدرجات حادة في درجات الحرارة. وعادةً ما تكون الحالة الأخيرة أكثر تطلباً.

المواضع التي تكون فيها وحدات الراتنج المصبوب مناسبة تقنياً عادةً

غالباً ما تناسب محولات الراتنج المحطات الفرعية الصناعية الداخلية، حيث تتسم السلامة من الحريق، ومحدودية احتواء الزيت، ومقاومة الظروف البيئية المتغيرة بالأهمية. وتشمل الأمثلة النموذجية مصانع الأغذية والمشروبات التي تشهد أعمال غسيل متكررة بالقرب منها، ومنشآت اللب والورق، ومصانع النسيج، ومباني معالجة مياه الصرف، ومواقع التصنيع الساحلية، والموانئ، والأعمال تحت الأرض، ومباني العمليات المرتبطة بالتعدين، والمواقع الصناعية ذات مناطق تصنيف مخاطر الحريق المرتفعة.

وتكون جذابة بشكل خاص عندما يلزم تركيب المحول بالقرب من مركز الحمل: داخل قاعات الإنتاج، أو في المنشآت متعددة الطوابق، أو قرب المناطق المشغولة، أو داخل المباني التي تجعل فيها حوض احتواء الزيت أو جدار الحريق أو ترتيبات التصريف أو تصميم الحماية من الحريق الذي تفرضه شركة التأمين نشر محول مملوء بالزيت أمراً صعباً.

ويصبح الاختيار أكثر وجاهة عند تحقق جميع الشروط التالية:

• أن تكون غرفة المحول مغلقة، مع إمكانية الحفاظ على نظافتها وتهويتها بشكل معقول.
• أن تكون الرطوبة موجودة في الهواء المحيط، ولكن يمكن منع نفاثات الماء المباشرة وتجمع المياه المستمر.
• أن ترجح مخاطر الحريق أو المسؤولية البيئية أو قيود التركيب الداخلي كفة التصميم الخالي من السوائل.
• أن يكون نمو الأحمال مفهوماً ويمكن تحديد محتوى التوافقيات كمياً.
• أن يقبل المشروع آثار المعدات الجافة من حيث الحرارة والمساحة المطلوبة.

ويستحق الشرطان الأخيران اهتماماً أكبر مما يحظيان به غالباً. فعموماً تمتلك وحدات الراتنج المصبوب فواقد أعلى وتعتمد على الهواء للتبريد، لذا يرتبط أداؤها بدرجة حرارة الغرفة وتهويتها ارتباطاً أوثق من محول مملوء بسائل مكافئ لها. وقد تتحول المنشأة الرطبة ذات دوران الهواء الضعيف إلى مشكلة حرارية حتى لو لم تكن عدوانية كهربائياً.

اقرأ الموقع باعتباره مجموعة من ظروف التعرض، لا رقماً واحداً للرطوبة

المواصفات التي تنص فقط على «الرطوبة النسبية: 95%» غير كافية لاختيار ذي معنى. ويجب النظر إلى الرطوبة النسبية مع نطاق درجات الحرارة، وتكرار التكثف، والملوثات، والارتفاع، والتهوية، واحتمال دخول الماء المباشر. ويفصل المسح الأفضل للموقع بين الظروف التالية.

التكثف والدورات الحرارية

اسأل عن وقت تغذية المحول، ومتى تُوقف أنظمة HVAC، وما إذا كانت الأسطح الباردة تتعرض لهواء رطب. فقد تترك الدورات المتكررة عبر نقطة الندى رطوبة على لوحات الأطراف وأسطح العوازل. وقد يبدو المحول جافاً أثناء الفحص النهاري، لكنه يواجه أشد الظروف أثناء الإيقاف أو إعادة التشغيل.

يمكن أن تكون تدابير مثل سخانات منع التكثف، والغلاف المصمم على نحو سليم، والتحكم الثرموستاتي أو الهيغروستاتي، وترتيبات مداخل الكابلات المصرفة للمياه، والتهوية التي لا تسحب ببساطة الهواء الخارجي الرطب، مهمة بقدر أهمية تقنية عزل الملفات. وعندما يُركب المحول في الهواء الطلق، يحتاج تصنيف الغلاف وتصميم السقف إلى مراجعة مستقلة؛ فخزانة خارجية ليست محمية تلقائياً من كل ظروف الأمطار المدفوعة بالرياح أو الفيضانات أو الضباب الملحي.

الملوثات التي تحملها الرطوبة

الرطوبة النظيفة يمكن التحكم فيها عادةً. لكن الرطوبة المقترنة بغبار الأسمدة أو غبار الأسمنت أو أسود الكربون أو الجسيمات المعدنية أو الأبخرة المحتوية على الكلور أو مركبات الكبريت أو الملح تخلق ملف مخاطر مختلفاً. ويمكن للترسبات على العزل المكشوف أن تمتص الرطوبة وتخفض مقاومة السطح، مما يخلق مسارات للتتبع والقفز الكهربائي. كما يمكن للأجواء المسببة للتآكل أن تضر بالمثبتات، ووصلات التأريض، وحشوات الأبواب، وفتحات التهوية، ومعدات الأطراف.

في هذه الحالات، ينبغي أن يطلب المقيم تفاصيل عن أنظمة الطلاء الوقائية، ومواد الغلاف، وافتراضات فئة التآكل، والفصل الداخلي، والحماية من الدخول، وموقع الأجزاء الحية غير المعزولة. فمجرد تحديد ملف من الراتنج المصبوب لن يعالج التآكل في مواضع أخرى من التجميعة.

الغسيل المباشر والرذاذ والفيضانات

لا ينبغي التعامل مع محول الراتنج باعتباره معدات مناسبة للغسيل. وإذا كان التركيب قريباً من عمليات التنظيف أو الغسيل بالضغط أو رذاذ أبراج التبريد أو أنابيب العمليات المتسربة، فإن الفصل المادي هو الأفضل. وتكون غرفة كهربائية مخصصة أو حجرة محول معزولة أكثر موثوقية من مجرد تصنيف غلاف أعلى. وتتطلب مخاطر الفيضانات رفع المعدات، وتصميم التصريف، واستراتيجية إحكام الكابلات، وإجراءات التشغيل في الطوارئ؛ ولا تُحل باختيار محول من النوع الجاف.

استخدم الفئات البيئية والمناخية وفئات الحريق وفق IEC بشكل صحيح

يوفر IEC 60076-11 إطاراً مفيداً للمحولات الجافة. وتشير الفئات البيئية إلى الظروف التي تستطيع المعدات تحملها أثناء الخدمة، بينما تعالج الفئات المناخية التعرض لدرجات الحرارة المنخفضة وتعالج فئات سلوك الحريق أداء الحريق. وفي المناقشات الصناعية الرطبة، يُشار غالباً إلى E2 لأنها تمثل فئة بيئية أشد من E0 أو E1، بما في ذلك مراعاة التكثف والتلوث. ومع ذلك، لا ينبغي استخدام E2 كاختصار لعبارة «مناسب لأي بيئة صناعية رطبة».

يجب أن تنص المواصفات على الفئة المطلوبة وأن تطلب من الشركة المصنعة توثيق المطابقة. كما يجب أن تؤكد ما الذي يشمله ذلك الإعلان: المحول نفسه، والغلاف إذا تم توريده، وأي حجرة للملحقات. وغالباً ما تكون الفئة المناخية C2 وفئة الحريق F1 ذات صلة بالمشروعات الصناعية، لكن ضرورتها تعتمد على موقع التركيب، واللوائح المحلية، ومتطلبات شركة التأمين، واستراتيجية الحريق، ومنحنى درجة الحرارة المحيطة.

المعايير أدوات تأهيل وليست بديلاً عن الحكم الهندسي. فقد يفشل محول من الفئة E2 موضوع في غرفة بها غاز مسبب للتآكل وتهوية مسدودة ومياه تدخل عبر خنادق كابلات غير محكمة، لأسباب لا علاقة لها باختبار تأهيل الملفات.

غالباً ما يحدد التصميم الحراري نجاح الاختيار

في المنشآت الرطبة، يركز المصممون أحياناً بشدة على الرطوبة لدرجة أنهم يغفلون الهامش الحراري. تستند تصنيفات المحولات الجافة إلى ظروف محيطة وترتيبات تبريد محددة. وإذا ارتفعت درجة الحرارة المحيطة بفعل حرارة العمليات، أو انسدت فتحات التهوية بالغبار، أو تشارك عدة محولات غرفة مدمجة، فقد ترتفع درجة حرارة الملفات بشكل ملموس. ويقصر ذلك عمر العزل وقد يطلق إنذارات غير ضرورية أو يؤدي إلى خفض الحمل.

راجع منحنى الحمل المتوقع بدلاً من الاكتفاء بـ kVA على لوحة البيانات. وينبغي أن يشمل ذلك الحمل الأساسي المستمر، والقمم الدورية، وبدء المحركات، والأحمال غير الخطية، والتوسع المستقبلي، والتشغيل في حالات الطوارئ. وتستحق تيارات التوافقيات اهتماماً خاصاً في المنشآت التي تضم مغيرات سرعة، ومقومات، ومعدات لحام، وأفران حث، وأنظمة UPS، أو معدات كبيرة لتحويل طاقة البطاريات. وتزيد التوافقيات من فواقد التيارات الدوامية والفواقد الشاردة، ما قد يتطلب محولاً مصمماً لطيف التوافقيات الفعلي أو نقطة تشغيل مخفضة التصنيف.

ينبغي التعامل مع مراقبة الحرارة كجزء من بنية الحماية، لا كملحق اختياري. ويجب تحديد حساسات حرارة الملفات وإعدادات الإنذار والفصل والتحكم بالمراوح عند استخدام التبريد بالهواء القسري والتكامل مع نظام المراقبة في الموقع قبل التشغيل. ويجب أن يبقى نظام التبريد قابلاً للصيانة أيضاً في الغرف المغبرة والمعرضة للرطوبة؛ إذ قد تحسن المراوح السعة لكنها تضيف اعتماداً على الصيانة.

تحقق من الواجهات، خصوصاً عندما يغير تخزين الطاقة نمط الحمل

تضيف المنشآت الصناعية بشكل متزايد تخزين البطاريات للتحكم في رسوم الطلب، ودعم الأحمال الحرجة، وتنعيم إنتاج الطاقة المتجددة، أو إدارة شحن المركبات الكهربائية. ويمكن أن يغير ذلك واجب المحول بطرق لا تظهر من السعة المتصلة وحدها. فقد يضيف الشحن حملاً طويل الأمد خلال فترات خارج الذروة؛ ويمكن للتفريغ أن يغير تحميل المغذيات بسرعة؛ كما تحتاج التوافقيات الناتجة عن PCS ومساهمة تيار العطل إلى مراجعة إلى جانب خصائص تغذية المرفق.

على سبيل المثال، يوفر نظام تخزين الطاقة التجاري والصناعي بقدرة 125kW/261kWh الخارجي خرج تيار متردد 380 V / 400 V، وهو مخصص لوظائف مثل خفض الذروة، ودعم الاحتياط، وتكامل الطاقة المتجددة. وعند توصيل مثل هذا النظام في اتجاه الحمل بعد محول راتنج، يجب أن تشمل مراجعة المحول بيانات التوافقيات الخاصة بـ PCS، وسيناريوهات الاستيراد والتصدير القصوى، وتنسيق الحماية، وترتيب الموصل المحايد، وطريقة التأريض، وما إذا كان تشغيل البطارية قد يزيد التحميل خلال فترات ارتفاع درجة الحرارة المحيطة. ولا يلغي غلافه IP54 ونطاق تشغيله المعلن الحاجة إلى تقييم بيئة المحول نفسه وواجبه الحراري.

ينبغي أن تشمل التوافقية أيضاً السلوك العابر. تحقق من إعدادات تيار الاندفاع، وتنسيق المرحلات، وحدود تنظيم الجهد، وتأثير ممانعة المحول على مستويات القصر وكشف أعطال العاكس. وفي المواقع ذات الشبكة الضعيفة، يمكن أن يؤثر اختيار الممانعة في أداء هبوط الجهد للمحركات وكذلك في استقرار تحكم العاكس.

ما الذي ينبغي أن تطلبه مواصفات شراء قوية

تصف حزمة الشراء المفيدة تقنياً التركيب وتطلب من المورد الرد عليه، بدلاً من مجرد سرد تصنيف القدرة ونسبة الجهد. وينبغي أن تحدد، كحد أدنى، حدود درجة الحرارة المحيطة، وملف الرطوبة، واحتمال التكثف، ومصادر التلوث، والارتفاع، وترتيب التركيب الداخلي أو الخارجي، ومفهوم التهوية، والفئات البيئية/المناخية/فئات الحريق المطلوبة، وأي عوامل مسببة للتآكل معروفة الوجود.

ينبغي أن تشمل البيانات الكهربائية التردد، ومجموعة المتجهات، وترتيب المآخذ، وسماحية الممانعة، ومستوى العزل، ومعالجة المحايد، ومستوى العطل، ودورة الحمل، وطيف التوافقيات عند توفره، وأساس الكفاءة المطلوب، وما إذا كان التشغيل المتوازي مخططاً له. وينبغي أن تغطي التفاصيل الميكانيكية تصنيف الغلاف، واتجاه دخول الكابلات، والخلوصات، وحدود النقل، والمتطلبات الزلزالية إن وجدت، وحدود الصوت عند حدود موقع التركيب، وإمكانية الوصول للفحص والاستبدال.

التوثيق جزء جوهري من الاختيار. اطلب سجلات الاختبارات الروتينية، وأدلة اختبارات النوع ذات الصلة بالتصميم المقترح، وبيانات ارتفاع درجة الحرارة، ومعلومات التفريغ الجزئي حيث تكون محددة، ورسومات تخطيط الأطراف، ومخططات توصيلات الحماية، وبيانات لوحة الاسم، وتفاصيل الطلاء والغلاف، وتعليمات الصيانة. وبالنسبة لمشروعات التصدير، يجب تأكيد القوانين الكهربائية المحلية المعمول بها ومتطلبات الشبكة والتزامات الاعتماد الخاصة بالمشروع بشكل منفصل؛ فلا تمثل علامة CE، حيثما تكون ذات صلة، بديلاً شاملاً للامتثال التنظيمي القضائي.

أخطاء الاختيار الشائعة في المشروعات الصناعية الرطبة

الخطأ الأول هو التعامل مع «النوع الجاف» باعتباره حلاً بيئياً كاملاً. فقد تكون الملفات عالية المقاومة، بينما تبقى الأطراف وصناديق الكابلات عرضة للخطر. والخطأ الثاني هو اختيار غلاف مع إيلاء اهتمام غير كافٍ لتبديد الحرارة. فقد يحد الغلاف المحكم أو شديد الحماية من تدفق الهواء اللازم للتشغيل المقنن ما لم يأخذ التصميم الحراري ذلك في الحسبان صراحةً.

ومن الأخطاء المتكررة الأخرى وضع المحول في أقرب غرفة خدمات متاحة، والتي قد تضم أيضاً أنابيب مياه أو خطوط تخزين مواد كيميائية أو ضواغط أو معدات بطاريات. وغالباً ما يوفر الموقع موثوقية أكبر من ترقية تدريجية في فئة المحول. ويمكن للفصل عن العمليات الرطبة، وتدفق الهواء المضبوط، والقواعد المرتفعة، ومسارات الكابلات القابلة للصيانة أن تخفض المخاطر بفاعلية أكبر من الاعتماد على ميزة منتج واحدة.

وأخيراً، لا ينبغي تفسير انخفاض احتياجات الصيانة على أنه عدم الحاجة إلى صيانة. تتجنب محولات الراتنج المصبوب أخذ عينات الزيت وإدارة التسربات، لكن يبقى الفحص الدوري ضرورياً. ويتحقق الروتين العملي من تراكم الغبار، وعلامات التكثف، والتآكل، وتغير لون الأطراف، والتشغيل غير الطبيعي للمراوح، واتجاهات درجات الحرارة، وحالة عزل المكونات المتاحة، وإحكام التوصيلات الكهربائية أثناء فترات الإيقاف المخططة. وغالباً ما يكون الفحص بالتصوير الحراري تحت حمل ممثل ذا قيمة، ولا سيما بعد التشغيل وبعد التغيرات الكبيرة في الأحمال.

عتبة اتخاذ القرار

يُعد محول الراتنج خياراً سليماً لمنشأة صناعية رطبة عندما تكون مقاومة الرطوبة والسلامة من الحريق الداخلي وتقليل المخاطر البيئية المرتبطة بالسوائل أولويات فعلية للمشروع، وعندما يمكن للتركيب التحكم في التعرض المباشر للماء وتبديد الحرارة بكفاءة. ويكون أكثر إقناعاً في المساحات المغلقة والقابلة للصيانة بشكل معقول، مع خطر تكثف متقطع وتلوث معتدل والحاجة إلى وضع التحويل بالقرب من الأحمال الحساسة أو المشغولة.

ويكون أقل إقناعاً عندما يكون الموقع معرضاً فعلياً للغسيل أو الفيضانات أو الأبخرة المسببة للتآكل الشديدة وغير المحتواة أو السخونة الزائدة المزمنة. وفي هذه الحالات، قد يتضمن الحل الصحيح بنية تركيب مختلفة، أو محطة فرعية محمية بصورة مستقلة، أو تقنية محولات أخرى بدلاً من مواصفات راتنج أكثر طموحاً.

ينتج القرار الموثوق من مطابقة المحول مع دورة العمل الكاملة والظروف البيئية المحيطة. الرطوبة هي أحد المدخلات. أما التكثف والملوثات والسلوك الحراري وخصائص الشبكة وتصميم التركيب وانضباط الصيانة، فهي التي تحدد ما إذا كان هذا المدخل سيصبح حالة تشغيل يمكن التحكم فيها أو مصدراً متكرراً للفشل.
