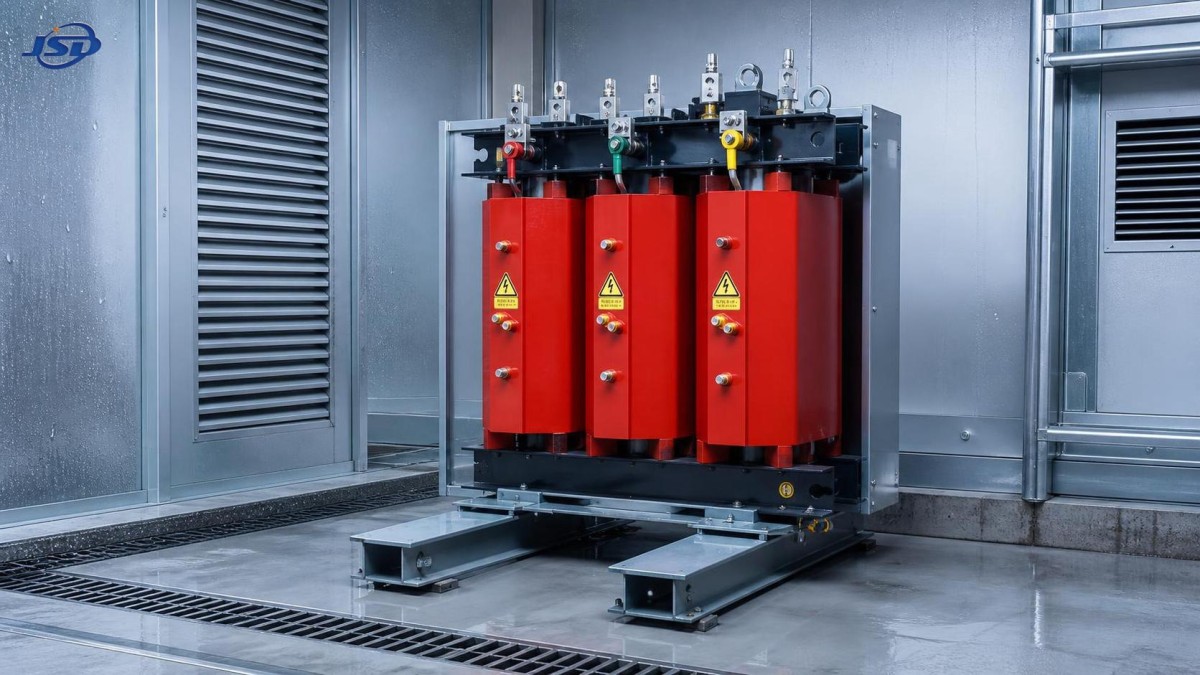

Quand un transformateur en résine convient-il à une installation industrielle humide ?

L’humidité transforme le choix d’un transformateur, passant d’un simple exercice de dimensionnement électrique à une décision de fiabilité environnementale. Dans les bâtiments industriels, l’humidité apparaît rarement seule. Elle s’accompagne souvent de poussières conductrices, d’aérosols salins, de vapeurs chimiques, d’opérations de lavage, de variations rapides de température, d’une ventilation limitée et d’une culture d’exploitation laissant peu de temps à la maintenance préventive. Un transformateur en résine peut très bien fonctionner dans cet environnement, mais uniquement lorsque ses spécifications correspondent à l’exposition réelle plutôt qu’à la désignation générale de « site humide ».

La question centrale n’est pas de savoir si l’isolation en résine coulée résiste en principe à l’humidité. Elle est de savoir si l’installation complète du transformateur — enroulements, bornes, enveloppe, circuit d’air de refroidissement, interfaces de câbles, schéma de protection et accès pour la maintenance — restera fiable pendant les périodes les plus humides, les plus chaudes, les plus sales et les moins stables de l’installation.

Pourquoi l’humidité est un problème de transformateur et non simplement un problème de conditions ambiantes

L’humidité affecte les transformateurs par plusieurs mécanismes. Dans une unité immergée dans l’huile, l’eau peut dégrader les performances diélectriques et accélérer le vieillissement de l’isolation si elle pénètre dans la cuve ou est présente dans le système isolant. Dans les équipements secs, le risque concerne davantage le cheminement superficiel, la condensation aux bornes et traversées, la corrosion des pièces métalliques, la détérioration des surfaces isolantes externes et les contaminants qui deviennent conducteurs lorsqu’ils sont humides.

Dans un transformateur en résine coulée, les enroulements haute tension sont encapsulés dans une résine époxy. Cela réduit considérablement l’exposition directe de l’isolation des enroulements à l’humidité ambiante et rend cette conception intrinsèquement plus robuste que les alternatives de type sec à enroulements ouverts dans de nombreux environnements humides ou pollués. Le moulage en résine améliore également l’intégrité mécanique face aux efforts de court-circuit et aux cycles thermiques, à condition que la conception et le procédé de fabrication maîtrisent les vides, les risques de fissuration et les performances en matière de décharges partielles.

Cela ne signifie pas qu’un transformateur en résine soit un équipement étanche. Les enroulements basse tension, prises de réglage, terminaisons de câbles, parafoudres, capteurs de température, isolateurs de support et l’enveloppe elle-même restent influencés par les conditions du site. Lorsque de la condensation se forme régulièrement dans un local de poste ou un kiosque extérieur, une installation mal conçue peut toujours subir des défauts d’isolation et de la corrosion, même si les blocs d’enroulements restent en bon état.

Il est utile de distinguer une humidité élevée d’une exposition à la condensation. Une installation peut présenter une humidité relative constamment élevée tout en évitant la condensation si les températures des équipements restent au-dessus du point de rosée et si la ventilation est maîtrisée. À l’inverse, un site présentant une humidité moyenne modérée peut connaître une condensation sévère lorsqu’un transformateur est mis hors tension pendant la nuit, que des portes sont ouvertes à l’air extérieur chaud ou que des zones de process réfrigérées créent de forts gradients de température. Cette dernière situation est généralement plus exigeante.

Dans quels cas les unités en résine coulée sont généralement pertinentes sur le plan technique

Les transformateurs en résine sont souvent bien adaptés aux postes industriels intérieurs où la sécurité incendie, la limitation du confinement d’huile et la résistance à des conditions environnementales variables sont toutes importantes. Les exemples typiques comprennent les usines agroalimentaires avec des lavages fréquents à proximité, les installations de pâte et papier, les usines textiles, les bâtiments de traitement des eaux usées, les sites de production côtiers, les ports, les ouvrages souterrains, les bâtiments de process liés à l’exploitation minière et les sites industriels présentant un zonage à haut risque d’incendie.

Ils sont particulièrement intéressants lorsque le transformateur doit être installé près du centre de charge : à l’intérieur des halls de production, dans des installations à plusieurs étages, près de zones occupées ou dans des bâtiments où un bac de rétention d’huile, un mur coupe-feu, un dispositif de drainage ou une conception de protection incendie imposée par l’assureur rendraient difficile le déploiement d’un transformateur immergé dans l’huile.

Ce choix devient plus pertinent lorsque toutes les conditions suivantes sont réunies :

• Le local du transformateur est fermé, mais peut être maintenu raisonnablement propre et ventilé.
• De l’humidité est présente dans l’air ambiant, mais les jets d’eau directs et les accumulations persistantes peuvent être évités.
• La charge calorifique, la responsabilité environnementale ou les restrictions d’implantation intérieure favorisent une conception sans liquide.
• L’évolution de la charge est comprise et le contenu harmonique peut être quantifié.
• Le projet peut accepter les implications thermiques et d’encombrement des équipements de type sec.

Les deux dernières conditions méritent plus d’attention qu’elles n’en reçoivent souvent. Les unités en résine coulée présentent généralement des pertes plus élevées et dépendent de l’air pour leur refroidissement ; leurs performances sont donc davantage liées à la température du local et à la ventilation que celles d’un transformateur équivalent rempli de liquide. Une installation humide à faible circulation d’air peut devenir un problème thermique même si elle n’est pas agressive sur le plan électrique.

Évaluer le site comme un ensemble d’expositions, et non comme un seul chiffre d’humidité

Les spécifications indiquant uniquement « humidité relative : 95% » sont insuffisantes pour effectuer un choix pertinent. L’humidité relative doit être considérée avec la plage de température, la fréquence de condensation, les contaminants, l’altitude, la ventilation et la probabilité d’infiltration directe d’eau. Une meilleure étude du site distingue les conditions suivantes.

Condensation et cycles thermiques

Il convient de demander quand le transformateur est sous tension, quand les systèmes CVC sont arrêtés et si des surfaces froides sont exposées à de l’air humide. Des cycles répétés autour du point de rosée peuvent laisser de l’humidité sur les plaques à bornes et les surfaces des isolateurs. Le transformateur peut paraître sec lors d’une inspection diurne tout en connaissant les conditions les plus sévères lors de l’arrêt ou du redémarrage.

Des mesures telles que des chauffages anticondensation, une enveloppe correctement conçue, une régulation thermostatique ou hygrostatique, des dispositions drainées pour les entrées de câbles et une ventilation qui n’aspire pas simplement de l’air extérieur humide peuvent être aussi importantes que la technologie d’isolation des enroulements. Lorsqu’un transformateur est installé à l’extérieur, l’indice de protection de l’enveloppe et la conception de la toiture doivent faire l’objet d’un examen indépendant ; une armoire extérieure n’est pas automatiquement protégée contre toutes les conditions de pluie battante, d’inondation ou de brouillard salin.

Contaminants transportés par l’humidité

Une humidité propre est généralement gérable. L’humidité combinée à des poussières d’engrais, de ciment, de noir de carbone, à des particules métalliques, à des vapeurs contenant du chlore, à des composés soufrés ou au sel crée un profil de risque différent. Les dépôts sur les isolants exposés peuvent absorber l’humidité et réduire la résistance de surface, créant des chemins de cheminement et de contournement. Les atmosphères corrosives peuvent également compromettre les fixations, les connexions de mise à la terre, les joints de porte, les persiennes et la quincaillerie des bornes.

Dans ces cas, l’évaluateur doit demander des détails sur les systèmes de revêtement de protection, le matériau de l’enveloppe, les hypothèses de catégorie de corrosion, la séparation interne, la protection contre les infiltrations et l’emplacement des pièces nues sous tension. La simple spécification d’un enroulement en résine coulée ne résoudra pas la corrosion ailleurs dans l’ensemble.

Lavage direct, pulvérisation et inondation

Un transformateur en résine ne doit pas être considéré comme un équipement de lavage. Si l’installation est proche d’opérations de nettoyage, de lavage sous pression, de dérive de tour de refroidissement ou de canalisations de process fuyardes, une séparation physique est préférable. Un local électrique dédié ou un compartiment de transformateur séparé est plus fiable qu’un indice de protection plus élevé à lui seul. Le risque d’inondation nécessite la surélévation des équipements, une conception du drainage, une stratégie d’étanchéité des câbles et des procédures d’exploitation d’urgence ; il ne se résout pas en sélectionnant un transformateur de type sec.

Utiliser correctement les classes environnementales, climatiques et de résistance au feu IEC

IEC 60076-11 fournit un cadre utile pour les transformateurs de type sec. Les classes environnementales indiquent les conditions que l’équipement peut supporter en service, tandis que les classes climatiques traitent de l’exposition aux basses températures et les classes de comportement au feu concernent les performances au feu. Dans les discussions sur les environnements industriels humides, E2 est souvent citée car elle représente une classe environnementale plus sévère que E0 ou E1, y compris la prise en compte de la condensation et de la pollution. Toutefois, E2 ne doit pas être utilisée comme synonyme de « adaptée à tout environnement industriel humide ».

La spécification doit indiquer la classe requise et exiger du fabricant une conformité documentée. Elle doit également confirmer ce que couvre cette déclaration : le transformateur lui-même, l’enveloppe si elle est fournie et tout compartiment d’accessoires. La classe climatique C2 et la classe de résistance au feu F1 sont couramment pertinentes pour les projets industriels, mais leur nécessité dépend de l’emplacement de l’installation, des réglementations locales, des exigences de l’assureur, de la stratégie incendie et du profil de température ambiante.

Les normes sont des outils de qualification, et non des substituts au jugement d’ingénierie. Un transformateur de classe E2 placé dans un local comportant des gaz corrosifs, une ventilation obstruée et de l’eau pénétrant par des tranchées de câbles non étanchées peut tomber en panne pour des raisons sans rapport avec l’essai de qualification des enroulements.

La conception thermique détermine souvent la réussite du choix

Dans les installations humides, les concepteurs se concentrent parfois tellement sur l’humidité qu’ils négligent la marge thermique. Les puissances assignées des transformateurs de type sec reposent sur des conditions ambiantes et des dispositions de refroidissement définies. Si la température ambiante est augmentée par la chaleur de process, si les persiennes se colmatent de poussière ou si plusieurs transformateurs partagent un local compact, la température des enroulements peut augmenter de manière significative. Cela réduit la durée de vie de l’isolation et peut déclencher des alarmes intempestives ou des limitations de charge.

Il convient d’examiner le profil de charge prévu plutôt que seulement les kVA de la plaque signalétique. La charge de base continue, les pointes cycliques, le démarrage des moteurs, les charges non linéaires, les extensions futures et le fonctionnement d’urgence doivent tous être inclus. Les courants harmoniques méritent une attention particulière dans les installations équipées de variateurs de vitesse, redresseurs, équipements de soudage, fours à induction, systèmes UPS ou grands équipements de conversion de puissance de batteries. Les harmoniques augmentent les pertes par courants de Foucault et les pertes parasites, ce qui peut nécessiter un transformateur conçu pour le spectre harmonique réel ou un fonctionnement à puissance réduite.

La surveillance de la température doit être considérée comme faisant partie de l’architecture de protection, et non comme un accessoire optionnel. Les capteurs de température des enroulements, les réglages d’alarme et de déclenchement, la commande des ventilateurs lorsque le refroidissement par air forcé est utilisé, ainsi que l’intégration au système de supervision du site doivent être définis avant la mise en service. Le système de refroidissement doit également rester maintenable dans les locaux poussiéreux et sujets à l’humidité ; les ventilateurs peuvent améliorer la capacité, mais accroissent la dépendance à la maintenance.

Vérifier les interfaces, en particulier lorsque le stockage d’énergie modifie le profil de charge

Les installations industrielles ajoutent de plus en plus de stockage par batteries pour maîtriser les frais de puissance appelée, alimenter les charges critiques, lisser la production renouvelable ou gérer la recharge des véhicules électriques. Cela peut modifier le régime du transformateur de manière non visible à partir de la seule puissance raccordée. La charge peut ajouter une sollicitation de longue durée pendant les périodes creuses ; la décharge peut modifier rapidement le chargement des départs ; les harmoniques générées par le PCS et la contribution au courant de défaut doivent être examinées avec les caractéristiques de l’alimentation du réseau.

Par exemple, unsystème de stockage d’énergie commercial et industriel 125kW/261kWh extérieur fournit une sortie AC 380 V / 400 V et est destiné à des fonctions telles que l’écrêtement des pointes, l’alimentation de secours et l’intégration des énergies renouvelables. Lorsqu’un tel système est raccordé en aval d’un transformateur en résine, l’examen du transformateur doit couvrir les données harmoniques du PCS, les scénarios maximum d’importation et d’exportation, la coordination des protections, le schéma de neutre, la méthode de mise à la terre et la possibilité que le fonctionnement sur batterie augmente la charge lors de périodes de température ambiante élevée. Son enveloppe IP54 et sa plage de fonctionnement indiquée ne dispensent pas d’évaluer l’environnement propre au transformateur et son régime thermique.

La compatibilité doit également inclure les comportements transitoires. Il convient de vérifier les réglages de courant d’appel, la coordination des relais, les limites de régulation de tension et l’effet de l’impédance du transformateur sur les niveaux de court-circuit et la détection des défauts par l’onduleur. Sur les sites à réseau faible, le choix de l’impédance peut influencer la performance face aux creux de tension des moteurs ainsi que la stabilité de commande de l’onduleur.

Ce qu’une spécification d’achat robuste doit demander

Un dossier d’achat techniquement utile décrit l’installation et demande au fournisseur d’y répondre, plutôt que de se limiter à répertorier la puissance et le rapport de tension. Au minimum, il doit identifier les limites de température ambiante, le profil d’humidité, la probabilité de condensation, les sources de pollution, l’altitude, la configuration intérieure ou extérieure, le concept de ventilation, les classes environnementales/climatiques/de résistance au feu requises et tout agent corrosif connu présent.

Les données électriques doivent inclure la fréquence, le groupe vectoriel, le dispositif de prises de réglage, la tolérance d’impédance, le niveau d’isolation, le traitement du neutre, le niveau de défaut, le cycle de charge, le spectre harmonique lorsqu’il est disponible, la base de rendement requise et l’éventualité d’un fonctionnement en parallèle. Les détails mécaniques doivent couvrir l’indice de protection de l’enveloppe, le sens d’entrée des câbles, les dégagements, les limites de transport, l’exigence sismique le cas échéant, les limites sonores à la limite de l’installation et l’accès pour l’inspection et le remplacement.

La documentation constitue une partie essentielle du choix. Demandez les procès-verbaux d’essais individuels, les preuves d’essais de type pertinentes pour la conception proposée, les données d’échauffement, les informations sur les décharges partielles lorsque spécifiées, les plans d’implantation des bornes, les schémas de câblage de protection, les données de plaque signalétique, les détails de revêtement et d’enveloppe, ainsi que les instructions de maintenance. Pour les projets d’exportation, les codes électriques locaux applicables, les exigences du réseau et les obligations de certification propres au projet doivent être confirmés séparément ; le marquage CE, lorsqu’il est pertinent, ne remplace pas universellement la conformité à la réglementation applicable.

Erreurs courantes de sélection dans les projets industriels humides

La première consiste à considérer le « type sec » comme une solution environnementale complète. Les enroulements peuvent être très résistants, tandis que les bornes et boîtes à câbles restent vulnérables. La deuxième consiste à choisir une enveloppe sans accorder suffisamment d’attention à l’évacuation de la chaleur. Une enveloppe étanche ou fortement protégée peut limiter le débit d’air nécessaire au fonctionnement à la puissance assignée, à moins que la conception thermique ne le prenne explicitement en compte.

Une autre erreur fréquente consiste à placer le transformateur dans le local technique disponible le plus proche, qui peut également abriter des conduites d’eau, des lignes de stockage de produits chimiques, des compresseurs ou des équipements de batteries. L’emplacement procure souvent plus de fiabilité qu’une amélioration progressive de la classe du transformateur. La séparation des process humides, un débit d’air maîtrisé, des socles surélevés et des cheminements de câbles maintenables peuvent réduire les risques plus efficacement que le recours à une seule caractéristique du produit.

Enfin, une faible maintenance ne doit pas être interprétée comme une absence de maintenance. Les transformateurs en résine coulée évitent l’échantillonnage d’huile et la gestion des fuites, mais une inspection périodique reste nécessaire. Une routine pratique vérifie l’accumulation de poussière, les signes de condensation, la corrosion, les bornes décolorées, le fonctionnement anormal des ventilateurs, les tendances de température, l’état d’isolation des composants accessibles et le serrage des connexions électriques pendant les arrêts planifiés. Une inspection thermographique sous charge représentative est souvent utile, en particulier après la mise en service et après d’importantes variations de charge.

Le seuil de décision

Un transformateur en résine constitue un choix pertinent pour une installation industrielle humide lorsque la résistance à l’humidité, la sécurité incendie en intérieur et la réduction des risques environnementaux liés aux liquides sont de véritables priorités du projet, et lorsque l’installation peut maîtriser l’exposition directe à l’eau et évacuer efficacement la chaleur. Il est particulièrement convaincant dans des espaces fermés, raisonnablement maintenables, présentant un risque de condensation intermittente, une contamination modérée et la nécessité de placer la transformation à proximité de charges sensibles ou de zones occupées.

Il est moins convaincant lorsque le site est effectivement exposé au lavage, à l’inondation, à des vapeurs corrosives sévères non confinées ou à une surchauffe chronique. Dans ces cas, la solution appropriée peut impliquer une architecture d’installation différente, un poste protégé séparément ou une autre technologie de transformateur plutôt qu’une spécification en résine plus ambitieuse.

Une décision fiable résulte de l’adéquation entre le transformateur, le cycle de service complet et l’enveloppe environnementale. L’humidité est un paramètre parmi d’autres. La condensation, les contaminants, le comportement thermique, les caractéristiques du réseau, la conception de l’installation et la rigueur de maintenance déterminent si ce paramètre devient une condition d’exploitation maîtrisable ou une source récurrente de défaillance.
