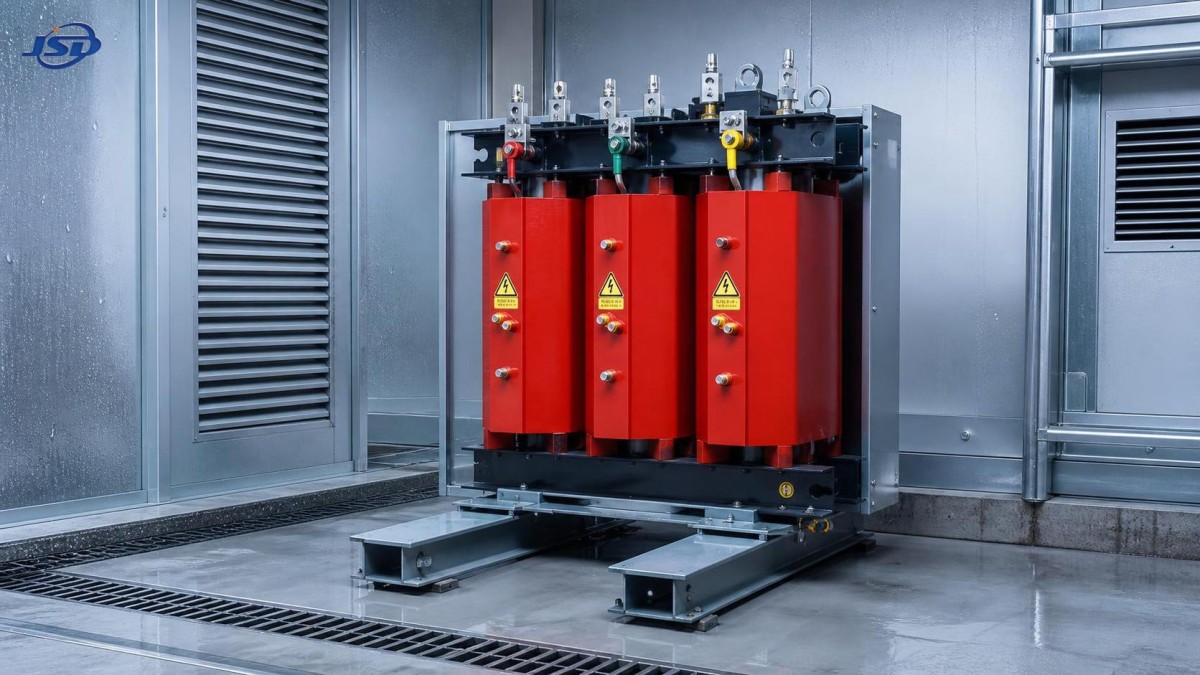

¿Cuándo es adecuado un transformador de resina para una instalación industrial húmeda?

La humedad transforma la selección de transformadores de un ejercicio rutinario de dimensionamiento eléctrico en una decisión de fiabilidad ambiental. En los edificios industriales, la humedad rara vez aparece sola. A menudo viene acompañada de polvo conductor, aerosoles salinos, vapores químicos, actividades de lavado, cambios rápidos de temperatura, ventilación restringida y una cultura operativa que deja poco tiempo para el mantenimiento preventivo. Un transformador de resina puede funcionar muy bien en este entorno, pero solo cuando la especificación se ajusta a la exposición real y no a la etiqueta general de «sitio húmedo».

La cuestión central no es si el aislamiento de resina moldeada es resistente a la humedad en principio. Es si la instalación completa del transformador —devanados, terminales, envolvente, recorrido del aire de refrigeración, interfaces de cables, esquema de protección y acceso para mantenimiento— seguirá siendo fiable durante los períodos de funcionamiento más húmedos, calurosos, sucios e inestables de la instalación.

Por qué la humedad es un problema del transformador y no solo una condición de la sala

La humedad afecta a los transformadores mediante varios mecanismos. En una unidad llena de aceite, el agua puede degradar el rendimiento dieléctrico y acelerar el envejecimiento del aislamiento si entra en el tanque o está presente en el sistema de aislamiento. En equipos de tipo seco, la preocupación se desplaza hacia el tracking superficial, la condensación en terminales y pasatapas, la corrosión de las piezas metálicas, el deterioro de las superficies de aislamiento externas y la contaminación que se vuelve conductora cuando se humedece.

En un transformador de resina moldeada, los devanados de alta tensión están encapsulados en resina epoxi. Esto reduce sustancialmente la exposición directa del aislamiento de los devanados a la humedad ambiental y hace que el diseño sea inherentemente más robusto que las alternativas de tipo seco con devanados abiertos en muchos entornos húmedos o contaminados. El moldeo en resina también mejora la integridad mecánica frente a fuerzas de cortocircuito y ciclos térmicos, siempre que el diseño y el proceso de fabricación controlen los vacíos, el riesgo de fisuración y el rendimiento frente a descargas parciales.

Eso no significa que un transformador de resina sea un equipo sellado. Los devanados de baja tensión, enlaces de tomas, terminaciones de cables, descargadores de sobretensión, sensores de temperatura, aisladores de soporte y la propia envolvente siguen estando influidos por las condiciones del sitio. Cuando se forma condensación repetidamente dentro de una sala de subestación o un quiosco exterior, una instalación mal diseñada puede seguir sufriendo fallos de aislamiento y corrosión aunque los bloques de devanados permanezcan en buen estado.

Una distinción útil es entrehumedad elevada y exposición a la condensación. Una instalación puede tener una humedad relativa constantemente alta pero evitar la condensación si las temperaturas del equipo se mantienen por encima del punto de rocío y la ventilación está controlada. Por el contrario, un sitio con humedad media moderada puede experimentar condensación severa cuando un transformador se desenergiza durante la noche, se abren puertas al aire exterior cálido o las áreas de proceso refrigeradas crean fuertes gradientes de temperatura. Esta última condición suele ser más exigente.

Dónde suelen tener sentido técnico las unidades de resina moldeada

Los transformadores de resina suelen ser adecuados para subestaciones industriales interiores donde son importantes la seguridad contra incendios, la contención limitada de aceite y la resistencia a condiciones ambientales variables. Los ejemplos típicos incluyen plantas de alimentos y bebidas con lavados frecuentes en las proximidades, instalaciones de pulpa y papel, fábricas textiles, edificios de tratamiento de aguas residuales, centros de fabricación costeros, puertos, obras subterráneas, edificios de procesos relacionados con la minería y sitios industriales con zonificación de alto riesgo de incendio.

Son especialmente atractivos cuando el transformador debe instalarse cerca del centro de carga: dentro de naves de producción, en instalaciones de varios pisos, cerca de zonas ocupadas o en edificios donde una cubeta de contención de aceite, un muro cortafuegos, una disposición de drenaje o un diseño de protección contra incendios exigido por la aseguradora dificultaría el uso de un transformador lleno de aceite.

La elección resulta más sólida cuando se cumplen todas las siguientes condiciones:

• La sala del transformador está cerrada, pero puede mantenerse razonablemente limpia y ventilada.
• Hay humedad presente en el aire ambiente, pero pueden evitarse los chorros directos de agua y la acumulación persistente de agua.
• La carga de incendio, la responsabilidad ambiental o las restricciones de instalación en interiores favorecen un diseño sin líquido.
• Se comprende el crecimiento de la carga y puede cuantificarse el contenido armónico.
• El proyecto puede aceptar las implicaciones térmicas y de espacio de los equipos de tipo seco.

Las dos últimas condiciones merecen más atención de la que suelen recibir. Las unidades de resina moldeada generalmente tienen mayores pérdidas y dependen del aire para su refrigeración, por lo que su rendimiento está más estrechamente vinculado a la temperatura de la sala y a la ventilación que el de un transformador equivalente lleno de líquido. Una instalación húmeda con mala circulación de aire puede convertirse en un problema térmico aunque no sea eléctricamente agresiva.

Analice el sitio como un conjunto de exposiciones, no como un único valor de humedad

Las especificaciones que indican únicamente «humedad relativa: 95 %» son inadecuadas para una selección significativa. La humedad relativa debe considerarse junto con el rango de temperatura, la frecuencia de condensación, los contaminantes, la altitud, la ventilación y la probabilidad de entrada directa de agua. Un mejor estudio del sitio separa las siguientes condiciones.

Condensación y ciclos térmicos

Pregunte cuándo se energiza el transformador, cuándo se desconectan los sistemas HVAC y si las superficies frías quedan expuestas al aire húmedo. Los ciclos repetidos a través del punto de rocío pueden dejar humedad en las placas de terminales y las superficies de los aisladores. El transformador puede parecer seco durante la inspección diurna y, sin embargo, experimentar la condición más severa durante la parada o el reinicio.

Medidas como calentadores anticondensación, una envolvente correctamente diseñada, control termostático o higrostático, disposiciones de entrada de cables con drenaje y una ventilación que no se limite a introducir aire exterior húmedo pueden ser tan importantes como la tecnología de aislamiento de los devanados. Cuando un transformador se instala en exteriores, la clasificación de la envolvente y el diseño del techo requieren una revisión independiente; un armario exterior no queda automáticamente protegido frente a todas las condiciones de lluvia impulsada por el viento, inundación o niebla salina.

Contaminantes transportados por la humedad

La humedad limpia suele ser manejable. La humedad combinada con polvo de fertilizantes, polvo de cemento, negro de carbono, partículas metálicas, vapores que contienen cloro, compuestos de azufre o sal crea un perfil de riesgo diferente. Los depósitos sobre el aislamiento expuesto pueden absorber humedad y reducir la resistencia superficial, creando trayectorias para el tracking y la descarga disruptiva. Las atmósferas corrosivas también pueden comprometer los elementos de fijación, las conexiones de puesta a tierra, los sellos de puertas, las rejillas y la tornillería de terminales.

En estos casos, un evaluador debe solicitar detalles sobre los sistemas de recubrimiento protector, el material de la envolvente, los supuestos de categoría de corrosión, la segregación interna, la protección contra ingreso y la ubicación de las partes activas no aisladas. Especificar simplemente un devanado de resina moldeada no resolverá la corrosión en otras partes del conjunto.

Lavado directo, pulverización e inundación

Un transformador de resina no debe tratarse como un equipo apto para lavado. Si la instalación está cerca de operaciones de limpieza, lavado a presión, arrastre de torres de refrigeración o tuberías de proceso con fugas, es preferible la separación física. Una sala eléctrica dedicada o un compartimento de transformador segregado es más fiable que una clasificación de envolvente más alta por sí sola. El riesgo de inundación requiere elevación del equipo, diseño de drenaje, estrategia de sellado de cables y procedimientos operativos de emergencia; no se resuelve seleccionando un transformador de tipo seco.

Utilice correctamente las clases ambientales, climáticas y de fuego IEC

IEC 60076-11 proporciona un marco útil para transformadores de tipo seco. Las clases ambientales indican las condiciones que el equipo puede soportar en servicio, mientras que las clases climáticas abordan la exposición a bajas temperaturas y las clases de comportamiento frente al fuego abordan el rendimiento ante incendios. En las discusiones sobre entornos industriales húmedos, suele citarse E2 porque representa una clase ambiental más severa que E0 o E1, incluida la consideración de condensación y contaminación. Sin embargo, E2 no debe utilizarse como abreviatura de «adecuado para cualquier entorno industrial húmedo».

La especificación debe indicar la clase requerida y exigir al fabricante una conformidad documentada. También debe confirmar qué cubre esa declaración: el transformador propiamente dicho, la envolvente si se suministra y cualquier compartimento de accesorios. La clase climática C2 y la clase de fuego F1 suelen ser relevantes para proyectos industriales, pero su necesidad depende de la ubicación de la instalación, las normativas locales, los requisitos de la aseguradora, la estrategia contra incendios y el perfil de temperatura ambiente.

Las normas son herramientas de cualificación, no sustitutos del criterio de ingeniería. Un transformador de clase E2 instalado en una sala con gas corrosivo, ventilación bloqueada y agua que entra por zanjas de cables sin sellar puede fallar por razones no relacionadas con el ensayo de cualificación de los devanados.

El diseño térmico suele decidir si la selección tiene éxito

En instalaciones húmedas, los diseñadores a veces se centran tanto en la humedad que pasan por alto el margen térmico. Las potencias nominales de los transformadores de tipo seco se basan en condiciones ambientales y disposiciones de refrigeración definidas. Si la temperatura ambiente se eleva por el calor de proceso, si las rejillas se obstruyen con polvo o si varios transformadores comparten una sala compacta, la temperatura de los devanados puede aumentar considerablemente. Esto acorta la vida útil del aislamiento y puede activar alarmas molestas o la reducción de carga.

Revise el perfil de carga previsto, no solo los kVA de placa. Deben incluirse la carga base continua, los picos cíclicos, el arranque de motores, las cargas no lineales, la ampliación futura y la operación de emergencia. Las corrientes armónicas merecen especial atención en instalaciones con variadores de velocidad, rectificadores, equipos de soldadura, hornos de inducción, sistemas UPS o grandes equipos de conversión de energía de baterías. Los armónicos aumentan las pérdidas por corrientes parásitas y pérdidas dispersas, lo que puede requerir un transformador diseñado para el espectro armónico real o un punto de operación con potencia reducida.

La supervisión de temperatura debe tratarse como parte de la arquitectura de protección, no como un accesorio opcional. Los sensores de temperatura de los devanados, los ajustes de alarma y disparo, el control de ventiladores cuando se utiliza refrigeración por aire forzado y la integración con el sistema de monitorización del sitio deben establecerse antes de la puesta en servicio. El sistema de refrigeración también debe seguir siendo mantenible en salas polvorientas y propensas a la humedad; los ventiladores pueden mejorar la capacidad, pero aumentan la dependencia del mantenimiento.

Compruebe las interfaces, especialmente cuando el almacenamiento de energía cambia el patrón de carga

Las instalaciones industriales incorporan cada vez más almacenamiento con baterías para controlar los cargos por demanda, respaldar cargas críticas, suavizar la producción renovable o gestionar la carga de vehículos eléctricos. Esto puede modificar el régimen de servicio del transformador de formas que no son visibles solo a partir de la capacidad conectada. La carga puede añadir una carga de larga duración durante períodos de menor demanda; la descarga puede cambiar rápidamente la carga de los alimentadores; los armónicos generados por PCS y la contribución a la corriente de fallo deben revisarse junto con las características del suministro de la red eléctrica.

Por ejemplo, un sistema exteriorSistema de almacenamiento de energía comercial e industrial de 125 kW/261 kWh proporciona salida de CA de 380 V / 400 V y está destinado a funciones como recorte de picos, respaldo y la integración de energías renovables. Cuando dicho sistema se conecta aguas abajo de un transformador de resina, la revisión del transformador debe abarcar los datos armónicos del PCS, los escenarios máximos de importación y exportación, la coordinación de protecciones, la disposición del neutro, el método de puesta a tierra y si el funcionamiento de la batería podría aumentar la carga durante períodos de alta temperatura ambiente. Su envolvente IP54 y su rango de funcionamiento indicado no eliminan la necesidad de evaluar el entorno y el régimen térmico propios del transformador.

La compatibilidad también debe incluir el comportamiento transitorio. Verifique los ajustes de corriente de irrupción, la coordinación de relés, los límites de regulación de tensión y el efecto de la impedancia del transformador sobre los niveles de cortocircuito y la detección de fallos del inversor. En sitios con red débil, la selección de impedancia puede influir en el rendimiento frente a caídas de tensión de los motores, así como en la estabilidad del control del inversor.

Qué debe solicitar una especificación de compra robusta

Un paquete de compra técnicamente útil describe la instalación y pide al proveedor que responda a ella, en lugar de limitarse a enumerar la potencia nominal y la relación de tensión. Como mínimo, debe identificar los límites de temperatura ambiente, el perfil de humedad, la probabilidad de condensación, las fuentes de contaminación, la altitud, la disposición interior o exterior, el concepto de ventilación, las clases ambientales/climáticas/de fuego requeridas y cualquier agente corrosivo cuya presencia se conozca.

Los datos eléctricos deben incluir frecuencia, grupo vectorial, disposición de tomas, tolerancia de impedancia, nivel de aislamiento, tratamiento del neutro, nivel de fallo, ciclo de carga, espectro armónico cuando esté disponible, base de eficiencia requerida y si se prevé operación en paralelo. Los detalles mecánicos deben cubrir la clasificación de la envolvente, la dirección de entrada de cables, las holguras, los límites de transporte, el requisito sísmico si corresponde, los límites de ruido en el límite de la instalación y el acceso para inspección y sustitución.

La documentación es una parte esencial de la selección. Solicite registros de ensayos de rutina, evidencia de ensayos de tipo relevante para el diseño propuesto, datos de elevación de temperatura, información de descargas parciales cuando se especifique, planos de disposición de terminales, diagramas de cableado de protección, datos de placa, detalles de recubrimientos y envolventes e instrucciones de mantenimiento. Para proyectos de exportación, deben confirmarse por separado los códigos eléctricos locales aplicables, los requisitos de red y las obligaciones de certificación específicas del proyecto; el marcado CE, cuando corresponda, no sustituye universalmente el cumplimiento jurisdiccional.

Errores comunes de selección en proyectos industriales húmedos

El primero es considerar el «tipo seco» como una solución ambiental completa. El devanado puede ser muy resistente, mientras que los terminales y las cajas de cables siguen siendo vulnerables. El segundo es elegir una envolvente sin prestar suficiente atención a la disipación de calor. Una envolvente sellada o altamente protegida puede limitar el flujo de aire necesario para el funcionamiento nominal, a menos que el diseño térmico lo tenga explícitamente en cuenta.

Otro error frecuente es colocar el transformador en la sala de servicios más cercana disponible, que también puede alojar tuberías de agua, líneas de almacenamiento de productos químicos, compresores o equipos de baterías. La ubicación suele proporcionar más fiabilidad que una mejora incremental en la clase del transformador. La separación de los procesos húmedos, el flujo de aire controlado, los pedestales elevados y las rutas de cables mantenibles pueden reducir el riesgo de forma más eficaz que depender de una sola característica del producto.

Por último, bajo mantenimiento no debe interpretarse como ausencia de mantenimiento. Los transformadores de resina moldeada evitan el muestreo de aceite y la gestión de fugas, pero sigue siendo necesaria una inspección periódica. Una rutina práctica verifica la acumulación de polvo, señales de condensación, corrosión, terminales decolorados, funcionamiento anormal de los ventiladores, tendencias de temperatura, estado del aislamiento de los componentes accesibles y el apriete de las conexiones eléctricas durante las paradas programadas. La inspección termográfica bajo carga representativa suele ser valiosa, especialmente después de la puesta en servicio y tras cambios importantes de carga.

El umbral de decisión

Un transformador de resina es una elección sólida para una instalación industrial húmeda cuando la resistencia a la humedad, la seguridad contra incendios en interiores y la reducción del riesgo ambiental relacionado con líquidos son prioridades reales del proyecto, y cuando la instalación puede controlar la exposición directa al agua y disipar el calor eficazmente. Resulta más convincente en espacios cerrados y razonablemente mantenibles, con riesgo de condensación intermitente, contaminación moderada y necesidad de ubicar la transformación cerca de cargas sensibles u ocupadas.

Es menos convincente cuando el sitio está efectivamente expuesto a lavado, inundación, vapores corrosivos severos sin contención o sobrecalentamiento crónico. En esos casos, la respuesta adecuada puede implicar una arquitectura de instalación diferente, una subestación protegida por separado u otra tecnología de transformador, en lugar de una especificación de resina más exigente.

La decisión fiable proviene de adaptar el transformador al ciclo de servicio completo y al entorno ambiental. La humedad es un factor. La condensación, los contaminantes, el comportamiento térmico, las características de la red, el diseño de la instalación y la disciplina de mantenimiento determinan si ese factor se convierte en una condición operativa manejable o en una fuente recurrente de fallos.
