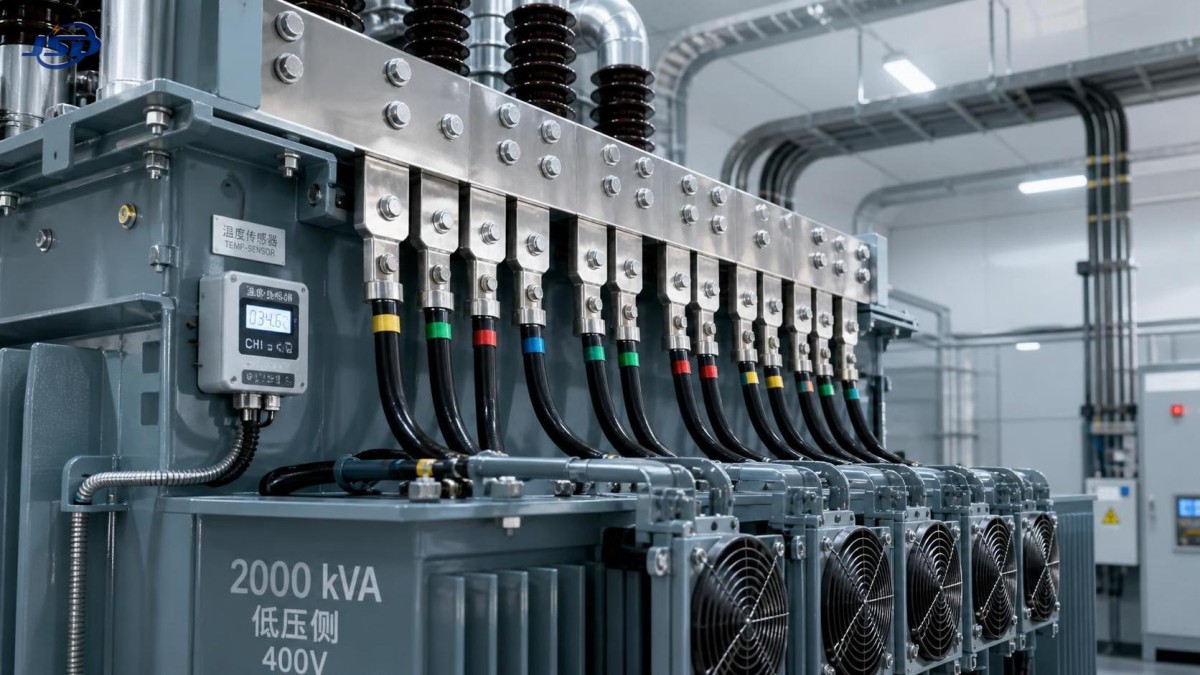

Когда трансформатор мощностью 2000 кВА становится недостаточным после роста нагрузки?

Трансформатор 2000 кВА становится недостаточно мощным, когда его фактический рабочий режим больше не обеспечивает надежный запас по температуре, напряжению и возможностям расширения. На табличке по-прежнему может быть указано 2000 кВА, и агрегат может продолжать работать, но это не означает, что он остается пригодным для изменившейся нагрузки. Повторяющаяся высокая загрузка, низкое качество электроэнергии, повышенная температура окружающей среды или новая концентрация нагрузок от двигателей и преобразователей могут превратить кажущийся достаточным трансформатор в слабое звено распределительной системы.

Практический вопрос заключается не просто в следующем: «Достиг ли трансформатор 2 000 кВА?» Он звучит так: «Может ли он выдерживать фактическую пиковую нагрузку в реальных условиях объекта без недопустимого повышения температуры, падения напряжения, старения изоляции или потери резервирования?» Для обоснованного ответа необходимы измеренные данные, а не один ежемесячный счет от энергоснабжающей организации.

На многих объектах предупреждающие признаки появляются после проекта расширения: добавляются дополнительные производственные линии, запускается новая система HVAC, устанавливаются зарядные устройства или приводы с регулируемой скоростью, либо график работы меняется с одной смены на непрерывный режим. Обычно трансформатор не выходит из строя в первый же загруженный день. Со временем в нем начинают накапливаться тепловое воздействие и напряжения в изоляции.

Когда трансформатора 2000 кВА уже недостаточно

Не существует универсального процента, при котором любой трансформатор 2000 кВА становится недостаточно мощным. Допустимая нагрузочная способность трансформатора зависит от его конструкции, системы охлаждения, класса нагревостойкости изоляции, номинального превышения температуры, условий окружающей среды, среды установки, содержания гармоник и продолжительности нагрузки. Руководство производителя по нагрузке и применимые стандарты всегда должны иметь приоритет над общим практическим правилом.

Тем не менее установленный трансформатор следует считать ограниченным по мощности, если одно или несколько из следующих условий приобретают постоянный характер:

• Зафиксированная максимальная нагрузка приближается к номинальному значению кВА в условиях нормального производства, а не во время редкого кратковременного события.
• Пиковая нагрузка продолжается несколько часов, особенно в жаркую погоду или в плохо вентилируемом трансформаторном помещении.
• Индикаторы температуры масла или обмоток показывают восходящий тренд после увеличения нагрузки и больше не возвращаются к нормальному диапазону между пиками.
• Напряжение на низковольтной шине заметно падает при запуске крупных двигателей, сварочных аппаратов, дробилок, насосов или технологического оборудования.
• Устройства защиты, кабельные оконцеватели, шинопроводы или компоненты панелей неоднократно выдают аварийные сигналы, связанные с нагревом, либо имеют аномальную температуру.
• Следующее утвержденное расширение потребует постоянной работы вблизи паспортной мощности трансформатора.

Трансформатор может выдерживать определенные условия перегрузки при их правильной оценке. Это отличается от проектирования объекта с расчетом на работу в режиме перегрузки. Кратковременные пики после длительного периода малой нагрузки могут быть приемлемыми; ежедневная постоянная нагрузка, близкая к тепловому пределу, — совершенно иной случай. В последнем случае у трансформатора практически нет возможности остыть, что ускоряет старение изоляции.

Прямой ответ: агрегат 2000 кВА является недостаточно мощным, когда ожидаемый профиль нагрузки и условия объекта требуют его работы со слишком малым тепловым запасом и запасом по напряжению, даже если измеренный пик еще не превысил 2 000 кВА. Постоянная нагрузка, нагрев, гармоники и планируемый рост важнее одного лишь значения на паспортной табличке.

Начинайте с кВА, а не только с кВт

Распространенная ошибка при оценке — напрямую сопоставлять номинал трансформатора с потребностью предприятия в кВт. Трансформаторы имеют номинал в кВА, поскольку они обеспечивают как активную, так и реактивную мощность. Основное соотношение:

кВА = кВт / коэффициент мощности

Например, объект, потребляющий 1 500 кВт при коэффициенте мощности 0,90, требует примерно 1 667 кВА. При коэффициенте мощности 0,80 те же 1 500 кВт требуют 1 875 кВА. Производительность не изменилась, но нагрузка на трансформатор существенно возросла.

Этот расчет полезен, однако является лишь отправной точкой. Зафиксированный максимум кВт не всегда показывает фактический пик кВА, особенно если батареи конденсаторов переключаются некорректно, нагрузки быстро меняются или счетчик не фиксирует данные с достаточной детализацией по интервалам. Используйте интервальные данные с достаточно коротким периодом, чтобы выявлять значимые пики. Для быстро меняющихся промышленных процессов может потребоваться дополнительный мониторинг качества электроэнергии.

Ток трехфазной системы обеспечивает вторую проверку:

кВА = √3 × линейное напряжение × линейный ток / 1 000

При 400 В трансформатор 2 000 кВА имеет ток вторичной стороны при полной нагрузке приблизительно 2 887 А. При 415 В он составляет приблизительно 2 782 А. Эти значения также помогают подтвердить, остаются ли достаточными низковольтное распределительное устройство, шинопроводы, кабели и вводные автоматические выключатели. Замена только трансформатора при сохранении недостаточно мощной линии после него — дорогостоящее частичное решение.

Нагрузки, из-за которых паспортная табличка может вводить в заблуждение

Не всякая нагрузка в кВА одинаково легко обеспечивается трансформатором. Обычная сбалансированная активная нагрузка относительно предсказуема. Смешанная нагрузка, включающая крупные двигатели, выпрямители, частотно-регулируемые приводы, системы UPS, сварочные аппараты, дуговое оборудование или зарядку EV, может создавать значительно более сложные условия эксплуатации.

Запуск двигателей вызывает очевидные опасения. Трансформатор может уверенно выдерживать установившуюся нагрузку двигателя, но при этом допускать недопустимый провал напряжения при запуске крупного двигателя. Это может привести к отпаданию контакторов, ложным срабатываниям защиты, прерыванию технологического процесса или неудачному запуску другого двигателя. Более мощный трансформатор является одним из возможных решений, но не обязательно правильным. Необходимо также проверить способ запуска, сопротивление фидера, последовательность запуска двигателей и ток короткого замыкания источника питания.

Гармоники требуют аналогичного внимания. Нелинейные нагрузки могут создавать гармонические токи, увеличивающие потери и нагрев в обмотках, выводах и нейтральных проводниках. Простое среднее значение спроса может выглядеть безопасным, хотя тепловая нагрузка таковой не является. Правильная проверка должна включать измерения гармоник или достоверный спектр нагрузки с последующим подтверждением того, что трансформатор обладает соответствующей способностью к работе с гармониками или основанием для снижения номинала. Не следует считать, что стандартный агрегат способен выдерживать любую нагрузку 2 000 кВА только потому, что арифметическая сумма ниже 2 000 кВА.

Несимметрия нагрузки — еще одна скрытая проблема. Одна сильно нагруженная фаза может ограничить полезную мощность до того, как суммарное трехфазное значение кВА станет чрезмерным. Проверяйте фазные токи, ток нейтрали, где применимо, и несимметрию напряжения на вторичной стороне трансформатора и главных распределительных щитах.

Тепло часто является решающим фактором

Температура окружающей среды и вентиляция могут изменить решение сильнее, чем ожидается. Трансформатор, установленный на открытом воздухе в свободном вентилируемом месте, работает в иных тепловых условиях, чем трансформатор, размещенный в компактном помещении рядом с нагретым технологическим оборудованием. Заблокированные жалюзи, накопление пыли, рециркуляция горячего воздуха, отказ вентиляторов и прямое солнечное воздействие уменьшают запас охлаждения, существовавший при вводе в эксплуатацию.

Для маслонаполненного оборудования проверяйте состояние и работу радиаторов, вентиляторов, насосов при их наличии, измерительных приборов и сигнализации. Для сухих трансформаторов особое внимание уделяйте вентиляции корпуса, чистоте обмоток, работе вентиляторов и путям движения воздуха в помещении. Инфракрасное сканирование может быть полезным, но оно отражает состояние только в конкретный момент. Наилучшее применение — сравнение тенденций при схожих условиях нагрузки и окружающей среды с сопоставлением результатов с фактическими записями тока и температуры.

Система изоляции заслуживает большего внимания, чем обычно получает при быстрой проверке мощности. Повышенная температура обмоток ускоряет старение изоляции; точный эффект зависит от конструкции трансформатора и его тепловой истории. Поэтому утверждение «он годами работал с перегрузкой» не доказывает, что у трансформатора остается запас ресурса. Напротив, это может свидетельствовать о том, что актив израсходовал больше оставшегося ресурса, чем ожидалось.

Используйте прогноз роста нагрузки, способный выдержать проверку

Слабый прогноз суммирует все подключенные нагрузки с существующим максимумом и дает невозможный итог. Не менее слабый прогноз предполагает, что все будущие нагрузки будут идеально разнесены по времени. Более эффективный подход разделяет нагрузки по характеру работы.

Начните как минимум с 12 месяцев данных о спросе, кВА, коэффициенте мощности, токе и температуре, если они доступны. Учитывайте сезонные пики, производственные пики и дни с аномальным режимом работы. Затем определите, какие нагрузки являются базовыми, зависимыми от технологического процесса, периодическими, резервными или, вероятно, будут работать одновременно после расширения.

Для каждой новой нагрузки подтвердите ее номинальную мощность в кВт, ожидаемый коэффициент мощности, характеристики запуска или пускового тока, гармонические характеристики, часы работы и вероятность одновременной работы. Учитывайте вспомогательные нагрузки, о которых часто забывают: вентиляцию, охлаждение, сжатый воздух, освещение, зарядные устройства для аккумуляторов, панели управления, а также будущие офисные или складские пристройки.

Целью является не максимально возможное теоретическое число. Нужен обоснованный сценарий пиковой нагрузки плюс реалистичный резерв для утвержденного горизонта роста. Подходящий резерв зависит от проекта. Зрелый объект со стабильным спросом может оправдывать умеренный запас; объект, планирующий поэтапное расширение производства, подключение возобновляемых источников энергии или электрификацию, не должен выбирать замену, которая уже в первый день близка к своему рабочему пределу.

Проверьте всю подстанцию, прежде чем выбирать более высокий номинал

Модернизация с 2 000 кВА до трансформатора большей мощности может затронуть значительно больше, чем ячейку трансформатора. Может потребоваться проверка параметров высоковольтного распределительного устройства, главного низковольтного автоматического выключателя, номинала шин, допустимой токовой нагрузки кабелей, системы заземления, селективности защит, коэффициентов трансформаторов тока учета, вентиляции, гражданского фундамента и системы противопожарной защиты.

Уровень токов короткого замыкания особенно важен. Более мощный трансформатор с меньшим сопротивлением может повысить доступный ток короткого замыкания на стороне низкого напряжения. Существующее распределительное устройство может не иметь достаточной включающей или отключающей способности. Настройки защиты также могут потерять селективность, вследствие чего короткое замыкание на фидере отключит главный ввод. Это проектные проверки, а не детали пусконаладки, которые следует откладывать.

Если объекту требуется компактная замена, а не отдельно стоящий трансформатор, интегрированный комплект может упростить физическую компоновку. Для проектов, которым необходимы согласованные высоковольтная коммутация, трансформация, низковольтное распределение и учет в компактном корпусе, может рассматриваться компактная подстанция европейского типа. Указанный диапазон мощности трансформатора от 100 кВА до 2 500 кВА делает ее актуальной там, где 2 000 кВА остаются подходящими или достаточно умеренного увеличения мощности.

Этот вариант следует оценивать с учетом фактической среды эксплуатации. Материал корпуса, степень защиты от проникновения, вентиляция, доступ для обслуживания, воздействие коррозии, прокладка кабелей и требования местной энергоснабжающей организации так же важны, как и диапазон мощности. Компактная подстанция полезна, когда приоритетами являются пространство, скорость монтажа и интеграция корпуса; она не всегда является лучшей конфигурацией для объекта, требующего значительного расширения ячеек в будущем, нестандартных схем защиты или номинала трансформатора выше применимого диапазона конфигурации.

Три решения, которые часто путают

После завершения оценки решение обычно сводится к одному из трех вариантов.

Сохранить существующий трансформатор и улучшить профиль нагрузки. Это может быть разумно, если тепловое состояние трансформатора хорошее, высокие пики кратковременны, показатели напряжения приемлемы, а проблема вызвана устранимой одновременностью нагрузок. Последовательный запуск двигателей, перенос процессов с высоким потреблением, коррекция коэффициента мощности, улучшение охлаждения или снижение гармоник могут отложить капитальные работы. Это не является убедительной стратегией, если сама нормальная рабочая нагрузка выросла за пределы имеющегося запаса.

Добавить мощность параллельной работой или разделением нагрузки. Это может обеспечить надежность и позволить проводить обслуживание без полного отключения. Однако параллельные трансформаторы должны иметь совместимые коэффициент трансформации, группу соединения, характеристики сопротивления, настройки ответвлений и схему защиты. Неравномерное распределение нагрузки может создать новую проблему вместо решения прежней. Разделение выбранных фидеров на второй трансформатор может быть проще там, где типы нагрузок естественным образом разделены.

Заменить на трансформатор большей мощности. Обычно это наиболее прямой путь, если существующий агрегат старый, стабильно сильно нагружен, испытывает тепловые воздействия или не способен поддержать подтвержденный рост. Замену следует выбирать на основе прогноза нагрузки, условий объекта, исследования коротких замыканий и плана жизненного цикла, а не просто автоматически переходить к следующему типоразмеру в каталоге.

Вопросы, которые следует решить до утверждения модернизации

Запросите однолинейную схему, отражающую текущую установку, недавние записи о спросе и качестве электроэнергии, историю испытаний трансформатора, данные о тенденциях температуры и перечень утвержденных будущих нагрузок. Прежде чем определять допустимость перегрузки, подтвердите фактическое сопротивление трансформатора, класс охлаждения, положение ответвления, состояние изоляции и рекомендации производителя.

Также различайте прогноз роста и список пожеланий. Мощность должна поддерживать реалистичные бизнес-планы, но для крайне неопределенного будущего проекта может быть лучше предусмотреть планируемое расширение, чем совершать немедленную покупку с избыточной мощностью. Именно здесь опытная инженерная оценка создает ценность: она превращает неопределенность в установку, которую можно расширить без создания неиспользуемой мощности.

FAQ

Может ли трансформатор 2000 кВА работать выше 2 000 кВА?

Возможно, в течение определенных периодов и при определенных условиях, но только в рамках руководства производителя по нагрузке и применимых тепловых ограничений. Кратковременное событие перегрузки не является доказательством приемлемости постоянной перегрузки.

Всегда ли коррекция коэффициента мощности решает проблему мощности?

Нет. Улучшение коэффициента мощности может высвободить мощность в кВА, но не устранит чрезмерные гармоники, провал напряжения при запуске двигателя, недостаточную вентиляцию, несимметрию фаз или фактическое увеличение потребности в активной мощности.

Следует ли выбирать замену по максимальному спросу, указанному в счете энергоснабжающей организации?

Нет. Данные энергоснабжающей организации полезны, но могут не показывать интервальные пики, несимметрию фаз, гармоническую нагрузку, изменения технологического процесса или планируемое расширение. Используйте их как один из исходных параметров для более широкого исследования.

Всегда ли более высокий номинал трансформатора безопаснее?

Не обязательно. Более высокий номинал может увеличить ток короткого замыкания на низком напряжении, потребовать более крупных кабелей и распределительного оборудования, а также повысить потери при очень малой нагрузке. Он должен соответствовать системе, а не просто превышать текущий спрос.

Трансформатор 2000 кВА следует заменить или дополнить, когда измеренная нагрузка, тепловые условия, качество электроэнергии и достоверный рост не оставляют надежного рабочего запаса. Принимайте решение на основе профиля нагрузки во времени и проверки всей системы. Такой подход позволяет избежать двух дорогостоящих последствий: преждевременной замены исправного трансформатора или ожидания, пока нагрев, нестабильность напряжения и незапланированное отключение вынудят принять решение.
