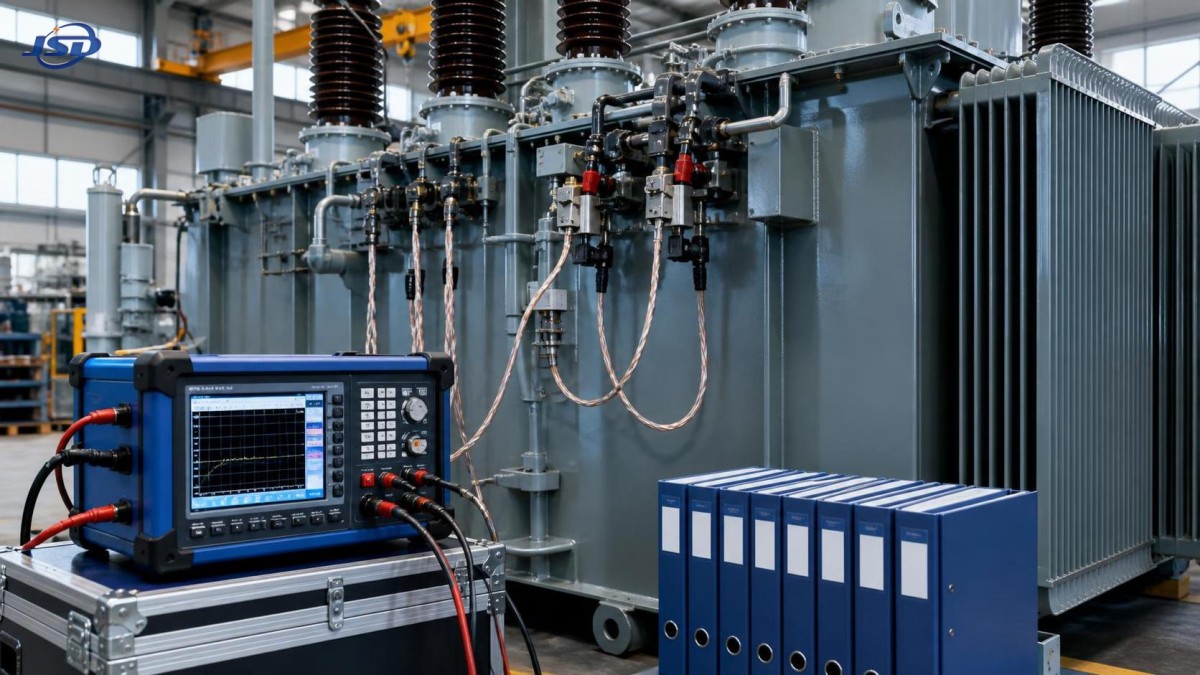

Может ли поставщик силовых трансформаторов предоставить отслеживаемую испытательную документацию?

Да. Компетентный поставщик силовых трансформаторов должен быть способен предоставить отслеживаемую испытательную документацию по каждому поставленному трансформатору, а не только общий сертификат или сводный лист испытаний. Документы должны связывать утвержденную конструкцию, закупленные материалы, этапы производства, результаты приемо-сдаточных испытаний, серийный номер и окончательное решение о выпуске. Именно эта цепочка делает пакет документов полезным во время инспекции, ввода в эксплуатацию, анализа инцидента или последующего аудита.

Важное различие состоит между наличием документов и наличием документов, которые действительно обеспечивают прослеживаемость. Папка, заполненная PDF-файлами, может выглядеть полной, но при этом не подтверждать, что результат испытаний относится к фактически установленному на объекте агрегату. Прослеживаемость означает, что проверяющий может начать с заводской таблички или серийного номера трансформатора и проследить назад, что было изготовлено, что было испытано, кто это утвердил и было ли надлежащим образом закрыто какое-либо несоответствие.

Что должна означать отслеживаемая документация от поставщика силовых трансформаторов

Для распределительного или силового трансформатора цепочка документации обычно начинается до окончательной сборки. Она должна связывать ключевые материалы и компоненты с изготавливаемым агрегатом. В зависимости от конструкции трансформатора и объема договора это может включать идентификацию электротехнической стали сердечника, записи по проводникам обмоток, изоляционным материалам, вводам, переключателям ответвлений, радиаторам, приборам, защитным устройствам, а также сертификаты на трансформаторное масло или изоляционную жидкость.

Полезный пакет документов затем сопровождает трансформатор на всех этапах производства. В нем указываются производственный заказ, утвержденная техническая спецификация, чертежи или технические паспорта, точки контроля, использованные испытательные приборы, даты испытаний и подписи уполномоченных лиц. Если поставщик использует электронные записи о качестве, номер документа и история редакций все равно должны быть видимы. Результат без серийного номера агрегата, даты, ссылки на испытание и ответственного утверждения трудно обосновать позднее.

С практической точки зрения документация должна быстро отвечать на четыре вопроса:

• Связана ли эта запись с конкретным принимаемым трансформатором?
• Проводилось ли испытание в соответствии с согласованным стандартом и спецификацией проекта?
• Контролировались ли приборы, процедуры и критерии приемки?
• Были ли отклонения зарегистрированы, оценены и официально разрешены?

Если хотя бы на один из этих вопросов нельзя ответить на основании предоставленных документов, пакет может быть информативным, но не полностью отслеживаемым.

Приемо-сдаточные испытания необходимы, но это не вся картина

Многие покупатели сначала запрашивают протокол приемо-сдаточных испытаний. Это правильная отправная точка, но она не должна быть конечной. Приемо-сдаточные испытания обычно подтверждают, что готовый трансформатор соответствовал применимым производственным требованиям к испытаниям перед отгрузкой. Точный объем испытаний зависит от типа трансформатора, класса напряжения, применимого стандарта и спецификации закупки. Для трансформаторов, указанных в соответствии с требованиями IEC, обычно используется ссылка на IEC 60076, однако в договоре должны быть определены применимая редакция, любые дополнения заказчика и согласованные критерии приемки.

Хорошо подготовленный протокол приемо-сдаточных испытаний обычно содержит номинальную мощность трансформатора, номинальное напряжение, группу соединения, требование по импедансу, систему охлаждения, серийный номер и дату испытаний. Он также должен содержать измеренные значения, а не только формулировку «пройдено». Результаты могут включать сопротивление обмоток, коэффициент трансформации и фазовое смещение, импеданс и потери нагрузки, потери холостого хода и ток, сопротивление изоляции, если оно предусмотрено, испытания приложенным напряжением, испытания индуцированным напряжением, а также проверки вспомогательных цепей или защитных устройств, где это применимо.

Измеренные значения важны, поскольку они позволяют сравнивать их с утвержденным техническим графиком и будущими оценками состояния. Например, запись о сопротивлении обмотки значительно ценнее, когда в ней указаны положение ответвления, температура обмотки или основа для корректировки, а также схема подключения для испытания. Простая запись «приемлемо» не обеспечивает достаточного технического контекста для последующего поиска неисправностей.

Типовые и специальные испытания требуют отдельного внимания. Они не обязательно повторяются для каждого агрегата. Испытание на нагрев, испытание грозовым импульсом, подтверждение стойкости к короткому замыканию, испытание уровня шума или испытание импеданса нулевой последовательности могут требоваться заказчиком, применимым стандартом, практикой энергокомпании или профилем рисков проекта. Поставщик должен четко указать, является ли подтверждение специфичным для агрегата, основанным на конструкции, проведенным в присутствии инспектора или полученным на эквивалентной испытанной конструкции. Считать старый протокол типовых испытаний доказательством того, что каждый поставленный трансформатор прошел это испытание, — распространенная и предотвратимая ошибка.

Документы, которые обычно должны входить в приемочный комплект

Необходимый комплект документации определяется заказом на поставку и критичностью установки. Компактный промышленный трансформатор и агрегат, подключенный к электросети, не должны автоматически получать одинаковый объем инспекций. Тем не менее для большинства контролируемых проектов следующие записи образуют разумную базовую основу:

• Утвержденный технический паспорт, данные заводской таблички, габаритный чертеж и схема соединений.
• Сертификаты материалов или компонентов для позиций, определенных как критические в спецификации.
• Записи контроля в процессе производства, включая проверки обмоток, сердечника, бака, окраски и сборки, когда это предусмотрено договором.
• Протоколы приемо-сдаточных испытаний со ссылкой на серийный номер трансформатора.
• Статус калибровки или информация о прослеживаемости значимого испытательного оборудования, предоставляемая по запросу или включенная в файл качества.
• Отчеты о несоответствиях и документированное решение по любому принятому отклонению.
• Запись окончательной инспекции и выпуска, упаковочный лист, руководство по эксплуатации и гарантийная документация.

Цель не состоит в том, чтобы требовать каждую внутреннюю заводскую форму. Избыточная документация может скрыть критически важные доказательства и замедлить выпуск. Вместо этого следует определить записи, необходимые для подтверждения соответствия и обеспечения безопасной эксплуатации. Для трансформатора, питающего критически важные процессы, пожарные насосы, центры обработки данных, оборудование возобновляемой энергетики или общественную инфраструктуру, могут быть оправданы более подробные записи и присутствие независимой третьей стороны. Для замены трансформатора с низким уровнем риска может быть достаточно строгого пакета приемо-сдаточных испытаний и четкой записи окончательной инспекции.

Как проверить надежность документов

Быстрая проверка часто выявляет слабую прослеживаемость. Начните со сравнения серийного номера на чертеже заводской таблички, в протоколе приемо-сдаточных испытаний, упаковочном листе и документе окончательного выпуска. Они должны полностью совпадать. Затем сравните номинальную мощность, напряжения, группу соединения, импеданс, диапазон ответвлений, частоту и обозначение охлаждения с утвержденной спецификацией. Небольшие несоответствия не всегда являются техническими отказами, но они никогда не должны оставаться без объяснения.

Затем проверьте управление документацией. Достоверная запись обычно содержит номер отчета, дату выпуска, статус редакции, идентификацию испытателя и проверяющего, а также определенную основу приемки. Рукописные исправления не являются автоматически неприемлемыми, но они должны быть разборчивыми, датированными и утвержденными. Пустые поля, скопированные таблицы измерений, неподписанные листы испытаний или отчеты, выданные задолго до изготовления агрегата, требуют прямого вопроса.

Один часто упускаемый момент — связь между протоколом испытаний и методом испытаний. Значение может выглядеть разумным, но быть бессмысленным, если конфигурация неясна. Измерения потерь, например, требуют указания напряжения и частоты. Для испытаний изоляции необходимы соответствующие испытательное напряжение, продолжительность и подключение. Для значений сопротивления требуются контекст положения ответвления и температуры. Чем значительнее роль трансформатора в системе, тем менее приемлемо полагаться на необъясненные утверждения «прошел/не прошел».

Заводские приемочные испытания могут повысить уверенность, особенно когда заказчик или назначенный инспектор присутствует при согласованных испытаниях. Заводское приемочное испытание не заменяет надлежащую систему качества и не является необходимым для каждого заказа. Оно наиболее полезно там, где отказ создаст серьезный риск остановки, безопасности, графика или замены. План инспекций и испытаний должен быть согласован до начала производства, включая контрольные точки остановки, точки присутствия, формат отчетов и порядок действий, если результат выходит за пределы допуска.

Не путайте сертификацию с прослеживаемостью продукции

Сертификация на уровне компании и доказательства на уровне продукции служат разным целям. Сертификат системы менеджмента качества может указывать на то, что завод работает в рамках документированной системы управления. Он не доказывает, что конкретный трансформатор прошел требуемые приемо-сдаточные испытания. Аналогично, сертификат материала может подтверждать характеристику партии, но не заменяет окончательные электрические испытания готового агрегата.

Заявления о соответствии также требуют внимательного прочтения. Декларация о том, что оборудование «соответствует IEC», слишком широка, если поставщик не указывает соответствующие разделы стандарта, условия конструкции, объем испытаний и исключения. Местные сетевые нормы, требования энергокомпаний, требования пожарной безопасности и правила транспортировки могут создавать дополнительные обязательства. Спецификация закупки должна устанавливать иерархию документов при конфликте требований.

Именно здесь опытные проверяющие обычно более требовательны, чем покупатели, приобретающие оборудование впервые. Они спрашивают не только: «У вас есть сертификация ISO?» Они спрашивают: «Можете ли вы показать связь по серийному номеру от входного контроля через заводские испытания до окончательного выпуска?» Этот вопрос затрагивает саму суть прослеживаемости.

Прослеживаемость также важна на границе объекта

Заводская документация не может компенсировать ненадлежащее хранение, подъем, сборку или ввод в эксплуатацию. После того как трансформатор покидает завод, передача ответственности и состояние требуют собственных записей. При приемочном контроле следует отметить видимые повреждения, индикаторы удара, если они используются, уровень масла или давление газа при необходимости, полученные принадлежности и подтверждение заводской таблички. Любое несоответствие следует сфотографировать и сообщить о нем до продолжения монтажа.

Документы о вводе в эксплуатацию должны храниться вместе с пакетом испытаний производителя. Проверки на объекте могут включать состояние изоляции, подтверждение коэффициента трансформации, сравнение сопротивлений обмоток, функциональные проверки сигнализации и отключений, проверку заземления и координацию защит на основе проектного решения и применимых процедур. Эти испытания не отменяют заводские результаты. Они устанавливают второй, не менее важный базовый уровень после транспортировки и монтажа.

Тот же принцип применяется, когда трансформатор является частью более широкого плана обеспечения устойчивости. Резервный источник, такой как дизель-генераторная установка открытого типа, может поддерживать промышленные, коммерческие, сельскохозяйственные или строительные нагрузки во время перебоев электроснабжения. Его записи должны контролироваться отдельно, при этом точки сопряжения требуют внимания: совместимость напряжений, чередование фаз, схема заземления, коммутационное оборудование, настройки защиты и доказательства ввода в эксплуатацию всей системы. Хороший пакет документов следует границам электрической системы, а не рассматривает каждую единицу оборудования как изолированную покупку.

Вопросы, которые следует решить до размещения заказа

Лучшее время для обеспечения отслеживаемой документации — до выпуска заказа. Запрос после отгрузки часто приводит к задержкам, поскольку заводу может потребоваться найти записи, уточнить редакции или заново сформировать пакет из нескольких внутренних систем.

Укажите требуемую документацию в технической спецификации или плане инспекций и испытаний. Определите, какие испытания являются приемо-сдаточными, типовыми или специальными; требуется ли присутствие инспектора; язык и количество экземпляров; формат электронных файлов; сроки предоставления документов; а также ответственность за приемку. Спросите, будут ли отчеты выпущены с окончательным серийным номером или номером производственного заказа, по которому можно выполнить перекрестную ссылку. Для критически важного оборудования запросите образец обезличенного досье испытаний во время квалификации поставщика. Это дает более ясное представление, чем коммерческая презентация.

Jinshida Electric Power Technology Co., Ltd. применяет возможности своей технической команды, производственные процессы и ориентированность на управление качеством к оборудованию для передачи и распределения электроэнергии, используемому в проектах строительства электросетей, промышленного производства, новой энергетики и инфраструктуры. При оценке любого производителя с подобным заявленным обязательством в области качества практический критерий остается тем же: документация должна быть точной, доступной, привязанной к серийному номеру и соответствовать согласованному процессу инспекции.

Часто задаваемые вопросы

Достаточен ли сертификат заводских испытаний для приемки трансформатора?

Сам по себе — нет. Он может подтверждать, что испытания были завершены, но для приемки обычно требуются подробный протокол приемо-сдаточных испытаний, правильная идентификация агрегата, соответствие утвержденной спецификации и любые предусмотренные договором записи инспекций.

Может ли поставщик предоставить сертификаты калибровки своего испытательного оборудования?

Компетентный поставщик должен быть способен предоставить доказательства того, что соответствующее испытательное оборудование находится под контролем калибровки. Необходимость включения каждого сертификата в комплект поставочной документации должна быть определена в договоре.

Должны ли все трансформаторы проходить типовые испытания?

Нет. Типовые испытания обычно являются испытаниями для валидации конструкции, а не производственными испытаниями каждого агрегата. Подтвердите, какие доказательства типовых испытаний приемлемы для проекта и действительно ли конструкция является эквивалентной.

Какой признак в документации является наиболее серьезным предупреждающим сигналом?

Протокол приемо-сдаточных испытаний, который нельзя однозначно связать с поставленным трансформатором по серийному номеру, номинальным данным и производственной записи, является серьезным предупреждающим сигналом.

Таким образом, отслеживаемая испытательная документация не является административным дополнением. Она служит доказательством, поддерживающим решения о выпуске, безопасный ввод в эксплуатацию, планирование технического обслуживания, гарантийные обсуждения и расследование после событий. Выбирая поставщика силовых трансформаторов, заранее запросите определенный пакет документации, связанный с серийным номером, проверьте его по утвержденной спецификации и храните вместе с записями ввода в эксплуатацию на объекте. Такой подход значительно надежнее, чем полагаться на общие заявления о соответствии после того, как трансформатор уже прибыл.
