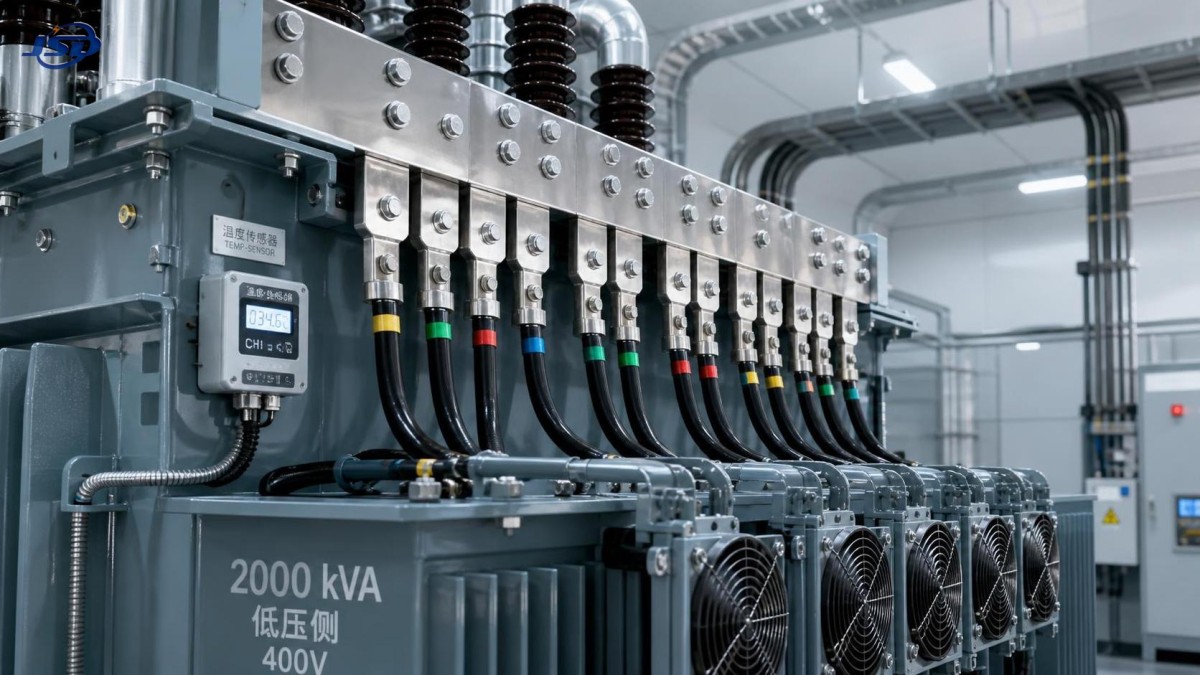

Quand un transformateur de 2000 kVA devient-il sous-dimensionné après une augmentation de la charge ?

Un transformateur de 2000 kVA devient sous-dimensionné lorsque son régime réel de fonctionnement ne laisse plus une marge fiable en matière de thermique, de tension et d'évolution future. La plaque signalétique peut toujours indiquer 2000 kVA et l'unité peut encore fonctionner, mais cela ne signifie pas qu'elle reste adaptée à la charge modifiée. Des charges élevées répétées, une mauvaise qualité de l'énergie, une température ambiante élevée ou une nouvelle concentration de charges de moteurs et de convertisseurs peuvent transformer un transformateur apparemment adéquat en point faible du système de distribution.

La question pratique n'est pas simplement : « Le transformateur a-t-il atteint 2 000 kVA ? » Elle est : « Peut-il supporter la charge de pointe réelle, dans les conditions réelles du site, sans élévation de température, chute de tension, vieillissement de l'isolation ou perte de capacité de secours inacceptables ? » Une réponse fiable exige des données mesurées, et non une seule facture mensuelle d'électricité.

Dans de nombreuses installations, l'avertissement apparaît après un projet d'extension : des lignes de production supplémentaires sont ajoutées, une nouvelle installation CVC démarre, des chargeurs ou des variateurs de vitesse sont installés, ou le programme d'exploitation passe d'un poste à un fonctionnement continu. Le transformateur ne tombe généralement pas en panne lors de la première journée chargée. Il commence à accumuler de la chaleur et des contraintes sur l'isolation au fil du temps.

Lorsqu'un transformateur de 2000 kVA n'est plus suffisamment grand

Il n'existe pas de pourcentage universel à partir duquel chaque transformateur de 2000 kVA devient sous-dimensionné. La capacité de charge d'un transformateur dépend de sa conception, de son système de refroidissement, de la classe thermique de l'isolation, de la valeur nominale d'élévation de température, des conditions ambiantes, de l'environnement d'installation, du contenu harmonique et de la durée de la charge. Le guide de charge du fabricant et les normes applicables doivent toujours primer sur une règle empirique générale.

Néanmoins, un transformateur installé doit être considéré comme limité en capacité lorsqu'une ou plusieurs des conditions suivantes deviennent persistantes :

• La demande maximale enregistrée se rapproche de la puissance nominale en kVA pendant la production normale, plutôt que lors d'un rare événement de courte durée.
• La charge de pointe dure plusieurs heures, notamment par temps chaud ou dans un local de transformateur mal ventilé.
• Les indicateurs de température d'huile ou d'enroulement affichent une tendance à la hausse après une augmentation de charge et ne reviennent plus dans leur plage normale entre les pointes.
• La tension du jeu de barres basse tension chute de manière notable lors du démarrage de gros moteurs, soudeuses, concasseurs, pompes ou équipements de procédé.
• Les dispositifs de protection, terminaisons de câbles, jeux de barres ou composants de tableaux présentent des alarmes répétées liées à la chaleur ou des températures anormales.
• La prochaine extension approuvée exigerait un fonctionnement habituel proche de la puissance indiquée sur la plaque signalétique du transformateur.

Un transformateur peut supporter certaines conditions de surcharge si elles sont évaluées correctement. Cela diffère de la conception d'un site autour d'un fonctionnement en surcharge. Des pointes de courte durée après une longue période de faible charge peuvent être acceptables ; une charge quotidienne constante proche de la limite thermique constitue un cas entièrement différent. Cette dernière laisse peu de possibilités de refroidissement au transformateur et accélère le vieillissement de l'isolation.

Réponse directe : une unité de 2000 kVA est sous-dimensionnée lorsque le profil de charge prévu et les conditions du site exigent son fonctionnement avec une marge thermique et de tension insuffisante, même si la pointe mesurée n'a pas encore dépassé 2 000 kVA. La charge persistante, la chaleur, les harmoniques et la croissance prévue comptent davantage que le seul chiffre de la plaque signalétique.

Commencez par les kVA, et pas seulement les kW

Une erreur fréquente d'évaluation consiste à comparer directement la puissance nominale du transformateur à la demande en kW de l'usine. Les transformateurs sont dimensionnés en kVA car ils fournissent à la fois de la puissance active et de la puissance réactive. La relation fondamentale est :

kVA = kW / facteur de puissance

Par exemple, un site consommant 1 500 kW avec un facteur de puissance de 0,90 nécessite environ 1 667 kVA. Avec un facteur de puissance de 0,80, les mêmes 1 500 kW nécessitent 1 875 kVA. La production n'a pas changé, mais la charge imposée au transformateur a sensiblement augmenté.

Ce calcul est utile, mais il ne constitue qu'un point de départ. Un maximum de kW enregistré ne révèle pas toujours la véritable pointe en kVA, en particulier lorsque les batteries de condensateurs commutent mal, que les charges varient rapidement ou que le compteur ne saisit pas des données d'intervalle suffisamment détaillées. Utilisez des données d'intervalle assez courtes pour révéler les pointes significatives. Pour les procédés industriels à évolution rapide, une surveillance complémentaire de la qualité de l'énergie peut être nécessaire.

Le courant triphasé fournit une seconde vérification :

kVA = √3 × tension de ligne × courant de ligne / 1 000

À 400 V, un transformateur de 2 000 kVA présente un courant secondaire à pleine charge d'environ 2 887 A. À 415 V, il est d'environ 2 782 A. Ces valeurs permettent également de confirmer si l'appareillage basse tension, les conduits de jeux de barres, les câbles et les disjoncteurs de départ restent adaptés. Remplacer uniquement le transformateur tout en conservant un circuit aval sous-dimensionné est une solution partielle coûteuse.

Les charges qui rendent la plaque signalétique trompeuse

Tous les kVA ne sont pas aussi faciles à fournir pour un transformateur. Une charge résistive conventionnelle et équilibrée est relativement prévisible. Une charge mixte contenant de gros moteurs, redresseurs, variateurs de fréquence, systèmes UPS, soudeuses, équipements à arc ou systèmes de recharge de véhicules électriques peut créer un environnement de fonctionnement bien plus exigeant.

Le démarrage des moteurs est une préoccupation évidente. Un transformateur peut supporter confortablement la charge du moteur en régime permanent, tout en permettant une chute de tension inacceptable au démarrage d'un gros moteur. Il peut en résulter une retombée des contacteurs, des déclenchements intempestifs, une interruption du procédé ou l'échec du démarrage d'un autre moteur. Un transformateur plus grand est une solution possible, mais ce n'est pas automatiquement la bonne. La méthode de démarrage, l'impédance du départ, la séquence des moteurs et la capacité de court-circuit de l'alimentation doivent tous être examinés.

Les harmoniques nécessitent une attention similaire. Les charges non linéaires peuvent ajouter un courant harmonique qui augmente les pertes et l'échauffement dans les enroulements, les conducteurs et les conducteurs neutres. Une simple valeur moyenne de demande peut sembler sûre alors que la contrainte thermique ne l'est pas. L'examen approprié doit inclure des mesures harmoniques ou un spectre de charge fiable, puis confirmer que le transformateur possède une capacité harmonique ou une base de déclassement appropriée. Ne supposez pas qu'une unité standard peut supporter n'importe quelle charge de 2 000 kVA simplement parce que le total arithmétique est inférieur à 2 000 kVA.

Le déséquilibre des charges est un autre problème discret. Une phase fortement chargée peut limiter la capacité utilisable avant que les kVA triphasés globaux ne paraissent excessifs. Examinez les courants de phase, le courant de neutre le cas échéant, ainsi que le déséquilibre de tension au secondaire du transformateur et dans les principaux tableaux de distribution.

La chaleur est souvent le facteur décisif

La température ambiante et la ventilation peuvent modifier la décision plus qu'on ne le pense. Un transformateur installé à l'extérieur dans un emplacement dégagé et ventilé subit une sollicitation thermique différente de celle d'un transformateur installé dans un local compact à côté d'équipements de procédé chauds. Des persiennes obstruées, l'accumulation de poussière, la recirculation d'air chaud, des ventilateurs défaillants et l'exposition directe au soleil réduisent tous la marge de refroidissement existant lors de la mise en service.

Pour les équipements immergés dans l'huile, inspectez l'état et le fonctionnement des radiateurs, ventilateurs, pompes lorsqu'elles sont installées, instruments et alarmes. Pour les unités sèches, examinez attentivement la ventilation de l'enveloppe, la propreté des bobines, le fonctionnement des ventilateurs et les cheminements d'air du local. Les relevés infrarouges peuvent être utiles, mais ils ne constituent qu'un instantané. Leur meilleure utilisation consiste à comparer les tendances sous des conditions de charge et ambiantes similaires, en vérifiant les constats par rapport aux enregistrements réels de courant et de température.

Le système d'isolation mérite plus d'attention qu'il n'en reçoit habituellement lors d'un examen rapide de capacité. Une température d'enroulement plus élevée accélère le vieillissement de l'isolation ; l'effet exact dépend de la conception du transformateur et de son historique thermique. C'est pourquoi le fait qu'il « fonctionne en surcharge depuis des années » ne prouve pas que le transformateur dispose d'une durée de vie restante. Cela peut au contraire indiquer que l'actif a consommé une part plus importante de sa durée de vie restante que prévu.

Utilisez une prévision de croissance de charge capable de résister à un examen approfondi

Une prévision faible ajoute toutes les charges raccordées à la demande maximale existante et produit un total impossible. Une prévision tout aussi faible suppose que chaque charge future se diversifiera parfaitement. Une meilleure approche sépare les charges selon leur comportement de fonctionnement.

Commencez avec au moins 12 mois d'informations sur la demande, les kVA, le facteur de puissance, le courant et la température, lorsqu'elles sont disponibles. Saisissez les pointes saisonnières, les pointes de production et les jours d'exploitation anormaux. Identifiez ensuite les charges de base, dépendantes du procédé, intermittentes, de secours ou susceptibles de fonctionner simultanément après l'extension.

Pour chaque nouvelle charge, confirmez sa puissance nominale en kW, son facteur de puissance attendu, son comportement au démarrage ou à l'appel de courant, ses caractéristiques harmoniques, ses heures de fonctionnement et la probabilité d'exploitation simultanée. Incluez les charges auxiliaires souvent oubliées : ventilation, refroidissement, air comprimé, éclairage, chargeurs de batterie, tableaux de commande et futures extensions de bureaux ou d'entrepôts.

L'objectif n'est pas le chiffre théorique le plus élevé possible. Il s'agit d'un scénario de demande de pointe défendable, complété par une provision réaliste pour l'horizon de croissance approuvé. La marge appropriée diffère selon les projets. Une installation mature à la demande stable peut justifier une marge modeste ; un site prévoyant une extension progressive de la production, un raccordement aux énergies renouvelables ou une électrification doit éviter de choisir un remplacement déjà proche de sa limite de fonctionnement dès le premier jour.

Vérifiez l'ensemble du poste avant de choisir une puissance supérieure

Une mise à niveau de 2 000 kVA vers un transformateur plus grand peut affecter bien davantage que la cellule du transformateur. Le régime de l'appareillage haute tension, le disjoncteur principal basse tension, la puissance nominale des jeux de barres, l'intensité admissible des câbles, le système de mise à la terre, la coordination des protections, les rapports des TC de comptage, la ventilation, les fondations de génie civil et le dispositif de protection incendie peuvent tous nécessiter un examen.

Le niveau de défaut est particulièrement important. Un transformateur plus grand à impédance plus faible peut augmenter le courant de court-circuit disponible côté basse tension. L'appareillage existant peut ne pas disposer d'une capacité de fermeture ou de coupure suffisante. Les réglages de protection peuvent également perdre leur sélectivité, ce qui peut faire déclencher l'arrivée principale lors d'un défaut sur un départ. Il s'agit de vérifications de conception, et non de détails de mise en service à reporter.

Lorsque le site a besoin d'un remplacement compact plutôt que d'un transformateur autonome, un ensemble intégré peut simplifier l'implantation physique. Unposte compact de type européen peut être envisagé pour les projets nécessitant une commutation haute tension, une transformation, une distribution basse tension et un comptage coordonnés dans une enveloppe compacte. Sa plage de capacité de transformateur indiquée, de 100 kVA à 2 500 kVA, le rend pertinent lorsque 2 000 kVA restent appropriés ou lorsqu'une augmentation modérée est suffisante.

Cette option doit être évaluée en fonction de l'environnement réel. Le matériau de l'enveloppe, l'indice de protection, la ventilation, l'accès pour la maintenance, l'exposition à la corrosion, le cheminement des câbles et les exigences locales du distributeur comptent autant que la plage de capacité. Un poste compact est utile lorsque l'espace, la rapidité d'installation et l'intégration de l'enveloppe sont prioritaires ; ce n'est pas automatiquement la meilleure configuration pour une installation nécessitant une extension future importante des cellules, des schémas de protection inhabituels ou une puissance de transformateur supérieure à la plage de sa configuration applicable.

Trois décisions souvent confondues

Une fois l'évaluation terminée, la décision se répartit normalement entre trois options.

Conserver le transformateur existant et améliorer le profil de charge. Cette solution peut être pertinente lorsque l'état thermique du transformateur est sain, que les pointes élevées sont brèves, que les performances de tension sont acceptables et que le problème est causé par une simultanéité évitable. Le séquençage des moteurs, la reprogrammation des procédés à forte demande, la correction du facteur de puissance, l'amélioration du refroidissement ou la réduction des harmoniques peuvent différer les investissements. Ce n'est pas une stratégie crédible lorsque la charge normale d'exploitation a elle-même dépassé la marge disponible.

Ajouter de la capacité en parallèle ou par répartition des charges. Cela peut améliorer la résilience et permettre la maintenance sans coupure totale. Toutefois, les transformateurs en parallèle nécessitent des rapports de tension, un groupe vectoriel, des caractéristiques d'impédance, des réglages de prises et une conception de protection compatibles. Une répartition inégale des charges peut créer un nouveau problème au lieu de résoudre l'ancien. Répartir certains départs sur un second transformateur peut être plus simple lorsque les types de charges sont naturellement séparés.

Remplacer par un transformateur plus grand. C'est généralement la solution la plus claire lorsque l'unité actuelle est ancienne, constamment très chargée, soumise à des contraintes thermiques ou incapable de soutenir une croissance confirmée. Le remplacement doit être sélectionné à partir de la prévision de charge, des conditions du site, de l'étude de défauts et du plan de cycle de vie, et non en passant automatiquement à la taille suivante du catalogue.

Questions à régler avant d'approuver la mise à niveau

Demandez un schéma unifilaire reflétant l'installation actuelle, les relevés récents de demande et de qualité de l'énergie, l'historique des essais du transformateur, les données de tendance de température ainsi qu'une liste des futures charges approuvées. Confirmez l'impédance réelle du transformateur, la classe de refroidissement, la position des prises, l'état de l'isolation et les recommandations du fabricant avant d'attribuer une capacité de surcharge.

Distinguez également une prévision de croissance d'une liste de souhaits. La capacité doit soutenir des projets commerciaux crédibles, mais un projet futur très spéculatif peut être mieux traité par une provision d'extension planifiée plutôt que par un achat immédiat surdimensionné. C'est là qu'une analyse technique expérimentée apporte de la valeur : elle transforme l'incertitude en une installation qui peut être étendue sans créer de capacité inutilisée.

FAQ

Un transformateur de 2000 kVA peut-il fonctionner au-dessus de 2 000 kVA ?

C'est possible, pour des périodes et des conditions définies, mais uniquement dans les limites des recommandations de charge du fabricant et des limites thermiques applicables. Un événement de surcharge de courte durée ne prouve pas qu'une surcharge continue est acceptable.

La correction du facteur de puissance résout-elle toujours un problème de capacité ?

Non. L'amélioration du facteur de puissance peut libérer de la capacité en kVA, mais elle ne corrigera pas les harmoniques excessives, la chute de tension au démarrage des moteurs, une mauvaise ventilation, le déséquilibre de phase ou une véritable augmentation de la demande de puissance active.

Le remplacement doit-il être sélectionné à partir de la demande maximale indiquée sur la facture d'électricité ?

Non. Les données du fournisseur d'électricité sont utiles, mais elles peuvent ne pas révéler les pointes d'intervalle, le déséquilibre de phase, la charge harmonique, les changements de procédé ou l'extension prévue. Utilisez-les comme une donnée parmi d'autres dans une étude plus large.

Une puissance nominale de transformateur plus élevée est-elle toujours plus sûre ?

Pas automatiquement. Une puissance nominale supérieure peut augmenter le courant de défaut basse tension, nécessiter des câbles et un appareillage plus grands, et accroître les pertes à très faible charge. Elle doit correspondre au système, et non simplement dépasser la demande actuelle.

Un transformateur de 2000 kVA doit être remplacé ou complété lorsque la charge mesurée, les conditions thermiques, la qualité de l'énergie et une croissance crédible ne laissent aucune marge de fonctionnement fiable. Prenez la décision sur la base d'un profil de charge dans le temps et d'une vérification de l'ensemble du système. Cette approche évite deux conséquences coûteuses : le remplacement prématuré d'un transformateur encore en état de service, ou l'attente jusqu'à ce que la chaleur, l'instabilité de tension et une coupure imprévue imposent la décision.
