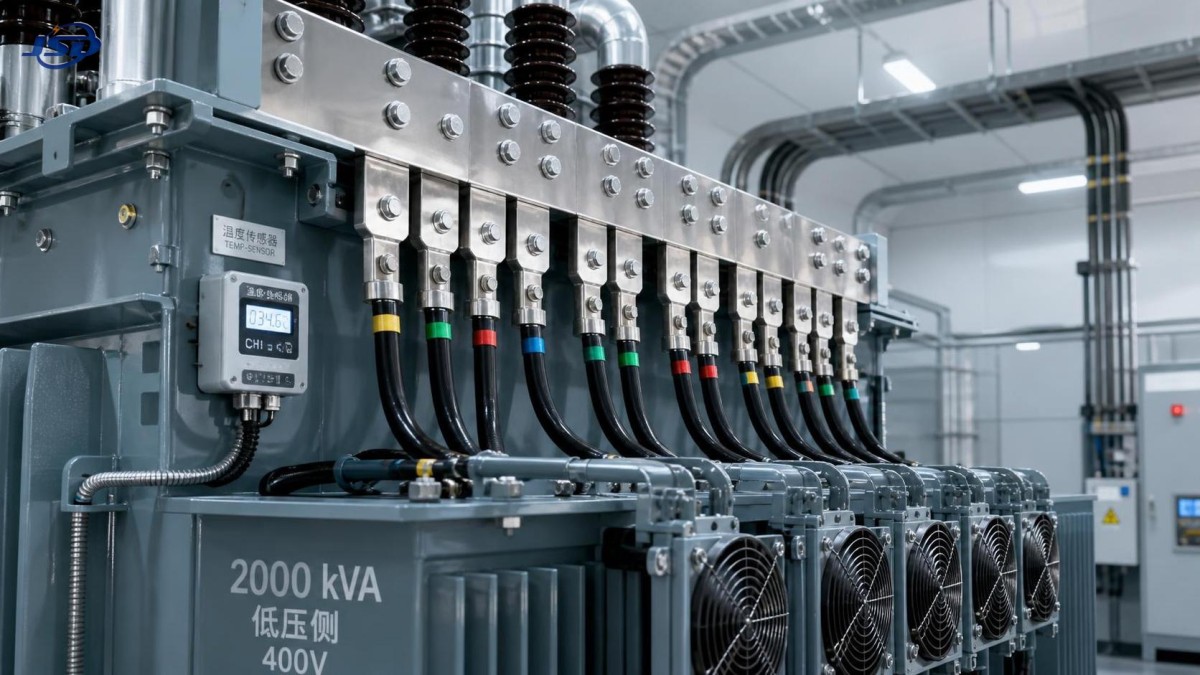

¿Cuándo queda subdimensionado un transformador de 2000 kVA tras un aumento de la carga?

Un transformador de 2000 kVA queda subdimensionado cuando su régimen operativo real ya no deja un margen fiable de temperatura, tensión y ampliación. La placa de características puede seguir indicando 2000 kVA y la unidad puede continuar funcionando, pero eso no significa que siga siendo adecuada para la carga modificada. Las cargas elevadas repetidas, la mala calidad de la energía, una temperatura ambiente elevada o una nueva concentración de cargas de motores y convertidores pueden convertir un transformador aparentemente adecuado en el punto débil del sistema de distribución.

La cuestión práctica no es simplemente: «¿Ha alcanzado el transformador los 2.000 kVA?». Es: «¿Puede soportar la carga máxima real, en las condiciones reales del sitio, sin un aumento inaceptable de temperatura, caída de tensión, envejecimiento del aislamiento o pérdida de contingencia?». Una respuesta sólida requiere datos medidos, no una única factura mensual de la compañía eléctrica.

En muchas instalaciones, la advertencia aparece después de un proyecto de ampliación: se añaden líneas de producción adicionales, entra en funcionamiento una nueva planta de HVAC, se instalan cargadores o variadores de velocidad, o el programa operativo cambia de un turno a funcionamiento continuo. El transformador no suele fallar el primer día de alta actividad. Con el tiempo, comienza a acumular calor y estrés en el aislamiento.

Cuándo un transformador de 2000 kVA deja de ser suficientemente grande

No existe un porcentaje universal a partir del cual todos los transformadores de 2000 kVA queden subdimensionados. La capacidad de carga de un transformador depende de su diseño, disposición de refrigeración, clase térmica del aislamiento, clasificación de elevación de temperatura, condiciones ambientales, entorno de instalación, contenido armónico y duración de la carga. La guía de carga del fabricante y las normas aplicables siempre deben tener prioridad sobre una regla general.

No obstante, un transformador instalado debe considerarse limitado en capacidad cuando una o varias de estas condiciones se vuelven persistentes:

• La demanda máxima registrada se aproxima a los kVA nominales durante la producción normal, en lugar de durante un evento breve y poco frecuente.
• La carga máxima dura varias horas, especialmente en clima cálido o en una sala de transformadores con ventilación deficiente.
• Los indicadores de temperatura del aceite o de los devanados muestran una tendencia ascendente después de un aumento de carga y ya no regresan a su rango normal entre picos.
• La tensión de la barra de baja tensión cae de forma apreciable cuando arrancan motores grandes, soldadoras, trituradoras, bombas o equipos de proceso.
• Los dispositivos de protección, las terminaciones de cables, las barras colectoras o los componentes de paneles muestran alarmas repetidas relacionadas con el calor o temperaturas anormales.
• La próxima ampliación aprobada requeriría una operación habitual cerca de la potencia de placa del transformador.

Un transformador puede tolerar ciertas condiciones de sobrecarga si se evalúan correctamente. Esto es diferente de diseñar una instalación para operar en sobrecarga. Los picos de corta duración después de un largo período de baja carga pueden ser aceptables; una carga diaria constante cercana al límite térmico es un caso completamente distinto. Este último deja al transformador pocas oportunidades de enfriarse y acelera el envejecimiento del aislamiento.

Respuesta directa: una unidad de 2000 kVA está subdimensionada cuando el perfil de carga previsto y las condiciones del sitio requieren que opere con un margen térmico y de tensión demasiado reducido, incluso si el pico medido todavía no ha superado los 2.000 kVA. La carga persistente, el calor, los armónicos y el crecimiento planificado importan más que el número de placa por sí solo.

Comience con kVA, no solo con kW

Un error común de evaluación es comparar directamente la potencia del transformador con la demanda en kW de la planta. Los transformadores se clasifican en kVA porque suministran tanto potencia activa como potencia reactiva. La relación básica es:

kVA = kW / factor de potencia

Por ejemplo, un sitio que consume 1.500 kW con un factor de potencia de 0,90 requiere aproximadamente 1.667 kVA. Con un factor de potencia de 0,80, los mismos 1.500 kW requieren 1.875 kVA. La producción no ha cambiado, pero la carga sobre el transformador ha aumentado de manera significativa.

Este cálculo es útil, pero es solo el punto de partida. Un máximo registrado en kW no siempre revela el verdadero pico de kVA, especialmente cuando los bancos de condensadores conmutan deficientemente, las cargas varían rápidamente o el medidor no captura suficiente detalle por intervalos. Utilice datos de intervalos suficientemente cortos para mostrar picos significativos. Para procesos industriales con cambios rápidos, puede ser necesario un monitoreo adicional de la calidad de la energía.

La corriente trifásica proporciona una segunda comprobación:

kVA = √3 × tensión de línea × corriente de línea / 1.000

A 400 V, un transformador de 2.000 kVA tiene una corriente secundaria a plena carga de aproximadamente 2.887 A. A 415 V, es de aproximadamente 2.782 A. Estas cifras también ayudan a confirmar si la aparamenta de baja tensión, los conductos de barras, los cables y los interruptores de alimentación siguen siendo adecuados. Sustituir únicamente el transformador dejando una línea aguas abajo subdimensionada es una solución parcial costosa.

Las cargas que hacen engañosa la placa de características

No todos los kVA son igual de fáciles de suministrar para un transformador. Una carga resistiva convencional y equilibrada es relativamente predecible. Una carga mixta que contiene motores grandes, rectificadores, variadores de frecuencia, sistemas UPS, soldadoras, equipos de arco o carga de vehículos eléctricos puede crear un entorno operativo mucho más exigente.

El arranque de motores es una preocupación evidente. Un transformador puede soportar cómodamente la carga del motor en estado estable, pero aun así permitir una caída de tensión inaceptable cuando arranca un motor grande. El resultado puede ser la desconexión de contactores, disparos intempestivos, interrupción del proceso o un fallo de arranque en otro motor. Un transformador más grande es una posible solución, pero no es automáticamente la correcta. Deben revisarse el método de arranque, la impedancia del alimentador, la secuencia de motores y la capacidad de cortocircuito del suministro.

Los armónicos requieren una atención similar. Las cargas no lineales pueden añadir corriente armónica que aumenta las pérdidas y el calentamiento en devanados, conexiones y conductores neutros. Una simple cifra de demanda promedio puede parecer segura mientras que el estrés térmico no lo es. La revisión correcta debe incluir mediciones de armónicos o un espectro de carga fiable, y confirmar después si el transformador dispone de una capacidad armónica o una base de reducción de potencia adecuada. No suponga que una unidad estándar puede soportar cualquier carga de 2.000 kVA simplemente porque el total aritmético está por debajo de 2.000 kVA.

El desequilibrio de carga es otro problema silencioso. Una fase muy cargada puede limitar la capacidad utilizable antes de que los kVA trifásicos totales parezcan excesivos. Revise las corrientes de fase, la corriente de neutro cuando corresponda y el desequilibrio de tensión en el secundario del transformador y en los principales cuadros de distribución.

El calor suele ser el factor decisivo

La temperatura ambiente y la ventilación pueden cambiar la decisión más de lo esperado. Un transformador instalado al aire libre en una posición despejada y ventilada afronta una carga térmica diferente de la de uno instalado en una sala compacta junto a equipos de proceso calientes. Las rejillas bloqueadas, la acumulación de polvo, la recirculación de aire caliente, los ventiladores averiados y la exposición solar directa reducen el margen de refrigeración existente durante la puesta en servicio.

Para equipos llenos de aceite, inspeccione el estado y funcionamiento de radiadores, ventiladores, bombas cuando estén instaladas, indicadores y alarmas. Para unidades de tipo seco, examine cuidadosamente la ventilación de la envolvente, la limpieza de las bobinas, el funcionamiento de los ventiladores y las rutas de aire de la sala. Las inspecciones infrarrojas pueden ser valiosas, pero son una instantánea. Su mejor uso es la comparación de tendencias bajo condiciones similares de carga y ambiente, verificando los resultados con los registros reales de corriente y temperatura.

El sistema de aislamiento merece más atención de la que suele recibir durante una revisión rápida de capacidad. Una mayor temperatura de los devanados acelera el envejecimiento del aislamiento; el efecto exacto depende del diseño y del historial térmico del transformador. Por eso, «ha funcionado sobrecargado durante años» no demuestra que el transformador tenga vida útil de reserva. En cambio, puede ser evidencia de que el activo ha consumido más vida útil restante de la prevista.

Utilice una previsión de crecimiento de carga que resista el análisis

Una previsión débil añade todas las cargas conectadas a la máxima existente y genera un total imposible. Una previsión igualmente débil supone que todas las cargas futuras se diversificarán perfectamente. Un enfoque mejor separa las cargas según su comportamiento operativo.

Comience con al menos 12 meses de información sobre demanda, kVA, factor de potencia, corriente y temperatura, cuando esté disponible. Capture picos estacionales, picos de producción y días de operación anormales. Después, identifique qué cargas son carga base, dependientes del proceso, intermitentes, de reserva o susceptibles de operar simultáneamente después de la ampliación.

Para cada carga nueva, confirme sus kW nominales, factor de potencia esperado, comportamiento de arranque o corriente de irrupción, características armónicas, horas de funcionamiento y probabilidad de operación coincidente. Incluya las cargas auxiliares que suelen olvidarse: ventilación, refrigeración, aire comprimido, iluminación, cargadores de baterías, paneles de control y futuras ampliaciones de oficinas o almacenes.

El objetivo no es el número teórico más alto posible. Es un escenario de demanda máxima defendible, más una provisión realista para el horizonte de crecimiento aprobado. La provisión adecuada varía según el proyecto. Una instalación madura con demanda estable puede justificar un margen moderado; un sitio que planifica una ampliación de producción por fases, interconexión de energías renovables o electrificación debe evitar seleccionar un reemplazo que ya esté cerca de su límite operativo desde el primer día.

Revise toda la subestación antes de elegir una potencia mayor

Una actualización de 2.000 kVA a un transformador más grande puede afectar mucho más que la celda del transformador. Puede ser necesario revisar la capacidad de la aparamenta de alta tensión, el interruptor principal de baja tensión, la capacidad nominal de las barras colectoras, la ampacidad de los cables, el sistema de puesta a tierra, la coordinación de protecciones, las relaciones de los TC de medición, la ventilación, la cimentación civil y la disposición de protección contra incendios.

El nivel de fallo es especialmente importante. Un transformador más grande con menor impedancia puede aumentar la corriente de cortocircuito disponible en el lado de baja tensión. Es posible que la aparamenta existente no tenga suficiente capacidad de cierre o interrupción. Los ajustes de protección también pueden perder selectividad, provocando que un fallo del alimentador dispare el interruptor principal de entrada. Estas son verificaciones de diseño, no detalles de puesta en servicio que deban posponerse.

Cuando el sitio necesita un reemplazo compacto en lugar de un transformador independiente, un paquete integrado puede simplificar la disposición física. UnaSubestación Compacta Tipo Europea puede considerarse para proyectos que requieren conmutación coordinada de alta tensión, transformación, distribución de baja tensión y medición dentro de una envolvente compacta. Su rango de capacidad de transformador indicado, de 100 kVA a 2.500 kVA, la hace relevante cuando 2.000 kVA siguen siendo adecuados o cuando basta con un aumento moderado.

Esta opción debe evaluarse según el entorno real. El material de la envolvente, la protección contra ingreso, la ventilación, el acceso para mantenimiento, la exposición a la corrosión, el tendido de cables y los requisitos de la empresa eléctrica local importan tanto como el rango de capacidad. Una subestación compacta es útil cuando el espacio, la rapidez de instalación y la integración de la envolvente son prioridades; no es automáticamente la mejor disposición para una instalación que requiere una amplia expansión futura de celdas, esquemas de protección inusuales o una potencia de transformador superior a su rango de configuración aplicable.

Tres decisiones que suelen confundirse

Una vez completada la evaluación, la decisión normalmente se divide en uno de tres caminos.

Mantener el transformador existente y mejorar el perfil de carga. Esto puede ser razonable cuando el estado térmico del transformador es saludable, los picos altos son breves, el rendimiento de tensión es aceptable y el problema se debe a simultaneidad evitable. Secuenciar motores, reprogramar procesos de alta demanda, corregir el factor de potencia, mejorar la refrigeración o reducir los armónicos puede aplazar la inversión de capital. No es una estrategia creíble cuando la carga operativa normal ha crecido más allá del margen disponible.

Añadir capacidad en paralelo o mediante división de carga. Esto puede proporcionar resiliencia y permitir el mantenimiento sin una interrupción total. Sin embargo, los transformadores en paralelo requieren relación de tensión, grupo vectorial, características de impedancia, ajustes de tomas y diseño de protección compatibles. Una distribución desigual de carga puede crear un problema nuevo en lugar de resolver el anterior. Dividir alimentadores seleccionados hacia un segundo transformador puede ser más sencillo cuando los tipos de carga están naturalmente separados.

Sustituir por un transformador más grande. Normalmente este es el camino más limpio cuando la unidad actual es antigua, está constantemente muy cargada, sometida a estrés térmico o no puede respaldar el crecimiento confirmado. El reemplazo debe seleccionarse a partir de la previsión de carga, las condiciones del sitio, el estudio de fallos y el plan de ciclo de vida, no pasando automáticamente al siguiente tamaño de catálogo.

Preguntas que deben resolverse antes de aprobar la actualización

Solicite un diagrama unifilar que refleje la instalación actual, registros recientes de demanda y calidad de energía, historial de pruebas del transformador, datos de tendencias de temperatura y una lista de cargas futuras aprobadas. Confirme la impedancia real del transformador, la clase de refrigeración, la posición de toma, el estado del aislamiento y la orientación del fabricante antes de asignar capacidad de sobrecarga.

También distinga entre una previsión de crecimiento y una lista de deseos. La capacidad debe respaldar planes de negocio creíbles, pero un proyecto futuro muy especulativo puede gestionarse mejor mediante una provisión de ampliación planificada que con una compra inmediata sobredimensionada. Aquí es donde una revisión de ingeniería experimentada aporta valor: transforma la incertidumbre en una instalación que puede ampliarse sin crear capacidad ociosa.

Preguntas frecuentes

¿Puede un transformador de 2000 kVA operar por encima de 2.000 kVA?

Posiblemente, durante períodos y condiciones definidos, pero solo dentro de la guía de carga del fabricante y los límites térmicos aplicables. Un evento breve de sobrecarga no demuestra que la sobrecarga continua sea aceptable.

¿La corrección del factor de potencia siempre resuelve un problema de capacidad?

No. Mejorar el factor de potencia puede liberar capacidad en kVA, pero no corregirá armónicos excesivos, caída de tensión durante el arranque de motores, ventilación deficiente, desequilibrio de fases ni un aumento real de la demanda de potencia activa.

¿Debe seleccionarse el reemplazo a partir de la demanda máxima mostrada en la factura de la compañía eléctrica?

No. Los datos de la compañía eléctrica son útiles, pero pueden no mostrar picos por intervalos, desequilibrio de fases, carga armónica, cambios de proceso o ampliaciones planificadas. Úselos como una entrada para un estudio más amplio.

¿Una potencia nominal de transformador superior siempre es más segura?

No automáticamente. Una potencia mayor puede incrementar la corriente de fallo de baja tensión, requerir cables y aparamenta más grandes, y aumentar las pérdidas con cargas muy ligeras. Debe adaptarse al sistema, no simplemente superar la demanda actual.

Un transformador de 2000 kVA debe sustituirse o complementarse cuando la carga medida, las condiciones térmicas, la calidad de la energía y el crecimiento creíble no dejan un margen operativo fiable. Tome la decisión basándose en un perfil de carga temporal y una comprobación de todo el sistema. Este enfoque evita los dos resultados costosos: la sustitución prematura de un transformador útil o esperar hasta que el calor, la inestabilidad de tensión y una interrupción no planificada obliguen a tomar la decisión.
