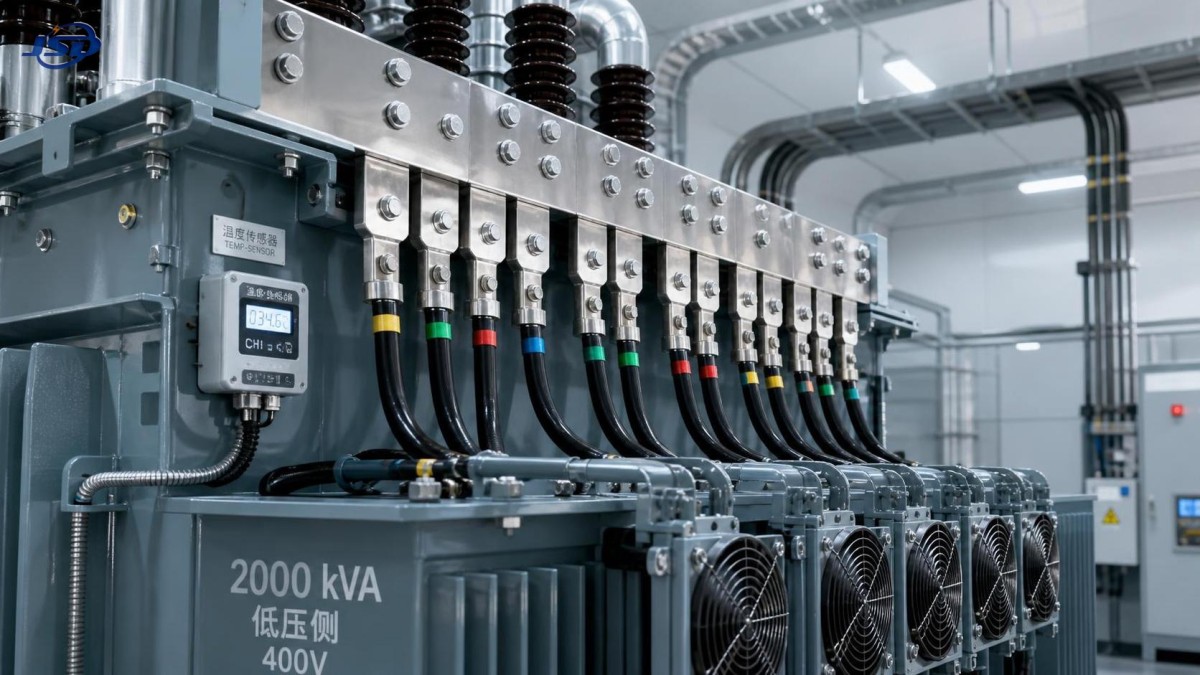

Quando um transformador de 2000 kVA se torna subdimensionado após o aumento da carga?

Um transformador de 2000 kVA torna-se subdimensionado quando sua carga operacional real აღარ deixa uma margem confiável de temperatura, tensão e expansão. A placa de identificação pode ainda indicar 2000 kVA, e a unidade pode continuar em operação, mas isso não significa que ela permaneça adequada à carga alterada. Cargas elevadas repetidas, baixa qualidade de energia, temperatura ambiente elevada ou uma nova concentração de cargas de motores e conversores podem transformar um transformador aparentemente adequado no ponto fraco do sistema de distribuição.

A questão prática não é simplesmente: “O transformador atingiu 2.000 kVA?” É: “Ele consegue suportar a carga de pico real, nas condições reais do local, sem elevação inaceitável de temperatura, queda de tensão, envelhecimento do isolamento ou perda de contingência?” Uma resposta consistente requer dados medidos, não apenas uma única fatura mensal da concessionária.

Em muitas instalações, o alerta surge após um projeto de expansão: linhas de produção adicionais são instaladas, uma nova central de HVAC entra em operação, carregadores ou inversores de frequência são adicionados, ou o horário de operação muda de um turno para operação contínua. O transformador normalmente não falha no primeiro dia de maior atividade. Ele começa a acumular calor e estresse no isolamento ao longo do tempo.

Quando um transformador de 2000 kVA deixa de ser grande o suficiente

Não existe um percentual universal a partir do qual todo transformador de 2000 kVA se torna subdimensionado. A capacidade de carga do transformador depende de seu projeto, sistema de refrigeração, classe térmica do isolamento, classificação de elevação de temperatura, condições ambientais, ambiente de instalação, conteúdo harmônico e duração da carga. O guia de carregamento do fabricante e as normas aplicáveis devem sempre prevalecer sobre uma regra prática genérica.

Ainda assim, um transformador instalado deve ser considerado limitado em capacidade quando uma ou mais das seguintes condições se tornam persistentes:

• A demanda máxima registrada se aproxima dos kVA nominais durante a produção normal, em vez de ocorrer em um evento curto e raro.
• A carga de pico permanece por várias horas, especialmente em clima quente ou em uma sala de transformadores com ventilação deficiente.
• Os indicadores de temperatura do óleo ou dos enrolamentos apresentam tendência de alta após um aumento de carga e deixam de retornar à faixa normal entre os picos.
• A tensão do barramento de baixa tensão cai perceptivelmente quando grandes motores, máquinas de solda, britadores, bombas ou equipamentos de processo são acionados.
• Dispositivos de proteção, terminações de cabos, barramentos ou componentes de painéis apresentam alarmes recorrentes relacionados ao calor ou temperaturas anormais.
• A próxima expansão aprovada exigiria operação rotineira próxima à potência nominal de placa do transformador.

Um transformador pode suportar determinadas condições de sobrecarga se elas forem avaliadas corretamente. Isso é diferente de projetar uma instalação com base em operação em sobrecarga. Picos de curta duração após um longo período de baixa carga podem ser aceitáveis; uma carga diária constante próxima ao limite térmico é um caso totalmente diferente. Esta última proporciona pouca oportunidade para o transformador resfriar e acelera o envelhecimento do isolamento.

Resposta direta: uma unidade de 2000 kVA é subdimensionada quando o perfil de carga esperado e as condições do local exigem que ela opere com margem térmica e de tensão insuficiente, mesmo que o pico medido ainda não tenha ultrapassado 2.000 kVA. Carga persistente, calor, harmônicos e crescimento planejado são mais importantes do que apenas o número na placa.

Comece com kVA, não apenas com kW

Um erro comum de avaliação é comparar diretamente a potência nominal do transformador com a demanda da planta em kW. Os transformadores são classificados em kVA porque fornecem tanto potência ativa quanto potência reativa. A relação básica é:

kVA = kW / fator de potência

Por exemplo, uma instalação que consome 1.500 kW com fator de potência de 0,90 requer aproximadamente 1.667 kVA. Com fator de potência de 0,80, os mesmos 1.500 kW requerem 1.875 kVA. A produção não mudou, mas a carga sobre o transformador aumentou significativamente.

Esse cálculo é útil, mas é apenas o ponto de partida. Um máximo registrado em kW nem sempre revela o verdadeiro pico em kVA, especialmente quando os bancos de capacitores comutam de forma inadequada, as cargas variam rapidamente ou o medidor não captura detalhes suficientes de intervalo. Utilize dados de intervalo curtos o suficiente para mostrar picos relevantes. Para processos industriais com variações rápidas, pode ser necessário monitoramento complementar da qualidade de energia.

A corrente trifásica fornece uma segunda verificação:

kVA = √3 × tensão de linha × corrente de linha / 1.000

A 400 V, um transformador de 2.000 kVA possui uma corrente secundária em plena carga de aproximadamente 2.887 A. A 415 V, ela é de aproximadamente 2.782 A. Esses valores também ajudam a confirmar se os equipamentos de manobra de baixa tensão, dutos de barramento, cabos e disjuntores alimentadores continuam adequados. Substituir apenas o transformador e manter um circuito a jusante subdimensionado é uma solução parcial e dispendiosa.

As cargas que tornam a placa de identificação enganosa

Nem todos os kVA são igualmente fáceis de fornecer para um transformador. Uma carga resistiva convencional e equilibrada é relativamente previsível. Uma carga mista contendo grandes motores, retificadores, inversores de frequência, sistemas UPS, máquinas de solda, equipamentos de arco ou carregamento de VE pode criar um ambiente operacional muito mais exigente.

A partida de motores é uma preocupação evidente. Um transformador pode suportar confortavelmente a carga do motor em regime permanente e, ainda assim, permitir uma queda de tensão inaceitável durante a partida de um motor de grande porte. O resultado pode ser desacionamento de contatores, disparos indevidos, interrupção do processo ou falha na partida de outro motor. Um transformador maior é uma possível solução, mas não é automaticamente a correta. O método de partida, a impedância do alimentador, a sequência dos motores e a capacidade de curto-circuito da alimentação precisam ser analisados.

Os harmônicos exigem cuidado semelhante. Cargas não lineares podem adicionar corrente harmônica que aumenta as perdas e o aquecimento nos enrolamentos, conexões e condutores neutros. Um valor simples de demanda média pode parecer seguro enquanto o estresse térmico não é. A análise correta deve incluir medições harmônicas ou um espectro de carga confiável, confirmando então se o transformador possui capacidade harmônica adequada ou base de desclassificação apropriada. Não presuma que uma unidade padrão possa suportar qualquer carga de 2.000 kVA apenas porque o total aritmético está abaixo de 2.000 kVA.

O desequilíbrio de carga é outro problema discreto. Uma fase muito carregada pode limitar a capacidade utilizável antes que o kVA trifásico total pareça excessivo. Verifique as correntes de fase, a corrente de neutro quando aplicável e o desequilíbrio de tensão no secundário do transformador e nos principais quadros de distribuição.

O calor é frequentemente o fator decisivo

A temperatura ambiente e a ventilação podem alterar a decisão mais do que o esperado. Um transformador instalado ao ar livre, em uma posição desobstruída e ventilada, enfrenta uma condição térmica diferente daquela de uma unidade instalada em uma sala compacta ao lado de equipamentos de processo quentes. Venezianas bloqueadas, acúmulo de poeira, recirculação de ar quente, falha de ventiladores e exposição solar direta reduzem a margem de resfriamento existente no comissionamento.

Para equipamentos imersos em óleo, inspecione a condição e a operação dos radiadores, ventiladores, bombas quando instaladas, instrumentos e alarmes. Para unidades a seco, verifique atentamente a ventilação do invólucro, a limpeza das bobinas, a operação dos ventiladores e os caminhos do ar na sala. As inspeções por infravermelho podem ser valiosas, mas representam apenas um retrato momentâneo. Seu melhor uso é a comparação de tendências sob condições semelhantes de carga e temperatura ambiente, com as constatações verificadas em relação aos registros reais de corrente e temperatura.

O sistema de isolamento merece mais atenção do que normalmente recebe durante uma análise rápida de capacidade. Temperaturas mais elevadas nos enrolamentos aceleram o envelhecimento do isolamento; o efeito exato depende do projeto do transformador e de seu histórico térmico. Por isso, “ele operou sobrecarregado por anos” não prova que o transformador ainda tenha vida útil disponível. Pode, em vez disso, ser evidência de que o ativo consumiu mais de sua vida útil restante do que o esperado.

Use uma previsão de crescimento de carga que resista à análise

Uma previsão fraca soma todas as cargas conectadas à demanda máxima existente e produz um total impossível. Uma previsão igualmente fraca presume que todas as cargas futuras terão diversificação perfeita. Uma abordagem melhor separa as cargas conforme seu comportamento operacional.

Comece com pelo menos 12 meses de informações de demanda, kVA, fator de potência, corrente e temperatura, quando disponíveis. Registre picos sazonais, picos de produção e dias de operação anormal. Em seguida, identifique quais cargas são carga base, dependentes do processo, intermitentes, de reserva ou suscetíveis de operar simultaneamente após a expansão.

Para cada nova carga, confirme sua potência nominal em kW, fator de potência esperado, comportamento de partida ou corrente de energização, características harmônicas, horas de operação e probabilidade de operação coincidente. Inclua cargas auxiliares que tendem a ser esquecidas: ventilação, refrigeração, ar comprimido, iluminação, carregadores de bateria, painéis de controle e futuras ampliações de escritórios ou armazéns.

O objetivo não é o maior número teórico possível. É um cenário de demanda de pico defensável, além de uma margem realista para o horizonte de crescimento aprovado. A margem adequada varia conforme o projeto. Uma instalação madura com demanda estável pode justificar uma margem modesta; um local que planeja expansão gradual da produção, interligação de energias renováveis ou eletrificação deve evitar selecionar uma substituição que já esteja próxima de seu limite operacional no primeiro dia.

Verifique toda a subestação antes de escolher uma capacidade maior

Uma atualização de 2.000 kVA para um transformador maior pode afetar muito mais do que a baia do transformador. A capacidade dos equipamentos de manobra de alta tensão, o disjuntor geral de baixa tensão, a classificação dos barramentos, a ampacidade dos cabos, o sistema de aterramento, a coordenação de proteção, as relações dos TCs de medição, a ventilação, a fundação civil e o sistema de proteção contra incêndio podem exigir análise.

O nível de curto-circuito é particularmente importante. Um transformador maior com menor impedância pode aumentar a corrente de curto-circuito disponível no lado de baixa tensão. Os equipamentos de manobra existentes podem não possuir capacidade adequada de fechamento ou interrupção. Os ajustes de proteção também podem perder seletividade, fazendo com que uma falha no alimentador desarme o disjuntor geral de entrada. Essas são verificações de projeto, não detalhes de comissionamento a serem adiados.

Quando o local precisa de uma substituição compacta em vez de um transformador independente, um conjunto integrado pode simplificar o layout físico. UmaSubestação Compacta Tipo Europeu pode ser considerada para projetos que exigem manobra coordenada de alta tensão, transformação, distribuição de baixa tensão e medição dentro de um invólucro compacto. Sua faixa de capacidade declarada de transformador, de 100 kVA a 2.500 kVA, torna-a relevante quando 2.000 kVA permanece apropriado ou quando um aumento moderado é suficiente.

Essa opção deve ser avaliada em relação ao ambiente real. Material do invólucro, grau de proteção, ventilação, acesso para manutenção, exposição à corrosão, roteamento de cabos e requisitos da concessionária local são tão importantes quanto a faixa de capacidade. Uma subestação compacta é útil quando espaço, velocidade de instalação e integração do invólucro são prioridades; ela não é automaticamente a melhor configuração para uma instalação que exige ampla expansão futura de baias, esquemas de proteção incomuns ou uma potência de transformador acima da faixa de sua configuração aplicável.

Três decisões que são frequentemente confundidas

Após a conclusão da avaliação, a decisão normalmente segue um de três caminhos.

Manter o transformador existente e melhorar o perfil de carga. Isso pode ser sensato quando a condição térmica do transformador é saudável, os picos elevados são breves, o desempenho de tensão é aceitável e o problema é causado por simultaneidade evitável. Sequenciar motores, reprogramar processos de alta demanda, corrigir o fator de potência, melhorar o resfriamento ou reduzir harmônicos pode adiar o investimento de capital. Não é uma estratégia confiável quando a própria carga operacional normal cresceu além da margem disponível.

Adicionar capacidade em paralelo ou por divisão de carga. Isso pode proporcionar resiliência e permitir manutenção sem uma interrupção total. Entretanto, transformadores em paralelo precisam ter relação de tensão, grupo vetorial, características de impedância, ajustes de tap e projeto de proteção compatíveis. O compartilhamento desigual de carga pode criar um novo problema em vez de resolver o antigo. Dividir alimentadores selecionados entre um segundo transformador pode ser mais simples quando os tipos de carga são naturalmente separados.

Substituir por um transformador maior. Este geralmente é o caminho mais direto quando a unidade atual é antiga, opera consistentemente com alta carga, está sob estresse térmico ou não consegue suportar o crescimento confirmado. A substituição deve ser selecionada com base na previsão de carga, condições do local, estudo de curto-circuito e plano de ciclo de vida, e não simplesmente avançando automaticamente para o próximo tamanho de catálogo.

Questões a resolver antes de aprovar a atualização

Solicite um diagrama unifilar que reflita a instalação atual, registros recentes de demanda e qualidade de energia, histórico de testes do transformador, dados de tendência de temperatura e uma lista de cargas futuras aprovadas. Confirme a impedância real do transformador, classe de refrigeração, posição do tap, condição do isolamento e orientações do fabricante antes de atribuir capacidade de sobrecarga.

Também diferencie uma previsão de crescimento de uma lista de desejos. A capacidade deve suportar planos de negócios confiáveis, mas um projeto futuro altamente especulativo pode ser melhor atendido por uma previsão de expansão planejada do que por uma compra imediata superdimensionada. É nesse ponto que uma análise de engenharia experiente agrega valor: ela transforma a incerteza em uma instalação que pode ser expandida sem criar capacidade ociosa.

Perguntas frequentes

Um transformador de 2000 kVA pode operar acima de 2.000 kVA?

Possivelmente, por períodos e condições definidos, mas somente dentro das orientações de carregamento do fabricante e dos limites térmicos aplicáveis. Um evento curto de sobrecarga não é evidência de que uma sobrecarga contínua seja aceitável.

A correção do fator de potência sempre resolve um problema de capacidade?

Não. Melhorar o fator de potência pode liberar capacidade em kVA, mas não corrigirá harmônicos excessivos, queda de tensão durante a partida de motores, ventilação deficiente, desequilíbrio de fases ou um aumento real na demanda de potência ativa.

A substituição deve ser selecionada com base na demanda máxima mostrada na fatura da concessionária?

Não. Os dados da concessionária são úteis, mas podem não mostrar picos por intervalo, desequilíbrio de fases, carga harmônica, alterações de processo ou expansão planejada. Utilize-os como uma das informações para um estudo mais abrangente.

Uma classificação maior de transformador é sempre mais segura?

Não necessariamente. Uma classificação maior pode elevar a corrente de curto-circuito em baixa tensão, exigir cabos e equipamentos de manobra maiores e aumentar as perdas com carga muito leve. Ela deve corresponder ao sistema, não apenas exceder a demanda atual.

Um transformador de 2000 kVA deve ser substituído ou complementado quando a carga medida, as condições térmicas, a qualidade de energia e o crescimento confiável não deixam margem operacional segura. Tome a decisão com base em um perfil de carga ao longo do tempo e em uma verificação de todo o sistema. Essa abordagem evita dois resultados dispendiosos: a substituição prematura de um transformador em condições de uso ou esperar até que calor, instabilidade de tensão e uma interrupção não planejada imponham a decisão.
