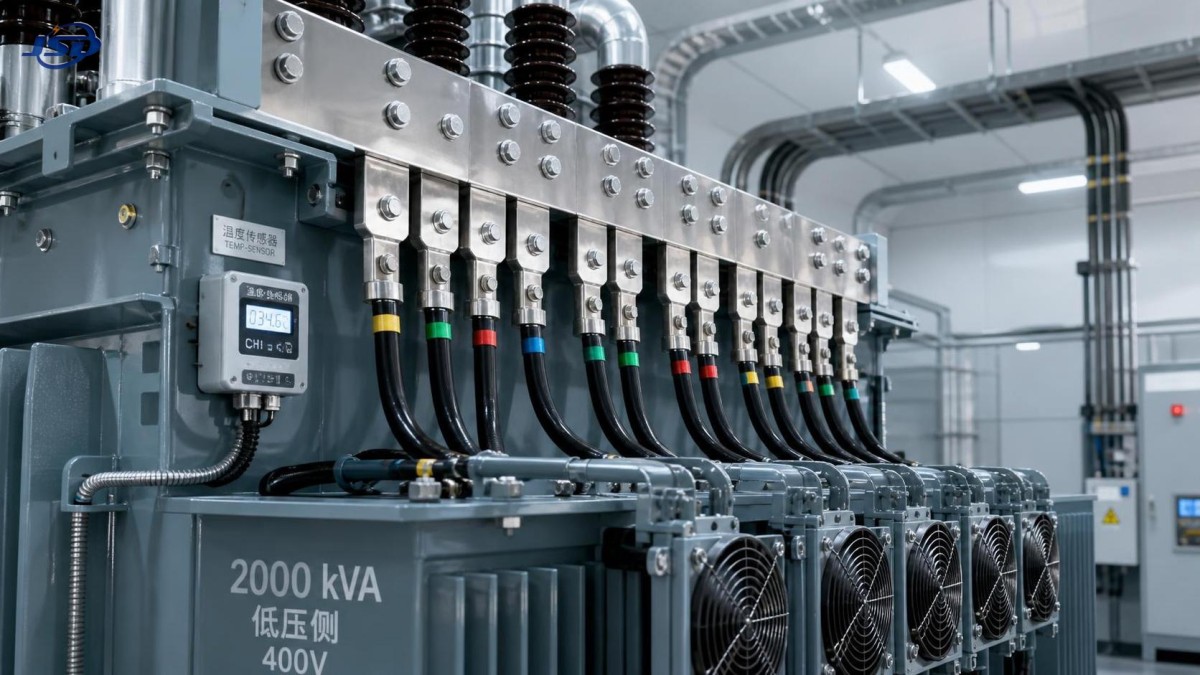

متى يصبح محول بقدرة 2000 kVA غير كافٍ بعد نمو الأحمال؟

يصبح محول بقدرة 2000 kVA غير كافٍ عندما لا يعود عبء التشغيل الفعلي يترك هامشًا موثوقًا للحرارة والجهد والتوسع. قد تظل لوحة البيانات تشير إلى 2000 kVA، وقد تظل الوحدة قيد التشغيل، لكن ذلك لا يعني أنها ما زالت مناسبة للحمل المتغير. يمكن للتحميل المرتفع المتكرر أو رداءة جودة الطاقة أو ارتفاع درجة الحرارة المحيطة أو التركيز الجديد لأحمال المحركات والمحولات أن يحول محولًا يبدو مناسبًا إلى نقطة ضعف في نظام التوزيع.

السؤال العملي ليس ببساطة: «هل وصل المحول إلى 2,000 kVA؟» بل هو: «هل يمكنه تحمل عبء الذروة الفعلي، في ظروف الموقع الفعلية، دون ارتفاع غير مقبول في الحرارة أو هبوط الجهد أو تقادم العزل أو فقدان القدرة الاحتياطية؟» تتطلب الإجابة السليمة بيانات مقاسة، وليس فاتورة مرافق شهرية واحدة.

في العديد من المنشآت، يظهر التحذير بعد مشروع توسعة: تُضاف خطوط إنتاج إضافية، أو يبدأ تشغيل نظام HVAC جديد، أو تُركّب شواحن أو مشغلات سرعة متغيرة، أو يتغير جدول التشغيل من وردية واحدة إلى تشغيل مستمر. لا يتعطل المحول عادةً في أول يوم عمل مزدحم، بل يبدأ بتراكم الحرارة وإجهاد العزل بمرور الوقت.

متى لا يعود محول 2000 kVA كبيرًا بما يكفي

لا توجد نسبة مئوية عالمية يصبح عندها كل محول بقدرة 2000 kVA غير كافٍ. تعتمد قدرة تحميل المحول على تصميمه وترتيب التبريد وفئة العزل الحرارية وتصنيف ارتفاع الحرارة والظروف المحيطة وبيئة التركيب والمحتوى التوافقي ومدة الحمل. يجب أن تكون أولوية دليل التحميل الخاص بالشركة المصنعة والمعايير المعمول بها دائمًا أعلى من أي قاعدة عامة تقريبية.

ومع ذلك، ينبغي اعتبار المحول المركب مقيد السعة عندما يصبح واحد أو أكثر من هذه الظروف مستمرًا:

• يقترب الحد الأقصى المسجل للطلب من قيمة kVA المقننة أثناء الإنتاج العادي، وليس خلال حدث قصير ونادر.
• يستمر تحميل الذروة لعدة ساعات، ولا سيما في الطقس الحار أو في غرفة محولات سيئة التهوية.
• تميل مؤشرات درجة حرارة الزيت أو الملفات إلى الارتفاع بعد زيادة الحمل ولا تعود إلى نطاقها الطبيعي بين فترات الذروة.
• ينخفض جهد قضيب الجهد المنخفض بشكل ملحوظ عند بدء تشغيل المحركات الكبيرة أو أجهزة اللحام أو الكسارات أو المضخات أو معدات العمليات.
• تُظهر أجهزة الحماية أو نهايات الكابلات أو قضبان التوصيل أو مكونات اللوحات إنذارات متكررة مرتبطة بالحرارة أو درجات حرارة غير طبيعية.
• تتطلب التوسعة المعتمدة التالية تشغيلًا اعتياديًا قريبًا من تصنيف لوحة بيانات المحول.

يمكن للمحول تحمل ظروف تحميل زائد معينة إذا جرى تقييمها بصورة صحيحة. وهذا يختلف عن تصميم موقع على أساس التشغيل بحمل زائد. قد تكون ذروات قصيرة المدة بعد فترة حمل منخفض طويلة مقبولة؛ أما الحمل اليومي المستوي القريب من الحد الحراري فهو حالة مختلفة تمامًا. فالحالة الأخيرة لا تمنح المحول فرصة كافية للتبريد وتسرّع تقادم العزل.

الإجابة المباشرة: تكون وحدة 2000 kVA غير كافية عندما يتطلب ملف الحمل المتوقع وظروف الموقع أن تعمل بهامش حراري وهامش جهد ضئيلين جدًا، حتى لو لم تتجاوز الذروة المقاسة بعد 2,000 kVA. فالتحميل المستمر والحرارة والتوافقيات والنمو المخطط له أهم من رقم لوحة البيانات وحده.

ابدأ بـ kVA، وليس بـ kW فقط

من أخطاء التقييم الشائعة مقارنة تصنيف المحول مباشرة بطلب المنشأة بوحدة kW. تُصنّف المحولات بوحدة kVA لأنها تغذي القدرة الفعالة والقدرة غير الفعالة معًا. العلاقة الأساسية هي:

kVA = kW / معامل القدرة

على سبيل المثال، يتطلب موقع يسحب 1,500 kW عند معامل قدرة 0.90 نحو 1,667 kVA. وعند معامل قدرة 0.80، تتطلب نفس 1,500 kW مقدار 1,875 kVA. لم يتغير إنتاج المصنع، لكن العبء على المحول ازداد بصورة جوهرية.

هذا الحساب مفيد، لكنه ليس سوى نقطة البداية. لا يكشف الحد الأقصى المسجل لـ kW دائمًا عن ذروة kVA الحقيقية، خصوصًا عندما تعمل بنوك المكثفات بصورة غير جيدة، أو تتغير الأحمال بسرعة، أو لا يلتقط العداد تفاصيل زمنية كافية. استخدم بيانات فترات زمنية قصيرة بما يكفي لإظهار الذروات ذات المعنى. وقد تكون مراقبة جودة الطاقة الإضافية ضرورية للعمليات الصناعية سريعة التغير.

يوفر تيار ثلاثي الطور تحققًا ثانيًا:

kVA = √3 × جهد الخط × تيار الخط / 1,000

عند 400 V، يكون تيار الجانب الثانوي عند الحمل الكامل لمحول 2,000 kVA حوالي 2,887 A. وعند 415 V، يكون حوالي 2,782 A. تساعد هذه القيم أيضًا على تأكيد بقاء معدات التبديل ذات الجهد المنخفض وقنوات قضبان التوصيل والكابلات وقواطع المغذيات ملائمة. إن استبدال المحول وحده مع إبقاء مسار لاحق غير كافٍ هو حل جزئي مكلف.

الأحمال التي تجعل لوحة البيانات مضللة

ليست كل قيمة kVA متساوية في سهولة تغذيتها بواسطة المحول. فالحمل المقاومي التقليدي المتوازن يمكن التنبؤ به نسبيًا. أما الحمل المختلط الذي يحتوي على محركات كبيرة أو مقومات أو مشغلات تردد متغير أو أنظمة UPS أو أجهزة لحام أو معدات قوس كهربائي أو شحن EV، فقد يخلق بيئة تشغيل أصعب بكثير.

بدء تشغيل المحركات مصدر قلق واضح. قد يحمل المحول حمل المحرك في الحالة المستقرة براحة، لكنه يسمح مع ذلك بهبوط جهد غير مقبول عند بدء محرك كبير. وقد تكون النتيجة فصل الملامسات أو عمليات فصل غير مبررة أو انقطاع العملية أو فشل بدء تشغيل محرك آخر. يمثل المحول الأكبر أحد الحلول الممكنة، لكنه ليس بالضرورة الحل الصحيح تلقائيًا. يجب مراجعة طريقة البدء وممانعة المغذي وتسلسل المحركات وقدرة القصر لمصدر التغذية.

تتطلب التوافقيات عناية مماثلة. يمكن للأحمال غير الخطية أن تضيف تيارًا توافقيًا يزيد الفواقد والتسخين في الملفات والوصلات والموصلات المحايدة. قد يبدو رقم متوسط الطلب آمنًا بينما لا يكون الإجهاد الحراري كذلك. يجب أن تتضمن المراجعة الصحيحة قياسات توافقية أو طيف حمل موثوقًا، ثم التأكد مما إذا كان للمحول قدرة توافقية مناسبة أو أساس مناسب لخفض التصنيف. لا تفترض أن وحدة قياسية يمكنها حمل أي حمل بقدرة 2,000 kVA لمجرد أن الإجمالي الحسابي أقل من 2,000 kVA.

عدم اتزان الحمل مشكلة صامتة أخرى. فقد يحد طور واحد محمّل بشدة من السعة القابلة للاستخدام قبل أن تبدو قيمة kVA الإجمالية ثلاثية الطور مفرطة. راجع تيارات الأطوار وتيار المحايد حيثما ينطبق وعدم اتزان الجهد عند الجانب الثانوي للمحول ولوحات التوزيع الرئيسية.

الحرارة غالبًا ما تكون العامل الحاسم

يمكن لدرجة الحرارة المحيطة والتهوية تغيير القرار أكثر مما هو متوقع. فالمحول المركب في الخارج في موضع مفتوح وجيد التهوية يواجه عبئًا حراريًا مختلفًا عن محول مركب في غرفة ضيقة بجانب معدات عمليات دافئة. تقلل فتحات التهوية المسدودة وتراكم الغبار وإعادة تدوير الهواء الساخن وتعطل المراوح والتعرض المباشر للشمس من هامش التبريد الذي كان موجودًا عند بدء التشغيل.

بالنسبة للمعدات المغمورة بالزيت، افحص حالة وتشغيل المشعات والمراوح والمضخات عند وجودها وأجهزة القياس والإنذارات. وبالنسبة للوحدات الجافة، افحص بعناية تهوية الغلاف ونظافة الملفات وتشغيل المراوح ومسارات هواء الغرفة. يمكن أن تكون عمليات المسح بالأشعة تحت الحمراء ذات قيمة، لكنها لقطة مؤقتة. وأفضل استخدام لها هو مقارنة الاتجاهات تحت ظروف حمل وحرارة محيطة متشابهة، مع التحقق من النتائج مقابل سجلات التيار ودرجة الحرارة الفعلية.

يستحق نظام العزل اهتمامًا أكبر مما يتلقاه عادةً أثناء مراجعة سريعة للسعة. تعمل درجة حرارة الملفات الأعلى على تسريع تقادم العزل؛ ويعتمد الأثر الدقيق على تصميم المحول وتاريخه الحراري. لهذا فإن عبارة «لقد عمل بحمل زائد لسنوات» ليست دليلًا على أن للمحول عمرًا احتياطيًا. بل قد تكون دليلًا على أن الأصل استهلك من عمره المتبقي أكثر مما كان متوقعًا.

استخدم توقع نمو للأحمال قابلًا للتدقيق

يضيف التوقع الضعيف كل حمل موصول إلى الحد الأقصى الحالي وينتج إجماليًا مستحيلًا. كما أن التوقع الضعيف بالقدر نفسه يفترض أن كل حمل مستقبلي سيتنوع بصورة مثالية. يميز النهج الأفضل الأحمال بحسب سلوك تشغيلها.

ابدأ بما لا يقل عن 12 شهرًا من معلومات الطلب وkVA ومعامل القدرة والتيار ودرجة الحرارة حيثما تتوفر. التقط الذروات الموسمية وذروات الإنتاج وأيام التشغيل غير الطبيعية. ثم حدد الأحمال التي تمثل حملًا أساسيًا أو تعتمد على العملية أو متقطعة أو احتياطية أو من المحتمل أن تعمل بالتزامن بعد التوسعة.

لكل حمل جديد، أكد قيمة kW المقننة ومعامل القدرة المتوقع وسلوك البدء أو تيار الاندفاع والخصائص التوافقية وساعات التشغيل واحتمال التشغيل المتزامن. أدرج الأحمال المساعدة التي يُنسى أمرها غالبًا: التهوية والتبريد والهواء المضغوط والإضاءة وشواحن البطاريات ولوحات التحكم والإضافات المستقبلية للمكاتب أو المستودعات.

الهدف ليس أعلى رقم نظري ممكن، بل سيناريو ذروة طلب يمكن الدفاع عنه، إضافة إلى سماح واقعي لأفق النمو المعتمد. يختلف السماح المناسب حسب المشروع. قد تبرر منشأة ناضجة ذات طلب مستقر هامشًا متواضعًا؛ أما الموقع الذي يخطط لتوسع مرحلي في الإنتاج أو ربط الطاقة المتجددة أو التحول إلى الكهرباء فينبغي ألا يختار بديلًا قريبًا من حد تشغيله منذ اليوم الأول.

افحص المحطة الفرعية بالكامل قبل اختيار تصنيف أكبر

يمكن أن تؤثر الترقية من 2,000 kVA إلى محول أكبر في أكثر بكثير من حجرة المحول. فقد تتطلب واجبات معدات التبديل ذات الجهد العالي وقاطع الجهد المنخفض الرئيسي وتصنيف قضبان التوصيل وسعة تيار الكابلات ونظام التأريض وتنسيق الحماية ونسب CT للقياس والتهوية والأساس المدني وترتيب الحماية من الحريق مراجعةً جميعها.

مستوى القصر مهم بصورة خاصة. يمكن لمحول أكبر ذي ممانعة أقل أن يزيد تيار القصر المتاح على جانب الجهد المنخفض. وقد لا تتمتع معدات التبديل القائمة بقدرة كافية على التوصيل أو القطع. وقد تفقد إعدادات الحماية الانتقائية أيضًا، فتتسبب في فصل القاطع الرئيسي عند حدوث عطل في مغذٍ. هذه فحوصات تصميم، وليست تفاصيل بدء تشغيل ينبغي تأجيلها.

عندما يحتاج الموقع إلى بديل مدمج بدلًا من محول منفصل، قد تبسط الحزمة المتكاملة التخطيط المادي. يمكن النظر في محطة فرعية مدمجة من النوع الأوروبي للمشروعات التي تحتاج إلى تنسيق التحويل عالي الجهد والتحويل الكهربائي والتوزيع منخفض الجهد والقياس ضمن غلاف مدمج. إن نطاق سعة المحول المذكور من 100 kVA إلى 2,500 kVA يجعلها مناسبة عندما تظل 2,000 kVA ملائمة أو عندما تكون زيادة متوسطة كافية.

ينبغي تقييم هذا الخيار مقابل البيئة الفعلية. فمادة الغلاف والحماية من دخول الأجسام والتهوية وإمكانية الوصول للصيانة والتعرض للتآكل ومسارات الكابلات ومتطلبات مرفق الكهرباء المحلي مهمة بقدر أهمية نطاق السعة. تكون المحطة الفرعية المدمجة مفيدة عندما تكون المساحة وسرعة التركيب وتكامل الغلاف من الأولويات؛ لكنها ليست بالضرورة أفضل ترتيب لمنشأة تتطلب توسعًا مستقبليًا واسعًا في الحجرات أو مخططات حماية غير معتادة أو تصنيف محول أعلى من نطاق التكوين المطبق.

ثلاثة قرارات يختلط بينها كثيرًا

بمجرد اكتمال التقييم، يقع القرار عادة ضمن أحد ثلاثة مسارات.

الاحتفاظ بالمحول القائم وتحسين ملف الحمل. قد يكون ذلك منطقيًا عندما تكون الحالة الحرارية للمحول سليمة، وذروات الحمل المرتفع قصيرة، وأداء الجهد مقبولًا، وتكون المشكلة ناتجة عن تزامن يمكن تجنبه. يمكن لتسلسل تشغيل المحركات أو إعادة جدولة العمليات عالية الطلب أو تصحيح معامل القدرة أو تحسين التبريد أو تقليل التوافقيات تأجيل الأعمال الرأسمالية. لكنه ليس استراتيجية موثوقة عندما يكون حمل التشغيل الطبيعي نفسه قد تجاوز الهامش المتاح.

إضافة سعة بالتوازي أو عبر تقسيم الأحمال. قد يوفر ذلك مرونة ويسمح بالصيانة دون انقطاع كامل. لكن المحولات المتوازية تحتاج إلى توافق نسبة الجهد ومجموعة المتجهات وخصائص الممانعة وإعدادات مغيرات المآخذ وتصميم الحماية. ويمكن لتوزيع الحمل غير المتساوي أن يخلق مشكلة جديدة بدلًا من حل المشكلة القديمة. وقد يكون تقسيم مغذيات مختارة على محول ثانٍ أبسط عندما تكون أنواع الأحمال منفصلة بطبيعتها.

الاستبدال بمحول أكبر. يكون هذا عادةً المسار الأنظف عندما تكون الوحدة الحالية قديمة أو محملة بشدة بشكل مستمر أو معرضة لإجهاد حراري أو غير قادرة على دعم النمو المؤكد. ينبغي اختيار البديل بناءً على توقع الحمل وظروف الموقع ودراسة الأعطال وخطة دورة الحياة، لا بمجرد الانتقال تلقائيًا إلى حجم الكتالوج التالي.

أسئلة يجب حسمها قبل اعتماد الترقية

اطلب مخططًا أحادي الخط يعكس التركيب الحالي، وسجلات حديثة للطلب وجودة الطاقة، وسجل اختبارات المحول، وبيانات اتجاه درجة الحرارة، وقائمة بالأحمال المستقبلية المعتمدة. أكد ممانعة المحول الفعلية وفئة التبريد وموضع المأخذ وحالة العزل وإرشادات الشركة المصنعة قبل تحديد قدرة التحميل الزائد.

ميّز أيضًا بين توقع النمو وقائمة الرغبات. ينبغي أن تدعم السعة خطط الأعمال الموثوقة، لكن قد يكون التعامل الأفضل مع مشروع مستقبلي شديد الافتراض هو توفير ترتيب لتوسعة مخططة بدلًا من شراء فوري مبالغ في حجمه. وهنا تضيف المراجعة الهندسية الخبيرة قيمة: فهي تحول عدم اليقين إلى تركيب يمكن توسيعه دون خلق سعة عالقة.

الأسئلة الشائعة

هل يمكن لمحول 2000 kVA أن يعمل فوق 2,000 kVA؟

ربما، لفترات وظروف محددة، ولكن فقط ضمن إرشادات تحميل الشركة المصنعة والحدود الحرارية المعمول بها. إن حدث تحميل زائد قصير ليس دليلًا على أن التحميل الزائد المستمر مقبول.

هل يحل تصحيح معامل القدرة دائمًا مشكلة السعة؟

لا. يمكن لتحسين معامل القدرة أن يحرر سعة kVA، لكنه لن يصحح التوافقيات المفرطة أو هبوط الجهد أثناء بدء المحرك أو سوء التهوية أو عدم اتزان الأطوار أو زيادة حقيقية في طلب القدرة الفعالة.

هل ينبغي اختيار البديل استنادًا إلى الحد الأقصى للطلب الظاهر في فاتورة المرافق؟

لا. بيانات المرافق مفيدة، لكنها قد لا تظهر ذروات الفترات الزمنية أو عدم اتزان الأطوار أو التحميل التوافقي أو تغيرات العمليات أو التوسعة المخططة. استخدمها كأحد مدخلات دراسة أوسع.

هل يكون تصنيف المحول الأعلى أكثر أمانًا دائمًا؟

ليس بالضرورة. فقد يزيد التصنيف الأكبر تيار العطل عند الجهد المنخفض، ويتطلب كابلات ومعدات تبديل أكبر، ويزيد الفواقد عند الحمل الخفيف جدًا. يجب أن يتوافق مع النظام، لا أن يتجاوز الطلب الحالي فحسب.

ينبغي استبدال أو دعم محول بقدرة 2000 kVA عندما لا يترك العبء المقاس والظروف الحرارية وجودة الطاقة والنمو الموثوق هامش تشغيل يعتمد عليه. اتخذ القرار بناءً على ملف حمل زمني وفحص للنظام بالكامل. يتجنب هذا النهج نتيجتين مكلفتين: الاستبدال المبكر لمحول صالح للخدمة، أو الانتظار حتى تفرض الحرارة وعدم استقرار الجهد والانقطاع غير المخطط له القرار.
