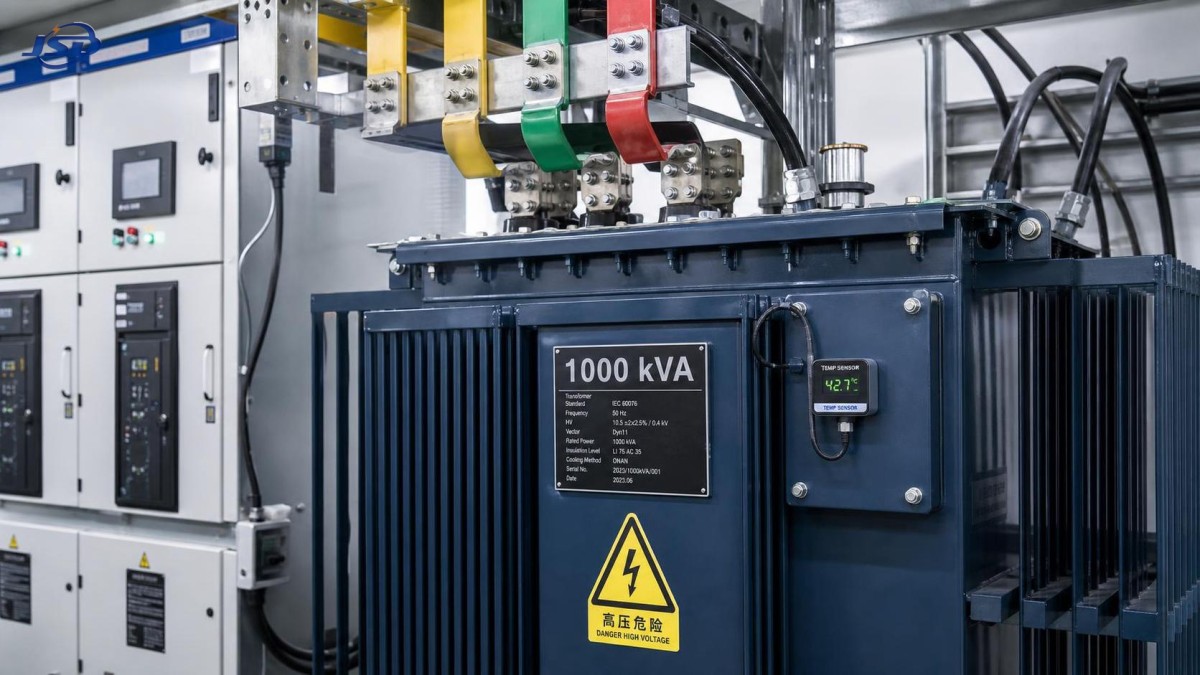

Как подобрать трансформатор 1000 кВА для непрерывных промышленных нагрузок

Начните с рабочего профиля, а не с паспортной таблички 1000 kVA

Трансформатор мощностью 1000 kVA часто рассматривается как очевидный выбор по мощности: складывают подключенные нагрузки двигателей, нагревательного, технологического, осветительного и вспомогательного оборудования, затем выбирают трансформатор с соответствующим или немного большим номиналом. Для непрерывной промышленной эксплуатации такой подход неполон и может привести либо к дорогостоящей установке завышенной мощности, либо к трансформатору, который перегревается, преждевременно стареет и оставляет мало возможностей для изменения режима работы.

Технический вопрос заключается не просто в том, имеется ли на объекте подключенное оборудование на 1000 kVA. Важно, позволяют ли ожидаемый профиль нагрузки, качество электроэнергии, условия окружающей среды и будущий план эксплуатации трансформатору 1000 kVA надежно нести требуемую нагрузку в течение расчетного срока службы.

Это различие важно для предприятий с круглосуточным производством, высокой концентрацией двигателей, частотно-регулируемыми приводами (VFD), выпрямителями, сварочными системами или сезонными технологическими нагрузками. Трансформатор может выглядеть приемлемым при разовом расчете нагрузки, но все же подвергаться чрезмерным тепловым нагрузкам, когда объект переходит на непрерывную эксплуатацию. Поэтому технические специалисты должны рассматривать выбор мощности трансформатора как системное решение, включающее характер нагрузки, координацию защит, ограничения площадки и удобство обслуживания.

Преобразуйте перечень нагрузок в достоверную модель спроса

Отправной точкой является график нагрузок, однако суммарная подключенная мощность в kW — это лишь исходный материал. Каждую значимую нагрузку следует классифицировать по режиму работы: непрерывная, периодическая, циклическая, резервная или перспективная. Компрессор, работающий в две смены, печь, поддерживаемая при заданной температуре, и крупный двигатель, запускаемый лишь несколько раз в день, не должны оцениваться с одинаковым допущением по нагрузке.

Для трехфазных систем полная мощность определяется по активной мощности и коэффициенту мощности:

kVA = kW / коэффициент мощности

Если промышленный объект имеет измеренную или прогнозируемую рабочую потребность 720 kW при коэффициенте мощности 0.90, базовая полная потребность составляет 800 kVA. На бумаге это оставляет запас 200 kVA до номинала 1000 kVA. Достаточен ли этот запас, зависит от условий, которые базовая формула не показывает: как долго длится режим 800 kVA, снижается ли коэффициент мощности при частичных технологических нагрузках, увеличивают ли нелинейные нагрузки потери и установлен ли трансформатор в среде, ограничивающей охлаждение.

При наличии исторических электрических данных интервальные данные ценнее проектной оценки. В идеале специалисты должны проанализировать данные по потреблению с интервалом не менее 15 минут за репрезентативные производственные периоды, включая периоды максимальной сезонной температуры окружающей среды и различные режимы работы. Полезен не только единичный пиковый показатель. Необходимо получить представление о базовой нагрузке, обычном пике, продолжительности пика, скорости нарастания и совпадении работы основного оборудования.

• Непрерывная нагрузка: Определите нагрузки, которые, как ожидается, будут работать несколько часов или круглосуточно. Это основная тепловая нагрузка.
• Одновременная нагрузка: Определите, какие нагрузки могут работать одновременно в реальном производстве, а не только в теоретическом перечне оборудования.
• Пусковые и бросковые события: Запуски двигателей и включение трансформатора могут не определять установившуюся мощность в kVA, но влияют на провал напряжения и проектирование защиты.
• Аварийная нагрузка: Учтите, должна ли установка поддерживать другой фидер, трансформатор, выведенный в обход, или аварийную работу производства.
• Нагрузка расширения: Отделяйте запланированное расширение от предположительного роста. Оба фактора важны, но не должны иметь одинаковый вес при проектировании.

Распространенная ошибка — применять общий коэффициент разновременности к технологическому предприятию, не проверяя его по производственной последовательности. Разновременность допустима только тогда, когда логика эксплуатации доказывает, что нагрузки не будут совпадать. На предприятии, где несколько производственных линий могут работать одновременно для удовлетворения спроса, завышенное допущение по разновременности может превратить внешне консервативный выбор трансформатора в ограниченную установку уже с первого года.

Что на практике означает непрерывная нагрузка для мощности трансформатора

Номинальное значение на паспортной табличке связано с определенными условиями проектирования, включая допущения по превышению температуры и условия охлаждения. Его не следует воспринимать как безусловную гарантию того, что трансформатор может работать точно при такой нагрузке при любой температуре окружающей среды, компоновке кожуха, гармоническом профиле и состоянии обслуживания.

Для обычного трансформатора 1000 kVA длительная работа вблизи полной номинальной мощности может быть вполне приемлемой, если основа номинала производителя соответствует условиям площадки. Однако техническим специалистам следует избегать упрощенного правила, согласно которому трансформатор всегда должен эксплуатироваться на 70% или 80% паспортной мощности. Такое правило может привести к неоправданно высоким капитальным затратам, увеличению потерь холостого хода, более крупному распределительному оборудованию и менее эффективной установке в целом при нормальной нагрузке.

Более правильный вопрос: какую нагрузку эта конкретная конструкция может нести непрерывно на фактической площадке, сохраняя приемлемый тепловой запас и срок службы изоляции? Ответ требует гарантированных данных поставщика по потерям, конструкции по превышению температуры, способу охлаждения, допущениям по окружающей среде и применимому стандарту. Требования могут основываться на IEC 60076 или семействе IEEE C57, а также на других применимых местных спецификациях; для проекта следует подтвердить точную редакцию, сетевой код и требования заказчика.

Непрерывная работа вблизи паспортного номинала требует более тщательной проверки при наличии любого из следующих условий:

• Высокая температура окружающей среды, солнечное воздействие, ограниченная вентиляция или закрытое трансформаторное помещение.
• Большая высота над уровнем моря, при которой пониженная плотность воздуха может повлиять на эффективность охлаждения.
• Значительный гармонический ток от VFD, систем UPS, дуговых печей, зарядных устройств для батарей или производственного оборудования силовой электроники.
• Частые циклы перегрузки, повторные запуски крупных двигателей или сильно колеблющаяся технологическая нагрузка.
• Необходимость эксплуатационной способности N-1, при которой один трансформатор может временно нести нагрузку, обычно распределяемую между несколькими трансформаторами.
• Ограниченный доступ для обслуживания, способный задержать анализ масла, осмотр системы охлаждения или расследование неисправности.

В таких случаях правильным решением не всегда является переход к следующему стандартному габариту. Возможно, потребуется указать конструкцию, рассчитанную на гармоники, пересмотреть последовательность нагрузок, улучшить вентиляцию, установить коррекцию коэффициента мощности или средства подавления гармоник либо распределить критические нагрузки между трансформаторами. Мощность — только одна часть решения по тепловому режиму и надежности.

Гармоники могут использовать запас, который, как кажется, обеспечивает расчет kVA

Нелинейные нагрузки изменили подход к выбору мощности на многих промышленных объектах. VFD не просто потребляет чистый синусоидальный ток при рассчитанном значении kVA. Гармонические токи могут увеличивать потери от вихревых токов и добавочные потери в обмотках и конструктивных частях трансформатора, создавая дополнительный нагрев, который не виден при базовом переводе kW в kVA.

Правильная оценка начинается с типа нагрузки и ожидаемого гармонического спектра. Суммарный коэффициент гармонических искажений тока полезен, но не является единственным критерием, поскольку разные порядки гармоник по-разному влияют на потери трансформатора. Поставщики могут предлагать стандартную установку со сниженным номиналом или трансформатор, специально спроектированный для работы с гармониками. Необходимый подход должен основываться на измеренных данных, инженерном исследовании или обоснованном прогнозе установленных приводов и преобразователей.

Также важно оценить весь электрический тракт. Трансформатор, выбранный для нелинейных нагрузок, все еще может быть соединен с нейтральными проводниками недостаточного сечения, неподходящими номиналами распределительного оборудования, недостаточной фильтрацией или настройками защит, не учитывающими фактическую форму волны. Для установок с существенной долей силовой электроники проверка качества электроэнергии до закупки обычно обходится дешевле, чем устранение перегрева или ложных срабатываний после ввода в эксплуатацию.

Проверьте напряжение, импеданс и ток короткого замыкания наряду с kVA

Два трансформатора с одинаковым номиналом 1000 kVA могут вести себя совершенно по-разному в промышленной распределительной системе. Первичное и вторичное напряжения должны соответствовать архитектуре распределения энергосистемы или предприятия, но выбор напряжения — лишь начало. Импеданс напрямую влияет на ток короткого замыкания, регулирование напряжения, параллельную работу и характеристики запуска двигателей.

Более высокий импеданс трансформатора обычно ограничивает доступный ток короткого замыкания на вторичной стороне, что может упростить требования к номиналам некоторых устройств. Однако он также может вызывать большее падение напряжения при запуске крупных двигателей или быстрых изменениях нагрузки. Более низкий импеданс может улучшить поддержку напряжения, но способен увеличить ток короткого замыкания сверх номиналов нижестоящих выключателей, щитов, кабелей или шинопровода. Правильное значение является решением по координации, а не стандартным каталоговым параметром.

Для трехфазного трансформатора 1000 kVA ток полной нагрузки на вторичной стороне также следует рассчитывать по фактическому вторичному напряжению:

Ток полной нагрузки = 1000,000 / (1.732 × линейное напряжение вторичной стороны)

При 480 V результат составляет приблизительно 1,203 A. Эта величина имеет практические последствия. Она влияет на размер и компоновку вторичных шин, комплектов кабелей, главных выключателей, измерительного оборудования и доступной мощности щитов. Выбор трансформатора нельзя отделять от физического распределительного оборудования, которое должно проводить и отключать получаемый ток.

Расчеты короткого замыкания и координация защит должны быть завершены до окончательного определения импеданса и расположения защитных устройств. Проверка должна включать данные источника энергосистемы, вклад генератора при его наличии, вклад двигателей, отключающую способность нижестоящего оборудования, способ заземления и требования селективной координации для критических процессов.

Условия установки могут определить выбор между помещением, площадкой и иной конфигурацией

Место размещения трансформатора меняет спецификацию. Внутренние установки сухого типа и с жидкостным заполнением имеют различные требования к зазорам, противопожарной защите, вентиляции, уровню шума, доступу для осмотра и соблюдению местных норм. Наружные установки должны учитывать коррозионное воздействие, риск затопления, безопасность, дренаж, солнечное излучение, сейсмические условия при необходимости, а также практичность оконцевания кабелей и обслуживания.

Для заводов среднего размера, логистических парков, точек подключения возобновляемой энергии и объектов, которым требуется компактное наружное распределение, конфигурация для установки на площадке может рассматриваться как часть более широкой архитектуры системы. Например, комплектная подстанция американского типа для установки на площадке доступна в конфигурациях, предназначенных для таких применений, как заводское распределение, повышающие установки для фотоэлектрических систем и критически важная коммерческая инфраструктура. Ее значение для решения по 1000 kVA состоит не в том, что установка 750 kVA заменяет требуемую мощность, а в том, что она иллюстрирует необходимость совместной оценки защиты кожуха, диапазона напряжений, схемы сети и условий эксплуатации вместо рассмотрения трансформатора как изолированного компонента.

Заявленные характеристики продукции, такие как уровни эффективности, степень защиты, тип масла или соответствие стандартам, должны быть преобразованы в требования к проектной документации. Например, утверждение, что кожух имеет IP54 или NEMA 3R, не отменяет необходимости оценивать фактическое воздействие окружающей среды на площадке, путь вентиляции, отметку затопления и контроль доступа. Аналогично заявленный стандарт должен быть проверен по требуемым протоколам испытаний, данным паспортной таблички и применимой юрисдикции до приемки.

Планируйте запас с учетом известного роста, а не только неопределенности

Будущая потребность в мощности является обоснованной причиной выбрать трансформатор 1000 kVA даже при более низком текущем измеренном спросе. Проблема возникает, когда расширение используется как расплывчатое обоснование избыточной мощности без анализа его вероятности, сроков и характеристик нагрузки.

Полезное планирование разделяет будущие нагрузки на три категории: законтрактованные или утвержденные дополнения, вероятные эксплуатационные дополнения и незафиксированные возможности. Утвержденные нагрузки следует включать в базовый сценарий. Вероятные дополнения могут обосновывать определенный запас или поэтапное развитие распределения. Неопределенные возможности лучше учитывать путем резервирования места, выводов фидеров, секционированных шин или запланированного места для второго трансформатора, а не неопределенным завышением мощности.

Специалисты также должны учитывать стоимость потерь трансформатора при ожидаемом рабочем профиле. Установка завышенной мощности может уменьшить потери нагрузки при высоком спросе, но способна создавать более высокие потери холостого хода в течение каждого часа под напряжением. Экономическое решение зависит от коэффициента нагрузки, цены энергии, часов работы, гарантий по потерям и ожидаемого срока службы актива. Поставщики должны предоставлять гарантированные значения потерь холостого хода и потерь нагрузки с четко указанной основой испытаний, чтобы варианты можно было сравнивать по совокупной стоимости, а не только по цене покупки.

Закупочная документация должна запрашивать доказательства, а не общие заверения

Технически обоснованный запрос котировок четко определяет электрическую и экологическую нагрузку, чтобы предложения можно было сравнивать. Как минимум, он должен указывать номинальную мощность kVA, первичное и вторичное напряжение, частоту, группу соединения или соединение обмоток, где применимо, целевое значение или диапазон импеданса, тип охлаждения, требования к ответвлениям, требования к изоляции и превышению температуры, условия окружающей среды на площадке, высоту, условия кожуха или установки, гармоническую нагрузку, необходимые принадлежности и применимые стандарты.

Для промышленных проектов также обоснованно запрашивать документацию по приемо-сдаточным испытаниям, гарантированные потери, габаритные чертежи, расположение выводов, данные по шуму при необходимости, варианты защиты и мониторинга, транспортные ограничения и срок изготовления. Когда трансформатор обслуживает критически важный процесс, покупатель должен уточнить ожидания по запасным частям, объем гарантии, порядок реагирования и доступность местной поддержки при вводе в эксплуатацию.

Проверка качества должна выходить за рамки сертификатов. Системы качества на основе ISO и сертификация продукции могут быть полезными показателями, но они не заменяют проверки фактической конструкции, протоколов испытаний, прослеживаемости материалов и процесса заводского контроля для заказанной установки. Для проектов с повышенным риском могут быть оправданы приемочные испытания в присутствии заказчика или инспекция третьей стороны, особенно если срок замены может привести к длительной остановке производства.

Практическое правило принятия решения по варианту 1000 kVA

Трансформатор 1000 kVA в целом является обоснованным кандидатом, когда подтвержденная непрерывная потребность, скорректированная с учетом фактического коэффициента мощности и условий площадки, оставляет достаточный тепловой и эксплуатационный запас; когда учтены потери от гармоник; когда импеданс поддерживает как работу двигателей, так и ограничения по току короткого замыкания оборудования; и когда будущий рост достаточно реален, чтобы оправдать установленную мощность.

Это не является обоснованным выбором лишь потому, что суммарная подключенная нагрузка близка к 1000 kVA, потому что в проекте конкурента использовался такой номинал или потому что кажется безопаснее приобрести самый крупный блок, доступный в рамках бюджета. И наоборот, его не следует отклонять только потому, что нормальная нагрузка ниже паспортного номинала. Решение зависит от кривой спроса и связанных с ней ограничений.

Перед выдачей заказа на покупку наиболее надежной окончательной проверкой является краткий анализ проекта, объединяющий исследование нагрузки, оценку гармоник, расчет короткого замыкания, исследование координации защит, данные об окружающей среде площадки и документацию поставщика. Когда эти исходные данные согласованы, номинал трансформатора становится обоснованным инженерным решением, а не числом, выбранным для уверенности.
